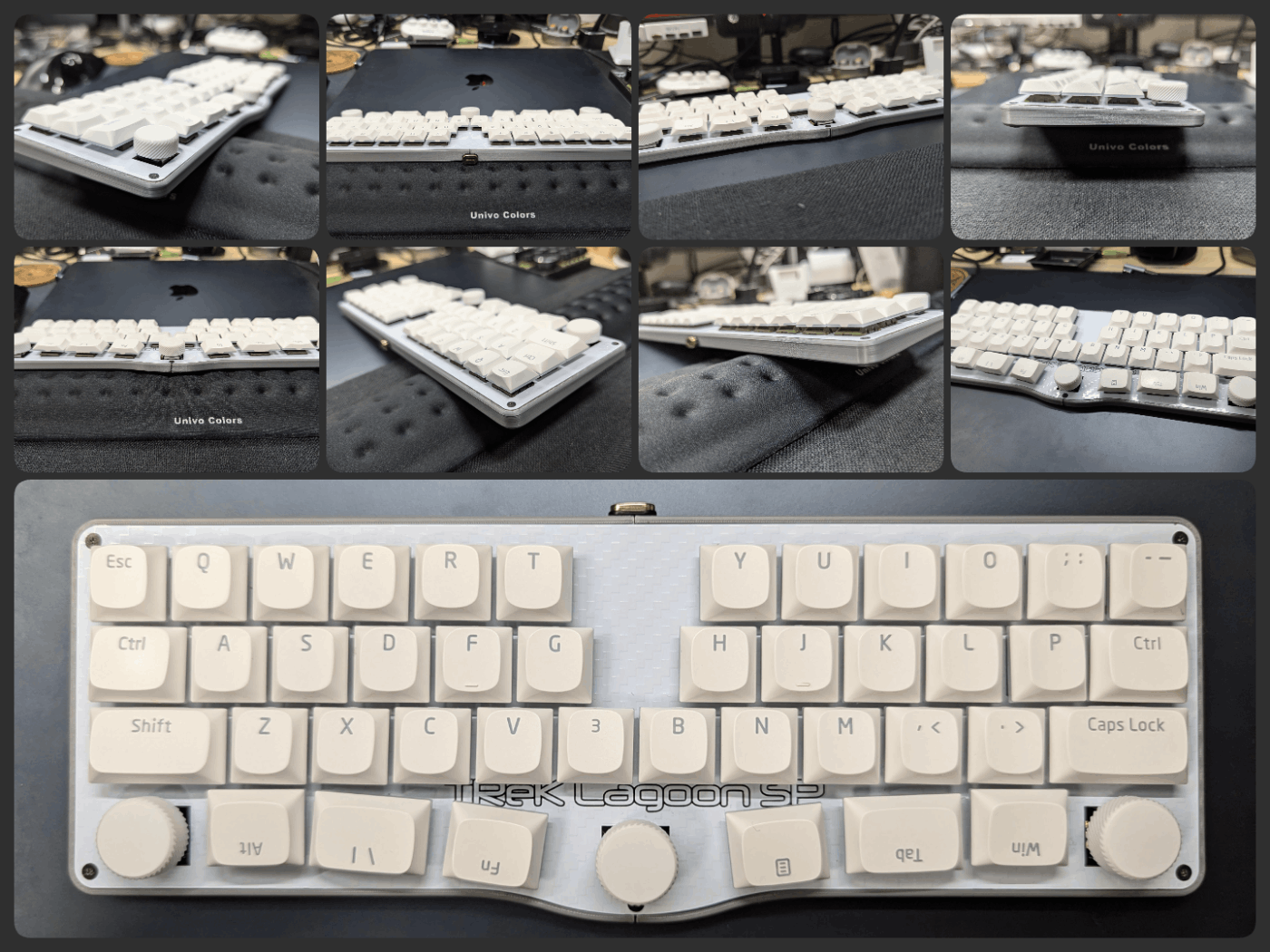

TReK Lagoon SP ビルドガイド

TReK Lagoon SP

このキーボードは、細かいパーツのハンダ付けが必要なキーボードキットになります。

同梱物

ロータリーエンコーダーノブは、ほぼオマケです。

名称	個数	備考
PCB	1
スイッチプレート	1
ボトムプレート	1
専用トレイ	1	3Dプリンター製

オマケ
ロープロファイルロータリーエンコーダノブ（3Dプリンター製）×3

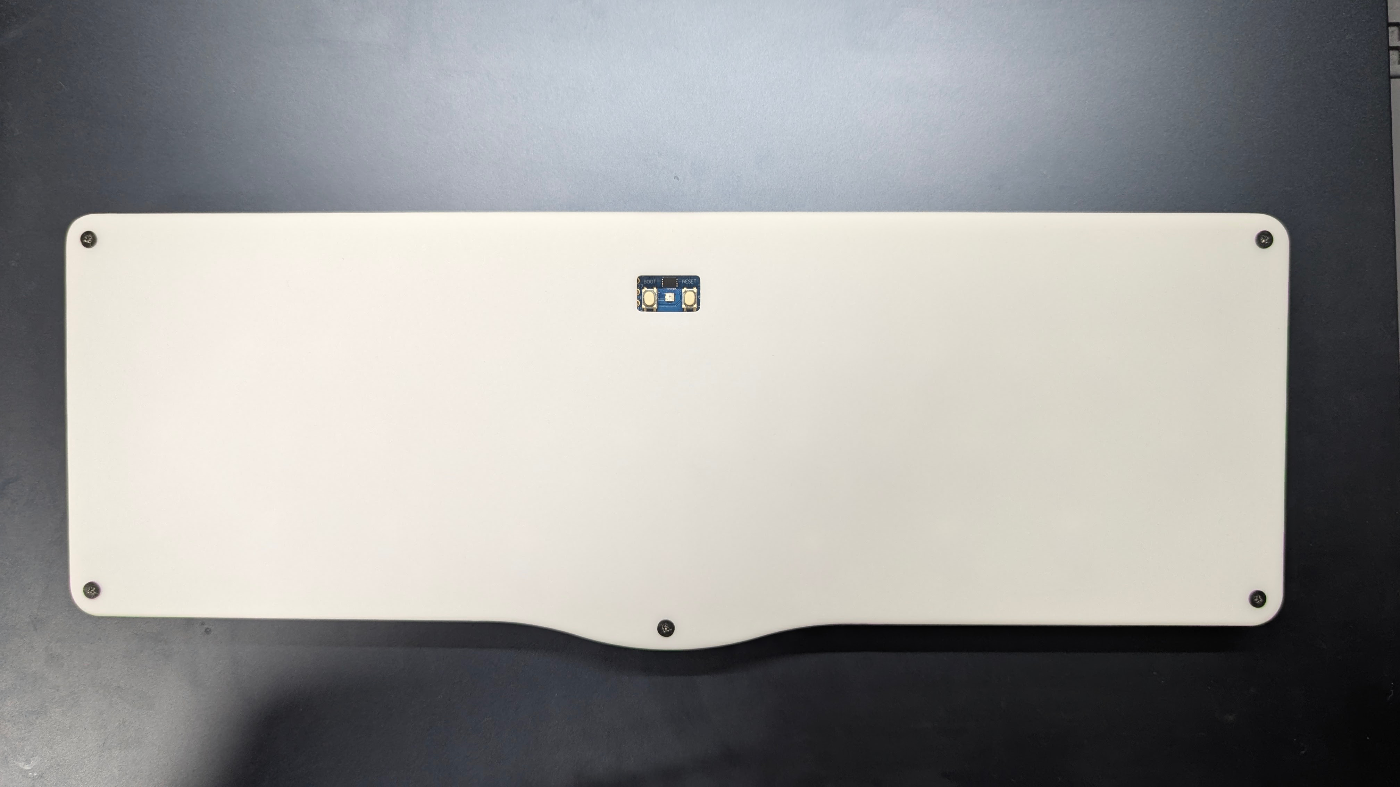

ボトムプレートと専用トレイは排他利用になります。
お好みの方をお使いください。

組み立てに必要なパーツ

名称	個数	備考
RP2040-Zero	1	スイッチサイエンス
ロープロファイルロータリーエンコーダ	3	DailyCraft 遊舎工房
Choc対応スイッチソケット	42	遊舎工房
SMDダイオード	46	LEDを実装しない場合は45個 遊舎工房
LED	42	遊舎工房
黄銅スペーサー（丸）M2 4mm	3	遊舎工房
黄銅スペーサー（丸）M2 7mm	2	遊舎工房
スリムヘッド小ねじM2 3mm	10	遊舎工房

RP2040-Zeroのハンダ付け

参考ページ

ハンダ付けをする前にファームウェアを書き込んでおくと楽かもしれません。
（画面右の方にある、下矢印のアイコン（Download raw file）をクリックするとダウンロードされます）
ファームウェア@GitHub

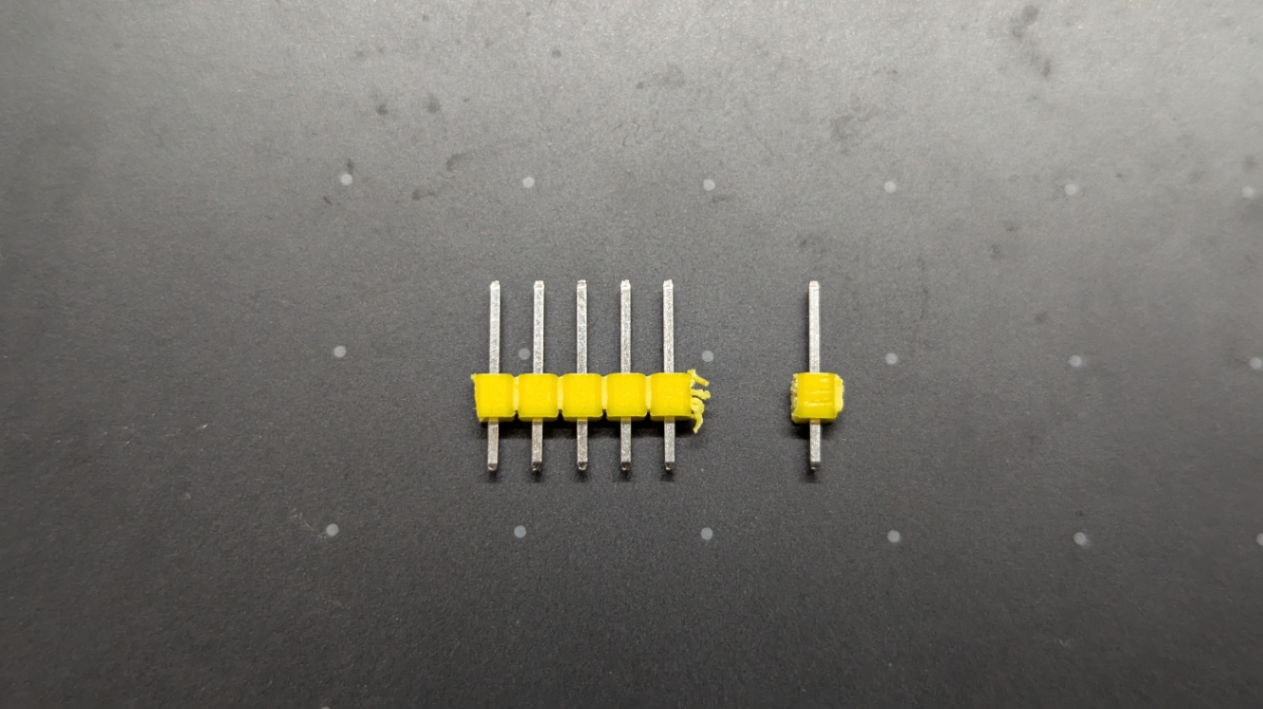

まず、RP2040-Zeroに付属のピンヘッダーを折り、固定用ピンを2つ作成します。

固定用ピン

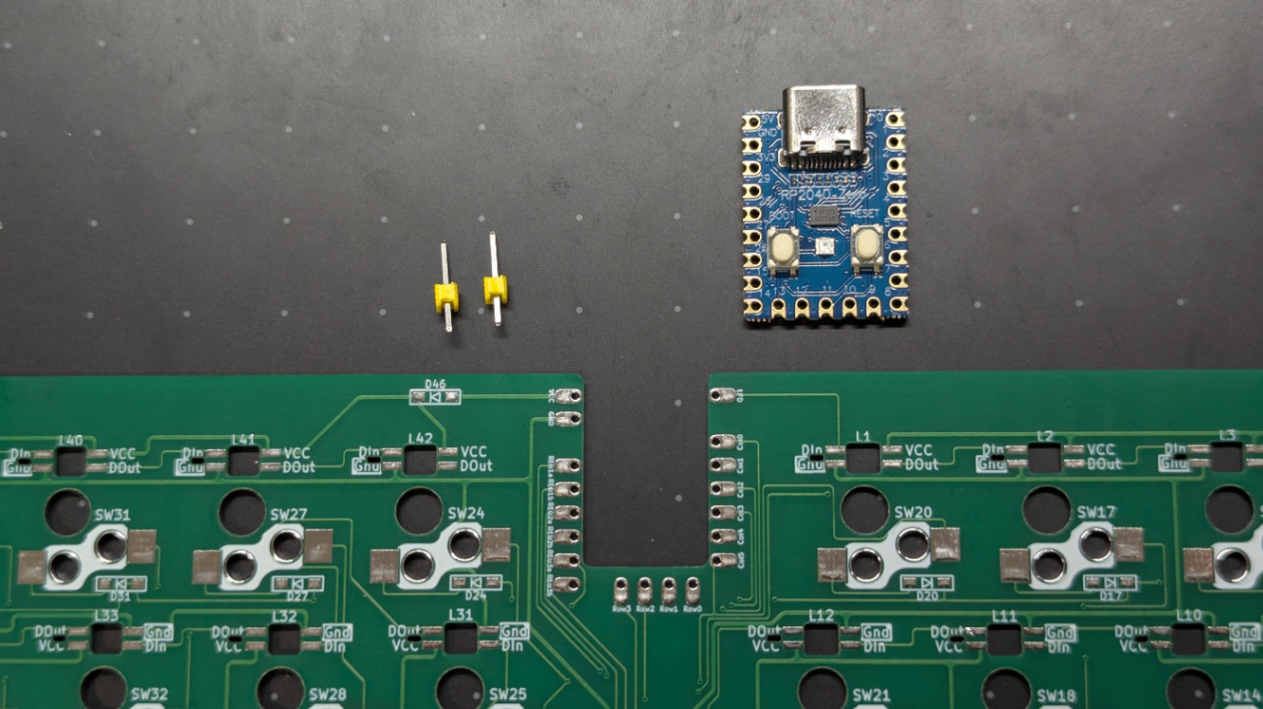

使用するのはこれらのパーツになります。

使用するパーツ

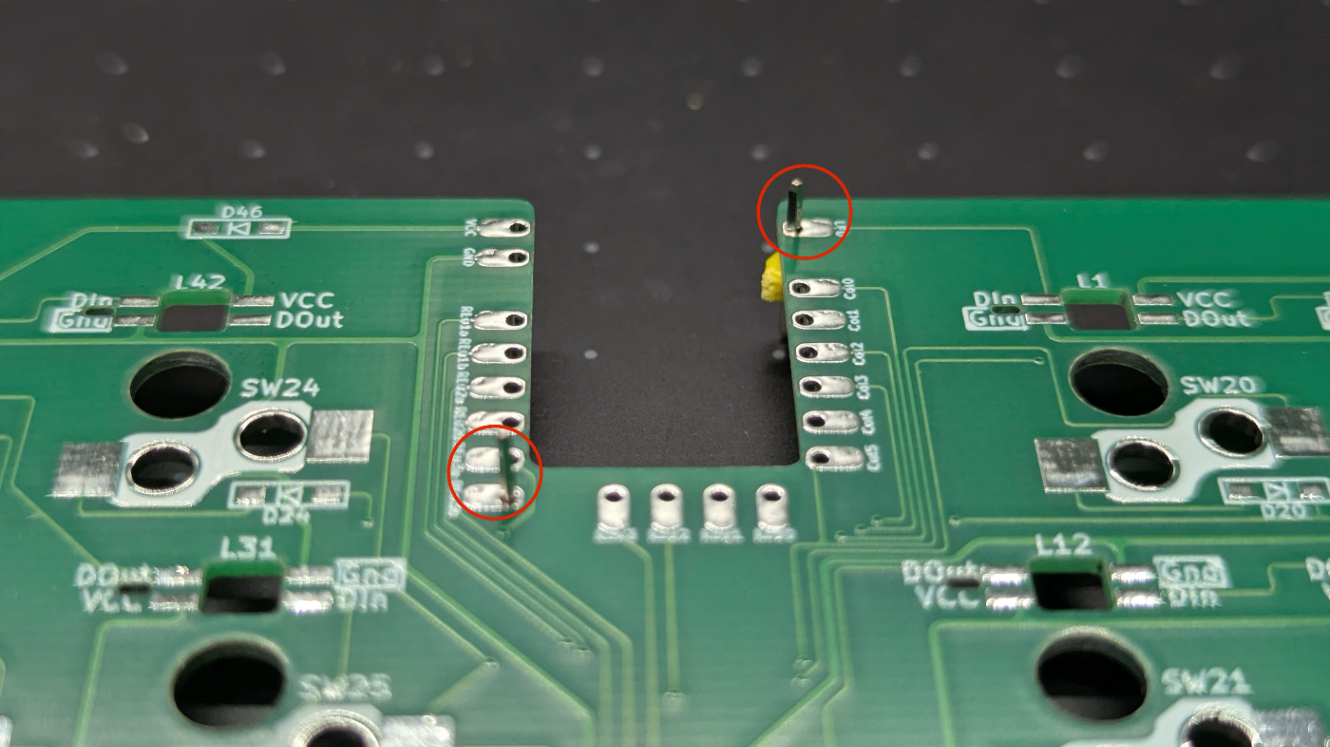

作成した固定用ピンを、PCBの対角線部分に2箇所刺します。

ピンをPCBに刺す

RP2040-Zeroがハンダ付け位置に合うように、ピンをRP2040-Zeroのスルーホールに通します。

RP2040-Zeroを仮置き

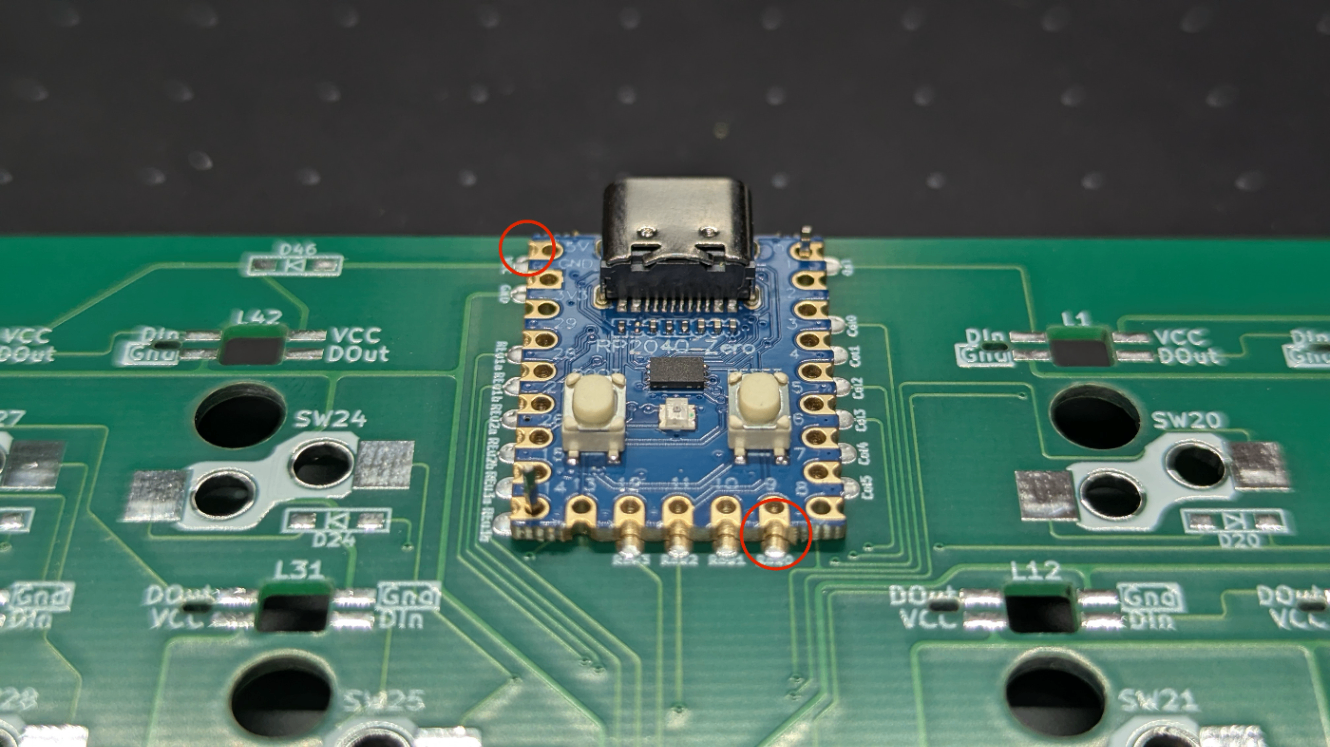

RP2040-Zeroを固定出来たら、赤丸位置の2箇所を表面実装ハンダ付けしてください。
最初にハンダ付けする場所は、RP2040-Zeroが固定状態になる位置ならどこでも大丈夫ですが、他のハンダ付け箇所がズレないように注意してください。

最初のハンダ付け箇所

ハンダ付けする時は、端面スルーホールなのでフラックスを満遍なく塗り、確実に熱してからハンダを流し込んでください。
ハンダを流し込みすぎて、隣のスルーホールやパッドと繋がらないように注意してください。
2箇所のハンダ付けが完了し、PR2040-Zeroが固定されたらピンヘッダを抜き、残りの端面スルーホールをすべてハンダ付けします。
PCB側にパッド（ハンダ付けするための銀色の箇所）がないところはハンダ付けしなくて構いません。

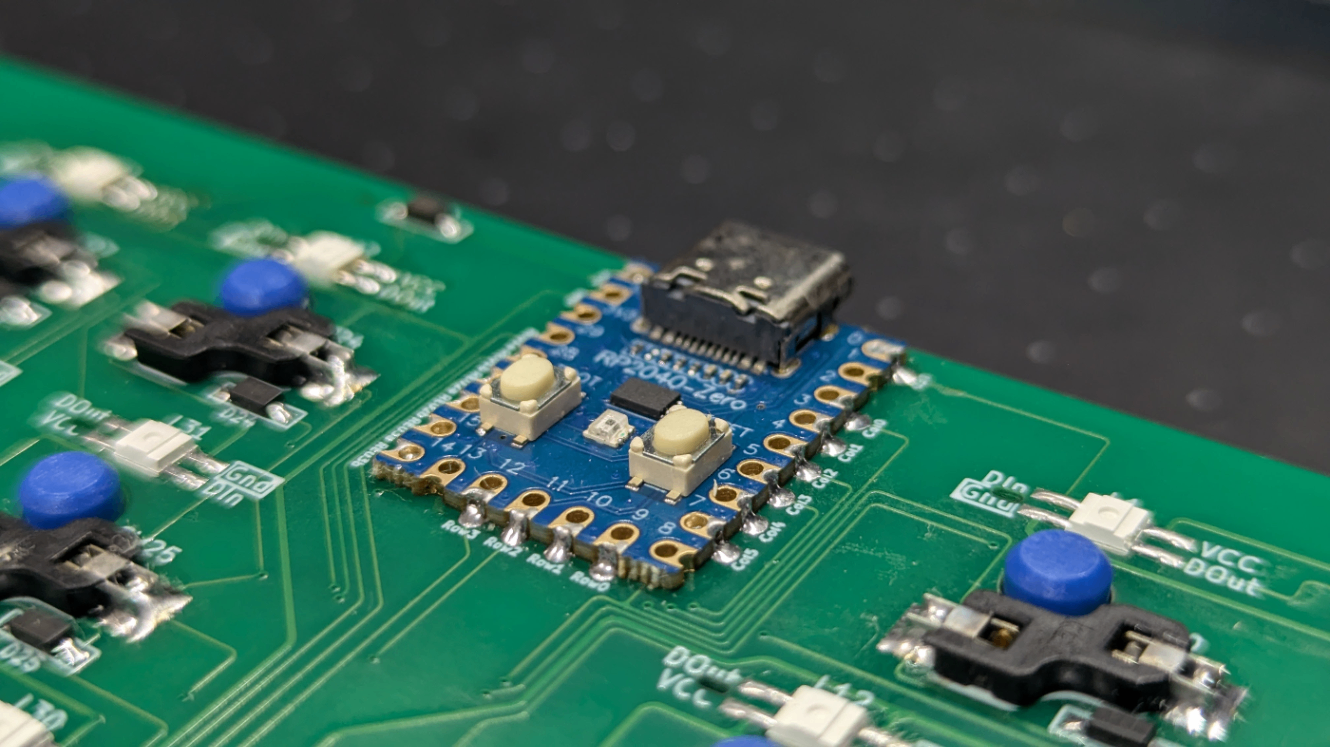

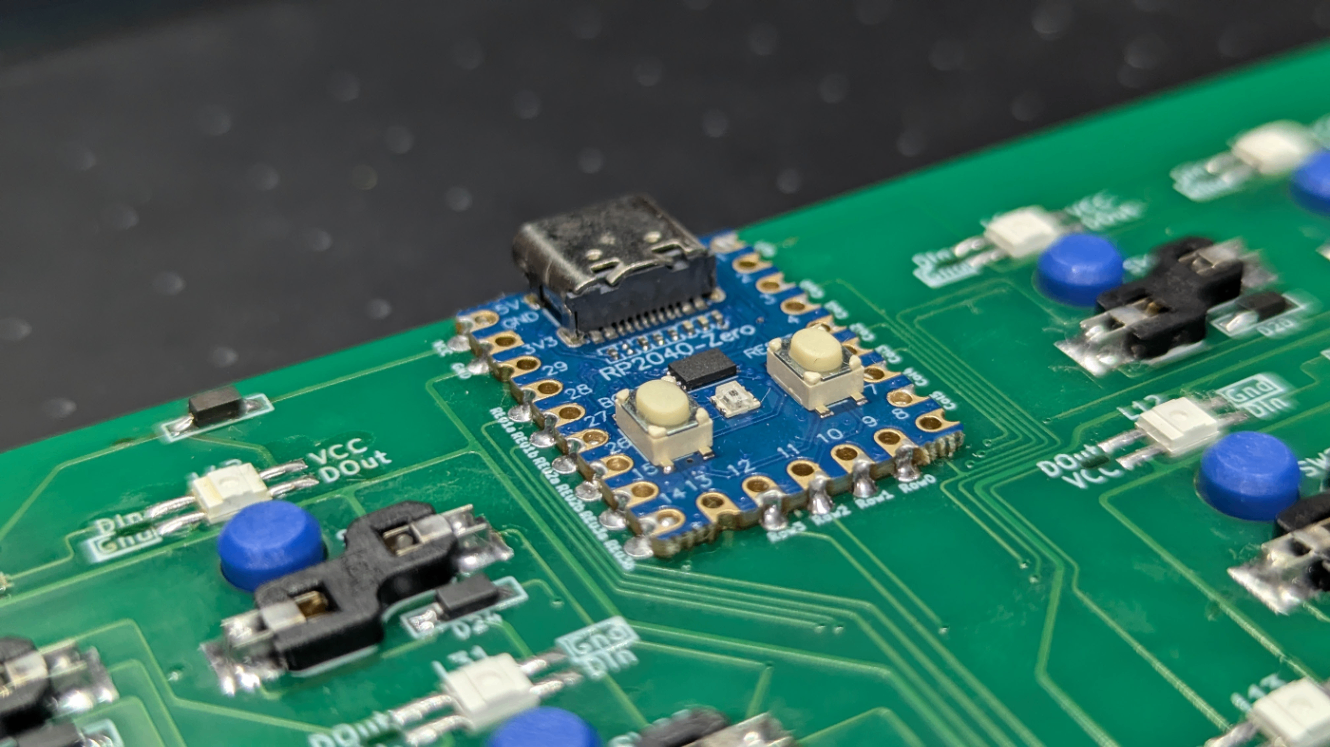

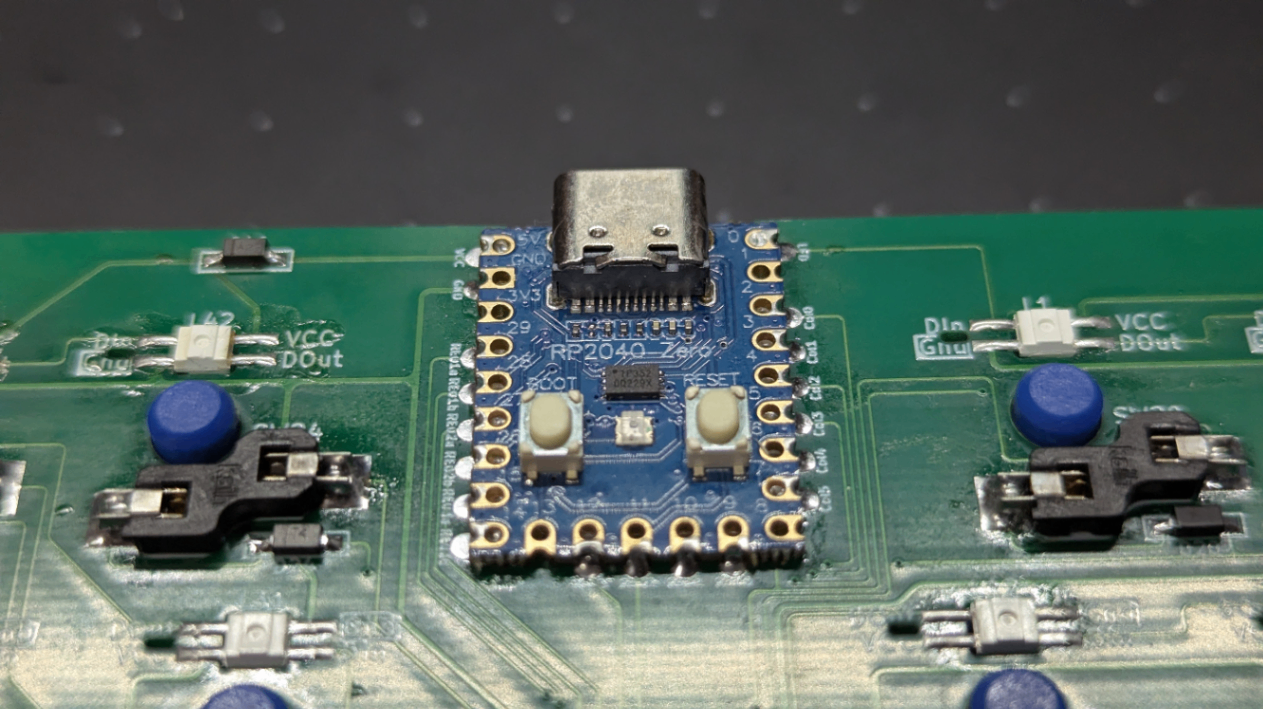

ハンダ付けが完了するとこのような形になります。

ダイオードのハンダ付け

ダイオードのハンダ付けはこちらを参照してください。
ダイオードのハンダ付け
LEDを実装する場合はダイオード番号46（D46）をハンダ付けしてください。
LEDを実装しない場合は、D46はハンダ付けする必要はありません。

スイッチソケットのハンダ付け

スイッチソケットのハンダ付けはこちらを参照してください。
スイッチソケットのハンダ付け

LEDのハンダ付け

LEDのハンダ付けはこちらを参照してください。
LEDのハンダ付け

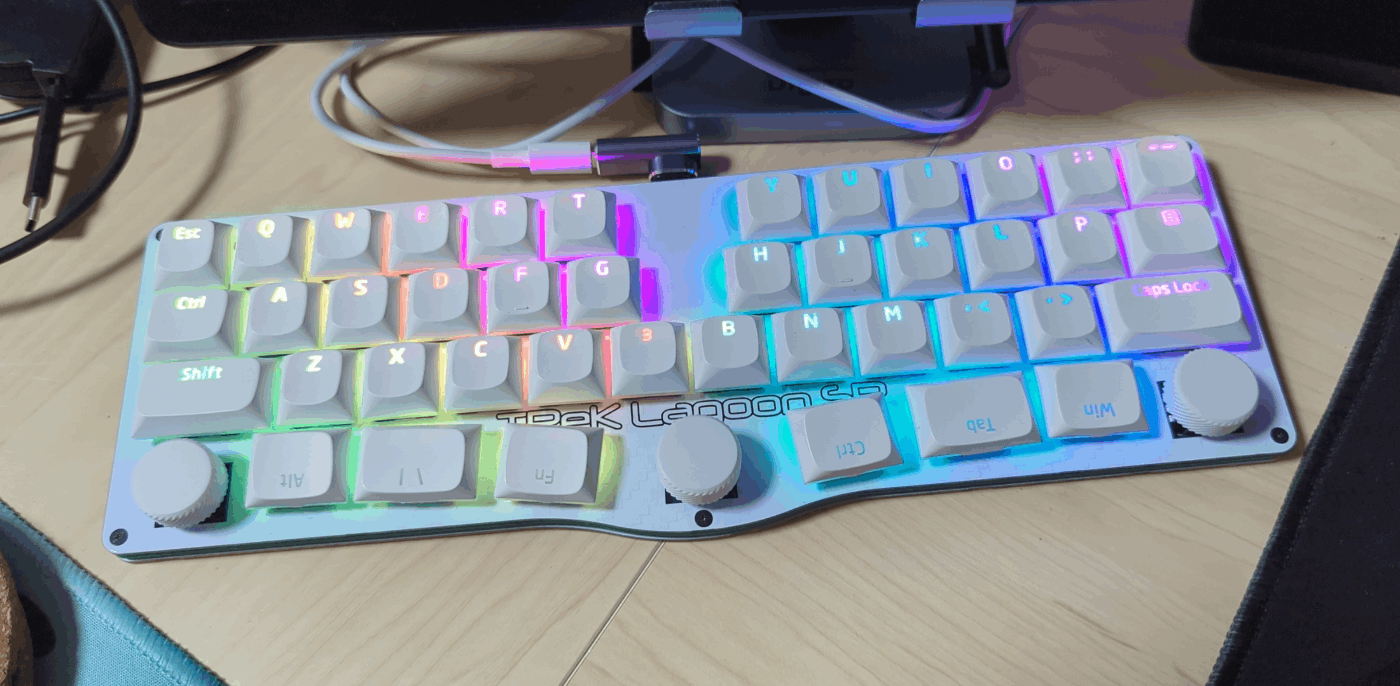

LEDをハンダ付けすると、こんな感じになります。

LED点灯

ロータリーエンコーダーのハンダ付け

ロータリーエンコーダーのハンダ付けはこちらを参照してください。
このガイドでは、クリック用ピンのハンダ付けに付いても記述されていますが、このキーボードで使うロープロファイルロータリーエンコーダにはクリック機能がないので、回転動作用の3本だけをハンダ付けします。
ロータリーエンコーダーのハンダ付け

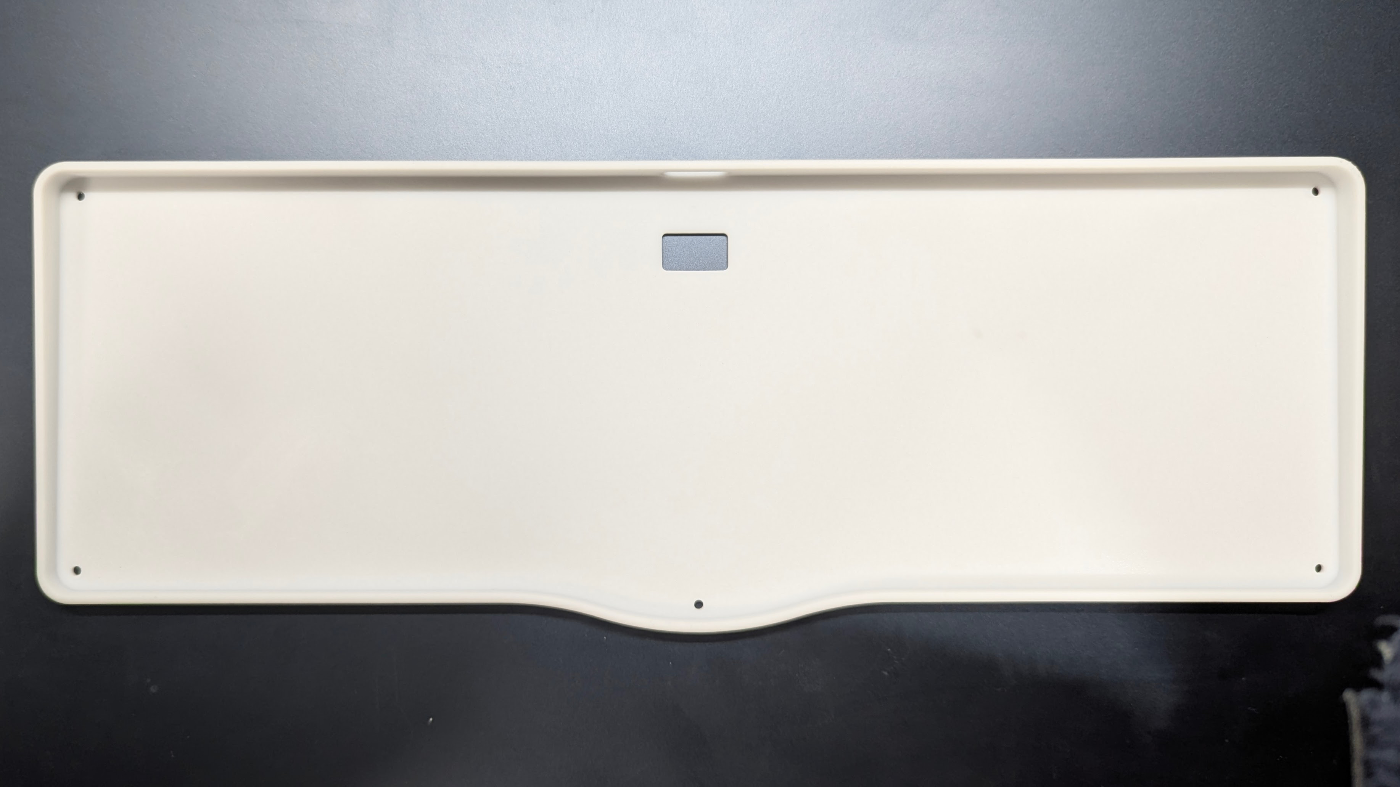

トレイへの装着

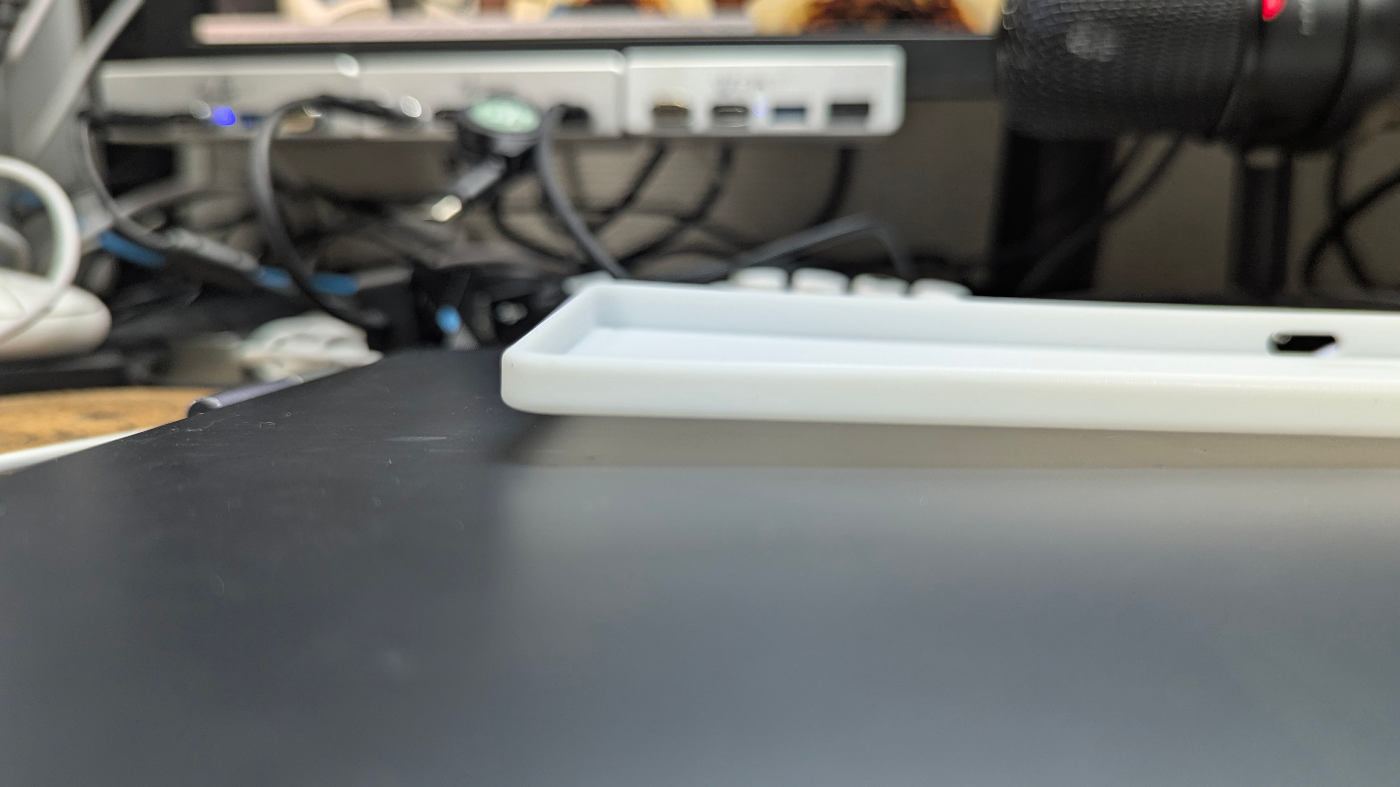

トレイはレジンで製造しているので、材質の特性上反ってしまっています。
強く矯正すると折れる可能性があるので、脚などで調整してください。

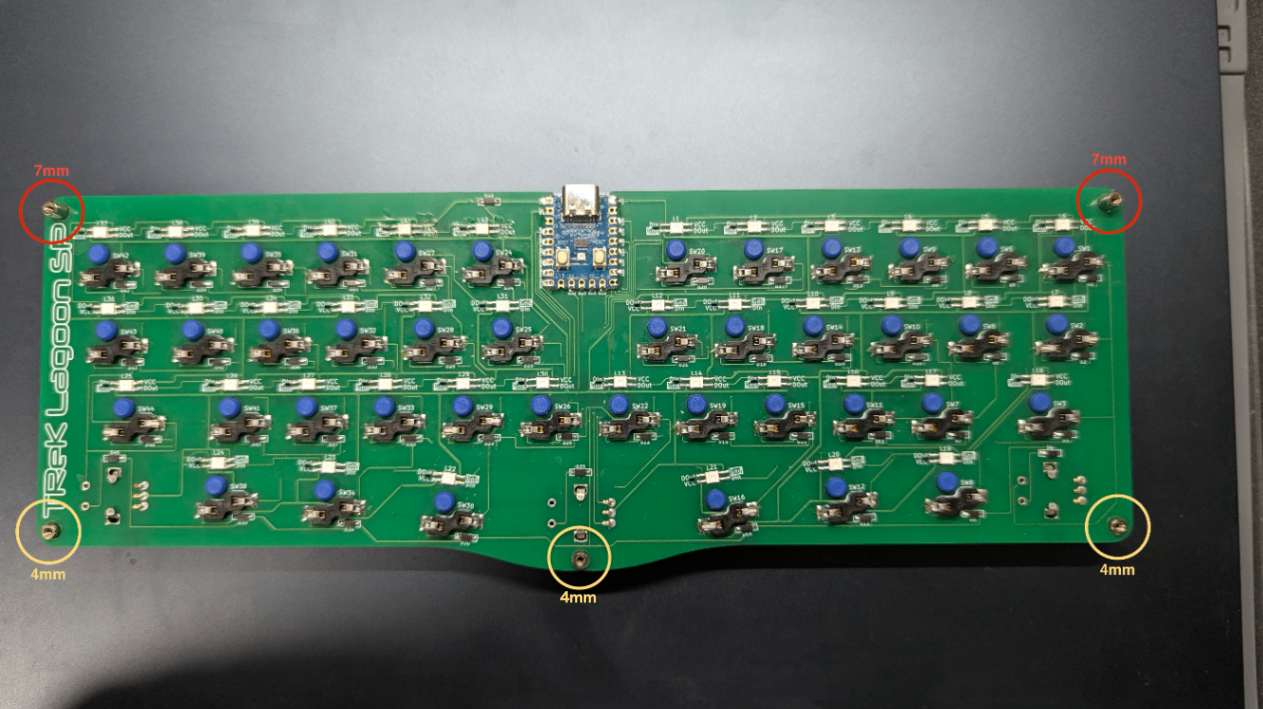

PCBを貫通するようにして、スイッチプレートの奥側（上側）には7mm、手前側（下側）には4mmの丸型M2スペーサーを3mmのM2ネジで固定します。

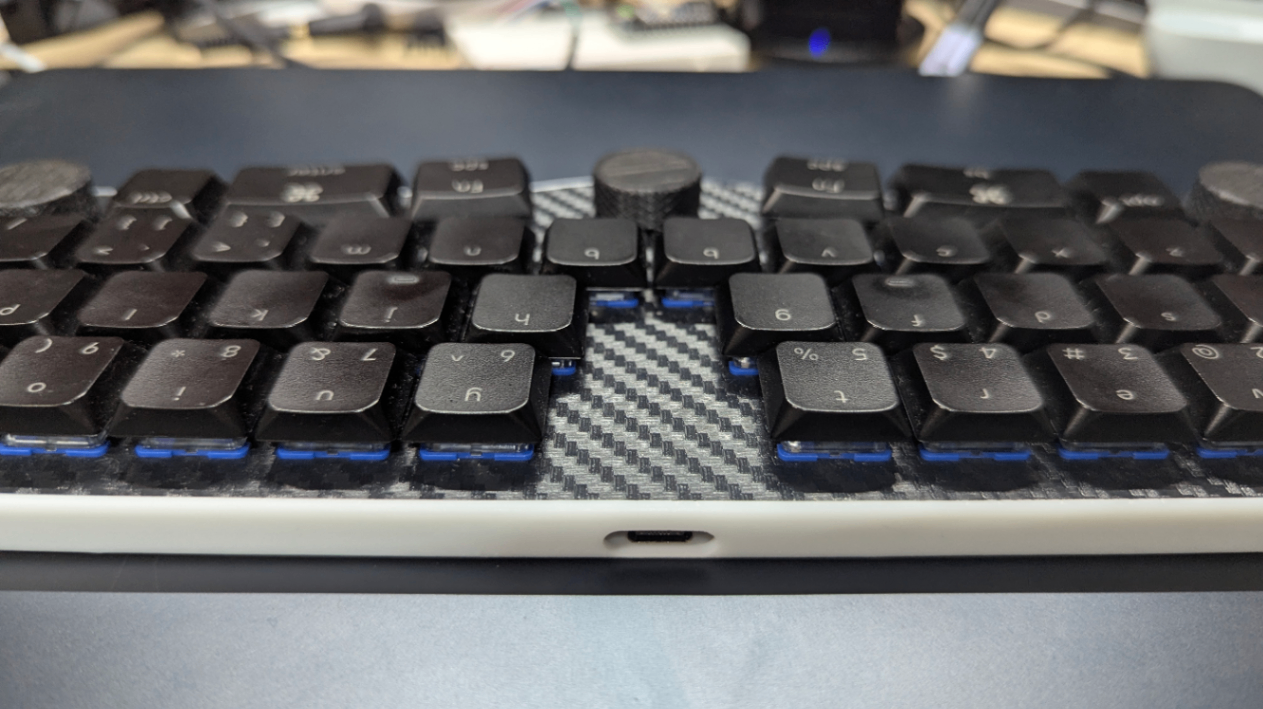

PCB後方にUSB端子が飛び出しているので、後ろから差し込む形で装着します。
トレイは割とタイトな寸法になっています。

トレイに装着した後は裏から5箇所、3mmのM2ネジで固定します。
