ダイオードのハンダ付け

SMDダイオード

ダイオードにはハンダ付けする向きがあり、間違えると正しくキー入力出来ません。

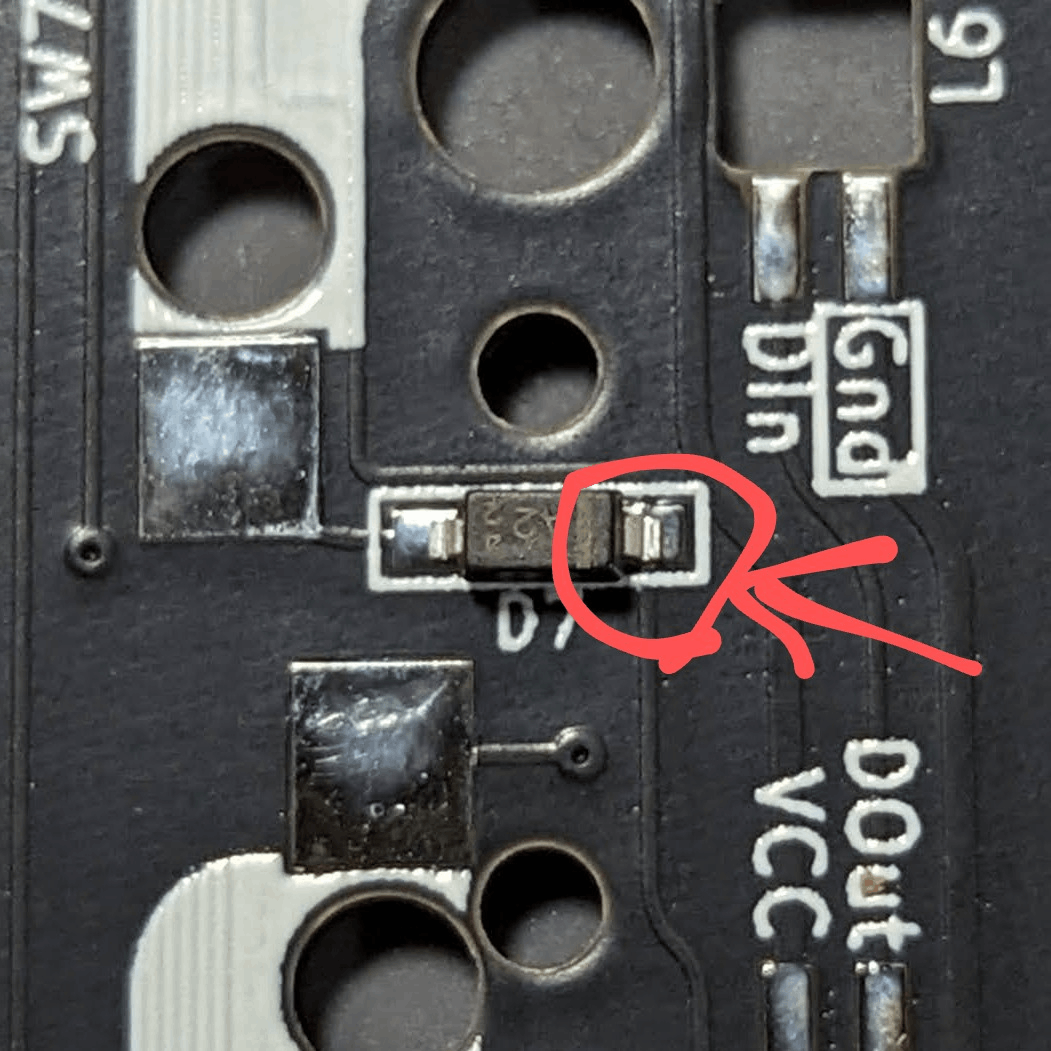

ダイオードをハンダ付けする場所は、三角形と棒がくっついたマークの場所です。

すべてのダイオードをハンダ付けする場所の、片方のパッドに予備ハンダ（ハンダを溶かしてパッドの上に盛っておく）を行っておきます。
（右側に赤丸が付いていますが、どちらか片方であればどちらでも良いです）

予備ハンダが終わったら、SMDダイオードをハンダ付けしていきます。
SMDダイオードは、米粒くらいの大きさのパーツです。

ダイオードの向きはダイオードに印刷してある白い線で確認します。
（ダイオード上面に白い線が入っているのが分かりますでしょうか）

このダイオードの白い線と、基板の絵の棒が同じ側に来るように重ねます。
（三角形が左で、棒が右にある場合は、SMDダイオードの白い線が右に来るように）


SMDダイオードをハンダ付けする場所にピンセットで固定しながら、予備ハンダした側をハンダ付けします。

次に、反対側をハンダ付けします。

必要に応じて、予備ハンダでハンダ付けした方に追いハンダしておきます。
両側がハンダ付け出来たら完了です。
