画像の中に好きなエリアを作って座標ファイルを書き出す方法

2025/08/10に公開

 📌はじめに本記事では、画像の上にプロットされたデータを効率よくカウント・集計する方法をご紹介します。
せっかくユーザーに「好き／嫌い」をポチポチ入力してもらっても、

集計を手作業でやるのは現実的ではありません。

だったら、画像上のエリアごとに自動で集計できた方が便利ですよね。

そのためには、評価対象のタッチ座標が画像のどの範囲に属するのか、

あらかじめ「エリア」を定義しておく必要があります。
まずはGUIを使って、画像上でエリアをポチポチ選んでいきましょう。

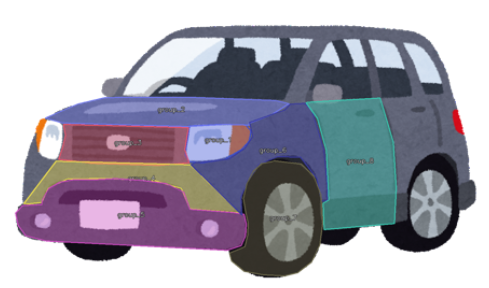

 🥅今回のゴール：エリア定義ファイルエリア定義は CSVファイル に保存されます。

このCSVには、画像上で指定した各エリアの座標が記録されていきます。



xy_points.csv

 📌分析の流れ画像の読み込みとGUIによるラベリング（✅ 今回）
ラベル情報の CSV 保存（✅ 今回）
ラベル領域の色分け・描画（✅ 今回）
評価データの集計（like / dislike / none）
Excel ファイルへの出力
散布図による可視化（参考）

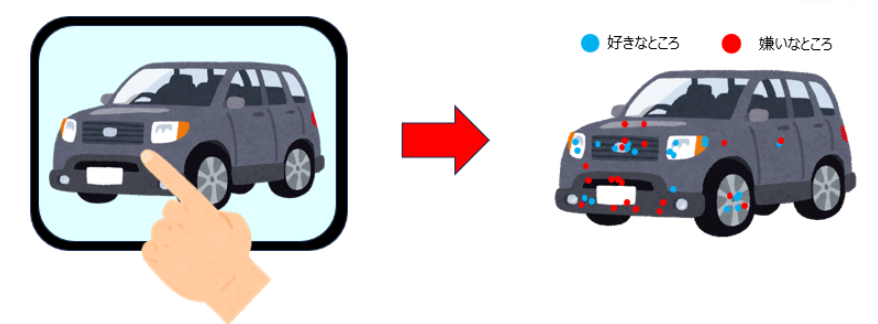

 📌調査内容（仮定）エリア定義しやすそうな車の画像を使用しました。
調査対象者にはiPadで車の写真を見てもらい、

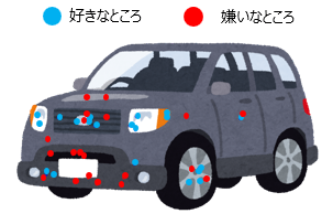

「好きなところ（最大2ヶ所）」と「嫌いなところ（最大2ヶ所）」をタッチしてもらいます。
※タッチした位置は画像上の座標 (x, y) として記録されます。

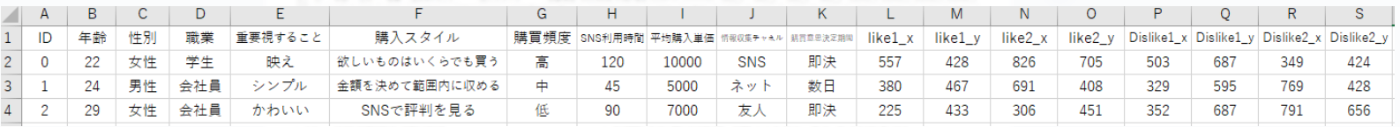

 📌参考：調査データ（次回使用）


列名
内容


ID～購買意思決定期間
調査対象者の属性（基本的なデモグラ情報など）

like1_x, like1_y, like2_x, like2_y
好きな場所（最大2点）の画像上の座標値

dislike1_x, dislike1_y, dislike2_x, dislike2_y
嫌いな場所（最大2点）の画像上の座標値

!今回は使用しません

 📌ディレクトリ構成project-root/

├─ area_labeling.py      # エリア定義・描画用スクリプト

├─ car.png               # 対象画像ファイル

├─ xy_points.csv         # エリア定義結果CSV（スクリプト実行後に生成）

└─ labeled_areas.png    # エリア描画済み画像（スクリプト実行後に生成）

 📌環境python3.x

 📌使用する画像（例）サイズ：1380 × 890の車画像（car.png）を使用します。


 📌コード解説(rea_labeling.py)エリア定義を行います
#============================================
# 0. ライブラリとファイル名
#============================================
import cv2
import csv
import subprocess
import tkinter as tk
from tkinter import simpledialog

#  画像ファイル名、出力ファイル名
IMAGE_PATH = "car.png"
OUTPUT_CSV = "xy_points.csv"

#============================================
# 1.グループカラー設定
#============================================
GROUP_COLORS = [
    (255, 0, 0), (0, 255, 0), (0, 0, 255),
    (255, 255, 0), (0, 255, 255), (255, 0, 255),
    (255, 165, 0), (128, 0, 128)
]

#============================================
# 2. 状態管理
#============================================
current_group = []
point_groups = []       # [[(x, y), ...], ...]
group_names = []        # ["左ドア", "ボンネット", ...]


 0. ライブラリとファイル名cv2: 画像表示やマウスクリック操作のためのOpenCVライブラリ
csv: エリア座標をCSVに保存するため
subprocess: 外部コマンド実行用（今回はファイル保存などで使用）
tkinter: ポップアップでエリア名を入力するGUI用
IMAGE_PATH: 調査対象の画像ファイル名
OUTPUT_CSV: 定義したエリア座標を保存するCSVファイル名

 1.グループカラー設定
GROUP_COLORS:エリアごとに違う色で描画するためのRGB形式のカラーパレット（8色）
エリアが8個を超える場合は、先頭の色から順に再利用されます

 2. 状態管理変数
current_group: 現在ユーザーがクリックして描いているエリアの座標リスト
クリックするたびに (x, y) 座標が追加されます


point_groups: すでに確定したエリアの座標リスト
各エリアは1つの座標リストとして格納
全エリアは二重リストで管理されます


❓リスト❓座標のリスト : 1つのエリアを構成する点の (x, y) 集合

例：[(10, 20), (50, 20), (50, 60), (10, 60)]
二重リスト : 複数のエリア分の座標リストをまとめたもの

[

[(10, 20), (50, 20), (50, 60), (10, 60)],  # エリア1

[(70, 30), (120, 30), (120, 80), (70, 80)], # エリア2

...

　]
この二重リスト構造にすることで、
複数エリアを1つの変数で管理できる
描画やCSV保存の処理をループで簡単に回せる
エリアごとの名前や色もIDに対応させやすい
要するに、プログラム上で複数のエリアを効率よく管理するための形です。

group_names: 各エリアにつけられた名前を文字列リストで管理
ユーザーがポップアップで入力した名前が保存されます

#============================================
# 3. グループカラー
#============================================
def get_group_color(gid): return GROUP_COLORS[gid % len(GROUP_COLORS)]
#============================================
# 4. GUI用 名前入力
#============================================
def ask_group_name(default_name="group"):
    root = tk.Tk()
    root.withdraw()
    name = simpledialog.askstring("グループ名を入力", "このエリアの名前は？", initialvalue=default_name)
    root.destroy()
    return name if name else default_name
#============================================
# 5. 描画関数
#============================================
def redraw(img, winname, groups, names, current, cursor=None):
    canvas = img.copy()
    for gid, group in enumerate(groups):
        color = get_group_color(gid)
        for i, pt in enumerate(group):
            cv2.circle(canvas, pt, 4, color, -1)
            if i > 0:
                cv2.line(canvas, group[i - 1], pt, color, 2)
        if len(group) > 2:
            cv2.line(canvas, group[-1], group[0], color, 1)
        if names and gid < len(names):
            label_pos = group[0]
            cv2.putText(canvas, names[gid], (label_pos[0] + 5, label_pos[1] - 5),
                        cv2.FONT_HERSHEY_SIMPLEX, 0.5, color, 1)

    color = get_group_color(len(groups))
    for i, pt in enumerate(current):
        cv2.circle(canvas, pt, 4, color, -1)
        if i > 0:
            cv2.line(canvas, current[i - 1], pt, color, 2)
    if current and cursor:
        cv2.line(canvas, current[-1], cursor, (200, 200, 200), 1)

    if cursor:
        cv2.putText(canvas, f"({cursor[0]}, {cursor[1]})", (10, 20),
                    cv2.FONT_HERSHEY_SIMPLEX, 0.5, (240, 240, 240), 1)

    cv2.imshow(winname, canvas)
#============================================
# 6. マウス操作
#============================================
def on_mouse(event, x, y, flags, param):
    global current_group
    img, winname = param["img"], param["winname"]
    if event == cv2.EVENT_LBUTTONDOWN:
        current_group.append((x, y))
    elif event == cv2.EVENT_RBUTTONDOWN:
        if current_group:
            current_group.pop()
    redraw(img, winname, point_groups, group_names, current_group, (x, y))
#============================================
# 7. 保存
#============================================
def save_named_csv(groups, names, path):
    try:
        with open(path, "w", newline="", encoding="utf-8-sig") as f:
            writer = csv.writer(f)
            writer.writerow(["name", "id", "x", "y"])
            for gid, group in enumerate(groups):
                name = names[gid] if gid < len(names) else f"group_{gid+1}"
                for idx, (x, y) in enumerate(group, start=1):
                    writer.writerow([name, idx, x, y])
        print(f"✅ 保存完了: {path}")
        return True
    except Exception as e:
        print(f"❌ 保存失敗: {e}")
        return False
#============================================
# 8. メイン処理
#============================================
def main():
    global current_group, point_groups, group_names

    img = cv2.imread(IMAGE_PATH)
    if img is None:
        print(f"❌ 画像が読み込めません: {IMAGE_PATH}")
        return

    winname = "Labeling Tool"
    cv2.namedWindow(winname)
    cv2.setMouseCallback(winname, on_mouse, {"img": img, "winname": winname})
    redraw(img, winname, point_groups, group_names, current_group)

    print("🖱️ 左クリック: 点追加｜右クリック: 削除｜スペース: グループ確定｜Enter: 保存｜ESC: キャンセル")

    while True:
        key = cv2.waitKey(1)

        if key == 27:  # ESC
            print("キャンセルされました。")
            break

        elif key == 32:  # スペース → グループ確定 & 名前入力
            if current_group:
                point_groups.append(current_group)
                default_name = f"group_{len(point_groups)}"
                name = ask_group_name(default_name)
                group_names.append(name)
                current_group = []
                redraw(img, winname, point_groups, group_names, current_group)

        elif key == 13:  # Enter → 最終保存
            if current_group:
                point_groups.append(current_group)
                default_name = f"group_{len(point_groups)}"
                name = ask_group_name(default_name)
                group_names.append(name)
                current_group = []

            if not point_groups:
                print("⚠️ グループがありません。")
                continue

            if save_named_csv(point_groups, group_names, OUTPUT_CSV):
                subprocess.Popen(["start", OUTPUT_CSV], shell=True)
            break

    cv2.destroyAllWindows()

if __name__ == "__main__":
    main()

 3. グループカラー
get_group_color(gid)：エリアID（gid）を入力として受け取り、GROUP_COLORSの色を返します。
💡 エリアIDの説明複数のエリアグループを区別するための番号（0からスタート）です。
例えば、最初に作ったエリアがID0、次がID1…と順に割り当てられます。

このIDを使って、各エリアに色を割り当てたり、名前や座標データを管理します。

 4. GUIでの名前入力
ask_group_name(default_name="group")：

エリアを確定すると、小さなポップアップが表示されて名前を入力できます。
補足エリアを確定する時（スペースキー）にポップアップが表示されます。

初期値は group_連番 です。

tkinter.simpledialog.askstring： 名前入力時にキャンセルしたり空欄の場合は、自動でデフォルト名（例：group_1）が使われます。
出力例
💡 Tkinterポップアップの仕組みこのポップアップは、Python標準GUIライブラリ Tkinter の simpledialog を使っています。

tk.Tk() — ウィンドウを作成

root.withdraw() — ウィンドウを非表示にする

simpledialog.askstring() — 入力用ポップアップを表示

root.destroy() — ウィンドウを破棄
入力文字列を返す（未入力の場合はデフォルト値）
withdraw() を使うことで、ポップアップだけを表示し、余計なウィンドウが出ないようにしています。

 5. 描画関数
redraw：画像上にエリアや現在作業中の座標を描く関数
描画内容のポイント：

確定済みのエリア：色付きの点と線で表示

ラベル：各エリアの最初の点の近くに名前を表示

作業中のエリア：まだ確定していない点と線を描画

カーソル座標：任意で画面左上に現在のマウス座標を表示

使用しているOpenCV関数：

cv2.circle：点を描く

cv2.line：線を描く

cv2.putText：文字を描く


 6. マウス操作
on_mouse：マウス操作を検知してリアルタイムに反映

左クリック：現在作業中のエリアに点を追加

右クリック：最後に追加した点を削除

マウス移動：移動に合わせて線や点を描画

描画はredrawで常に更新され、作業状況がすぐに確認できます

 7. 保存
save_named_csv：確定したエリア情報をCSVファイルに保存

入力

groups：各エリアの座標リスト

names：エリア名のリスト

path：保存先CSVファイルのパス


内容
CSVのヘッダは name, id, x, y
各エリアの座標を順番に書き込み


出力
保存成功 → 「保存完了」と表示
保存失敗 → エラーメッセージを表示



 8. メイン処理main: 画像を読み込み、ウィンドウ作成とマウス操作を受ける準備を行います。その後、ユーザー操作をループで受け付けます。
キー操作
左クリック: 点追加
右クリック: 点削除
スペース: 現在作業中の点を確定し、新しいグループとして追加 → 名前入力
Enter: 作業中のグループも含めて最終保存
ESC: キャンセル

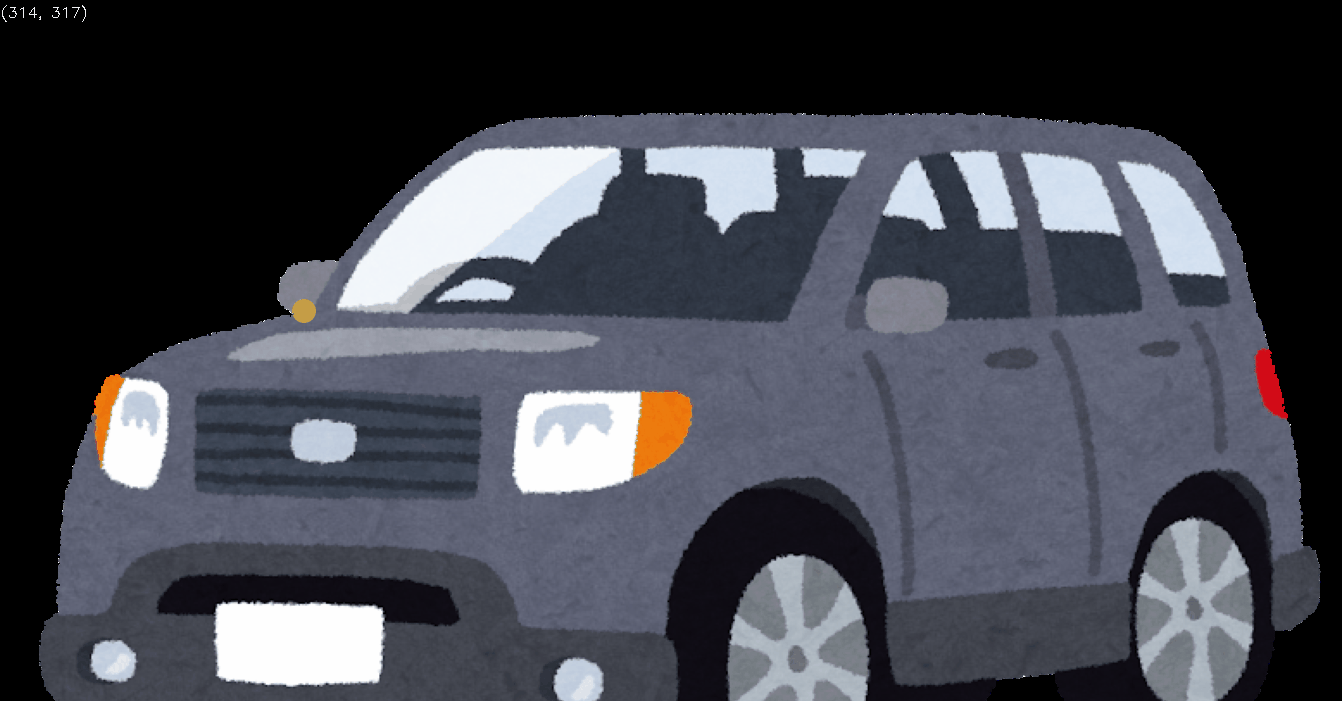

❓エリア定義の操作方法❓表示された画像上にマウスで点をクリックしてポリゴン（多角形）を作成し、部位名（ラベル）を入力していきます。


操作
内容


左クリック
点を追加（ポリゴンの頂点として座標を登録）

右クリック
直前に追加した点を削除（取り消し）

スペースキー
現在までの点で1つのエリア（グループ）を確定し、ラベル名入力のポップアップを表示。OK押下後、新しいグループの入力へ移行

Enter
すべてのグループをCSVファイルとして保存し、終了

ESC
キャンセルして終了（保存されません）

保存後は、OSの既定アプリでCSVを開く（Windowsの場合）
出力例


列名
内容


name
エリア名。ラベル入力のポップアップでユーザーが設定。未入力時は自動的に group_連番 が付与されます。

id
各エリア内の点に割り振られる連番ID（1から始まる整数）。

x, y
エリアを構成する各点の座標。複数行にわたって点の座標が記録されます。


cv2.destroyAllWindows(): 終了時にウィンドウを閉じる
!OpenCVの描画は「重ね描き」じゃないんです
画面に描くときは毎回「元画像をコピーして」その上にすべての点や線を

一から描き直しています。
1回クリックして点を追加すると、描画キャンバスが新しく作られ、

過去の点もすべて再描画されます。
クリックのたびに画面が「リフレッシュ」されて見える仕組みです。

 📌コード解説エリア定義の色付けを行います
#============================================
# 9. ライブラリ
#============================================
import random
#============================================
# 10. ファイル読み込み
#============================================
points_df = pd.read_csv(OUTPUT_CSV)
img = cv2.imread(IMAGE_PATH)
if img is None:
    raise FileNotFoundError(f"画像が読み込めません: {IMAGE_PATH}")
#============================================
# 11. 色の用意（エリア数に合わせて自動生成）
#============================================
random.seed(42)
area_names = points_df["name"].unique()
colors = {}
for area in area_names:
    colors[area] = [random.randint(50, 255) for _ in range(3)]
#============================================
# 12. エリアごとにポリゴンを描く関数
#============================================
def draw_area(img, polygon_points, color, name, thickness=2):
    pts = np.array(polygon_points, np.int32)
    pts = pts.reshape((-1, 1, 2))
    # ポリゴン塗りつぶし（半透明）
    overlay = img.copy()
    cv2.fillPoly(overlay, [pts], color)
    alpha = 0.4
    cv2.addWeighted(overlay, alpha, img, 1 - alpha, 0, img)
    # ポリゴン輪郭
    cv2.polylines(img, [pts], isClosed=True, color=color, thickness=thickness)
    # エリア名の表示（ポリゴン重心に）
    M = cv2.moments(pts)
    if M["m00"] != 0:
        cx = int(M["m10"] / M["m00"])
        cy = int(M["m01"] / M["m00"])
        cv2.putText(img, name, (cx - 30, cy), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 0, 0), 2, cv2.LINE_AA)
        cv2.putText(img, name, (cx - 30, cy), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 255, 255), 1, cv2.LINE_AA)
#============================================
# 13. エリアごとに描画
#============================================
for area, group in points_df.groupby("name"):
    polygon_points = group[["x", "y"]].values.tolist()
    draw_area(img, polygon_points, colors[area], area)

# 保存
cv2.imwrite("a_labeled_areas.png", img)
print("✅ エリア描画済み画像を 'labeled_areas.png' に保存しました。")

 9. ライブラリ
random：エリアごとの色をランダムに生成するために使用します。

同じ色を避けつつ、複数エリアを識別しやすくします。

 10. ファイル読み込み
points_df = pd.read_csv()： エリア定義したCSVファイルを読み込みます。

img = cv2.imread()：描画対象の画像を読み込みます。
画像が存在しない場合は、FileNotFoundErrorでエラーを通知。


 11. 色の用意（エリア数に合わせて自動生成）
area_names = points_df["name"].unique(): CSV内にあるエリア名を取得します。
各エリアに対して、RGB値をランダムに生成して色を割り当てます。

random.seed(42): 毎回同じ色が生成されるようにし、再現性を確保します。

 12. エリアごとにポリゴンを描く関数
draw_area()：ポリゴンの座標を受け取り、画像上に描画します。
半透明で塗りつぶし、輪郭線を描画
ポリゴンの重心にエリア名を表示


 13. エリアごとに描画
points_df.groupby("name")：CSVから読み込んだ座標をエリア名ごとにまとめて処理

draw_area()：各エリアを色付きポリゴンとして画像に描画



 📌まとめここまでで、以下のことができました。
✔️ 画像上に自由に点を打ってエリアを定義
✔️ グループごとに名前をつけて保存
これで、次回のタッチデータ集計や分析の準備が整いました。
次回は、このエリア定義を使って「好き」「嫌い」のタッチデータを集計・分析する方法を解説します。
https://zenn.dev/swatchp/articles/abc121f3a6134e

 参考リンク・素材について
 GitHubリポジトリ本記事で紹介したコードやサンプルデータはこちらのリポジトリで公開しています。

　https://github.com/iwakazusuwa/area-labeler-mit-license

 画像素材掲載している画像素材は「いらすとや」さんのものを加工して使っています。
