MRTK3 x Meta Quest3 でパススルー

やったこと

MRTK3とMeta XR SDKを使って、Quest3でパススルーができるか検証。

できたこと

MRTK3とMeta XR SDKでパススルーできた！
また、コントローラーを使ってオブジェクトを操作できることも確認。

できなかったこと

OpenXR PluginとOculus XR Pluginの嚙み合わせが悪いのか、ハンドトラッキングの動作が微妙。パススルーにすると、ハンドトラッキングはできてるようだが、ポインタがハンドモデルに追従しなくなった。

2023/11/16追記。
MRTK3のドキュメントより、 公式としてはOculus XR Plugin の併用はNGのようです。OpenXRベースで実装してる、こちらの方の実装方法 の方が正しそうです。

環境

OS	Windows 11
Unity	2022.3.11f
MRTK	3.0.x
Meta XR SDK	57.0.0-pre

補足

• Unityは、追加モジュールとしてAndroid Build Support一式が必要
• Quest3は、開発者モードにしておく
• 細かいツール/パッケージのバージョンは省略してますが、手順でなるべく確認できるようにしてます。

手順

1.新規プロジェクト作成

Unityの新規プロジェクトを作成。テンプレートは「3D」。
プロジェクトが開いたら、Build Settingsで AndroidにSwitch Platformしておく。

2.プロジェクトにMRTK3を導入

Windowsでは、Microsoftが提供している Mixed Reality Feature Tool(MRFT)を使う。
https://learn.microsoft.com/ja-jp/windows/mixed-reality/develop/unity/welcome-to-mr-feature-tool

MRFTをダウンロード

以下サイトから、MRFTをダウンロード(MixedRealityFeatureTool.exe)。
本記事では、バージョン1.0.2209.0を使用。
https://www.microsoft.com/en-us/download/details.aspx?id=102778

プロジェクトにMRTK3のパッケージをインポート

ダウンロードしたMRTFを起動し、先ほど作成したプロジェクトに必要なパッケージをインポート。

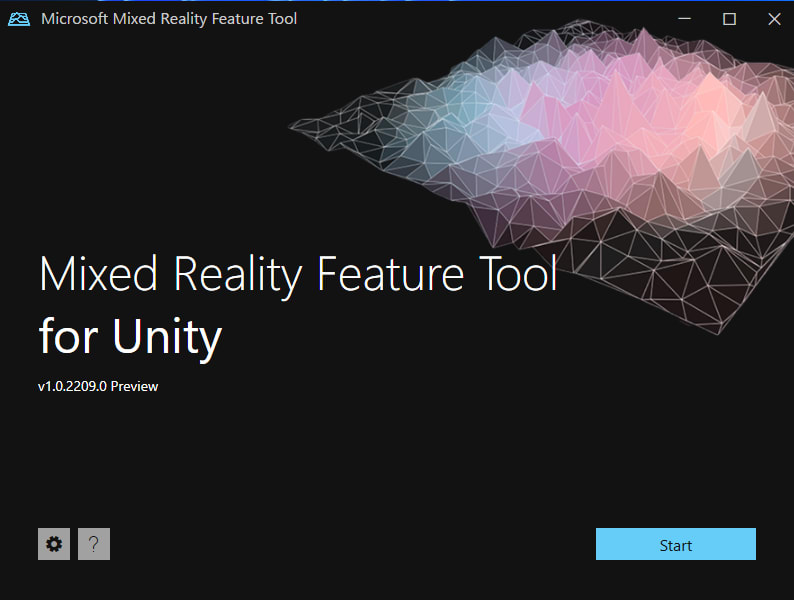

1. 起動してしばらく待つと、Startボタンがアクティブになるので、押して次へ


2. 先ほど作ったプロジェクトフォルダを指定してDiscover Features


3. 必要なパッケージをチェックして Get Features。
   今回は、よく使いそうな以下をチェック。必須なのは太枠にしたやつだと思う。

   • MRTK3
     • MRTK Core Definitions
     • MRTK Input
     • MRTK UX Components
     • MRTK Standard Assets
     • MRTK UX Components (Non-Canvas)
   • Platform Support
     • Mixed Reality OpenXR Plugin


4. 先ほどチェックしたパッケージがあるのを確認して Import。
   また、依存関係があるパッケージも、自動でインポート対象にしてくれる(Required dependenciesの部分)。


5. Unityのmanifest.jsonの上書き確認。Approve押す。
   その後、終了画面がでるので、ExitボタンでMRFTを終了


6. Unityに戻ると、MRTK3のインポートが始まる。

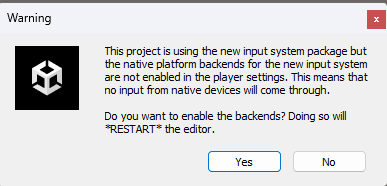

   途中で以下の確認がでるので、「Yes」を選択。Unityが再起動される。


7. Unity再起動後、ConsoleにClearできないエラーが出てないならOK。　　
   Package Managerで、インポートしたMRTK3のパッケージも確認できるはず。


3.プロジェクト設定 (MRTK3 x Quest3向け)

Player設定

Project Settings > Playerタブを開く。
Android の Other Settings で、以下の設定を変更。

1. Renderingの設定

   • Color Space : Linear
   • Auto Graphics API : チェックOFF
   • Graphics API : OpenGLES3のみ (Vulukanでも良いかも)

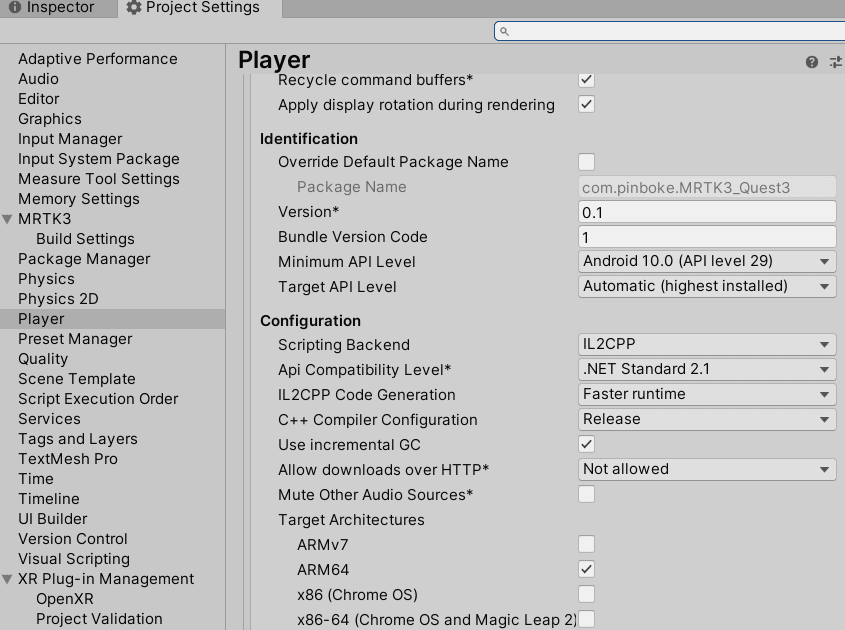

2. Identification, Configrationの設定

   • Minimum API Level : Android 10.0 (API level 29)
   • Scripting Backend : IL2CPP
   • Target Architectures > ARMv7 : チェックOFF
   • Target Architectures > ARM64 : チェックON


MRTK Profileの設定

Project Settings > MRTK3 タブを開く。
Android と Stand Alone の Profile に、デフォルトプロファイルを設定。
なお、デフォルトプロファイルは、以下に格納されてる。

• Packages/MRTK Core Definitions/Configuration/Default Profiles/MRTKProfile.asset


XR Plugin Managementの設定

1. 使用プラグインの設定
   Project Settings > XR Plug-in Management タブを開く。
   Android の Plug-in Providers で、「OpenXR」をチェックする。


2. OpenXRプラグインの設定
   Project Settings > XR Plug-in Management > OpenXR タブを開く。
   Android で、以下の設定を変更。

   • Interaction Profiles : Oculus Touch Controller Profile を追加
   • OpenXR Feature Groups : 以下をチェックする
     • Hand Tracking
     • Meta Quest Support


4.シーン作成＆MRTK3向けにセットアップ

シーン作成

1. Unityで新規シーン作成して開く
2. Main Camera を削除
3. 以下に格納された、MRTK XR Rig プレハブをシーンに配置
   /Packages/MRTK Input/Assets/Prefabs

4. MRTK XR Rig > Camera Offset を以下の様に変更。
   • Transform > Position > Y : 0
   • XR Origin > Tracking Origin Mode : Device
   • XR Origin > Tracking Origin Mode > Camera Y Offset : 0


コントローラ/ハンドで操作できるオブジェクトを追加

1. シーン上に Cube を作成
2. Cube の Transform を、下記スクショのように変更 (自身の前方に配置)
3. Cube に Object Manipulator コンポーネントを追加。
   これだけで、MRTK3のコントローラやハンドで移動/回転/拡縮できるようになる。


5.MRTK3の動作確認

いったん、ここまで上手くいってることを確認する。
作ったシーンをビルドして、Quest3にインストールして実行。以下のように、目の前にあるCubeをコントローラのポインタや、ハンドで操作できることができればOK。

https://youtube.com/shorts/54kwHE0gWdc

6.Meta XR SDKを導入

Quest3のパススルーは、Meta XR SDK (旧Oculus Integration) の機能で実装するので、Asset Store からインポートする。

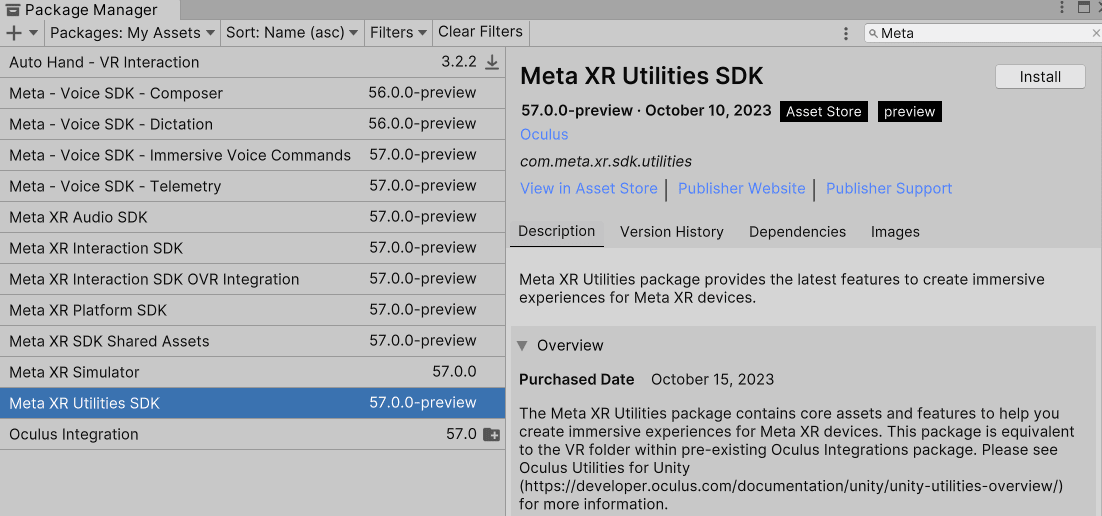

今回は、一番コアな機能をまとめた 「Meta XR Utilities SDK」をプロジェクトにインポートすればOK。
プロジェクトへインポート中に出るポップアップは、出現順に以下を選択。

• データ送る? : Don't Send (どっちでも良い)
• MR Feature をONにする? : Enabe
• 再起動が必要 : Restart

https://assetstore.unity.com/packages/tools/integration/meta-xr-utilities-sdk-261898?locale=ja-JP

7.パススルー設定

Meta XR SDK の設定オブジェクトを作成

1. シーンに空オブジェクト作成 (下記スクショのMetaXRSDK)
2. 作成したオブジェクトに、以下のコンポーネントを追加
   • OVR Manager
   • OVR Passthrough Layer

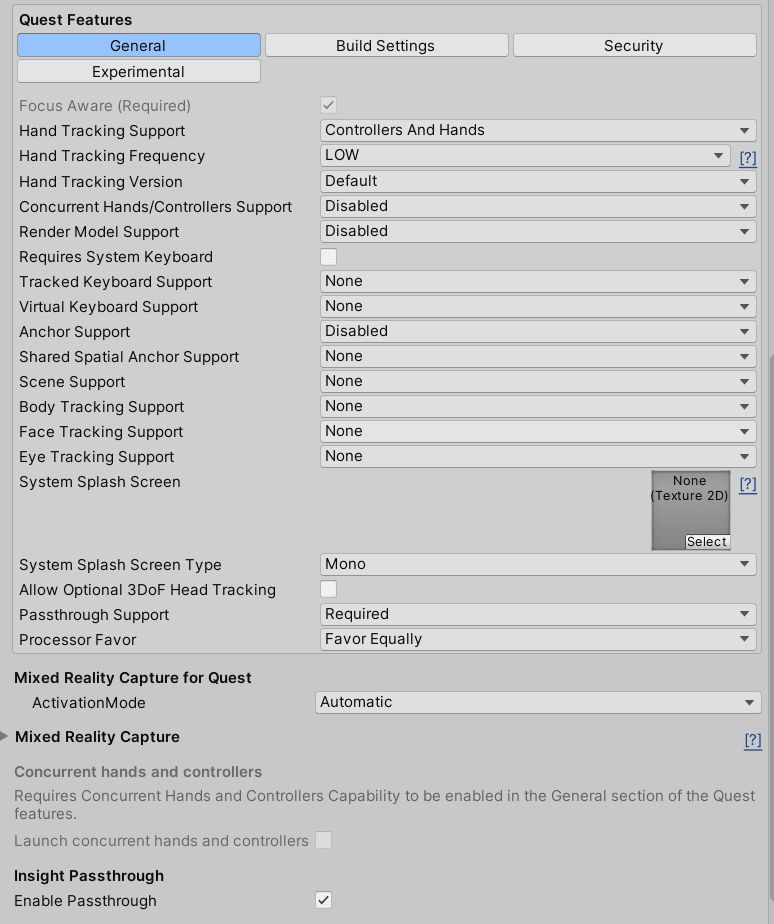

OVR Managerコンポの設定

アタッチした OVR Manager コンポの設定を変更。

• Target Devices : Quest3にチェックON

• Quest Features > General : 以下を設定
  • Hand Tracking Support : Controllers And Hands
  • Passthrough Support : Required (Supportedでも良いかも)
• Insight Passthrough > Enable Passthrough : チェックON


OVR Passthrough Layerコンポの設定

アタッチした OVR Passthrough Layer コンポの設定を変更。

• Composition > Placement : Underlay


MRTK XR Rigのカメラ設定

シーン上の MRTK XR Rig > Camera Offset > Main Camera にアタッチされている、
Camera Settings Manager の設定を変更。

• Opaque Display : 以下を設定
  • Clear Mode : Solid Color
  • Clear Color > A : 0
• Transparent Display : 以下を設定
  • Clear Color > A : 0


8.プロジェクト設定(Meta XR SDK x MRTK3 x Quest3向け)

Oculus XR Pluginの追加

Meta XR SDK は、Oculus XR Plugin で動くので、使用するプラグインに追加する必要がある。しかし、XR Plug-in Management を見ると、Oculus のチェック欄が非活性になってる。

上記については、(再現性は微妙だが)、以下の手順で解決できた。

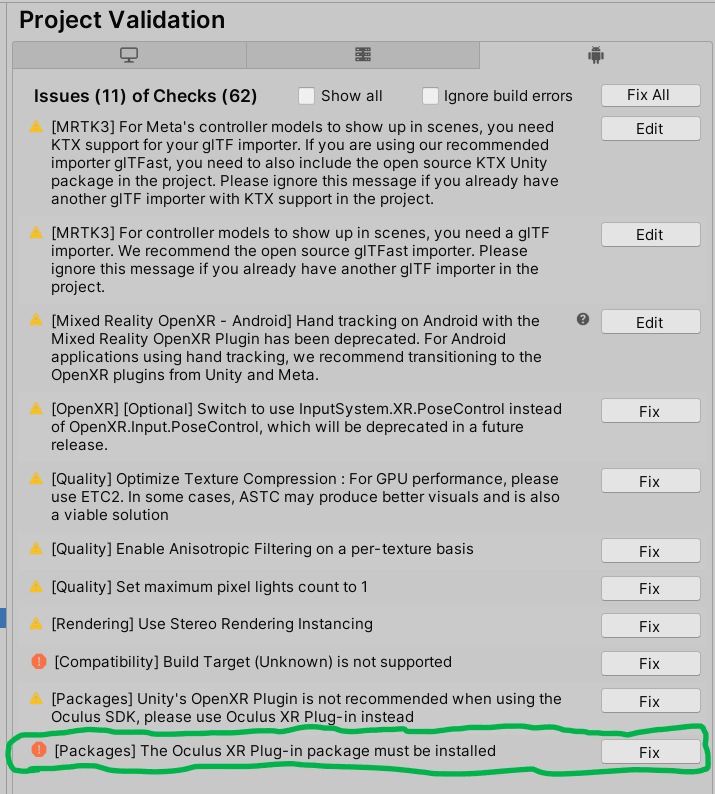

1. Project Validation から Oculus XR Pluginをインストール
   Project Settings > XR Plug-in Management > Project Validation タブを開く。
   Android のチェック一覧で、"[Pakcages] The Oculus .... must be installed" の Issue に対し、Fix ボタンを押して修正。


2. Project Validation から プラグインをアクティブローダーに追加 ⇒ Unity再起動
   修正後、新たに "[Packages] Oculus must be added ... active loaders" という Issue が出現するので、これも Fix。
   Consoleに大量のエラーが出るが、無視して Unity を再起動する。
   再起動後は、エラー出現が止まっており、Fixした Issue も Project Validation の一覧から消えていることを確認。


3. OculusのProject Setup Toolから プラグインをアクティブローダーに追加
   Project Settings > Oculus タブを開く。
   Android のチェック一覧で、"Oculus must be added ... active loaders" という Issue があるので、これを Fix。


4. XR Plug-in Management の Oculus がチェックONになっていることを確認。


Oculus XR Pluginの設定

XR Plug-in Management > Oculus タブを開く。
Android の、Target Devices で、「Quest 3」のチェックON。

9.ビルドして動作確認

上記までできたら、再度ビルドしてQuest3へインストールし、起動してみる。
パススルーな状態で Cube が見えるようになっているはず。
また、Cube はコントローラのポインタなら操作できる。
ただし、ハンドトラッキングは、ハンドの認識はできてるがポインタが追従しない＆Cube に触れても操作できなかった。

https://youtube.com/shorts/-aKn0wLFyvs

参考

• https://learn.microsoft.com/ja-jp/windows/mixed-reality/mrtk-unity/mrtk3-overview/test-and-deploy/quest-deployment
• https://hatsune.hatenablog.jp/entry/2023/10/08/224243
• https://zenn.dev/miyaura/articles/be65665439f0d4
• https://localjoost.github.io/Full-underlay-passthrough-transparency-with-MRTK3-on-Quest-2Pro/
• https://github.com/microsoft/MixedRealityToolkit-Unity/discussions/11239
