はじめに

以前の記事「Azure Self-Study 3 - Application Gatewayを使ったVMの簡易Blue-Greenデプロイ」で構築したApplication GatewayにDNS名の指定を行い、HTTPS化してみましょう。SSL(TLS)の証明書にはLets's Encrpytを利用します。

Aplication Gatewayを再構築する場合

もしApplication Gatewayを削除していたら、いずれかの方法で再度構築してください。

DNS名の指定

以前の記事「DNSの設定」の中で書いたように、パブリックIPアドレスに対してazコマンドを利用してDNS名を指定できます。この例では次の環境、名前を使っています（自分の環境に合わせた名前に置き換えてください）

リソースグループ名　... myAGgroup
パブリックIPアドレス名 ... myAGPublicIPAddress
DNS名 ... 好きな名前（例: my-dns-name-2022 ）
- ※DNS名はその地域（リージョン）でユニークな名前の必要あり。他のユーザがすでに利用している場合は指定できない

azコマンドでのDNS指定

Cloud Shell上から次のようにazコマンドを実行します。

RGNAME="myAGgroup"
IPNAME="myAGPublicIPAddress"
DNSNAME="my-dns-name-2022"
az network public-ip update --resource-group $RGNAME -n $IPNAME --dns-name $DNSNAME

結果の確認

結果は次のコマンドで確認できます。

az network public-ip list -g $RGNAME --query "[].{ fqdn: dnsSettings.fqdn }"

実行結果の例

[
  {
    "fqdn": "my-dns-name-2022.japaneast.cloudapp.azure.com"
  }
]

ブラウザでのアクセス

サーバーがデプロイ済みであれば、ブラウザから次のようにDSN名を使ってアクセスできるはずです。例えば地域（リージョン）が Japan Eastの場合、次のようなURLになります。

http://指定したDNS名.japaneast.cloudapp.azure.com/

Application Gatewayのバックエンドプールにサーバーが何もない場合は、サーバーをデプロイしてからブラウザでアクセスしてください。

（簡易）blue-greenデプロイの実行

Let's Encryptを使ったHTTPS化

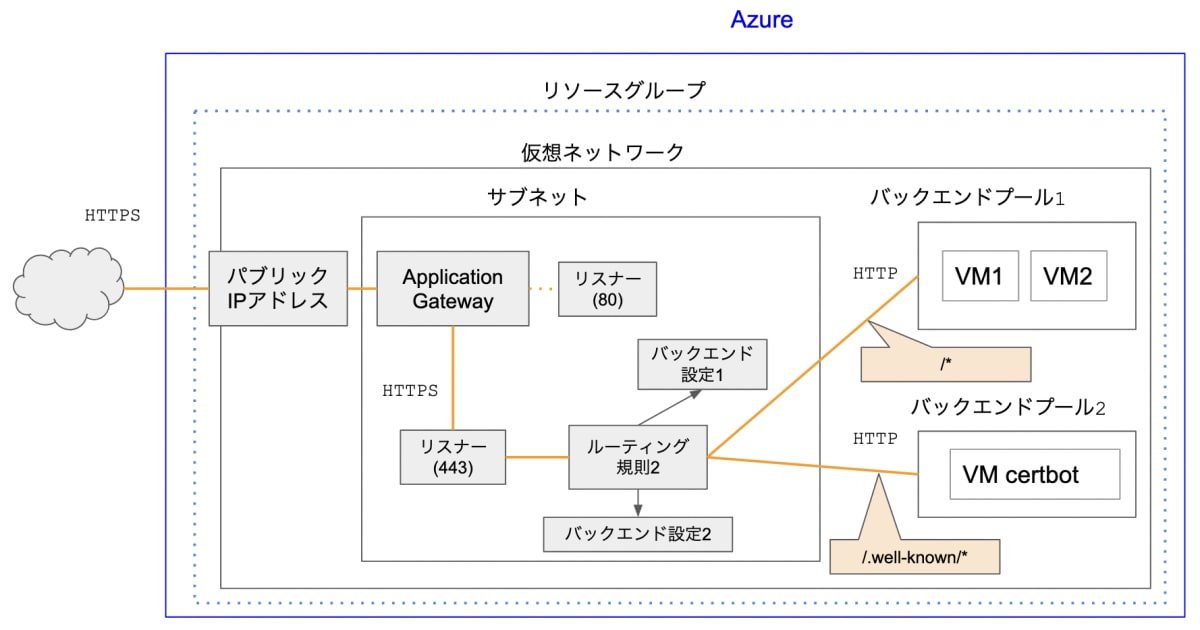

Application GatewayによるTLSの終端

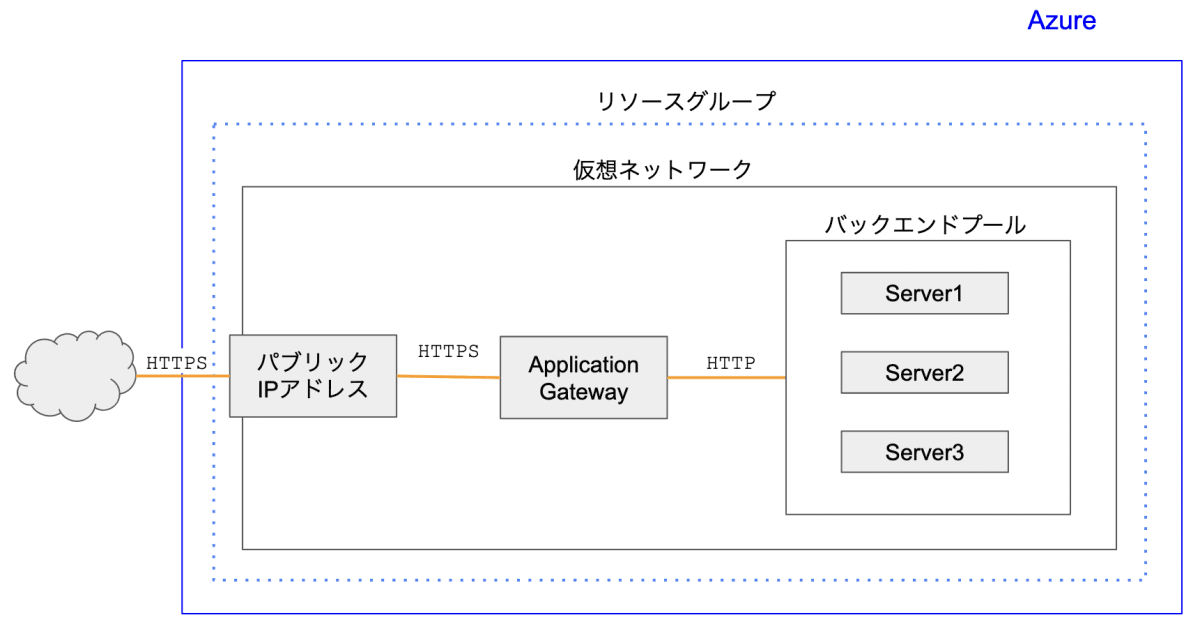

Application Gatewayはレイヤー7で動作するので、次の図のようにTLSの証明書を使ってHTTPS→HTTPの変換（SSLの終端）を行うことができます。バックエンドのサーバーが複数ある場合に個別に証明書を設定する必要がなくなり、便利です。

新規ゲートウェイ1

Let's Encryptとは

Webの安全性を向上させるため、常時SSL（Always On SSL）という取り組みが進んでいます。その一環として無料でSSL証明書を提供するサービスが出てきており、Internet Security Research Groupが運営するLet's Encryptもその一つです。

Let's Encpryt - はじめる

SSL証明書はIPアドレスではなくドメインを使ったサーバー名に対して発行されます。そのため、あらかじめDNS名を指定してドメインを含む名前（FQDN）でアクセスできるようにしました。

Certbotの利用

Let's EncrpytでSSL証明書を発行するために、Linux VM上でcertbot というツールを利用します。VMはこれまでとは別の、第3のサブネットに配置します。

サブネットの作成

certbot用に新たなサブネットを作成します。PotalのCloud Shell上でazコマンドを用いて作成します。

RGNAME="myAGgroup"
VNET="myVNet"
SUBNET="myCertbotSubnet"
SUBNETRANGE="10.1.2.0/24"

az network vnet subnet create \
  --name $SUBNET \
  --resource-group $RGNAME \
  --vnet-name $VNET   \
  --address-prefix $SUBNETRANGE

この例では、次を想定しています。

仮想ネットワーク(VNet) ... myVnet
サブネット名 ... myCertbotSubnet
サブネットのアドレス範囲 ... 10.1.2.0/24"

VMの作成

次に用意したサブネットにVMを作ります。Cloud Shell上で次のコマンドを実行します。

RGNAME="myAGgroup"
VNET="myVNet"
SUBNET="myCertbotSubnet"
SERVERNAME="myVMcertbot"

az vm create \
  --resource-group $RGNAME \
  --name $SERVERNAME \
  --image Canonical:0001-com-ubuntu-server-focal:20_04-lts-gen2:latest \
  --size Standard_B1ls \
  --public-ip-sku Standard \
  --subnet $SUBNET \
  --vnet-name $VNET \
  --storage-sku StandardSSD_LRS \
  --nic-delete-option Delete \
  --os-disk-delete-option Delete \
  --admin-username azureuser \
  --generate-ssh-keys

作成に成功したら、次のようなメッセージが返ってきます。

{
  "fqdns": "",
  "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxx/resourceGroups/myAGgroup/providers/Microsoft.Compute/virtualMachines/myVMcertbot",
  "location": "japaneast",
  "macAddress": "xx-xx-xx-xx-xx-xx",
  "powerState": "VM running",
  "privateIpAddress": "10.1.2.x",
  "publicIpAddress": "xxx.xxx.xxx.xxx",
  "resourceGroup": "myAGgroup",
  "zones": ""
}

作成したVMには新たにパブリックIPアドレス(publicIpAddress)が割り振られているので、それを記録しておいてください。
また次のようにコマンドで取得し、環境変数に設定しておくと便利です。

VMIP=$(az vm show --show-details --resource-group $RGNAME --name $SERVERNAME --query publicIps -o tsv)
echo $VMIP

VMのセットアップ

VMへの接続

Cloud Shell上から、sshを用いて接続します。初回は接続を確認されるので、yesと答えてください

CloudShell上

ssh azureuser@$VMIP

Nginxのインストール

VMに接続できたら、パッケージのアップデートと、Webサーバー(Nginx)のインストールを行います。

VM上

sudo apt update && sudo apt upgrade -y && sudo apt-get install -y nginx

インストール終了後、次のコマンドでHTMLが返って来ればNginxのインストールはは成功です。

VM上

curl http://localhost/

Certbotのインストール

Certbotの公式説明(certbot instructions)に従い、次のコマンドでインストールを行います。

VM上

sudo snap install core; sudo snap refresh core
sudo snap install --classic certbot
sudo ln -s /snap/bin/certbot /usr/bin/certbot

次にインストールしたcertbotコマンドを利用して証明書を発行します。発行する際には次のURLでcertbotが生成する特殊なファイルにアクセスできる必要があります。

http://FQDN名/.well-known/acme-challenge/xxxxxxxxxxxxxxxx

それを実現するために、Application Gateway経由でこのVM上のWebサーバー(Nginx)に接続できるように準備が必要です。
（sshをexitで抜けて Cloud Shellに戻ってから、続行してください。）

Application Gatewayへのバックエンドプールの追加

Application Gatewayにバックエンドプールを追加し、certbot用に作ったVMを配置します。

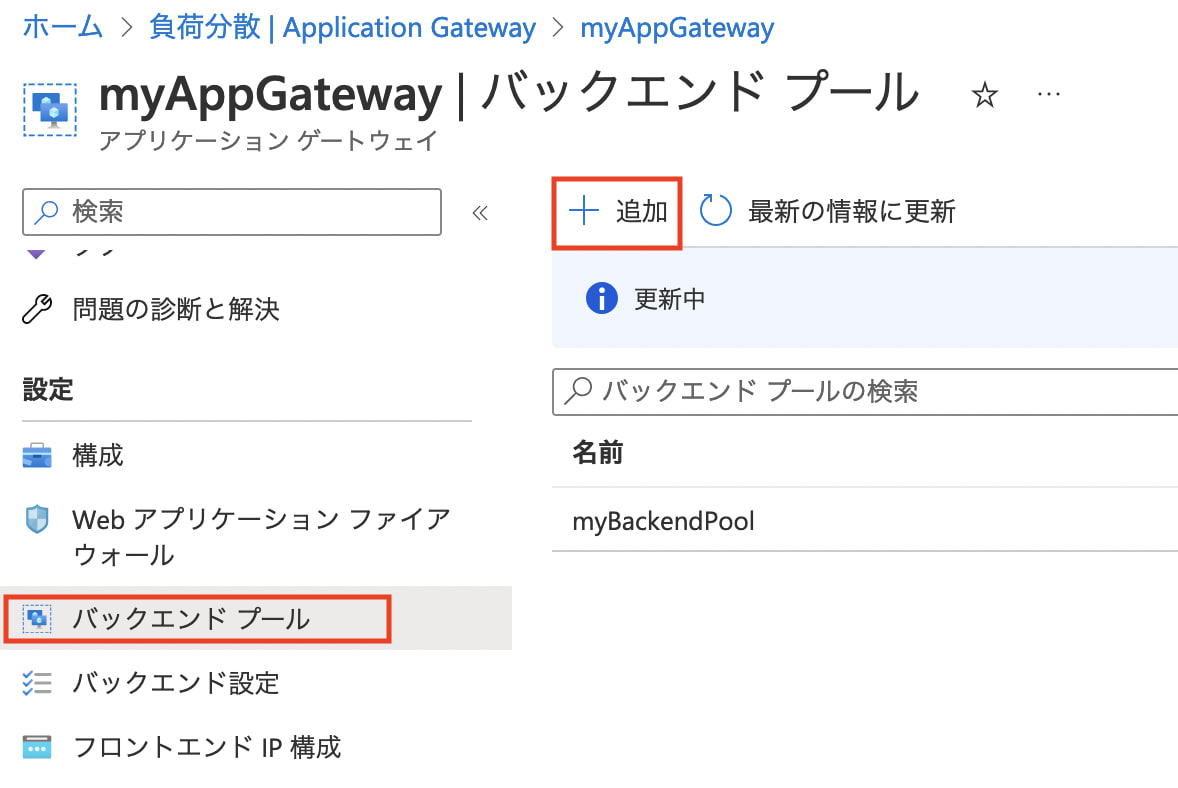

Azure Portal上で、作成済みのApplication Gatewayを表示します。

左のメニューから「バックエンドプール」をクリック
[+追加]ボタンをクリック

バックエンドプール

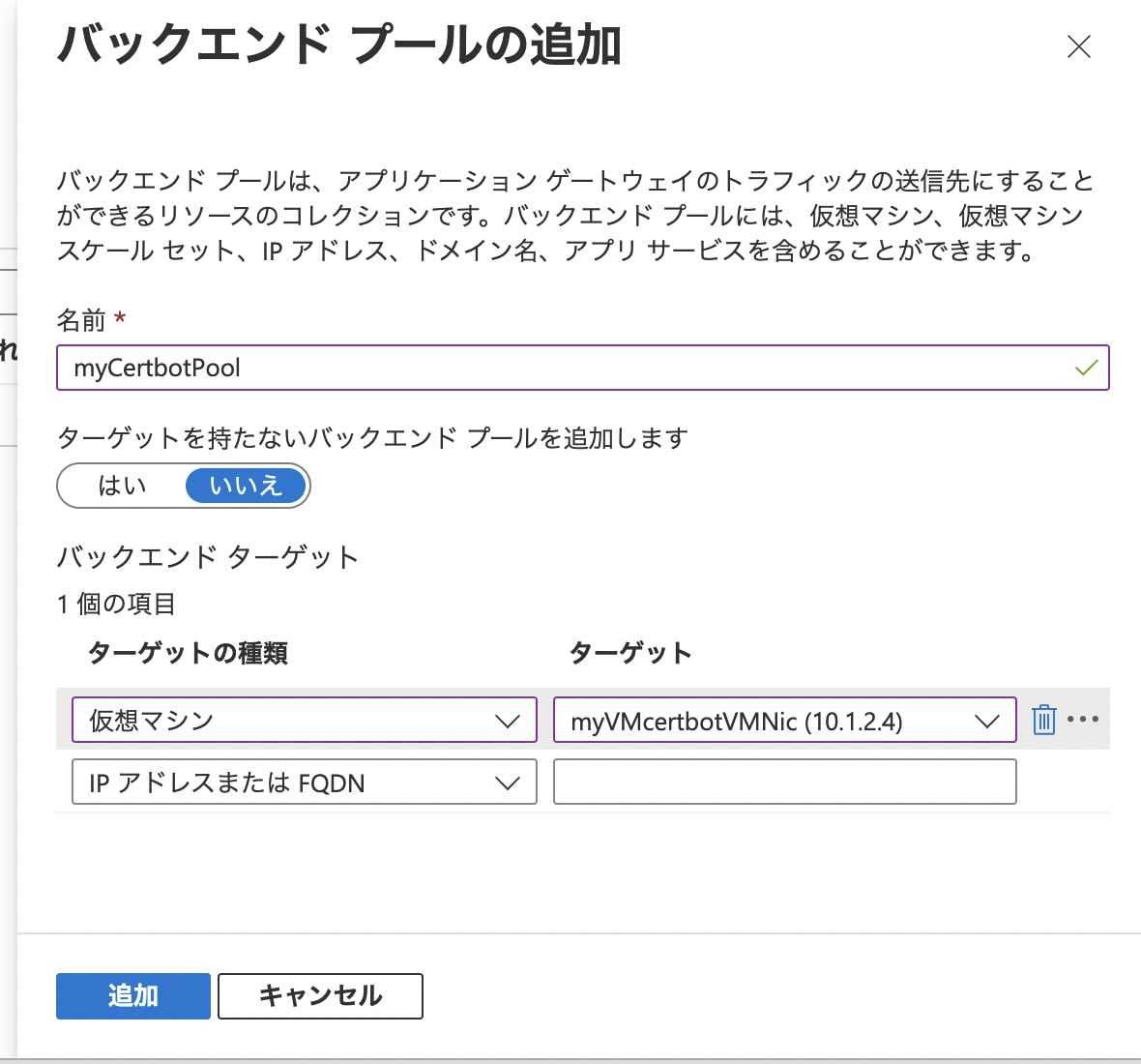

「バックエンドプール」パネルが表示される
- 名前を指定 ... 例） myCertbotPool
- ターゲットの種類で「仮想マシン」を選択
- ターゲットで、certbot用に作成したVMのネットワークインターフェイス（例：myVMcertbotVMNic）を選択
- [追加]ボタンをクリック

バックエンドプールパネル

Application Gatewayの画面に戻る
左のメニューから「バックエンド設定」をクリック
[+追加]ボタンをクリック

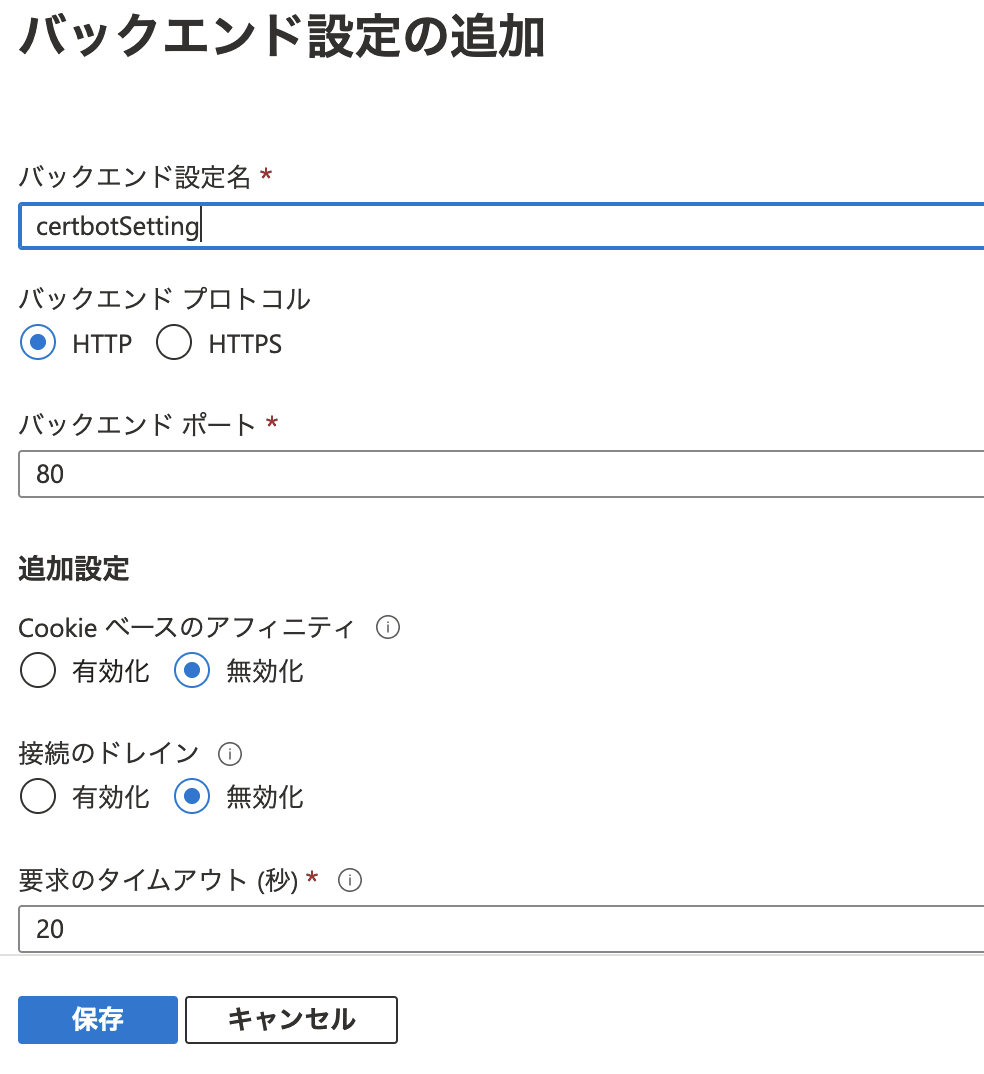

「バックエンド設定の追加」パネルが表示される
- 名前 ... certbotSetting
- プロトコル ... HTTP
- ポートは ... 80
- 他はそのまま
- [保存]ボタンをクリック

バックエンド設定

Application Gatewayによるパス別のルーティング

実現したい姿

次のように、パス別に異なるバックエンドに分岐させることを目指します。

http://FQDN名/.well-known/* ... certbot用に作ったVM（Nginx）
それ以外の http://FQDN名/* ... 元々あるバックエンドプール（Node.jsを使ったサーバー）

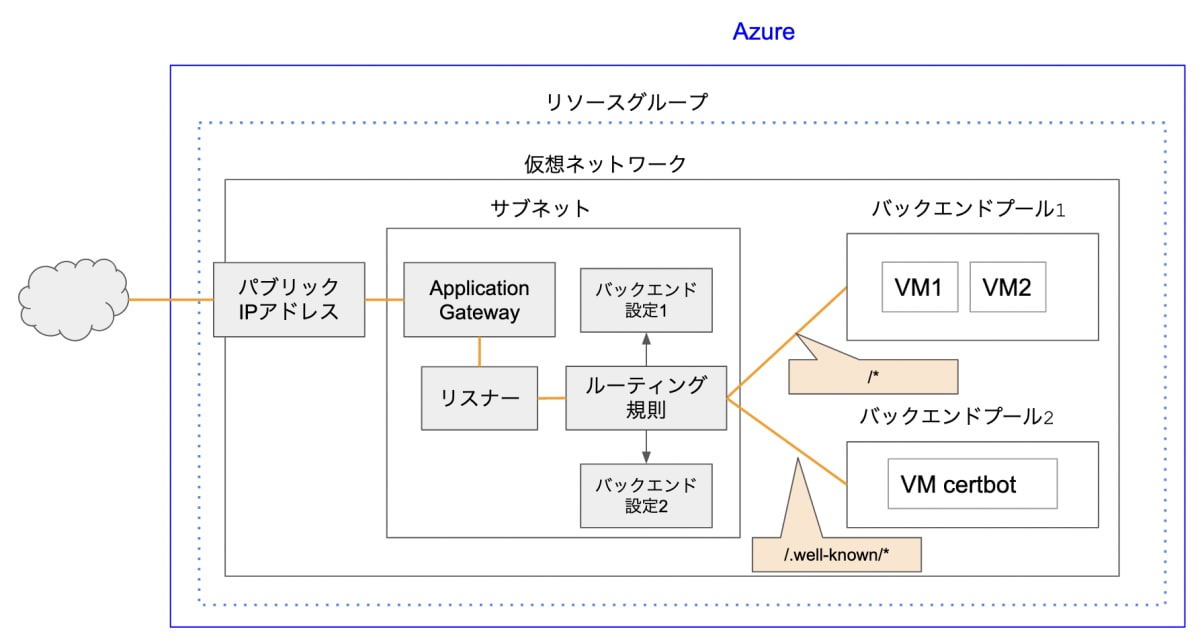

図にすると次のような形です。

パス別ルーティング

経由する姿

ところがAppplication Gatewayの設定変更には下記の制約があり、ストレートに上記の形を実現できません。

すでに作ってあるルーティング規則（BASICルーティング）に、パスのルールを追加することはできない
- パスのルールを追加するには、新たにルーティング規則を作ってそこに追加する
ルーティング規則を全て削除することはできない
- 最低1つはルーティング規則が存在している必要あり
- 新しいルーティング規則を追加後、古いルーティング規則を削除する
リスナーは、複数のルールで使うことはできない
- 新しいルーティング規則用に、新しいリスナーを用意する必要がある
- 古いリーティング規則の削除後は、元々あったリスナーを再利用できる

従って一旦次の形を作ります。

暫定ルーティング

Application Gatewayへの新しいルーティング規則の追加

ダミーのリスナーを追加

Azure Portal上で、作成済みのApplication Gatewayを表示します。

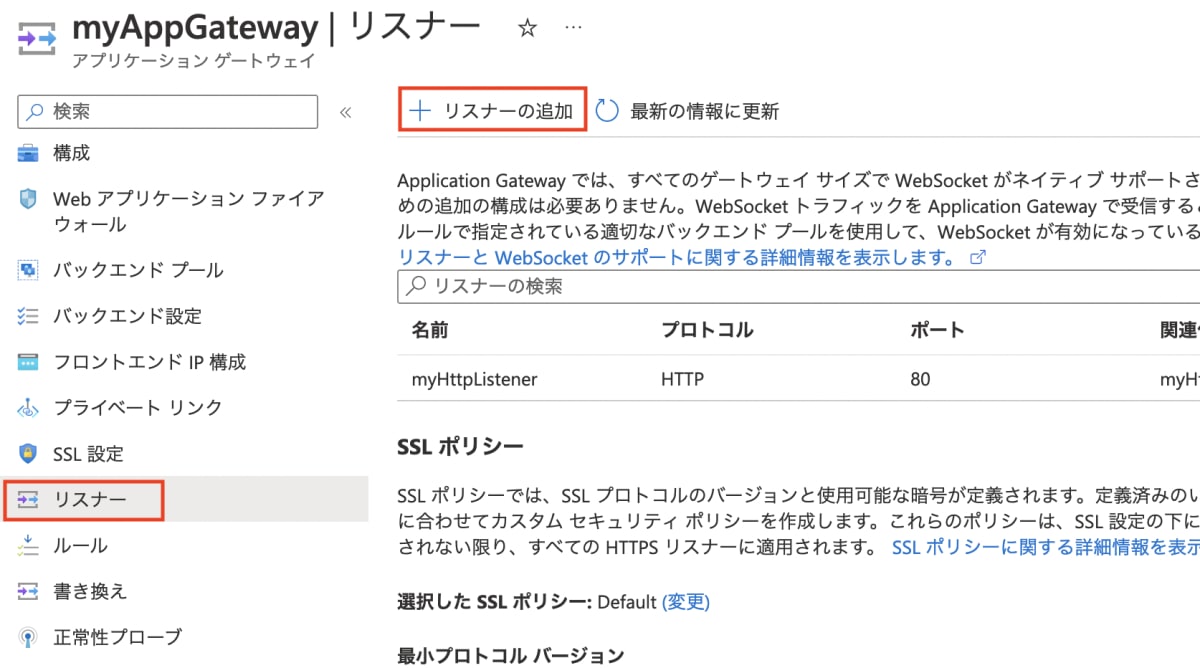

リスナー

左のメニューから「リスナー」をクリック
[+リスナーの追加]ボタンをクリック

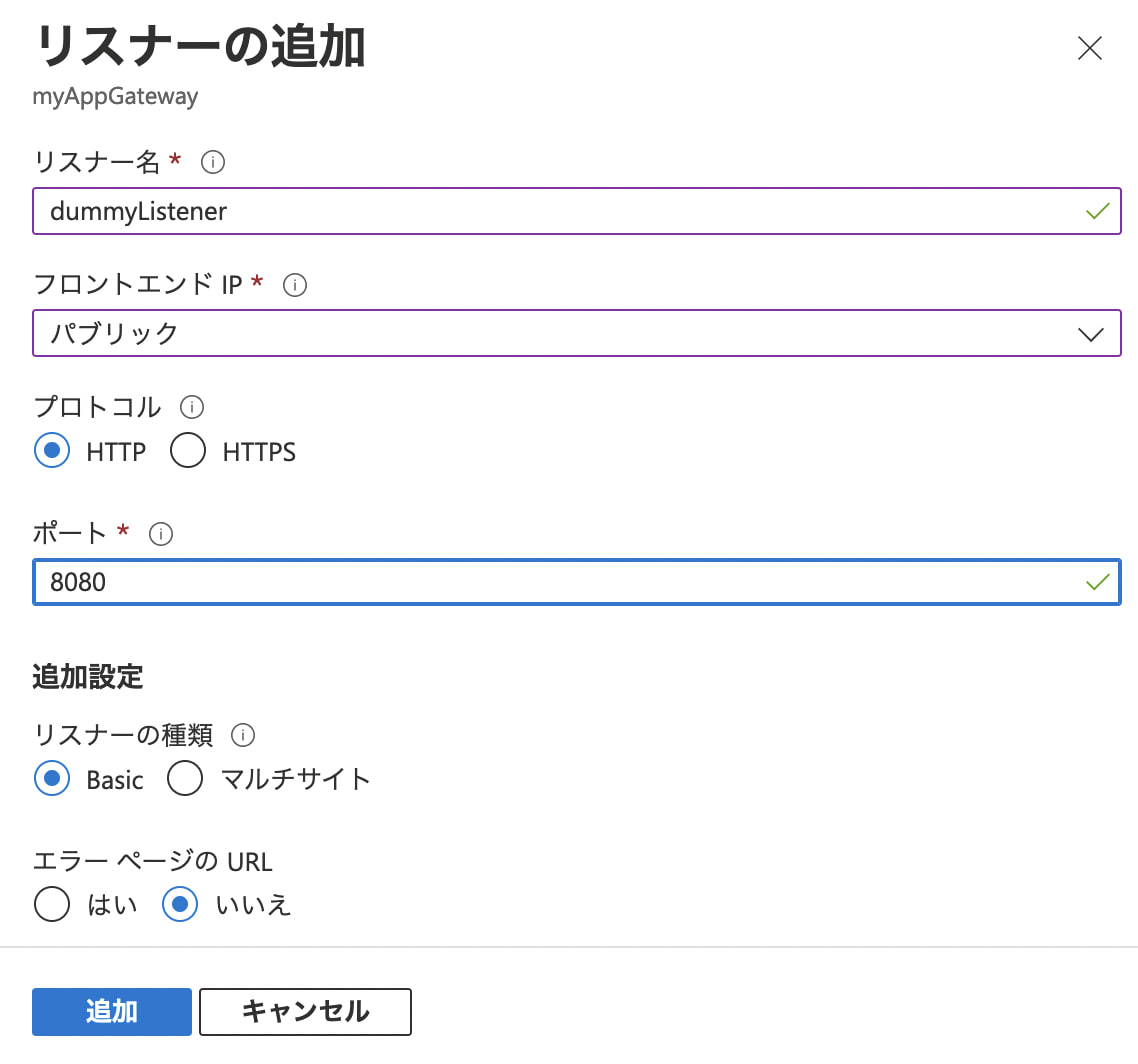

「リスナーの追加」パネルが表示される
- 名前 ... dummyListener
- プロントエンドIP ... パブリック
- プロトコル ... HTTP
- ポート ... 8080 (80以外のポートを指定)
- 他はデフォルトのまま
- [追加]ボタンをクリック
Application Gatewayの画面に戻る

リスナー追加パネル

ルーティング規則を追加

Application Gatewayの変更が完了するのを待ってから、引き続きAzure Portal上でApplication Gatewayの設定を行います。

ルール

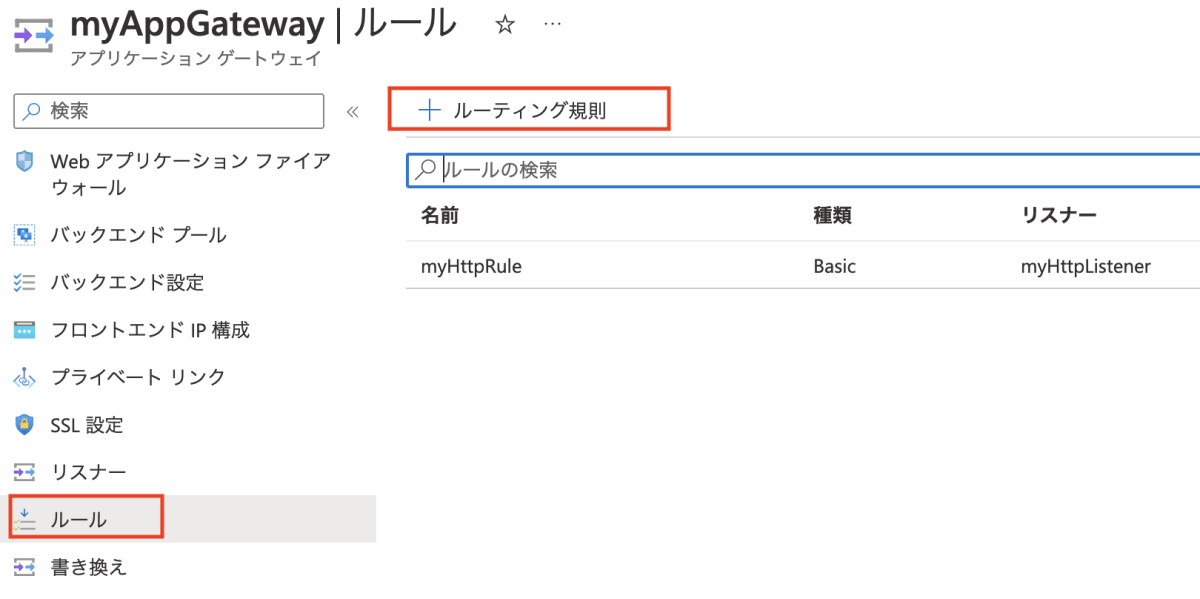

左のメニューから「ルール」をクリック
[+ルーティング規則]ボタンをクリック

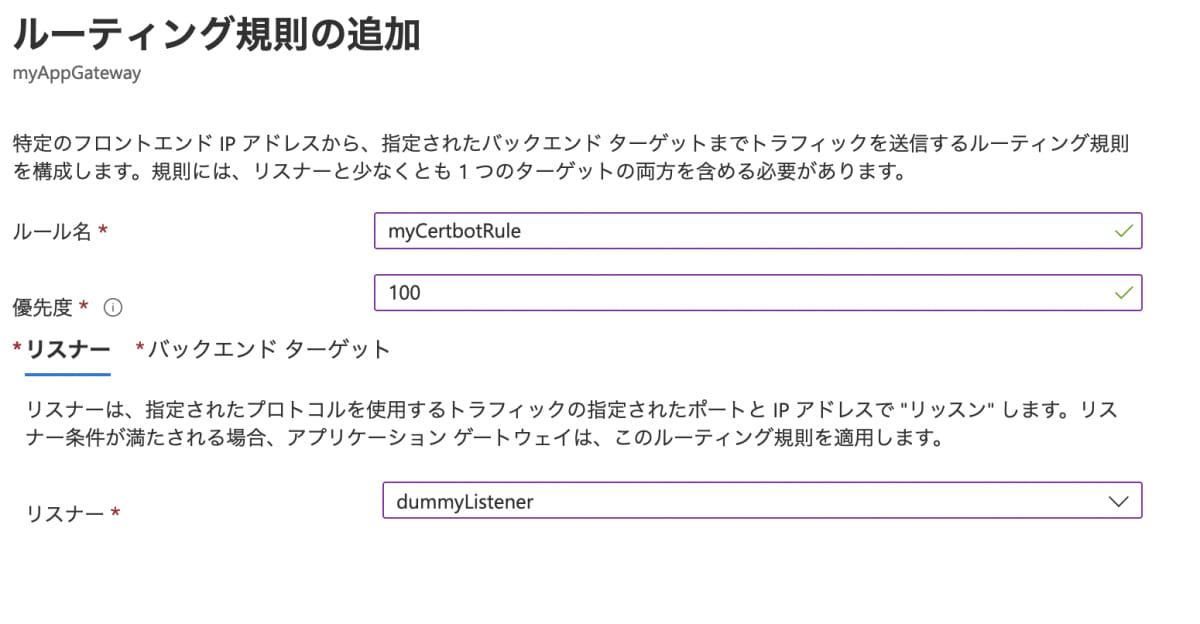

「ルーティング規則の追加」パネルが表示される
- ルール名 ... myCertbotRule
- 優先度 ... 100
- 「リスナー」タブをクリック
  -　リスナー ... 先ほど作った「dummyListener」を選択

ルール

「ルーティング規則の追加」パネルでの操作を継続
- 「バックエンドターゲット」タブをクリック
  - ターゲットの種類 ... 「バックエンドプール」を選択
  - バックエンドターゲット ... 元々作ってあった「myBackendPool」を指定
  - バックエンド設定 ... 元々作ってあった「myHttpSetting」を指定

ルール

「ルーティング規則の追加」パネルでの操作を継続
- 「バックエンドターゲット」タブでの操作を継続
  - パスベースの規則
    - 「パスベースの規則を作成するには複数のターゲットを追加します」をクリック

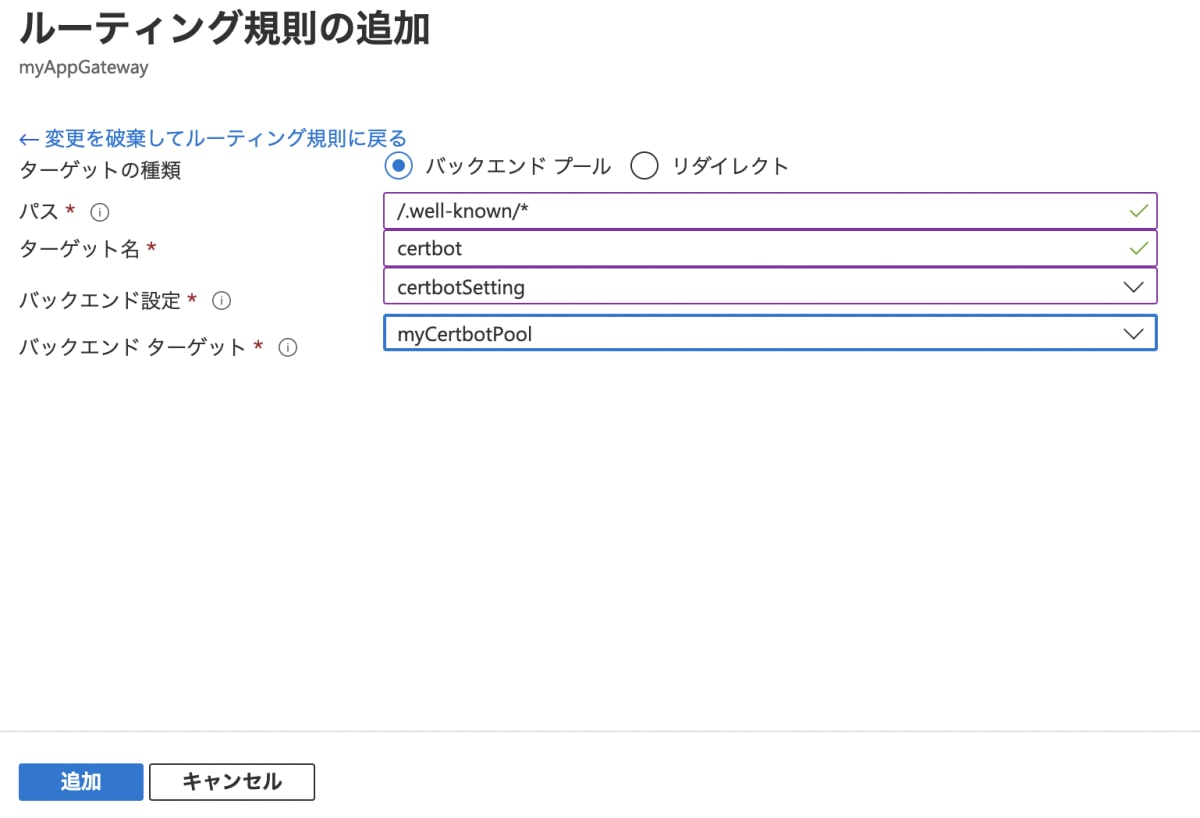

    - パスの指定画面が表示される
      - パス ... /.well-known/*
      - ターゲット名 ... certbot
      - バックエンド設定 ... 今回作った「certbotSetting」を指定
      - バックエンドターゲット ... 今回作った「myCertbotPool」を指定
      - [追加]ボタンをクリック
    - パスベースの規則の表示に戻る
  - [追加]ボタンをクリック
- 「ルーティング規則」の一覧に戻る

パス指定

ここまでの設定が終わるとブラウザで次のURLにアクセスできるようになっています。

http://FQDN名:8080/ あるいは
http://指定したDNS名.japaneast.cloudapp.azure.com:8080/

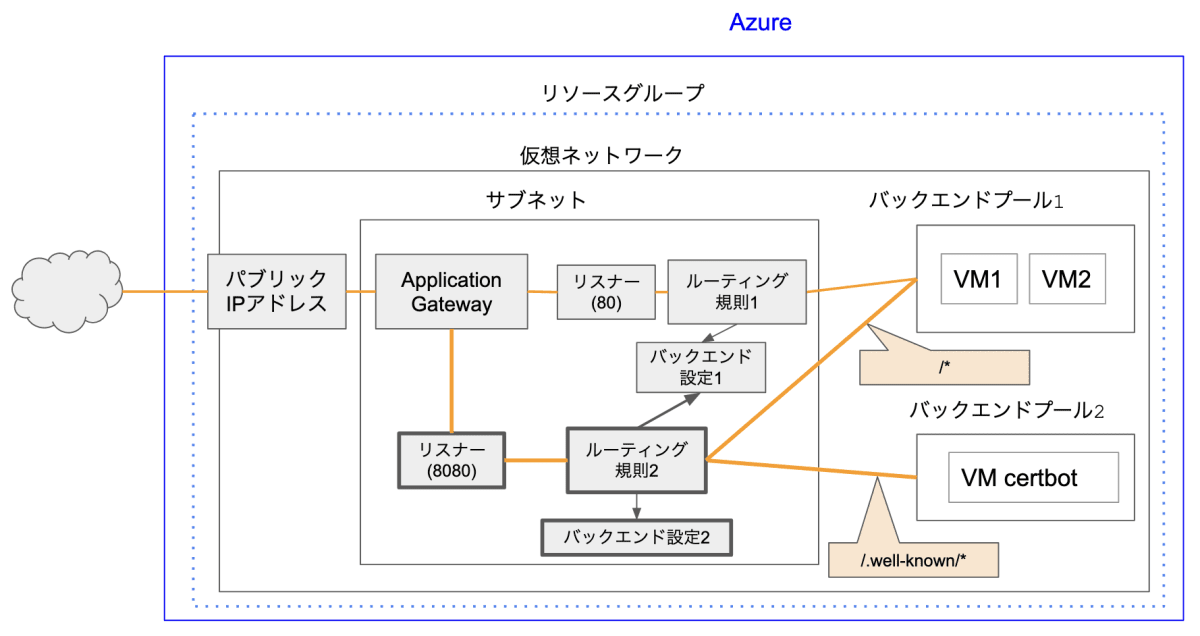

ルーティングの状態は次のようになっています。

暫定ルーティング

元のルーティング規則を削除

変更が完了するのを待ってから、Azure Portal上でApplication Gatewayの設定を続けます。

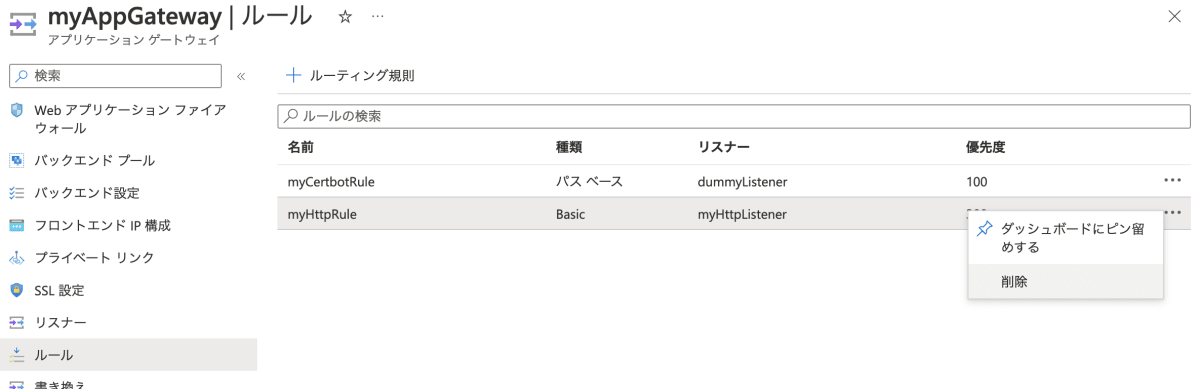

左のメニューから「ルール」をクリック
- ルールの一覧から、元々あった「myHttpRule」の右端の「…」のメニューから、「削除」をクリック
- 元の「myHttpRule」が削除され、元々あった「myHttpListner」が使えるようになる

ルールの削除

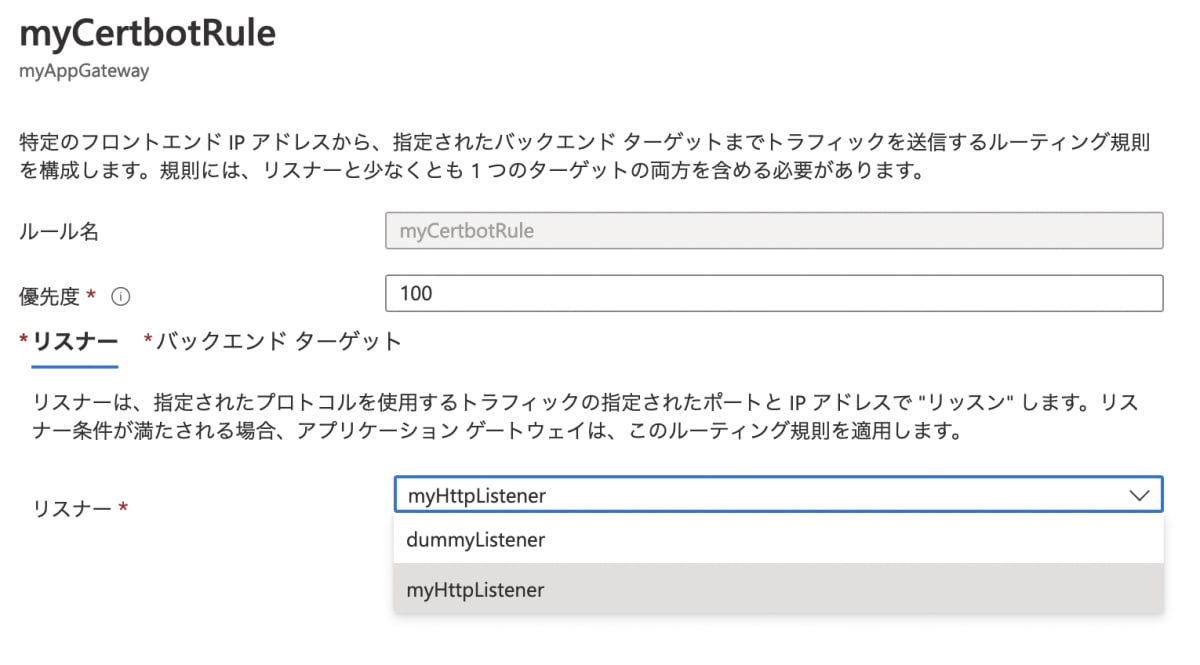

新しいルーティング規則を変更

変更が完了するのを待ってから、もう少しAzure Portal上でApplication Gatewayの設定を続けます。

左のメニューから「ルール」をクリック
- ルールの一覧から、今回作った「certbotRule」をクリック
- ルール内容のパネルが表示される
  - リスナーで「myHttpListner」を選択
  - [保存]ボタンをクリック

ルール編集パネル

これで一旦ルーティング規則の設定は終了です。

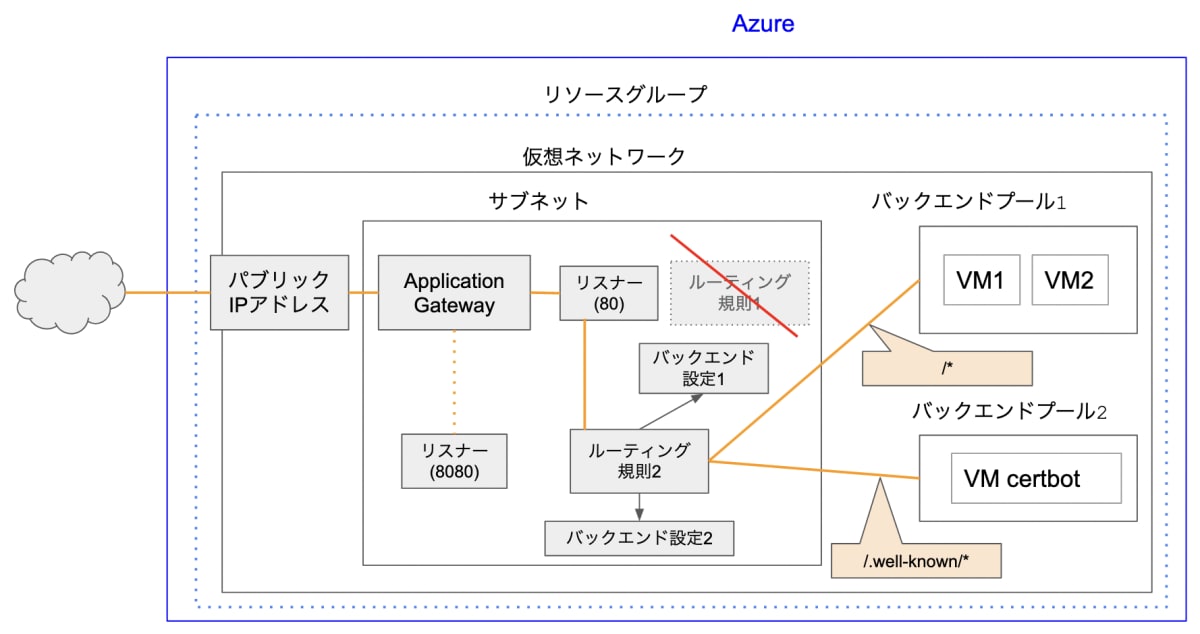

変更が完了すると、ルーティングの状態は次のようになっています。

新ルーティング

certbotによるSSL証明書発行

改めてcertbot用のVM上で操作します。Cloud Shell上から次のコマンドでssh接続してください。（各名称は自分の環境に合わせて設定してください）

CloudShell上

RGNAME="myAGgroup"
SERVERNAME="myVMcertbot"
VMIP=$(az vm show --show-details --resource-group $RGNAME --name $SERVERNAME --query publicIps -o tsv)
ssh azureuser@$VMIP

証明書を発行

接続したら、certbotを実行します。

certbot用VM上

sudo certbot certonly --nginx

初回のみ
- emailアドレスを尋ねられるので入力
- 利用条件を了承するか聞かれるので、（読んでから）「y」と入力
- emailアドレスを共有して良いか聞かれるので、「y]か「n」を入力
domain nameを聞かれるので、DNS名 + リージョンが入ったドメイン名（FQDN)を入力
- この例では「my-dns-name-2022.japaneast.cloudapp.azure.com」
次のように表示さればSSL証明書の発行に成功

証明書発行結果

Successfully received certificate.
Certificate is saved at: /etc/letsencrypt/live/my-dns-name-2022.japaneast.cloudapp.azure.com/fullchain.pem
Key is saved at:         /etc/letsencrypt/live/my-dns-name-2022.japaneast.cloudapp.azure.com/privkey.pem

メッセージにあるように、「/etc/letsencrypt/live/my-dns-name-2022.japaneast.cloudapp.azure.com/」に証明書ファイルが保存されます

証明書の連結

あとで利用するために、作った2つの証明書を連結します。引き続きcertbot用のVM上で操作します。

certbot用VM上

# 作業用ディレクトリ作成
mkdir ~/cert

# 連結
sudo openssl pkcs12 -export \
 -in /etc/letsencrypt/live/my-dns-name-2022.japaneast.cloudapp.azure.com/fullchain.pem \
 -inkey  /etc/letsencrypt/live/my-dns-name-2022.japaneast.cloudapp.azure.com/privkey.pem \
 -out ~/cert/combined.pfx

※ my-dns-name-2022.japaneast.cloudapp.azure.com の部分は、自分の環境に合わせて変更してください。

実行するとパスワードを2回聞かれるので、同じ値を指定してください。（※あとで使うので記録しておいてください。

アクセス権の変更

このあとCloud Shell上にコピーするために、アクセス権を変更します。

certbot用VM上

sudo chmod +r ~/cert/combined.pfx

証明書の期限

Let's Encryptで発行したSSL証明書の期限は90日です。期限が切れる前に更新する必要がありますが、その方法は別の機会に整理したいと思います。

HTTPSの設定方法

HTTPSを利用するには、Application GatewayのリスナーにSSL証明書を設定する必要があります。

(a) 証明書をローカルのダウンロード後、Portal画面からアップロード
(b) Key Vault経由で設定

今回は(b)のKey Vault経由を使ってみます。

Key Vaultとは

Key Vault は機密情報を格納する器のサービスです。
公式ページ Azure Key Vault についてによると、Key Vaultを使うと次のことが可能です。

シークレットの管理
キー管理
証明書の管理
- Azure および内部の接続されているリソースで使用するためのパブリックおよびプライベートの Transport Layer Security/Secure Sockets Layer (TLS/SSL) 証明書を簡単にプロビジョニング、管理、デプロイできます

今回のようにSSL証明書の管理にぴったりです。

azコマンドによるKey Vault作成

certbot用のVMから抜けてCloud Shellに戻り、次のように操作します。（各名称は自分の環境に合わせて変更してください）

CloudShell上

RGNAME="myAGgroup"
VAULTNAME="my-ag-vault"

az keyvault create --name $VAULTNAME --resource-group $RGNAME --location "japaneast"

"my-ag-vault" という名前の Key Vault （機密情報を格納する器）ができました。

ユーザー割り当てマネージド IDの作成

Applicatin GatewayからKey Vaultを利用するために、アクセス権限を付与する仕組みである「ユーザー割り当てマネージド ID（User-assigned managed identity）を利用します。

CloudShell上

RGNAME="myAGgroup"
IDNAME="myCertId"

az identity create --resource-group $RGNAME --name $IDNAME

成功すると次のような結果が返ってきます。

{
  "clientId": "xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxx",
  "id": "/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxx/resourcegroups/myAGgroup/providers/Microsoft.ManagedIdentity/userAssignedIdentities/myCertId",
  "location": "japaneast",
  "name": "myCertId",
  "principalId": "yyyyyyyy-yyyy-yyyy-yyyy-yyyyyyyy",
  "resourceGroup": "myAGgroup",
  "tags": {},
  "tenantId": "xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxx",
  "type": "Microsoft.ManagedIdentity/userAssignedIdentities"
}

この中の「principalId」を使って、さらに次のように権限を付与します。（シークレットの読み取りと、証明書の一覧/読み取りを許可）

CloudShell上

VAULTNAME="my-ag-vault"
ID="yyyyyyyy-yyyy-yyyy-yyyy-yyyyyyyy"

az keyvault set-policy -n $VAULTNAME --secret-permissions get \
--certificate-permissions get list --object-id $ID

※IDの値は先ほど結果の「principalId」の値を指定してください。

証明書の登録

次はKey Vaultに証明書を登録します。あまりスマートではありませんが、今回はいったんCloud Shell上にコピーしてくることにします。
（リソースグループ名、VM名は自分の環境に合わせて設定してください）

CloudShell上

# 作業用ディレクトリの作成
mkdir ~/cert

# VMのIPアドレスを取得
RGNAME="myAGgroup"
SERVERNAME="myVMcertbot"
VMIP=$(az vm show --show-details --resource-group $RGNAME --name $SERVERNAME --query publicIps -o tsv)

# コピーしてくる
scp azureuser@$VMIP:~/cert/combined.pfx ~/cert

次に、azコマンドでKey Vaultに登録します。

CloudShell上

VAULTNAME="my-ag-vault"
CERTNAME="myAGcert"
PASSWORD="連結に使ったパスワード"

az keyvault certificate import --vault-name $VAULTNAME --name $CERTNAME --password $PASSWORD -f ~/cert/combined.pfx

証明書の連結で使ったパスワードを指定してください。もし次のようにエラーが表示されたら、パスワードが間違っている可能性があります。

エラーメッセージ

We could not parse the provided certificate as .pem or .pfx. Please verify the certificate with OpenSSL

作業用証明書の削除

作業用に一時的に作成した証明書 ~/cert/combined.pfx は安全のために削除してください。Cloud Shell上、certbot用VM上それぞれで次のように削除してください。

rm ~/cert/combined.pfx

Application GatewayのHTTPS設定

ようやく準備が整いました。Application Gatewayの設定を行い、HTTPS通信ができるようにします。

リスナーの作成

azコマンドでの指定方法が理解できていないので、Portalの画面からHTTPS(ポート443)用のリスナーを新たに作ります。SSL証明書は先ほどKey Vaultに登録したもの利用します。

Azure Portal上で、作成済みのApplication Gatewayを表示します。

リスナー

左のメニューから「リスナー」をクリック
[+リスナーの追加]ボタンをクリック

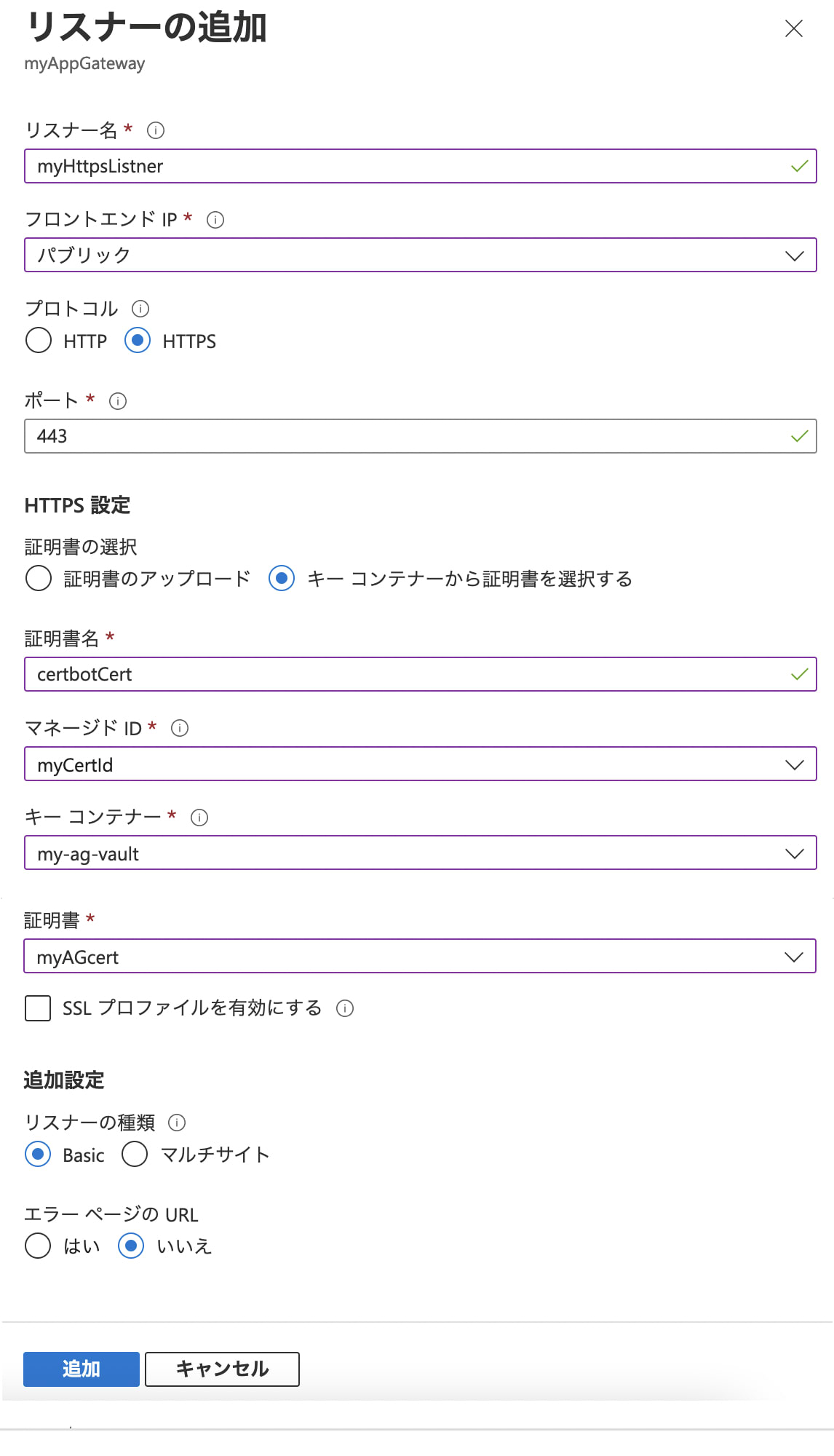

「リスナーの追加」パネルが表示される
- リスナー名 ... 「myHttpsListner」など（もっと区別しやすい名前が良いかもしれません）
- フロントエンドIP ... パブリックを選択
- プロトコル ... HTTPSを選択
- ポート ... 443
- HTTPS設定 ... 「キーコンテナから証明書を選択する」
- 証明書名 ... 「certbotCert」など、好みの名前を指定
- マネージドID ... [ユーザー割り当てマネージド IDの作成]で作成したID名
- キーコンテナ名 ... 作成たKey Vaultの名前
- 証明書 ... 「証明書の登録」で指定した証明書の名前（CERTNAMEの値）
- その他 ... デフォルトのまま
- [追加]ボタンをクリック
Application Gatewayの画面に戻る

HTTPSリスナー

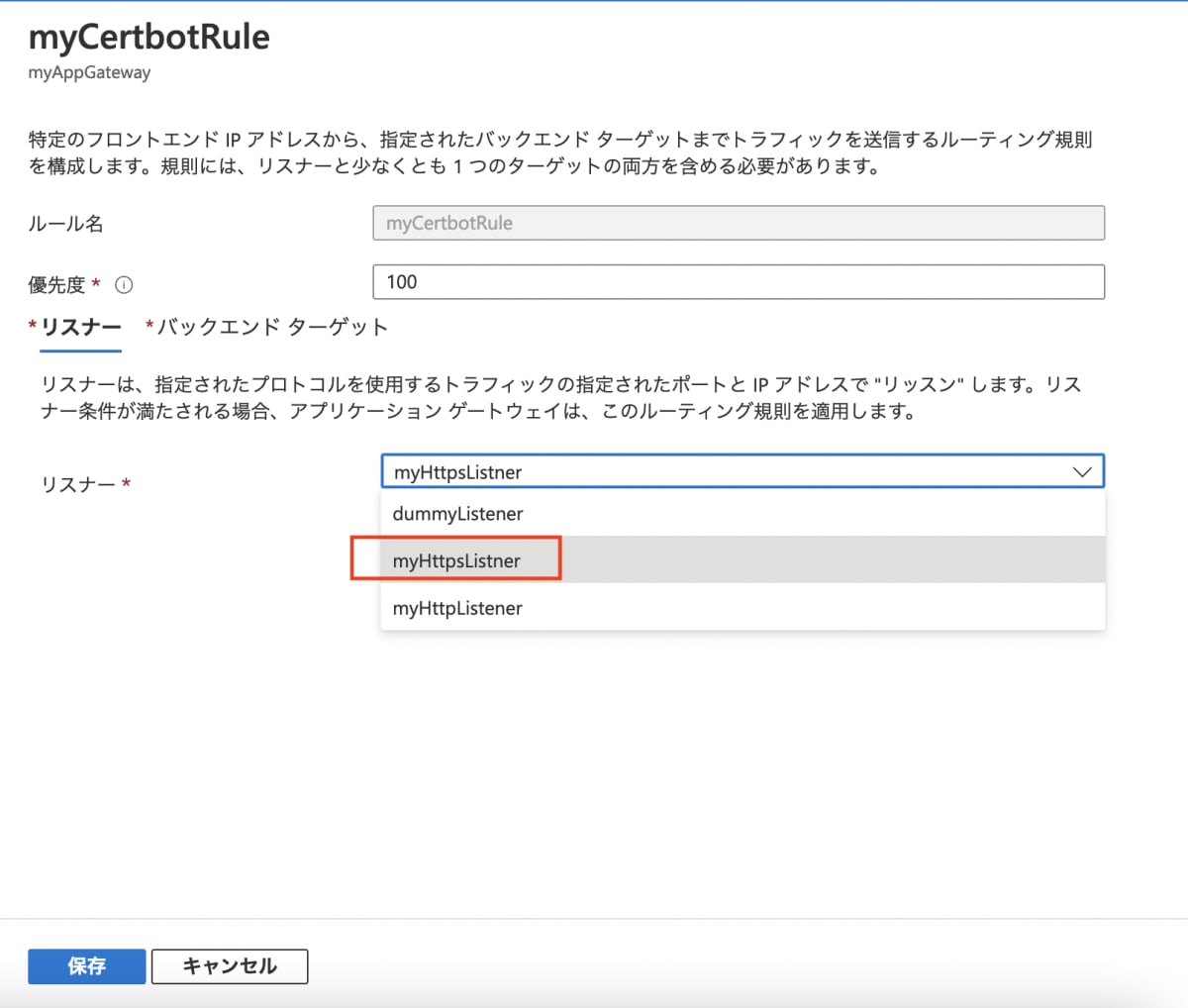

ルーティング規則の変更

最後にルーティング規則を変更し、HTTPS用のリスナーを利用します。引き続きAzure Portal上でApplication Gatewayの設定を行います。

左のメニューから「ルール」をクリック
ルーティング規則の一覧から、利用中のルール（myCertbotRule）をクリック
内容編集パネルが表示される
- 「リスナー」タブを選択
  - リスナー ... 先ほど作った「myHttpsListener」を選択
- [保存]ボタンをクリック

ルール

しばらく待つと（数十秒？）設定が反映され、ルーティングが次の状態になります。これでHTTPSの設定は完了です。

ルール

ブラウザからの確認

ブラウザからHTTPSでアクセスできるようになったはずです。

https://指定したDNS名.japaneast.cloudapp.azure.com/

まとめ

Let's Encrypt を使って Application Gateway をHTTPSで通信できるようになりました。一方、証明書の更新処理が課題として残っていますが、それは別の記事で整理する予定です。

はじめに

Aplication Gatewayを再構築する場合

DNS名の指定

azコマンドでのDNS指定

結果の確認

ブラウザでのアクセス

Let's Encryptを使ったHTTPS化

Application GatewayによるTLSの終端

Let's Encryptとは

Certbotの利用

サブネットの作成

VMの作成

VMのセットアップ

VMへの接続

Nginxのインストール

Certbotのインストール

Application Gatewayへのバックエンドプールの追加

Application Gatewayによるパス別のルーティング

実現したい姿

経由する姿

Application Gatewayへの新しいルーティング規則の追加

ダミーのリスナーを追加

ルーティング規則を追加

元のルーティング規則を削除

新しいルーティング規則を変更

certbotによるSSL証明書発行

証明書を発行

証明書の連結

アクセス権の変更

証明書の期限

HTTPSの設定方法

Key Vaultとは

azコマンドによるKey Vault作成

ユーザー割り当てマネージド IDの作成

証明書の登録

作業用証明書の削除

Application GatewayのHTTPS設定

リスナーの作成

ルーティング規則の変更

ブラウザからの確認

まとめ

シリーズの記事一覧

Discussion
