60km Keyboard の紹介
60km keyboard
60パーセント台のキーボードをこれまで使ってきて、もっと自分好みにキーの数、
配置などカスタム向けに特化させたくて、自作しました。

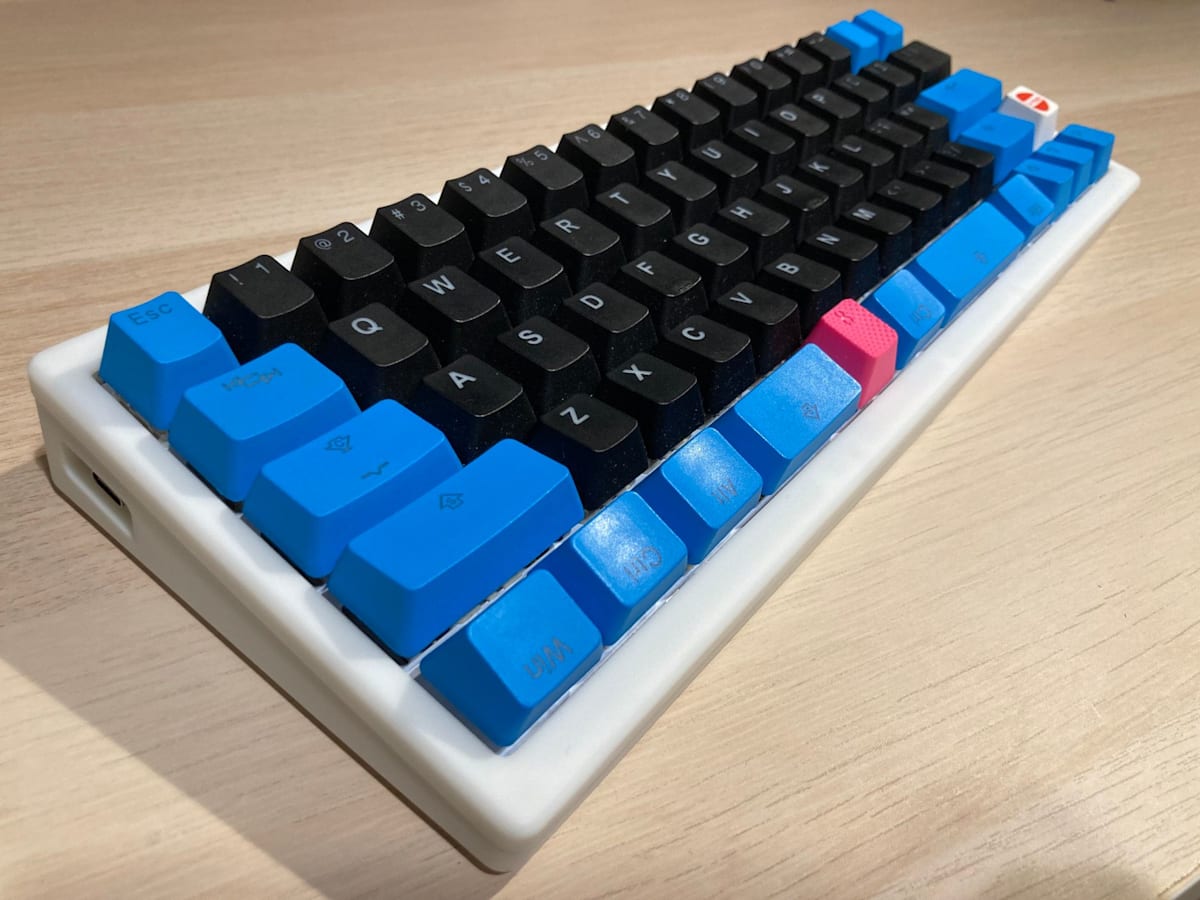

写真は、ケースに収めた様子です。
ケースは3Dプリントしています。
所有の3Dプリンターが30cm以上のプリントが不可なので、分割してプリントしました。
キーキャップは、「Tai-Hao Black / Blue PBT Double shot Backlit Keycap」になります。
キーボードレイアウト
キーキャップのサイズは固定です。
基本的には、カスタム前提のキーボードなので、好みに合わせてキーマップを変更します。
自分の場合、微妙にキーキャップの配置を変えています。
基本機能
ホットスワップ
ホットスワップ対応です。
後から、お好みに合わせてキースイッチの入れ替えが出来ます。
REMAP(VIA)
REMAP(VIA)対応です。
REMAP(VIA)サイトへの登録は済んでいませんが、必要なjsonファイルをgitで公開しています。
レイヤー
基本レイヤーと3つのレイヤーを持っています。
QMK firmwareのデフォルトです。
レイヤーの例
REMAPを導入したレイヤーの例としては以下の通りです。
カーソルキーを捨て、なるべくホームポジションから右手が動かないようにし、上下左右、Home、End、PageDown、PageUpを出来るように設計にしています。
バックライト
キーボード基板の下段の裏側に15個のバックライト実装しています。
点灯パターンは切り替え可能です。点灯パターンはQMK firmwareのデフォルトです。
Status LED
- Layer LED
- LEDの位置：1キー ※1
- レイヤー0(基本レイヤー)：点灯なし ※2
- レイヤー1：青
- レイヤー2：赤
- レイヤー3：紫
[レイヤー0]
[レイヤー1]
[レイヤー2]
[レイヤー3]
- Num lock LED
- LEDの位置：2キー ※1
- Num lock ON : 緑
- Num lock OFF: 点灯なし ※2
- Caps lock LED
- LEDの位置：3キー ※1
- Caps lock ON : 緑
- Caps lock OFF: 点灯なし ※2
※ここでは、Num lock ON（2キー）も点灯しています。
- カスタム用
- LEDの位置：4キー, 5キー ※1
- 未使用です。デフォルトはバックライトの点灯パターンと連動しています。
※1: キーボードレイアウト参照
※2: バックライトの点灯パターンと同上(例では、黄色の点灯パターンを設定しています)
応用機能
無線化
マイコンをBLE Pro Microに換装して、無線化できるように設計してあります。
現在確認中です。(20240929現在)
ビルドガイド
以下を参照してください。
