ゼロからのOS自作入門 メモ (Day5)
こんにちは、kaiwareです。
みかん本Day5(第5章)について、各種用語や詰まった箇所のメモを残す。
前回はこちら。

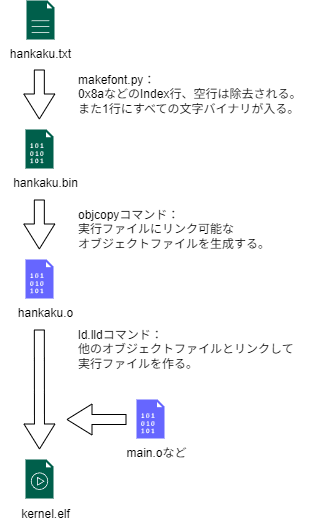

フォントファイルの埋め込み
GetFont()
// #@@range_begin(hankaku_bin)
extern const uint8_t _binary_hankaku_bin_start;
extern const uint8_t _binary_hankaku_bin_end;
extern const uint8_t _binary_hankaku_bin_size;
const uint8_t* GetFont(char c) {
auto index = 16 * static_cast<unsigned int>(c);
if (index >= reinterpret_cast<uintptr_t>(&_binary_hankaku_bin_size)) {
return nullptr;
}
return &_binary_hankaku_bin_start + index;
}
// #@@range_end(hankaku_bin)
- 埋め込んだ
hankaku.binファイルは、ソースコード中では_binary_hankaku_bin_*という特別な名前でアクセスできる。 -
hankaku.binには、1bitごとに塗る・塗らない(文字の前景・背景)情報が含まれている。- 前景なら1, 背景なら0
- 引数の
char cは1Byteで文字のIndexを表している- 16倍することで
hankaku.bin中の実際のStart Indexがわかる- 1文字の縦サイズが16pxなので、16px間隔でStart Indexがある
- 16倍することで
hankaku.txt例：
0x41 'A'
........
...@....
...@....
..@.@...
..@.@...
..@.@...
.@...@..
.@...@..
.@...@..
.@@@@@..
@.....@.
@.....@.
@.....@.
@.....@.
........
........
WriteAscii()
// #@@range_begin(write_ascii)
void WriteAscii(PixelWriter& writer, int x, int y, char c, const PixelColor& color) {
const uint8_t* font = GetFont(c);
if (font == nullptr) {
return;
}
for (int dy = 0; dy < 16; ++dy) {
for (int dx = 0; dx < 8; ++dx) {
if ((font[dy] << dx) & 0x80u) {
writer.Write(x + dx, y + dy, color);
}
}
}
}
// #@@range_end(write_ascii)
- 画面に表示するときには画像座標系になるため、左上から塗るpxを走査していく。
- 画像座標系：左上が原点で、y軸プラスが下向き
- 各文字の1行が1Byte(8bit)、縦幅が2Byte(16bit)
各行のビット演算の解説：
ここまでの実行結果(day05d):
コンソール

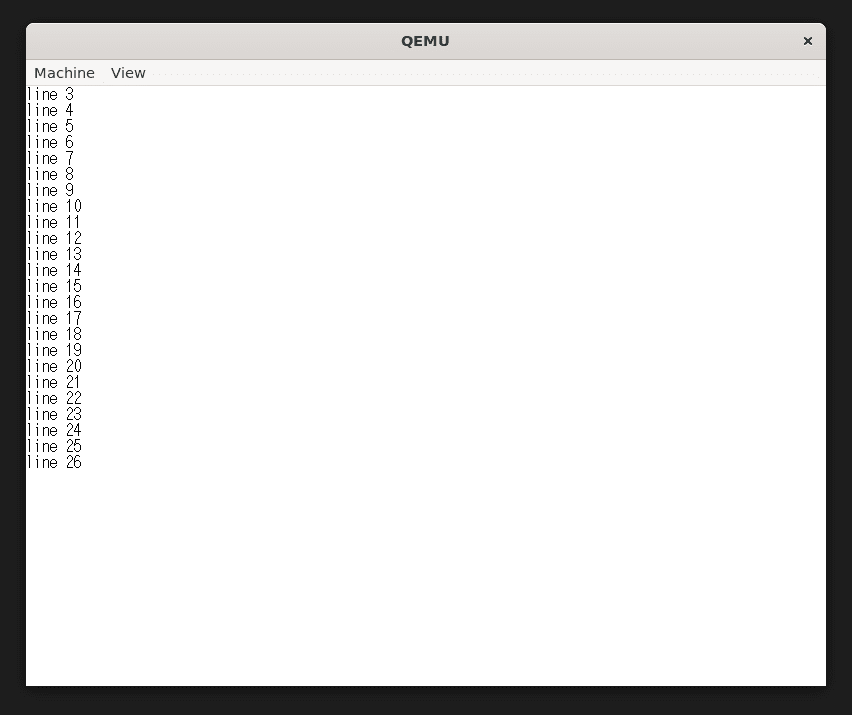

Consoleクラスは25行分の文字列しか保持しないようになっているため、line 3~26のみ表示される。
(末尾に改行が入っているため、25行目は空白になっている)
QEMUで実行するまで まとめ
cd ~
# C/C++環境のセットアップ
source ~/osbook/devenv/buildenv.sh
# カーネルのビルド
cd ~/workspace/mikanos/kernel
make
# ~/workspace/mikanos/kernel/kernel.elf ができていることを確認する
# edk2環境のセットアップ
cd ~/edk2
source edksetup.sh
# ブートローダーのビルド
build
# ~/edk2/Build/MikanLoaderX64/DEBUG_CLANG38/X64/Loader.efi ができていることを確認する
# QEMUで実行
~/osbook/devenv/run_qemu.sh ./Build/MikanLoaderX64/DEBUG_CLANG38/X64/Loader.efi ~/workspace/mikanos/kernel/kernel.elf
次回
備えよう
