こんにちは、kaiwareです。

みかん本Day2(第2章)について、各種用語や詰まった箇所のメモを残す。

前回はこちら。
https://zenn.dev/kaiware0x/articles/mikan-osbook-day1-2

EDK II (EDK2)

  • UEFIとその周辺のプログラムの開発キット
  • もともとIntel主導で開発されていた
  • OSS
  • MdePkg
    • 以下のヘッダを提供する
      • #include <Uefi.h>
      • #include <Library/Uefi.h>
  • 他にも様々なPkg(ライブラリ)が格納されている

EDK2を用いたUEFIアプリケーションの作成

大まかな手順：

  1. 自前パッケージ(MikanLoaderPkg)の編集
    • ビルドに使うソースファイルを作成、指定
    • エントリーポイントになる関数を指定
    • EDK2の中の使用するライブラリを指定
  2. edksetup.shの実行(初回のみ)
    • edkビルド設定ファイルを初期化する
  3. edk2/Conf/target.txtの編集
    • ターゲットアーキテクチャなどの設定を行う
  4. ビルド実行
    • EFIファイルが生成される
  5. QEMUなどで動作確認

メモ：

  • UEFIでPrintするときはワイド文字を使う必要がある
    • Print(L"Hello, Mikan World!\n");

ブートローダーのビルド

cd $HOME/edk2
ln -s $HOME/workspace/mikanos/MikanLoaderPkg ./ # シンボリックリンクを張る
source edksetup.sh # ターミナル起動時のみ。環境変数がセットされる
build
# Output: $HOME/edk2/Build/MikanLoaderX64/DEBUG_CLANG38/X64/Loader.efi

buildコマンドでのエラー

以下のエラーが出た。

kaiware@tslap:~/edk2$ build
Build environment: Linux-5.15.167.4-microsoft-standard-WSL2-x86_64-with-glibc2.35
Build start time: 17:42:21, May.10 2025

WORKSPACE        = /home/kaiware/edk2
EDK_TOOLS_PATH   = /home/kaiware/edk2/BaseTools
CONF_PATH        = /home/kaiware/edk2/Conf
PYTHON_COMMAND   = /usr/bin/python3


Processing meta-data .
Architecture(s)  = X64
Build target     = DEBUG
Toolchain        = CLANG38

Active Platform          = /home/kaiware/edk2/MikanLoaderPkg/MikanLoaderPkg.dsc


build.py...
/home/kaiware/edk2/MikanLoaderPkg/MikanLoaderPkg.dsc(...): error 4000: Instance of library class [RegisterFilterLib] is not found
        in [/home/kaiware/edk2/MdePkg/Library/BaseLib/BaseLib.inf] [X64]
        consumed by module [/home/kaiware/edk2/MikanLoaderPkg/Loader.inf]


- Failed -
Build end time: 17:42:21, May.10 2025
Build total time: 00:00:00

こちらの2の方法を参考に解決した。

https://github.com/uchan-nos/os-from-zero/blob/main/faq.md#registerfilterlib-関係のエラーで-mikanloaderpkg-がビルドできません

具体的には、MikanLoaderPkg/MikanLoaderPkg.dscに以下の行を追加した。

   PrintLib|MdePkg/Library/BasePrintLib/BasePrintLib.inf
+  RegisterFilterLib|MdePkg/Library/RegisterFilterLibNull/RegisterFilterLibNull.inf
   UefiBootServicesTableLib|MdePkg/Library/UefiBootServicesTableLib/UefiBootServicesTableLib.inf

再度buildコマンドを実行したところ、エラーなく終了し、以下のフォルダにLoader.efiファイルが生成された。

$HOME/edk2/Build/MikanLoaderX64/DEBUG_CLANG38/X64/Loader.efi

また次のコマンドで、ビルドしたLoader.efiをQEMUで実行してみる。

cd $HOME/edk2/Build/MikanLoaderX64/DEBUG_CLANG38/X64
$HOME/osbook/devenv/run_qemu.sh Loader.efi

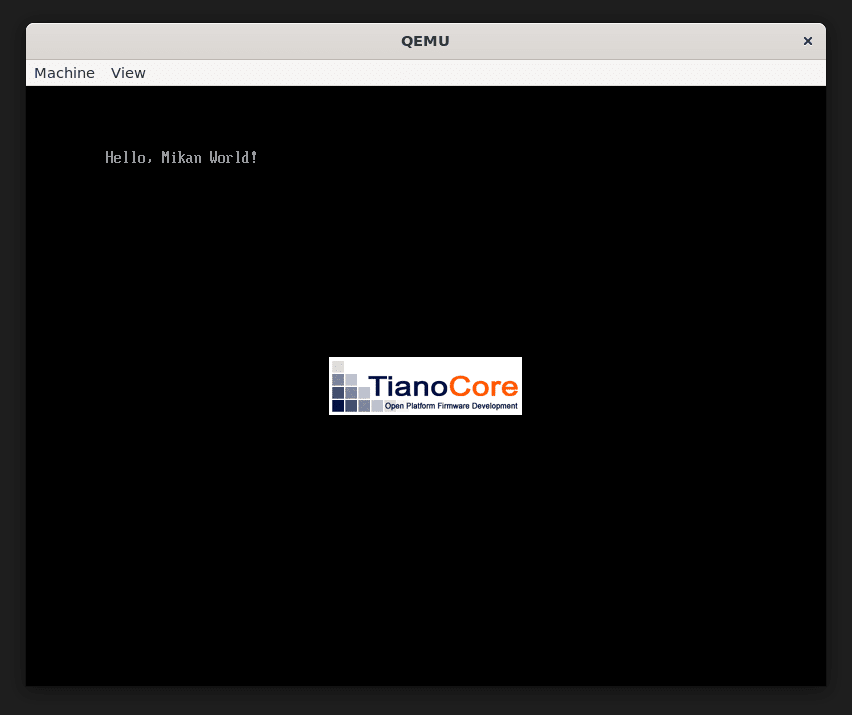

Hello, Mikan World!と表示されているため、正しく動作している。

Loader.efi 動作結果

メモリマップの取得

メモリマップを取得してファイル保存(csv)するように修正 (git checkout osbook_day02b)。

上記と同様にLoader.efiをビルドしてQEMUで実行。

実行結果：

alt text

map->buffer = 3FEA8A00, map->map_size = 000008A0

用意されている実行スクリプト$HOME/osbook/devenv/run_qemu.shでは、disk.imgというイメージファイルが生成されるようになっている。
このイメージを$HOME/mntにマウントし、出力されたメモリマップcsv(memmap)を表示してみる。

  • PhysicalStart
    • メモリ領域の先頭アドレス(16進数)
  • NumberOfPages
    • その領域のページ数(16進数)
    • UEFIにおいて、1Page = 4KiB
      • KiB = キビバイト, 1024Byte
  • Attribute
    • そのメモリ領域が使える用途を示すビット集合

先程のmap->buffer = 3FEA8A00と表を照らし合わせると、 Index=39~40 の間にメモリマップ(16KiB分)が格納されていることがわかる。

Index Type Type(name) PhysicalStart NumberOfPages Attribute
0 3 EfiBootServicesCode 00000000 1 F
1 7 EfiConventionalMemory 00001000 9F F
2 7 EfiConventionalMemory 00100000 700 F
3 A EfiACPIMemoryNVS 00800000 8 F
4 7 EfiConventionalMemory 00808000 8 F
5 A EfiACPIMemoryNVS 00810000 F0 F
6 4 EfiBootServicesData 00900000 B00 F
7 7 EfiConventionalMemory 01400000 3AB36 F
8 4 EfiBootServicesData 3BF36000 20 F
9 7 EfiConventionalMemory 3BF56000 2726 F
10 1 EfiLoaderCode 3E67C000 2 F
11 4 EfiBootServicesData 3E67E000 A F
12 9 EfiACPIReclaimMemory 3E688000 1 F
13 4 EfiBootServicesData 3E689000 1F7 F
14 3 EfiBootServicesCode 3E880000 B4 F
15 A EfiACPIMemoryNVS 3E934000 12 F
16 0 EfiReservedMemoryType 3E946000 1C F
17 3 EfiBootServicesCode 3E962000 10A F
18 6 EfiRuntimeServicesData 3EA6C000 5 F
19 5 EfiRuntimeServicesCode 3EA71000 5 F
20 6 EfiRuntimeServicesData 3EA76000 5 F
21 5 EfiRuntimeServicesCode 3EA7B000 5 F
22 6 EfiRuntimeServicesData 3EA80000 5 F
23 5 EfiRuntimeServicesCode 3EA85000 7 F
24 6 EfiRuntimeServicesData 3EA8C000 8F F
25 4 EfiBootServicesData 3EB1B000 6F7 F
26 7 EfiConventionalMemory 3F212000 4 F
27 4 EfiBootServicesData 3F216000 6 F
28 7 EfiConventionalMemory 3F21C000 1 F
29 4 EfiBootServicesData 3F21D000 7FE F
30 7 EfiConventionalMemory 3FA1B000 1 F
31 3 EfiBootServicesCode 3FA1C000 17F F
32 5 EfiRuntimeServicesCode 3FB9B000 30 F
33 6 EfiRuntimeServicesData 3FBCB000 24 F
34 0 EfiReservedMemoryType 3FBEF000 4 F
35 9 EfiACPIReclaimMemory 3FBF3000 8 F
36 A EfiACPIMemoryNVS 3FBFB000 4 F
37 4 EfiBootServicesData 3FBFF000 201 F
38 7 EfiConventionalMemory 3FE00000 8D F
39 4 EfiBootServicesData 3FE8D000 20 F
40 3 EfiBootServicesCode 3FEAD000 20 F
41 4 EfiBootServicesData 3FECD000 9 F
42 3 EfiBootServicesCode 3FED6000 1E F
43 6 EfiRuntimeServicesData 3FEF4000 84 F
44 A EfiACPIMemoryNVS 3FF78000 88 F
45 6 EfiRuntimeServicesData FFC00000 400 1

メモリマップとは？

メモリマップ（memory map）は、コンピュータのメモリ空間がどのように使われているかを示す地図のようなもの。

コンピュータのCPUは、アドレス（番地）を使ってメモリにアクセスするが、メモリ全体が自由に使えるわけではない。

🗺️ メモリは「用途ごとに区切られている」

たとえば、以下のように分かれて使われている（例：32bit OSの場合の典型的な配置）：

領域名 役割
0x00000000〜0x000FFFFF BIOSや割り込みテーブルなど
0x00100000〜0xBFFFFFFF 実際のRAM（プログラムやデータ）
0xC0000000〜0xFFFFFFFF OSカーネル・デバイスとの通信など

🏠 メモリを「一軒家の間取り」で例えると…

  • 玄関（低い番地）：OSの初期設定や割り込み処理の番地（BIOSの領域）
  • リビング：プログラムが実際に動くRAM
  • キッチン：ヒープ領域（動的に使われるメモリ）
  • 屋根裏部屋：スタック（関数の呼び出し履歴）
  • 屋根の上：OSカーネルや周辺機器が住んでいる領域（ユーザーは勝手に触れない）

🧩 実際の用途の分類（簡略化）

領域名 用途 備考
テキスト領域（.text） プログラムの命令 読み取り専用
データ領域（.data） 初期化済み変数 読み書き可能
BSS領域（.bss） 初期化されていない変数 起動時に0で埋まる
ヒープ（heap） malloc()などで動的に確保 拡張される領域
スタック（stack） 関数呼び出しや一時変数 上から下へ積まれる

🧪 なぜ重要？

  • OS開発や組み込み開発では、どのアドレスに何があるかを把握する必要がある
  • メモリ保護（セキュリティ）のため、領域を分けて管理する
  • デバイス制御では、メモリ空間にマッピングされたハードウェアレジスタを操作する（メモリマップドI/O）

💡 具体例：memmap コマンド（UEFIブート時など）

自作OSやブートローダでは、UEFIから以下のようなメモリマップ情報を取得できる：

Address: 0x0000000000000000 - 0x0000000000009FFF : Available (RAM)
Address: 0x000000000000A000 - 0x000000000000FFFF : Reserved (BIOS)
Address: 0x0000000000010000 - ...               : Available (RAM)

これにより「使っていいメモリ」「使ってはいけないメモリ」が分かる。

✅ まとめ

ポイント 説明
メモリマップとは？ メモリ空間の用途や意味を示す一覧表
なぜ必要？ OSやハードウェアが正しくメモリを使い分けるため
主な領域 テキスト、データ、ヒープ、スタック、デバイス領域など
どこで使う？ OS設計、デバイス制御、UEFI/BIOS開発、自作OSなど

メモリディスクリプタとは？

メモリディスクリプタ（Memory Descriptor）は、コンピュータの各メモリ領域(メモリマップ)の「住所・広さ・用途」を記録した一覧表の1行（1項目） のこと。
特に UEFI や OSのブート時 に使われる。

✅ そのメモリマップの「1項目」を指す！

メモリの1領域の情報を1個分だけ表したデータ構造が「メモリディスクリプタ」。

📦 イメージで言うと…

開始アドレス サイズ タイプ
0x00000000 640KB EfiConventionalMemory（通常RAM）

この1行が「メモリディスクリプタ」。

📦 UEFIの EFI_MEMORY_DESCRIPTOR の例（実物）

UEFI仕様では、メモリマップを構成するディスクリプタ構造体はこうなる：

typedef struct {
  UINT32 Type;
  EFI_PHYSICAL_ADDRESS PhysicalStart;
  EFI_VIRTUAL_ADDRESS VirtualStart;
  UINT64 NumberOfPages;
  UINT64 Attribute;
} EFI_MEMORY_DESCRIPTOR;

各フィールドの意味：

フィールド名 意味
Type メモリの種類（後述）
PhysicalStart このメモリ領域の先頭アドレス
NumberOfPages メモリのサイズ（4KB単位）
Attribute キャッシュ可能か、書き込み禁止かなどの属性

🧩 Type（種類）の例

値 意味
EfiConventionalMemory OSが使用できる通常メモリ
EfiLoaderCode / EfiBootServicesData 起動時に使われる領域
EfiRuntimeServicesCode UEFIランタイムサービス用
EfiReservedMemoryType 使用禁止の予約領域

🔧 どこで使われる？

OSやブートローダは、UEFIからこのメモリマップを受け取り、

  • 「どこが空いているメモリか？」
  • 「どこは使ってはいけないのか？」

をメモリディスクリプタを使って判断する。

🧠 例：自作OSのためのメモリマップ取得（UEFI環境）

UEFIアプリケーションではこんな風に取得する：

UINTN mapSize = 0;
EFI_MEMORY_DESCRIPTOR* memoryMap = NULL;
UINTN mapKey, descriptorSize;
UINT32 descriptorVersion;

// 最初に必要なサイズを取得（バッファなしで呼び出す）
gBS->GetMemoryMap(&mapSize, memoryMap, &mapKey, &descriptorSize, &descriptorVersion);

// バッファを確保して再取得
memoryMap = AllocatePool(mapSize);
gBS->GetMemoryMap(&mapSize, memoryMap, &mapKey, &descriptorSize, &descriptorVersion);

→ ここで memoryMap に格納される各構造体が メモリディスクリプタ。

メモリマップとメモリディスクリプタの関係を図にすると次のようになる。
今回の場合、CSV出力したメモリマップはIndex=0~45の46行あった。
つまり、メモリマップの中にメモリディスクリプタは46個格納されているということになる。

✅ まとめ

項目 内容
メモリディスクリプタとは？ メモリの一領域に関する情報（アドレス、サイズ、種類など）を1つ分まとめたもの
どこで使う？ OSやブートローダが、使ってよいメモリを判定するため
含まれる情報 開始アドレス、ページ数、用途（種類）、属性など
重要な理由 これがないと、誤ってデバイスや予約領域を上書きしてしまう恐れがある

糖衣構文 (Syntax Suger) とは？

人間にとって読みやすく・書きやすくするための書き方。
中身は同じでも、見た目が甘く（=糖衣）、理解しやすいようにした記法を指す。

🍬 例：Pythonでの糖衣構文

# 通常の書き方（内部でこう処理されている）
my_list = []
my_list.append(1)

# 糖衣構文（わかりやすい書き方）
my_list = [1]  # ← これが糖衣構文

✅ よくある糖衣構文の例

糖衣構文 展開される処理 内容
for x in items: iter()とnext()を使ったループ イテレータ処理の簡略化
@decorator 関数に別の関数を渡す デコレータの省略記法
a += b a = a + b 演算の省略記法

その他

Ansibleとは？

今回のMikanOSの開発環境構築にはAnsibleが用いられていた。
Ansible（アンシブル）は、ITインフラの自動化・構成管理・アプリケーションデプロイを簡単に実現できるオープンソースのツール。
特に次のような特徴から、DevOpsやシステム管理の現場で非常に広く使われている。

✅ Ansibleの概要

項目 内容
開発元 Red Hat（現在はIBM傘下）
言語 Pythonで実装されている
管理対象 Linux/Unix/Windowsサーバ、クラウド（AWS, Azure等）、ネットワーク機器 など
接続方法 SSH（またはWinRM）
インストール 管理側の1台に入れるだけ（エージェントレス）

🔧 何ができるのか？

Ansibleを使うことで、以下のタスクを自動化できる：

  • パッケージのインストール・アップデート（例：apt, yum, pip）
  • サービスの起動・停止・再起動
  • ファイルのコピー、テンプレート展開
  • ユーザーやグループの作成
  • VMやクラウドリソースの作成・破棄
  • アプリケーションのデプロイ

🧩 Ansibleの構成要素

1. Inventory（インベントリ）

  • 管理対象のホスト一覧を定義するファイル

  • 例：

    [web]
web1.example.com
web2.example.com

[db]
db1.example.com

2. Playbook（プレイブック）

  • 実行したい処理手順（Play）の集合

  • YAML形式で記述

  • 例：

    - hosts: web
  become: true
  tasks:
    - name: Install nginx
      apt:
        name: nginx
        state: present

3. Module（モジュール）

  • 処理の単位（ファイル操作、パッケージ管理、システム制御など）
  • 1000以上の公式モジュールがあり、自作も可能

4. Role（ロール）

  • Playbook の再利用可能な部品化（ファイル構造で管理）
  • 例：webサーバ用ロール, MySQLセットアップロール

5. Variables（変数）

  • 環境やホストによって異なる値を変数化できる

🚀 Ansibleの強みと利点

項目 内容
エージェントレス 管理対象にソフトを入れる必要なし（SSHで完結）
宣言的（Declarative） 「状態」を記述するだけでAnsibleが必要な操作を判断
YAMLベースで読みやすい コードが直感的で非エンジニアでも学びやすい
冪等性（idempotency） 同じPlaybookを何度実行しても結果は変わらない
拡張性 モジュール・フィルター・プラグインなど拡張可能

🧠 よくあるユースケース

シナリオ 使用例
Webサーバ構築 nginx, apache, PHP, SSL設定など
DBサーバ構築 PostgreSQLやMySQLのインストールと設定
CI/CD自動化 JenkinsやGitLabの構成管理やジョブ起動
クラウド制御 AWSのインスタンス作成やS3バケット作成
OS共通設定 firewall, sshd, cronなどのポリシー統一化

📘 実行例

ansible-playbook -i hosts site.yml

✅ まとめ

Ansibleは：

  • SSHベースのエージェントレス構成管理ツール
  • Playbook（YAML）で直感的に構成・操作を記述
  • インフラ構成、プロビジョニング、自動運用を統一的に管理できる

次回

https://zenn.dev/kaiware0x/articles/mikan-osbook-day3
