はじめに

こんにちは。クラウドエース株式会社で Application Modernization の設計開発を担当している水野と中原です。

今回は、CI/CD 手軽改善！DORA metrics × Cloud Deploy 実践例 についてご紹介します。

GitHub Actions や Cloud Build を使用して CI/CD を実装している人は増えてきていると思います。
ですが、「ビジネス改善に繋がる指標を決め、どう CI/CD を改善すれば良いか」までできている人はどれくらいいるでしょうか？
そんな人に向けて、DORA metrics と Cloud Deploy を使用して手軽に CI/CD を改善する方法をご紹介します。

DORA metrics とは

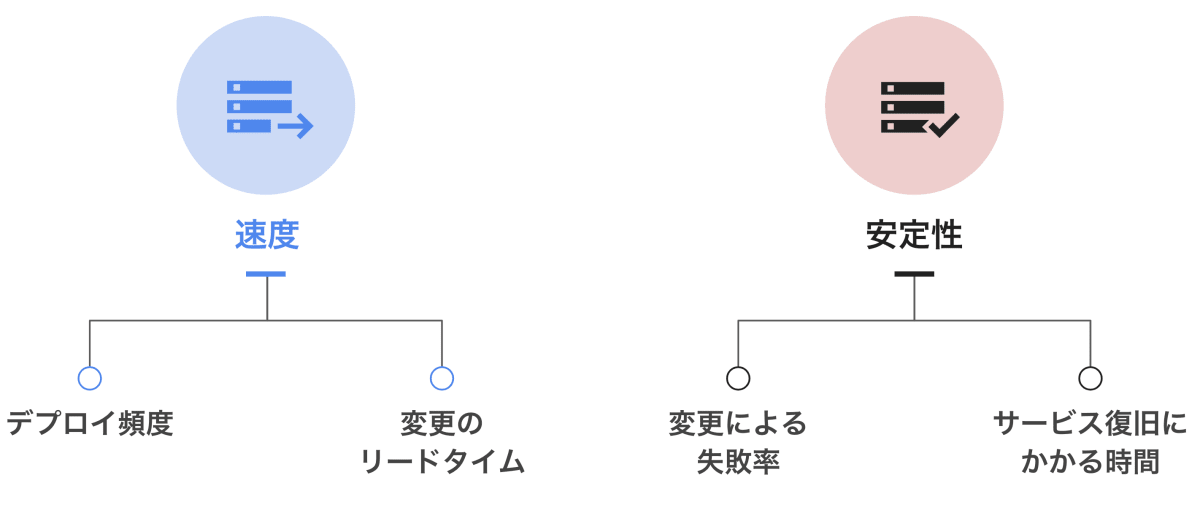

DORA metrics とは、DORA という DevOps を軸に調査・研究をしている Google のチームが提案している「4つのキー指標」です。Four Keys とも呼ばれています。
このキー指標を使用することで、ビジネス改善に繋がる DevOps 活動がしやすくなります。

dora metrics
引用：CI / CD の改善に役立つ？ Skaffold & Cloud Deploy

詳細な内容については、Google nak さんの記事がまとまっているのでこちらをご覧ください。

Cloud Deploy とは

Cloud Deploy とは、CD（継続的デリバリー）に特化した Google Cloud のフルマネージドサービスです。Cloud Deploy を使用することによりデプロイフローの自動化を簡単に実現できます。
また、Cloud Deploy は、内部で Skaffold を利用しています。
Skaffold は、コンテナ開発・ビルド・デプロイのための OSS コマンドラインツールです。環境に依存しないアーキテクチャであるため、ローカル環境でデリバリーパイプラインを使用することも可能です。

こんなデリバリーパイプラインが組める

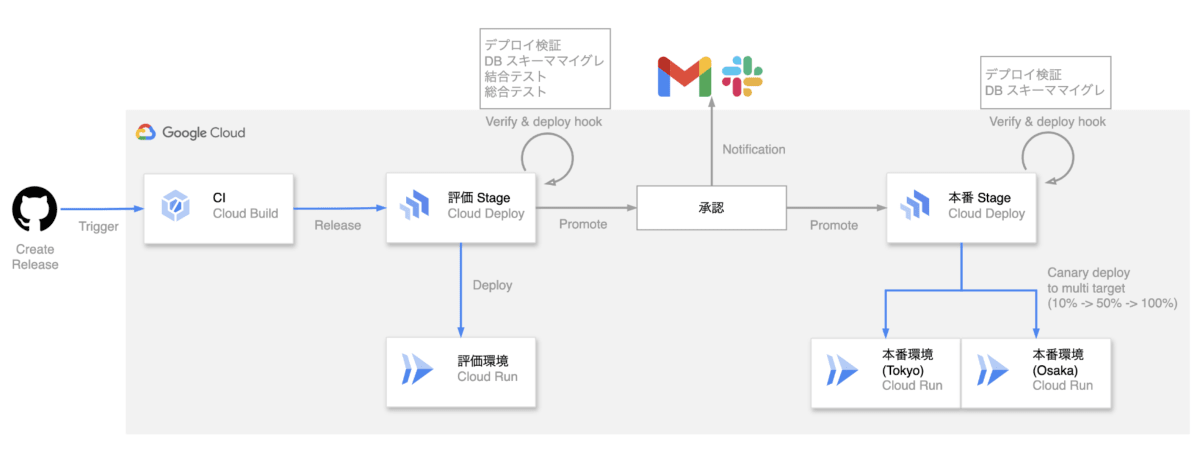

Cloud Deploy を利用することで以下のようなパイプラインを簡単に組むことができます。
デプロイ戦略（マルチターゲット、カナリア等）、ロールバック、デプロイ検証、デプロイフック、承認、通知、等のさまざまな機能を一元的に管理できます。
delivery pipeline
上記の例では、以下の流れになっています。

Git の操作（PR 更新、ブランチへの push 等）をトリガーに CI を起動（コンテナイメージは CI で push）
CI から Cloud Deploy を起動する
評価環境にイメージを自動リリース
デプロイ前後に必要な処理（デプロイ検証、デプロイフック）を行う（デプロイフックで DB スキーママイグレーションやテスト等を実施）
4 が成功すると自動で Promote され、承認者へ Slack 通知がいく（手動テスト等をしたい場合は、Promote を手動にすれば OK）
承認者が承認すると、次の Stage へ Promote
本番環境へカナリアリリースを開始
1 分ごとにフェーズ（10% -> 50% -> 100%）を自動移行

つまづきポイント

Cloud Deploy は非常に便利なツールなのですが、以下の点でつまづきやすいです。

アーキテクチャが少し複雑
管理する構成ファイルの数が多い

逆にここを理解できれば、実装の難易度がグンと下がります。
そのため、この 2 点を整理します。

Cloud Deploy のアーキテクチャ

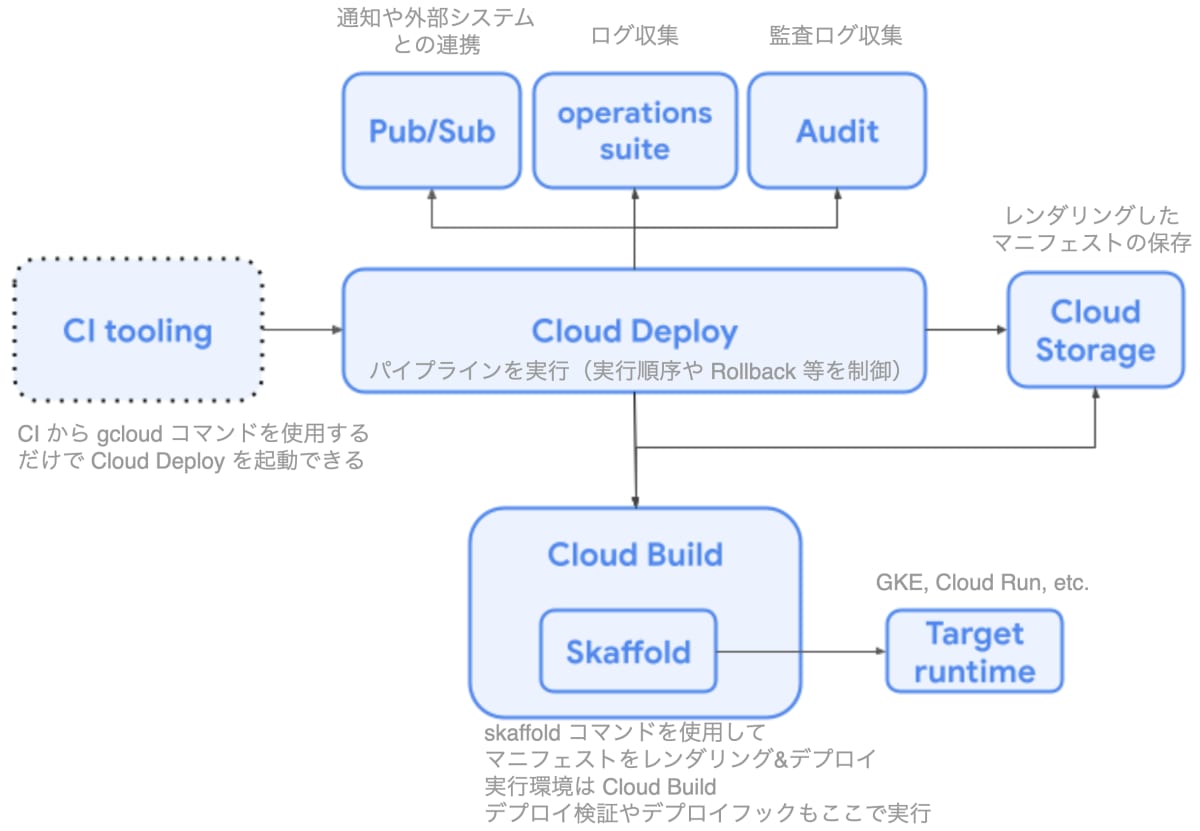

Cloud Deploy は以下のようなアーキテクチャを採用しています。
疎結合なアーキテクチャをとることで、柔軟な構成を組むことを可能にしています。
architecture

必要な構成ファイル

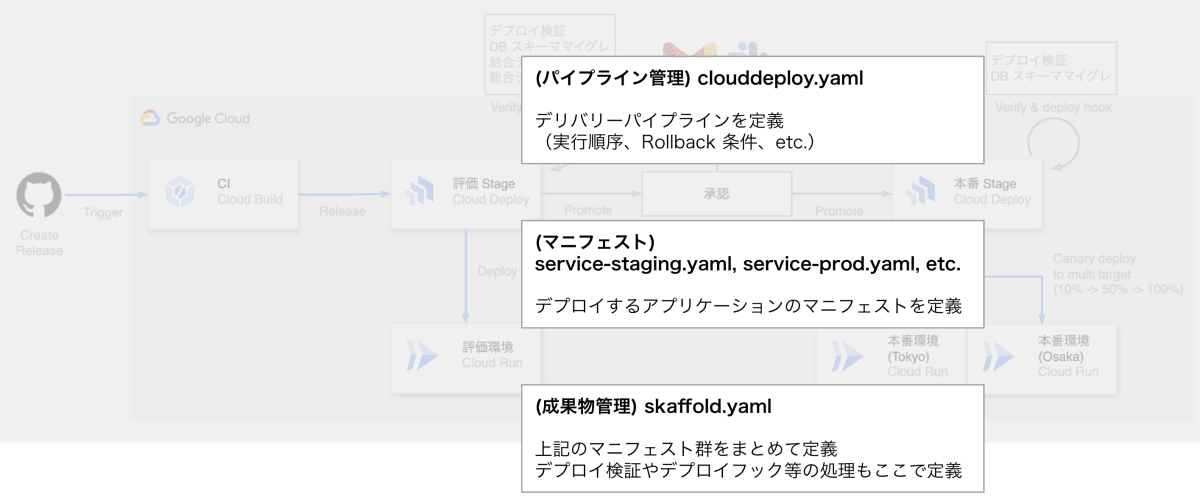

複数の yaml ファイルを作成する必要があります。
各 yaml ファイルの役割は以下です。詳細は実装例の部分でご紹介します。
delivery pipeline yaml

DORA metrics × Cloud Deploy のメリット

メリットは、DORA metrics のキー指標のうちの2つは Cloud Deploy で自動計装できる点です。計測→改善をより手軽に行うことができる便利な機能ですね。

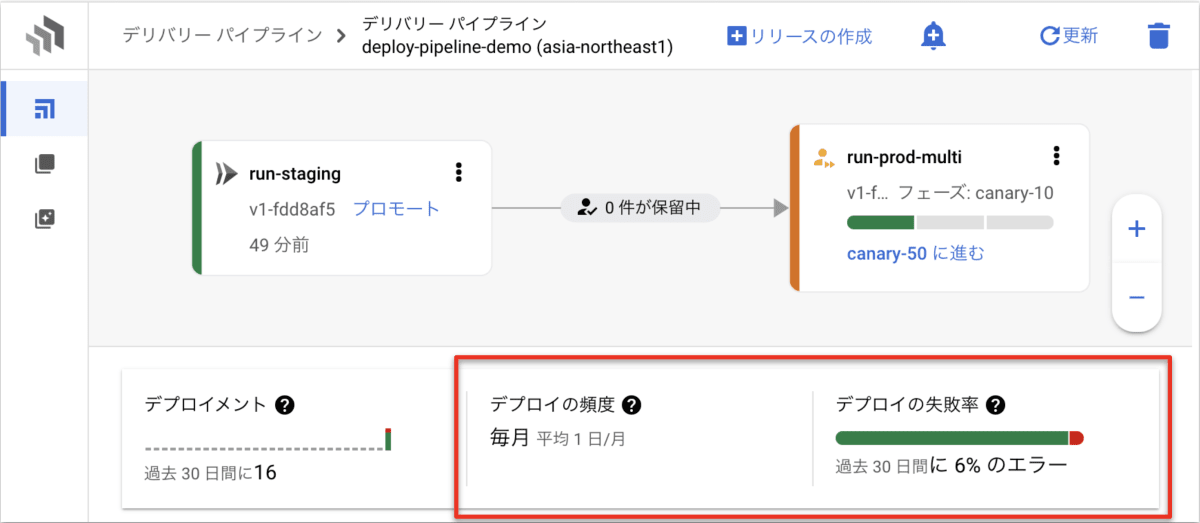

以下は、Cloud Deploy のコンソール画面です。
右下の赤枠内にある「デプロイの頻度」と「デプロイの失敗率」に着目してください。これは4つのキー指標である「デプロイ頻度」と「変更による失敗率」に相当します。実装なしに計測してくれるのは嬉しいですね。
cloud deploy console
他の指標に関しても、Cloud Deploy 以外のサービスを使うことで計測が可能です。
dora metrics measurement
計装方法は Google Cloud の公式ブログをご参照ください。

実装例

Cloud Deploy では、以下 3 種類の構成ファイルを作成することで、デリバリーパイプラインを構築できます。

clouddeploy.yaml (パイプライン管理): デリバリーパイプラインを定義する (実行順序、Rollback 等)。
*.yaml (マニフェスト)：デプロイするアプリケーションのマニフェストを定義する。（service-staging.yaml, service-prod.yaml等）
skaffold.yaml (成果物管理): マニフェスト群をまとめて定義する。また、デプロイ検証やデプロイフック等の処理もここで定義する。

ひとつずつおさえていきましょう。

clouddeploy.yaml

clouddeploy.yaml には、以下の内容を記述します。

DeliveryPipeline: 各環境のデプロイ方式や、デプロイの順番を記述します。
Target: デプロイ先のサービスを記述します。
Automation: デリバリーパイプラインの自動化を記述します。

以下は、clouddeploy.yaml の例です。

clouddeploy.yaml

apiVersion: deploy.cloud.google.com/v1
kind: DeliveryPipeline
metadata:
  name: release-delivery-pipeline
description: Delivery pipeline for application release
serialPipeline: # パイプラインステップ定義
  stages:
  - targetId: run-staging-target # 評価 Stage
    profiles: [staging]
    strategy:
      standard: # 通常デプロイ
        verify: true # デプロイ検証
        predeploy: # デプロイフック
          actions: ["staging-predeploy-action"]
        postdeploy: # デプロイフック
          actions: ["staging-postdeploy-action"]
  - targetId: run-prod-multi-target # 本番 Stage
    profiles: [prod]
    strategy:
      canary:
        runtimeConfig:
          cloudRun:
            automaticTrafficControl: true
        canaryDeployment: # カナリアデプロイ
          percentages: [10, 50]
          verify: false
          postdeploy:
            actions: ["prod-postdeploy-action"]
---
apiVersion: deploy.cloud.google.com/v1 # ターゲット定義
kind: Target
metadata:
  name: run-staging-target # serialPipeline.stages.targetId の値と合わせる
description: Cloud Run staging service
run: # Cloud Run のリージョン定義
  location: projects/[project_name]/locations/asia-northeast1
---
apiVersion: deploy.cloud.google.com/v1 # ターゲット定義
kind: Target
metadata:
  name: run-prod-multi-target # serialPipeline.stages.targetId の値と合わせる
description: Cloud Run production service in Tokyo and Osaka
requireApproval: true # 承認フラグ
multiTarget:
  targetIds: [ run-prod-tok, run-prod-osa ] # kind が Target になっている metadata.name の値と合わせる
---
apiVersion: deploy.cloud.google.com/v1 # ターゲット定義
kind: Target
metadata:
  name: run-prod-tok
description: Cloud Run production service in Tokyo
run: # Cloud Run のリージョン定義
  location: projects/[project_name]/locations/asia-northeast1
---
apiVersion: deploy.cloud.google.com/v1 # ターゲット定義
kind: Target
metadata:
  name: run-prod-osa
description: Cloud Run production service in Osaka
run: # Cloud Run のリージョン定義
  location: projects/[project_name]/locations/asia-northeast2
---
apiVersion: deploy.cloud.google.com/v1 # 自動化定義
kind: Automation
metadata:
  name: promote-staging-automation
description: Promote to prod
suspended: false
serviceAccount: sa-cicd@[project_name].iam.gserviceaccount.com
selector:
- target:
    id: run-staging-target # serialPipeline.stages.targetIdと値を合わせる
rules:
- promoteRelease:
    name: "promote-prod"
    wait: 1m # 自動 Promote するタイミング
    toTargetId: "@next" # Promote する Stage

上記のコードを見ると、以下のようなことがわかります。

DeliveryPipeline には、staging と prod の 2 つのステージがあります。
- 順序は、staging から prod となっています。
- staging では、通常のデプロイを行い、prod では、カナリアリリースを行っています。
- staging では、検証を行い、prod では、検証を行わないように設定されています。
- デプロイ前後にカスタムアクションが行われます。
Target には、staging、prod-multi、prod-tok、run-prod-osa の 4 つのターゲットがあります。
- prod-multiが、prod-tokとprod-osaに紐づくことで、マルチターゲットでデプロイされます。
- 各 Target は、Cloud Run にデプロイされます。
- prod-multiは事前に承認が必要です。
Automation には、自動化が記述されています。
- stagingが成功すると、1 分後に自動で prod に Promote されます。

clouddeploy.yaml のスキーマの詳細については、公式ドキュメントを参照してください。

DeliveryPipeline

項目	説明	備考
targetId	ターゲットの ID	Target.metadata.name と一致する必要あり
profiles	デプロイに使用するプロファイル
strategy	デプロイ戦略	standard: スタンダードデプロイ, canary: カナリアデプロイ

Target

項目	説明	備考
metadata.name	ターゲットの名前
description	ターゲットの説明
requireApproval	承認が必要かどうか	true: 承認が必要, false: 承認が不要
run.location	サービスのリージョン

Automation

項目	説明	備考
metadata.name	自動化の名前
description	自動化の説明
suspended	自動化が停止しているかどうか	true: 停止, false: 開始
serviceAccount	自動化を実行するサービスアカウント
selector	自動化の対象	Target.metadata.name と一致する必要あり
rules	自動化のルール

*.yaml

*.yaml には、環境ごとのデプロイ設定を記述します。

今回は、run-service-staging.yaml の例を示します。

run-service-staging.yaml

apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: deploy-run-service-staging
spec:
  template:
    spec:
      containers:
      - image: my-app-image

上記のコードを見ると、以下のようなことがわかります。

run-service-staging.yaml には、my-app-image がデプロイされます。（my-app-imageは Cloud Deploy を起動するgcloud deploy releasesコマンドの--imagesフラグで指定するイメージ名）

Service

項目	説明	備考
metadata.name	サービスの名前
spec.template.spec.containers.image	サービスのイメージ

skaffold.yaml

skaffold.yaml には、以下の内容を記述します。

profiles: 環境ごとのデプロイ設定を記述します。
deploy: デプロイ先のサービスを記述します。
verify: デプロイ検証を記述します。
customActions: デプロフックを記述します。

skaffold.yaml

apiVersion: skaffold/v4beta7
kind: Config
metadata:
  name: deploy-run
profiles:
- name: staging
  manifests:
    rawYaml:
    - run-service-staging.yaml
- name: prod
  manifests:
    rawYaml:
    - run-service-prod.yaml
deploy:
  cloudrun: {}
verify:
- name: verification
  container:
    name: verification-something
    image: ubuntu
    command: ["/bin/sh"]
    args: ["-c", 'echo "something"' ]
customActions:
- name: staging-predeploy-action
  containers:
  - name: predeploy-something
    image: ubuntu
    command: ["/bin/sh"]
    args: ["-c", 'echo "something"' ]
- name: staging-postdeploy-action
  containers:
  - name: postdeploy-something
    image: ubuntu
    command: ["/bin/sh"]
    args: ["-c", 'echo "something"' ]
- name: prod-postdeploy-action
  containers:
  - name: postdeploy-something
    image: ubuntu
    command: ["/bin/sh"]
    args: ["-c", 'echo "something"' ]

上記のコードを見ると、以下のようなことがわかります。

profiles には、staging と prod の 2 つのプロファイルがあります。
- staging では、run-service-staging.yaml がデプロイされます。
- prod では、run-service-prod.yaml がデプロイされます。
deploy には、Cloud Run にデプロイされます。
verify には、デプロイ後の検証が記述されています。
- verify を使用する場合は、clouddeploy.yaml の DeliveryPipeline の strategy 内で指定する必要があります。
- ここでの例では、echo が実行されるだけなので、実際には、テストコードが実行されることが想定されます。
customActions には、デプロイ前後のデプロフックが記述されています。
- customActions を使用する場合は、clouddeploy.yaml の DeliveryPipeline の strategy 内で指定する必要があります。
- predeploy-action では、デプロイ前のアクションが記述されています。
- postdeploy-action では、デプロイ後のアクションが記述されています。

skaffold.yaml のスキーマの詳細については、公式ドキュメントを参照ください。

Config

項目	説明	公式ドキュメント
metadata.name	設定の名前	skaffold
profiles	プロファイル	cloud deploy, skaffold
deploy	デプロイ	cloud deploy, skaffold
verify	検証	skaffold
customActions	デプロイ前後のアクション	skaffold

Cloud Deploy を起動する gcloud コマンド

以下のようなコマンドを CI 上で実行することで Cloud Deploy のパイプラインを起動できます。

gcloud deploy releases create ${RELEASE_NAME} --project=${PROJECT_ID} --region=${GOOGLE_CLOUD_REGION} --delivery-pipeline=${PIPELINE_NAME} --images=${IMAGE_NAME}=${GOOGLE_CLOUD_REGION}-docker.pkg.dev/${PROJECT_ID}/${ARTIFACT_REGISTRY_DIR}/${IMAGE_NAME}:${CI_COMMIT_TAG} --skaffold-file=./clouddeploy/skaffold.yaml

おわりに

今回は、CI/CD 手軽改善！DORA metrics × Cloud Deploy 実践例 についてご紹介しました。

少しでもビジネス改善に繋がるような CI/CD 手法として何かご参考になれば嬉しいです。
