◯概要

【もここのBlender VFXメッシュ自由研究】
引き続き簡単なサークル（円）メッシュの作り方のメモです。

シリンダーメッシュを作ったときに使った機能を応用して楽に作れました！

◯環境

Blender 3.4.1（メッシュ制作）

◯今回サークルメッシュを作る作戦

・シリンダーメッシュを追加する
（サイズ調整）

・シリンダーをサークルに変形する
・リング状にループ分割する

＋頂点カラーを設定する（ジオメトリノード）

◯サークルメッシュの作り方

▼1.シリンダーメッシュを追加する

・「Modeling」ワークスペースで、「Shift + A」>「Cylinder」でシリンダーを作成します。
・画面左下にシリンダーメッシュの調整ウィンドウが出るので「Vertices : 50」「Radius : 1m」「Depth:2m」「Cap Fill Type : Noting」「Generate UVs：オン」で設定します。

・コレクション（フォルダ）を追加して、フォルダ分けしておくとわかりやすくていいです。
リネームもしておきましょう。

▼2.サイズ調整（UE5用）

先にサイズを上げておいたほうが楽な気がしてきたので、この段階でサイズを上げておきました。

オブジェクトモード
・「N」キーでサイドメニューを表示して、メッシュのスケールは50倍（今回はUE5にもっていったときに直径１ｍになるようにしておきました。

他の

▼3.シリンダーをサークルに変形する

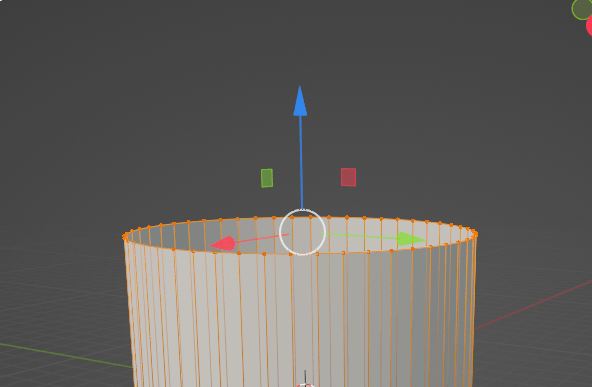

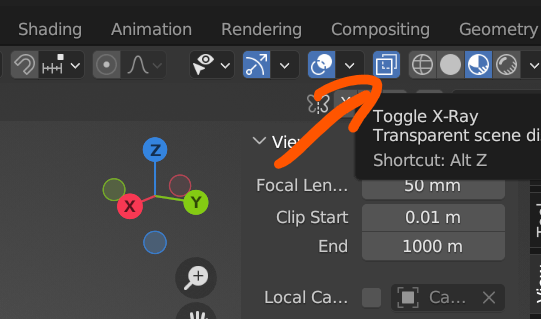

・エディットモードに切り替えて上の頂点を選択。

・「S」キーでスケールツールに切り替えて、「0」→「Enter」を入力すると選択した頂点を１箇所に集められます。

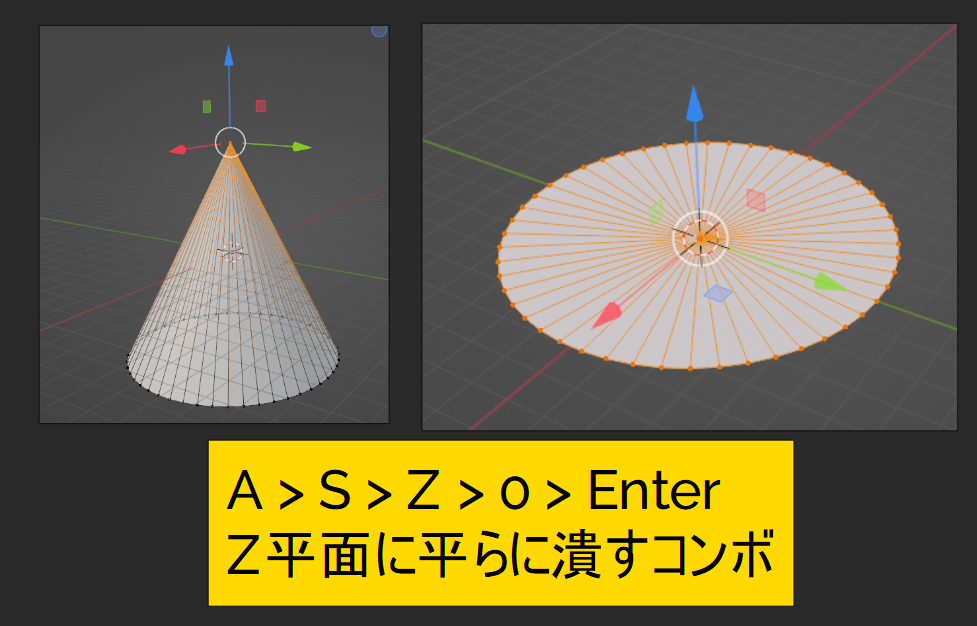

・続けて「A」キーで全選択　→　「S」キーでスケール　→　「Z」キー（Z軸のみに変形）　→　「０」→　「Enter」の順で入力すると、選択した頂点をZ方向に平らに潰すコンボが発動します。

Blenderはこの辺のショートカットコンボを覚えると結構楽しいですね^ ^

UVはこんな感じできれいな四角で正規化された状態です。

▼4.リング状にループ分割する（頂点アルファを設定したい場合）

頂点アルファを設定しない場合には、ここはスキップしてOKです。
（ポリゴン数が削減できるので）

・エディットモードで「Ctrl + R」でループカットモード
　→　「マウスホイール」をコロコロしてループ数を変更。（今回は１０くらい）
　→　「左クリック」でループ数確定
　→　「右クリック」でその場でループカット確定します。

5.Blenderチェック用マテリアル適用

以前の記事で作成した汎用マテリアルを適用していきます。
まだ作ってない場合は↓を作っておきましょう。

・「Shading」ワークスペースのNewの左から「MT_VFXMeshUVMap_Checker」（汎用チェッカーマテリアル（マット））を選択します。

このマテリアルの「color」アトリビュートにジオメトリノードから値を送ります。

6.マテリアルにジオメトリノードから頂点カラーを送る

ジオメトリノードから頂点カラーを設定することで、UVに対するカラー、アルファの調整がかなり楽になります。
これも作っておいた汎用のジオメトリノードをコピーして流用していきます。
もし作ってない場合は、先に↓を作っておきましょう。
（作ってある場合は、使い回し方法を参照してください）

＜ジオメトリノード使いまわし方法＞
・オブジェクトを選択して　→　モディファイアプロパティの「Add Modifier > Geometry Nodes」を選択

・Newの左のアイコンから、「上記で作った汎用ジオメトリノード」を選択します。
（Temp_GN_VFXMeshPoligon_000）

・（注意）ジオメトリノードエディタ内の↓のアイコンでテンプレを「コピー」しましょう。
※モディファイアプロパティの方は、同じアイコンでも新規作成らしくテンプレが使いまわせません…。アイコン同じなのが紛らわしい(_ _;)

・連番が増えてコピーされるので、わかりやすい名前にリネーム。
（メッシュと同じ名前とかだとわかりやすいかも。）

これで、マテリアルの「color」アトリビュートに頂点カラーが送られて頂点カラー/アルファが適用されました！
中央側のアルファはなしで設定しています。

ーーー
ノーマル設定は平面なので今回は特になし。

◯FBX書き出し

書き出し設定をしてFBX書き出しします。
↓参考
https://zenn.dev/animamococo5656/articles/e2c4d32d6f7dfd
　・1.編集メッシュを複製
　・2.ジオメトリノード適用
　・3.トランスフォームのフリーズ
のみ行えばOK！

※今回はジオメトリノードでUV設定はしていないので、
　・「▼4.UVアトリビュート適用」はしなくてOK！

◯まとめ

今回のサークルメッシュの作成手順は↓の感じでした。
