はじめに

kubebuilderを使ってCustom Controllerを作ってみたのですが、内部的な仕組みが全く理解できなかったのでコードを読みながら理解していきたいと思います。

Custom Controllerのアーキテクチャ

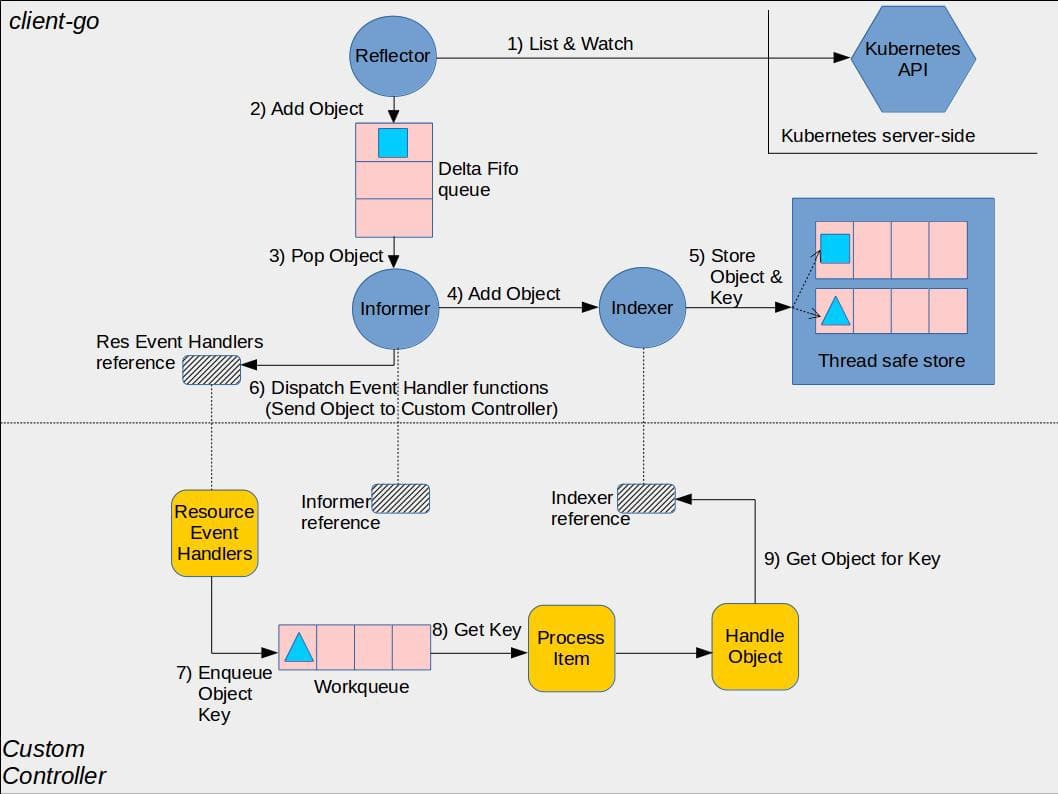

Kubernetesが公開しているsample-controllerのリポジトリには以下の図が公開されています。

Ref: https://github.com/kubernetes/sample-controller/blob/master/docs/controller-client-go.md

簡易的なController

今回はIndexerを提供しない、NewInformerを中心にコードを読んでいきたいと思います。以下にサンプルコードを置いておきます。

watchlist := cache.NewListWatchFromClient(
    clientset.CoreV1().RESTClient(),
    string(v1.ResourcePods),
    v1.NamespaceAll,
    fields.Everything(),
)

queue := workqueue.NewRateLimitingQueue(workqueue.DefaultControllerRateLimiter())

_, controller := cache.NewInformer(watchlist, &v1.Pod{}, 0, cache.ResourceEventHandlerFuncs{
    AddFunc: func(obj interface{}) {
        key, err := cache.MetaNamespaceKeyFunc(obj)
        if err == nil {
            fmt.Println(key) // default/nginx-cd55c47f5-hrgsw
            queue.Add(key) // workqueueにenqueueする
            fmt.Println(queue.Get()) // default/nginx-cd55c47f5-hrgsw false
        }
    },
})

stopCh := make(chan struct{})
defer close(stopCh)
go controller.Run(stopCh)
select {}

Controllerの起動

Controllerは起動時に以下の2点を行います。

  • Reflectorが起動時はList APIで既存リソースの情報をDelta FIFO QueueにEnqueueする。その後は、Watch APIで該当リソースのイベントを検知し、Delta FIFO QueueにEnqueueする。

  • Delta FIFO QueueにEnqueueされたら、オブジェクトをPopしてResourceEventHandler関数を実行する(この時、一般的なCustom Controllerはworkqueueにenqueueする)

func (c *controller) Run(stopCh <-chan struct{}) {
	defer utilruntime.HandleCrash()
	go func() {
		<-stopCh
		c.config.Queue.Close()
	}()
	r := NewReflector(
		c.config.ListerWatcher,
		c.config.ObjectType,
		c.config.Queue,
		c.config.FullResyncPeriod,
	)
	r.ShouldResync = c.config.ShouldResync
	r.WatchListPageSize = c.config.WatchListPageSize
	r.clock = c.clock
	if c.config.WatchErrorHandler != nil {
		r.watchErrorHandler = c.config.WatchErrorHandler
	}

	c.reflectorMutex.Lock()
	c.reflector = r
	c.reflectorMutex.Unlock()

	var wg wait.Group

    // List & Watch -> Enqueue to　Delta FIFO Queue
	wg.StartWithChannel(stopCh, r.Run)

    // Dequeue -> Resource Event Handlers
	wait.Until(c.processLoop, time.Second, stopCh)
	wg.Wait()
}

Watch & List

ListAndWatchでは、オブジェクトの取得と変更を監視します。

func (r *Reflector) Run(stopCh <-chan struct{}) {
	klog.V(3).Infof("Starting reflector %s (%s) from %s", r.expectedTypeName, r.resyncPeriod, r.name)
	wait.BackoffUntil(func() {
		if err := r.ListAndWatch(stopCh); err != nil {
			r.watchErrorHandler(r, err)
		}
	}, r.backoffManager, true, stopCh)
	klog.V(3).Infof("Stopping reflector %s (%s) from %s", r.expectedTypeName, r.resyncPeriod, r.name)
}

func (r *Reflector) ListAndWatch(stopCh <-chan struct{}) error {
	klog.V(3).Infof("Listing and watching %v from %s", r.expectedTypeName, r.name)

	err := r.list(stopCh)
	if err != nil {
		return err
	}

	resyncerrc := make(chan error, 1)
	cancelCh := make(chan struct{})
	defer close(cancelCh)
	go func() {
		resyncCh, cleanup := r.resyncChan()
		defer func() {
			cleanup()
		}()
		for {
			select {
			case <-resyncCh:
			case <-stopCh:
				return
			case <-cancelCh:
				return
			}
			if r.ShouldResync == nil || r.ShouldResync() {
				klog.V(4).Infof("%s: forcing resync", r.name)
				if err := r.store.Resync(); err != nil {
					resyncerrc <- err
					return
				}
			}
			cleanup()
			resyncCh, cleanup = r.resyncChan()
		}
	}()

	retry := NewRetryWithDeadline(r.MaxInternalErrorRetryDuration, time.Minute, apierrors.IsInternalError, r.clock)
	for {
		select {
		case <-stopCh:
			return nil
		default:
		}

		timeoutSeconds := int64(minWatchTimeout.Seconds() * (rand.Float64() + 1.0))
		options := metav1.ListOptions{
			ResourceVersion: r.LastSyncResourceVersion(),
			TimeoutSeconds: &timeoutSeconds,
			AllowWatchBookmarks: true,
		}

		start := r.clock.Now()
		w, err := r.listerWatcher.Watch(options)
		if err != nil {
			if utilnet.IsConnectionRefused(err) || apierrors.IsTooManyRequests(err) {
				<-r.initConnBackoffManager.Backoff().C()
				continue
			}
			return err
		}

		err = watchHandler(start, w, r.store, r.expectedType, r.expectedGVK, r.name, r.expectedTypeName, r.setLastSyncResourceVersion, r.clock, resyncerrc, stopCh)
		retry.After(err)
		if err != nil {
			if err != errorStopRequested {
				switch {
				case isExpiredError(err):
					klog.V(4).Infof("%s: watch of %v closed with: %v", r.name, r.expectedTypeName, err)
				case apierrors.IsTooManyRequests(err):
					klog.V(2).Infof("%s: watch of %v returned 429 - backing off", r.name, r.expectedTypeName)
					<-r.initConnBackoffManager.Backoff().C()
					continue
				case apierrors.IsInternalError(err) && retry.ShouldRetry():
					klog.V(2).Infof("%s: retrying watch of %v internal error: %v", r.name, r.expectedTypeName, err)
					continue
				default:
					klog.Warningf("%s: watch of %v ended with: %v", r.name, r.expectedTypeName, err)
				}
			}
			return nil
		}
	}
}

Delta FIFO Queue

リソースの変更を変更を検知するとDelta FIFO QueueへEnqueueします。例えば、リソースが作成されたことを検知した場合はDeltaType = "Added"を付与してEnqueueします。

func (f *DeltaFIFO) Add(obj interface{}) error {
	f.lock.Lock()
	defer f.lock.Unlock()
	f.populated = true
	return f.queueActionLocked(Added, obj)
}

func (f *DeltaFIFO) queueActionLocked(actionType DeltaType, obj interface{}) error {
	id, err := f.KeyOf(obj)
	if err != nil {
		return KeyError{obj, err}
	}
	oldDeltas := f.items[id]
	newDeltas := append(oldDeltas, Delta{actionType, obj})
	newDeltas = dedupDeltas(newDeltas)

	if len(newDeltas) > 0 {
		if _, exists := f.items[id]; !exists {
			f.queue = append(f.queue, id)
		}
		f.items[id] = newDeltas
		f.cond.Broadcast()
	} else {
		if oldDeltas == nil {
			klog.Errorf("Impossible dedupDeltas for id=%q: oldDeltas=%#+v, obj=%#+v; ignoring", id, oldDeltas, obj)
			return nil
		}
		klog.Errorf("Impossible dedupDeltas for id=%q: oldDeltas=%#+v, obj=%#+v; breaking invariant by storing empty Deltas", id, oldDeltas, obj)
		f.items[id] = newDeltas
		return fmt.Errorf("Impossible dedupDeltas for id=%q: oldDeltas=%#+v, obj=%#+v; broke DeltaFIFO invariant by storing empty Deltas", id, oldDeltas, obj)
	}
	return nil
}

Informer

一方、InformerはDelta FIFO QueueへEnqueueされるのを待ちます。

func (c *controller) processLoop() {
	for {
		obj, err := c.config.Queue.Pop(PopProcessFunc(c.config.Process))
		if err != nil {
			if err == ErrFIFOClosed {
				return
			}
			if c.config.RetryOnError {
				c.config.Queue.AddIfNotPresent(obj)
			}
		}
	}
}

Delta FIFO QueueへEnqueueされるとオブジェクトをPopし、ResourceEventHandler関数を実行します。

func (f *DeltaFIFO) Pop(process PopProcessFunc) (interface{}, error) {
	f.lock.Lock()
	defer f.lock.Unlock()
	for {
		for len(f.queue) == 0 {
			if f.closed {
				return nil, ErrFIFOClosed
			}
			f.cond.Wait()
		}
		id := f.queue[0]
		f.queue = f.queue[1:]
		depth := len(f.queue)
		if f.initialPopulationCount > 0 {
			f.initialPopulationCount--
		}
		item, ok := f.items[id]
		if !ok {
			klog.Errorf("Inconceivable! %q was in f.queue but not f.items; ignoring.", id)
			continue
		}
		delete(f.items, id)
		if depth > 10 {
			trace := utiltrace.New("DeltaFIFO Pop Process",
				utiltrace.Field{Key: "ID", Value: id},
				utiltrace.Field{Key: "Depth", Value: depth},
				utiltrace.Field{Key: "Reason", Value: "slow event handlers blocking the queue"})
			defer trace.LogIfLong(100 * time.Millisecond)
		}

        // ResourceEventHandler関数を実行する
		err := process(item)
		if e, ok := err.(ErrRequeue); ok {
			f.addIfNotPresent(id, item)
			err = e.Err
		}

		return item, err
	}
}

Resource Event Handlers

ResourceEventHandlerではEnqueueされたオブジェクトが作成、更新、削除かどうかを判断して実行します。

func processDeltas(
	handler ResourceEventHandler,
	clientState Store,
	transformer TransformFunc,
	deltas Deltas,
) error {
	for _, d := range deltas {
		obj := d.Object
		if transformer != nil {
			var err error
			obj, err = transformer(obj)
			if err != nil {
				return err
			}
		}

		switch d.Type {
		case Sync, Replaced, Added, Updated:
			if old, exists, err := clientState.Get(obj); err == nil && exists {
				if err := clientState.Update(obj); err != nil {
					return err
				}
				handler.OnUpdate(old, obj)
			} else {
				if err := clientState.Add(obj); err != nil {
					return err
				}
				handler.OnAdd(obj)
			}
		case Deleted:
			if err := clientState.Delete(obj); err != nil {
				return err
			}
			handler.OnDelete(obj)
		}
	}
	return nil
}

おわりに

Kubernetes公式のsample-controllerとclient-goを読み込むことでCustom Controllerが内部でどのように動いているか理解することができました。OSSのコードを読むことは大事ですね！
