【fusion360】ドーム型オブジェクトを作成する手順メモ

手順

ドーム型オブジェクトを作成

• YZ平面で「フィット点スプライン」で断面を作成
  （断面の段階で中空にするか、後でシェルで中空にするかはお好みで）
• プロファイルを回転させる


ドーム表面に穴を開ける

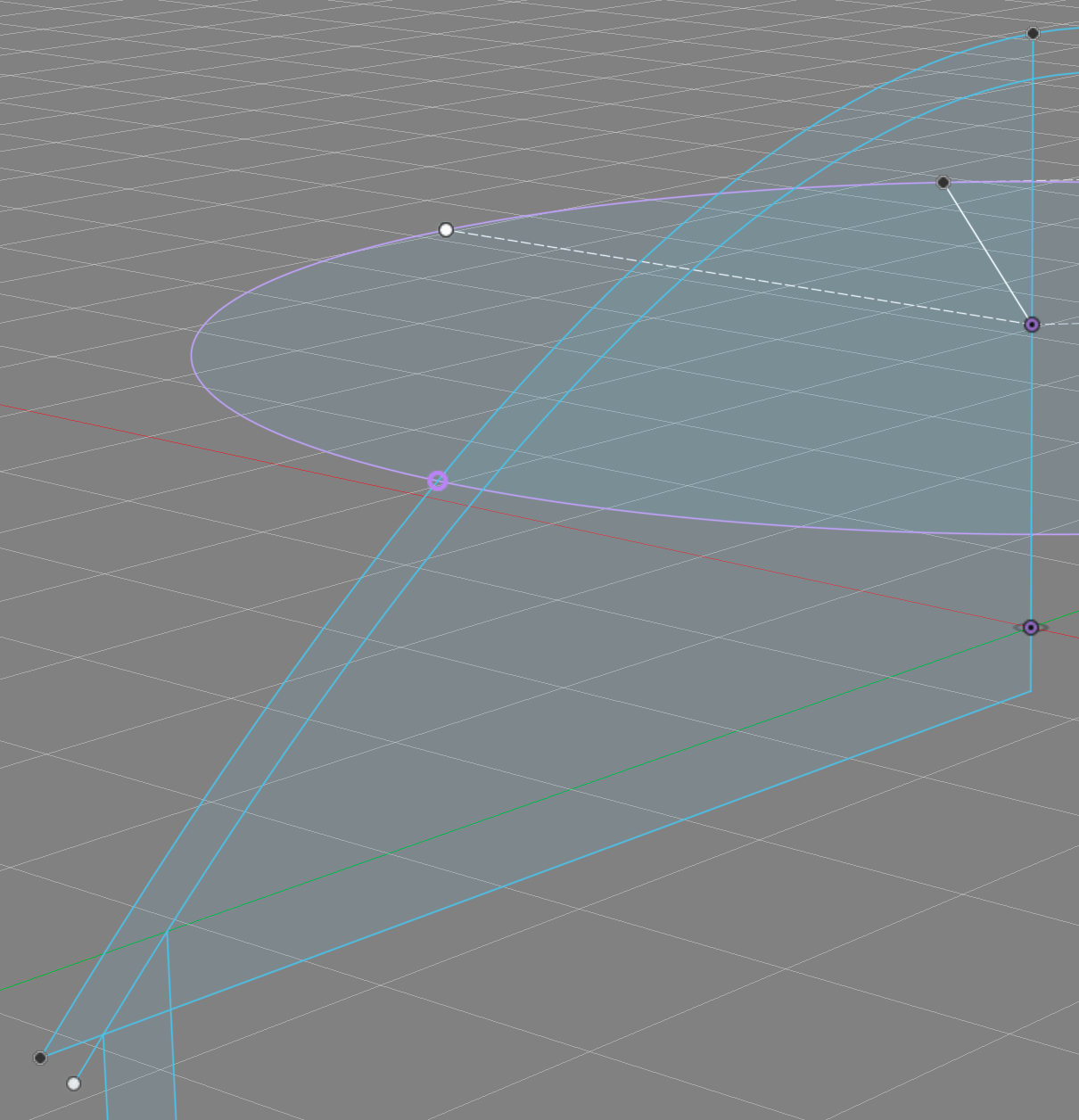

• 任意の高さにオフセット平面を作成し、スケッチを作成する

• スケッチにドームの外壁を取り込む。

• 穴を開けたい箇所に中心から線を引く。これにより穴を開けたい箇所に点ができる。


• 「構築」メニューの「点で面に接する平面」で、先ほど打った点とドーム表面を選択する。外壁に平面コンストラクションができる

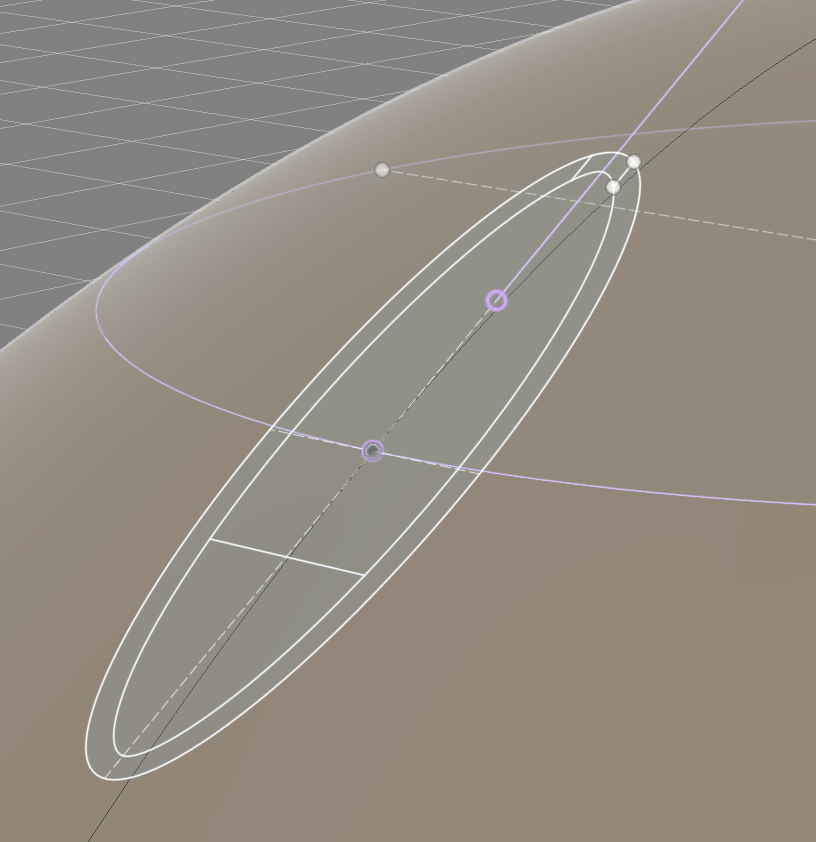

• 平面コンストラクションのスケッチを作成。先ほど打った点を取り込んで中心点とし、好きな形を描く。
  平面コンストラクション上、この中心点が最外部であり、ドーム型オブジェクトが中心点の外側に出ることはない


• 形を押し出して、ドーム表面に穴を開ける

3Dプリント

• ドーム型オブジェクトを普通に3Dプリントしようとすると、サポートが大量にできてしまい時間がかかる

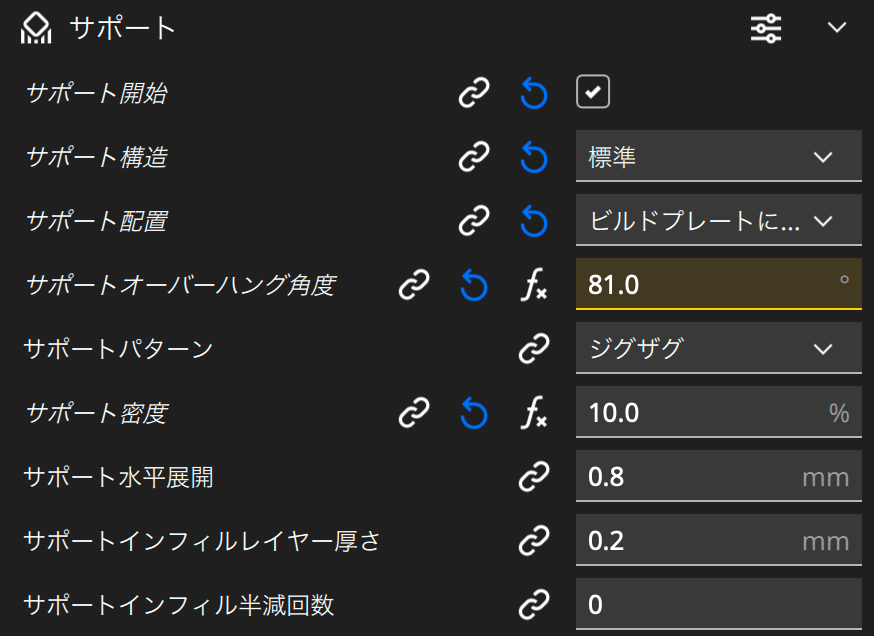

• サポート設定で、「サポートオーバーハング」をデフォルトの45°→80°にすることで、最低限のサポートだけを作成するようになり、印刷時間を短縮できる

• 私の経験上、サポート密度は10%で十分。


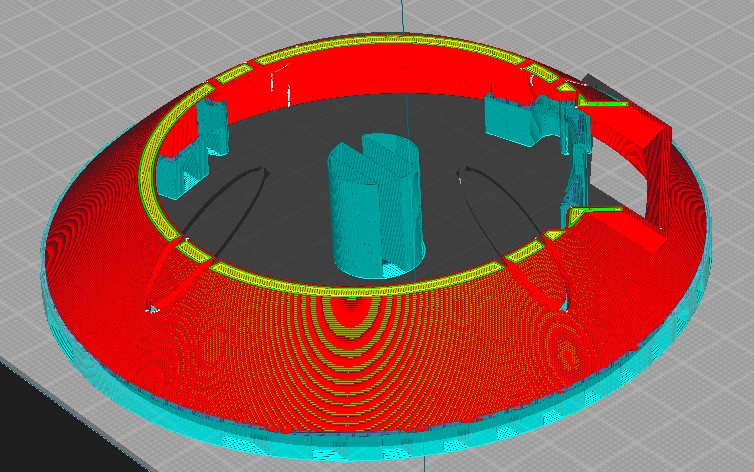

• サポートオーバーハング45°


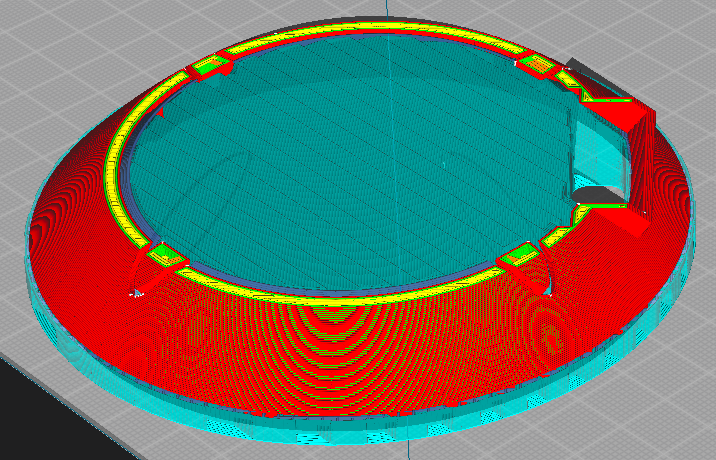

• サポートオーバーハング81°
