Dynamoサンプル:Civil3Dのブロック属性

2022/11/14に公開約800字

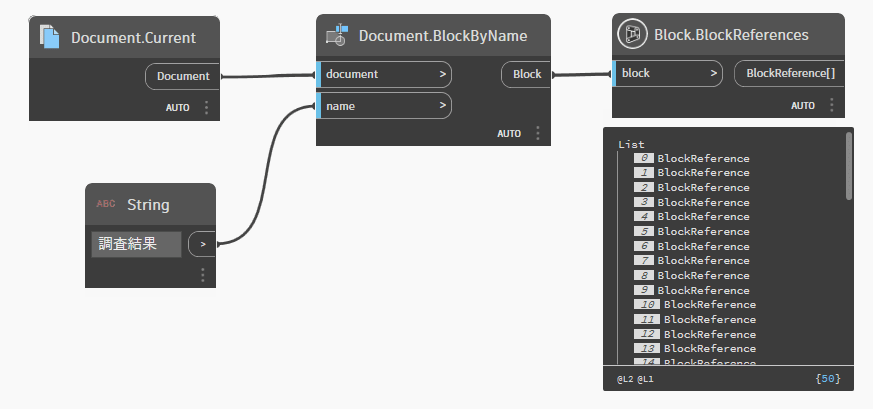

ブロックの名前から図面内のブロック参照を取得

Document.BlockByNameBlock.BlockReferences を使用。

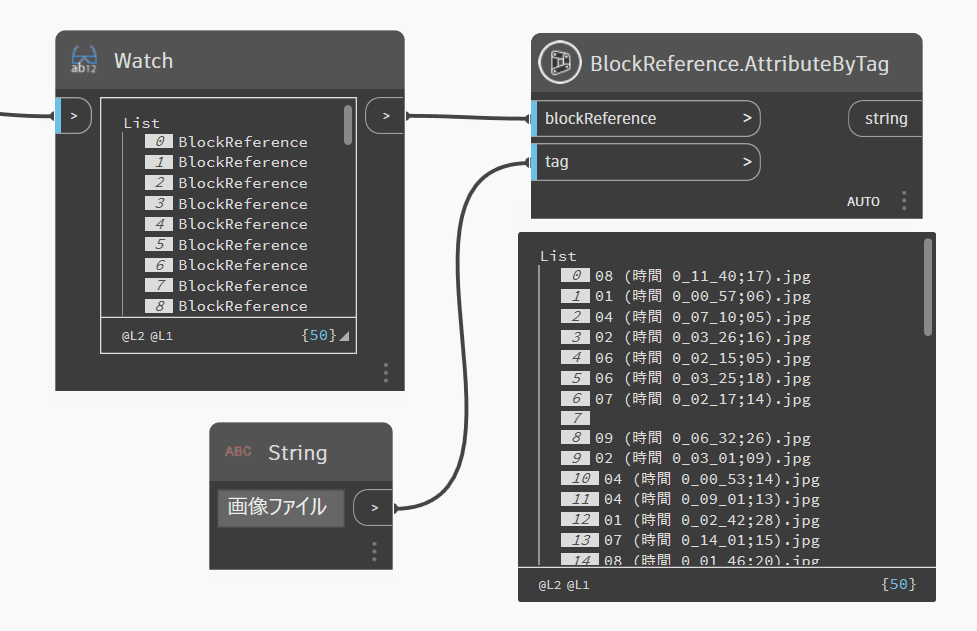

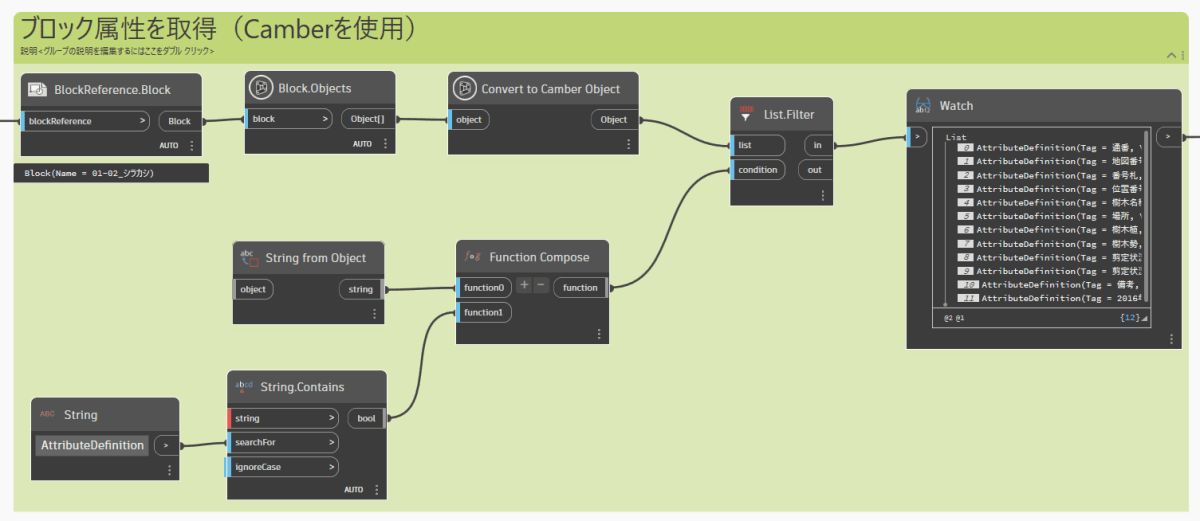

ブロック属性の名称から内容を取得

BlockReference.AttributeByTag を使用。

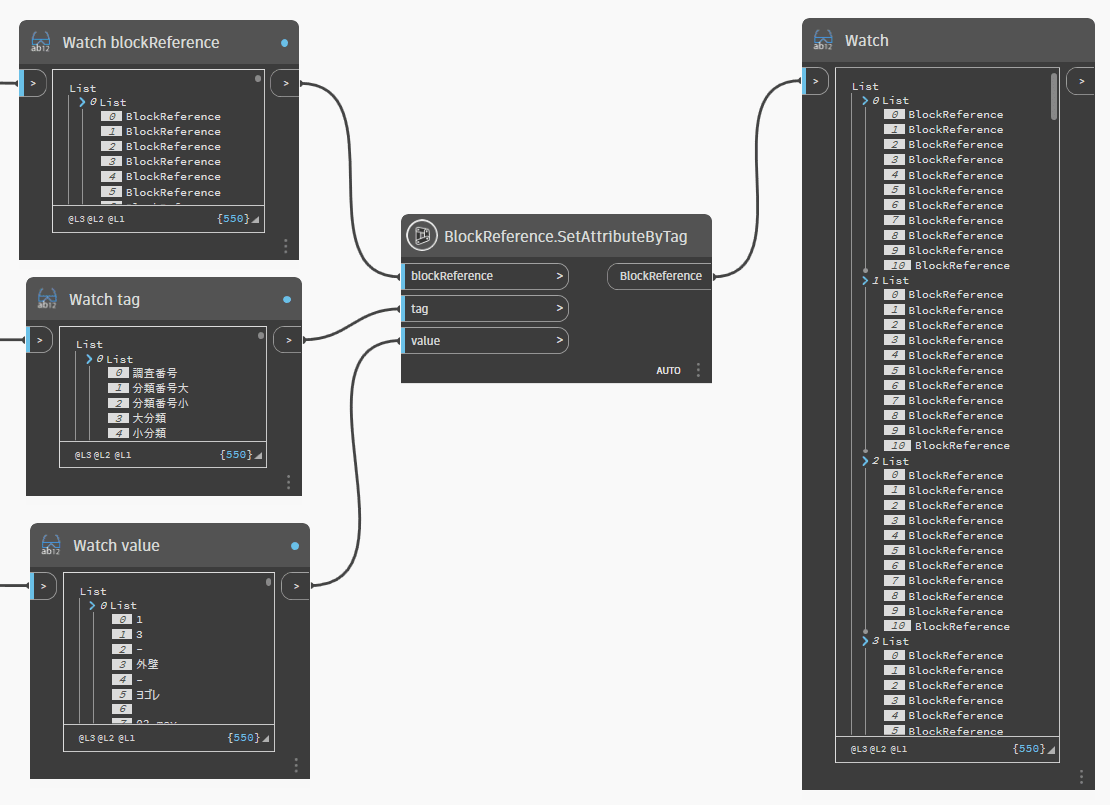

ブロック属性の内容を入力

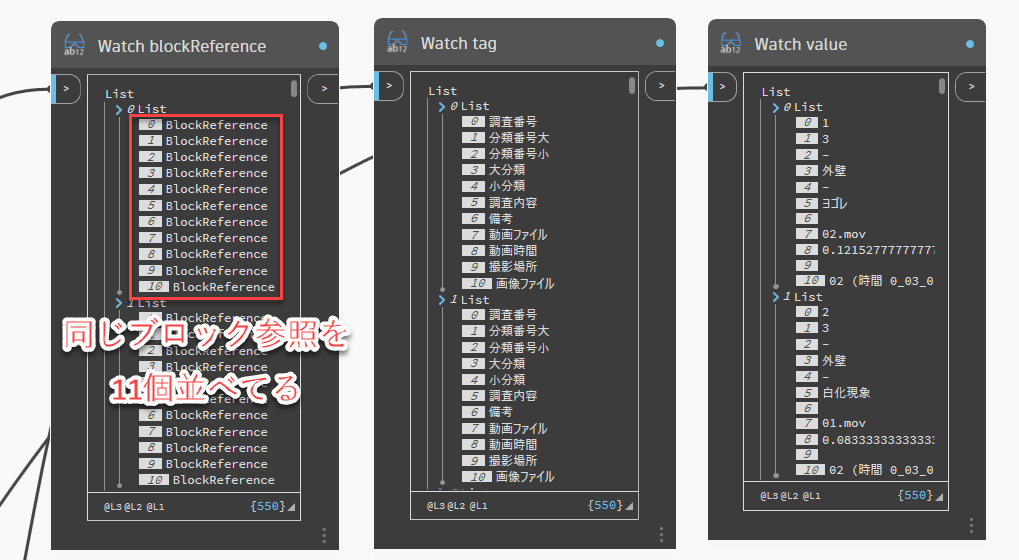

BlockReference.SetAttributeByTag を使用。リストの並びをそろえること。

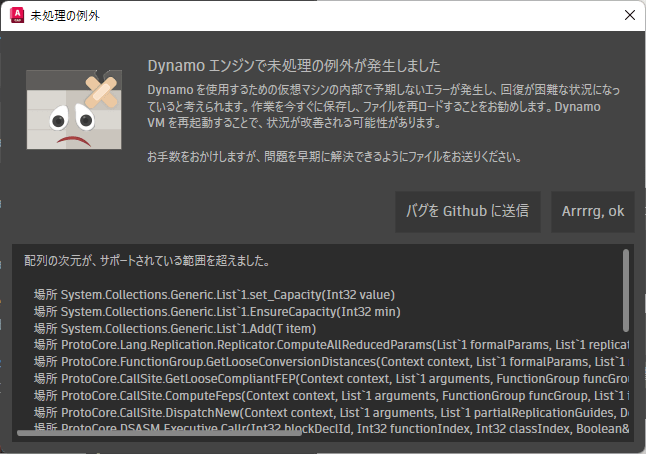

エラー対処

Excel からデータを取り込んでる場合は、 Data.ImportExcelreadAsStringsTrue にします。
Dynamo で数字を扱っている場合は String from Object を使って文字に変換。
nullは Object.IsNullIf を使って空白文字に変換します。
