SPRESENSEとLTE拡張基板でFirebaseにGPS情報を送りたい

yuji_miyano 2022/04/06

公式のLTEチュートリアルを見る

yuji_miyano 2022/04/06

Firebaseの設定はここを参考にしてみる

yuji_miyano 2022/04/06

ルート証明書、Chromeでやろうとすると.cerになるし、変換とかいろいろ調べてみたけどFirefoxでやるのが簡単だった。

yuji_miyano 2022/04/06

5.4. TLSプロトコルを使用したHTTP Clientの動作を確認するを試してみた。

12:23:21.350 -> Starting secure HTTP client.
12:23:28.847 -> attach succeeded.
12:23:28.847 -> 2022/04/06 12:23:28
12:23:28.884 -> making GET request

ここで止まってしまう。

yuji_miyano 2022/04/06

この辺りで報告されている内容が関係するのかも。
ファームウェアのアップデートをしてみる。

yuji_miyano 2022/04/06

ファームウェアアップデート方法

yuji_miyano 2022/04/06に更新

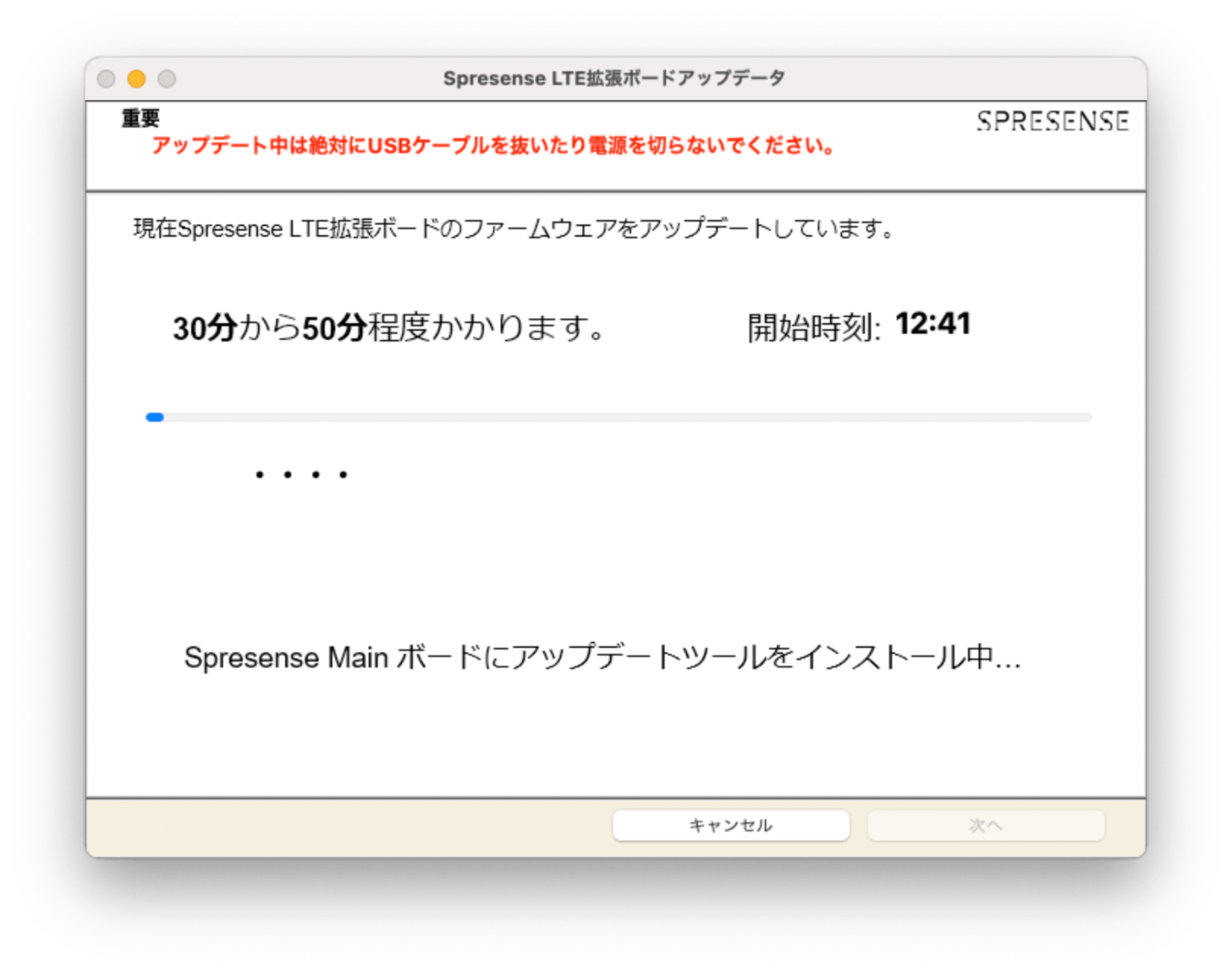

ファームウェアアップデート、結構時間かかる。
ファームウェアアップデートが必要な旨、チュートリアルにも載せておいてほしい。

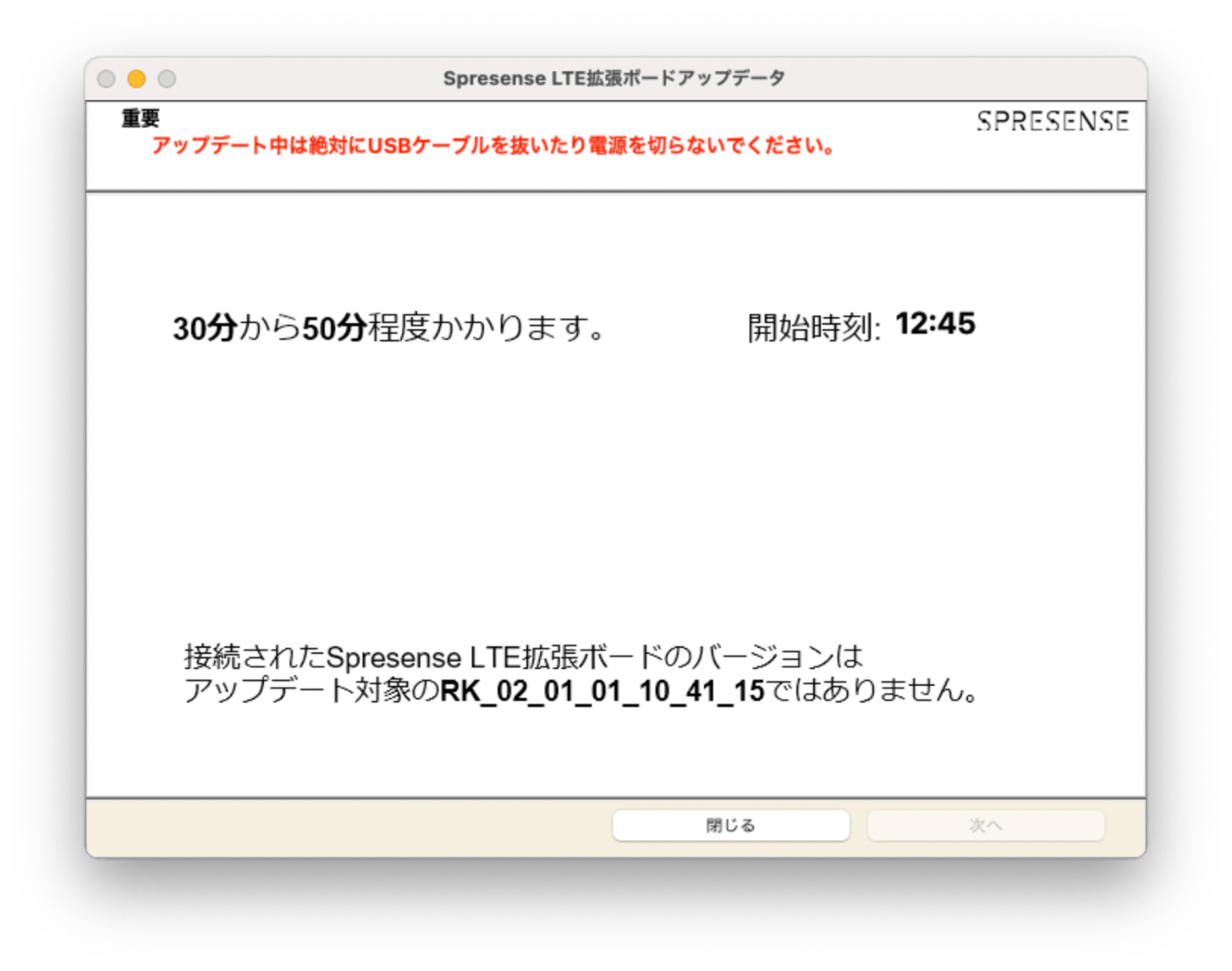

アップデート対象じゃなかった。別の原因なのか、、

yuji_miyano 2022/04/10

FirebaseのRealtime Databaseに全然アクセスできないのでCloud Functionsを試してみる

Cloud Functionsの設定方法
https://www.boel.co.jp/tips/vol124/

yuji_miyano 2022/04/10

天気予報の場合は以下のチュートリアルで情報が返ってくる

00:26:14.872 -> Starting web client.
00:26:20.024 -> attach succeeded.
00:26:20.343 -> connected
00:26:20.880 -> HTTP/1.1 200 OK
00:26:20.880 -> Date: Sat, 09 Apr 2022 15:26:20 GMT
00:26:20.880 -> Server: Apache
00:26:20.880 -> Cache-Control: no-cache, private
00:26:20.880 -> Access-Control-Allow-Origin: *
00:26:20.880 -> Content-Length: 4690
00:26:20.880 -> Connection: close
00:26:20.880 -> Content-Type: application/json
00:26:20.918 ->
00:26:20.918 -> {
00:26:20.918 ->     "publicTime": "2022-04-09T17:00:00+09:00",
00:26:20.918 ->     "publicTimeFormatted": "2022/04/09 17:00:00",
00:26:20.918 ->     "publishingOffice": "福岡管区気象台",
00:26:20.918 ->     "title": "福岡県 久留米 の天気",
00:26:20.918 ->     "link": "https://www.jma.go.jp/bosai/forecast/#area_type=offices&area_code=400000",
00:26:20.918 ->     "description": {
00:26:20.918 ->         "publicTime": "2022-04-09T16:33:00+09:00",
00:26:20.918 ->         "publicTimeFormatted": "2022/04/09 16:33:00",
00:26:20.918 ->         "headlineText": "",
00:26:20.952 ->         "bodyText": "　福岡県は、高気圧に覆われて晴れています。\n\n　９日は、高気圧に覆われて晴れとなるでしょう。\n\n　１０日は、高気圧に覆われて概ね晴れとなるでしょう。",
00:26:20.952 ->         "text": "　福岡県は、高気圧に覆われて晴れています。\n\n　９日は、高気圧に覆われて晴れとなるでしょう。\n\n　１０日は、高気圧に覆われて概ね晴れとなるでしょう。"
00:26:20.985 ->     },

...略...

00:26:21.308 -> disconnecting

yuji_miyano 2022/04/10

Cloud Functionsだと返ってこない。ブラウザでアクセスしたらHello from Firebase!が見えたのに。

00:21:11.438 -> Starting web client.
00:21:16.439 -> attach succeeded.
00:21:16.817 -> connected
00:21:17.409 -> HTTP/1.1 302 Found
00:21:17.409 -> Location: https://asia-northeast1-spresese-gps-test.cloudfunctions.net/helloWorld
00:21:17.443 -> X-Cloud-Trace-Context: 7bb257b4ba1591fd6fa7ce24f12faa9b
00:21:17.443 -> Date: Sat, 09 Apr 2022 15:21:17 GMT
00:21:17.443 -> Content-Type: text/html
00:21:17.443 -> Server: Google Frontend
00:21:17.443 -> Content-Length: 0
00:21:17.443 -> Connection: close
00:21:17.443 ->
00:21:17.443 ->
00:21:17.443 -> disconnecting.

yuji_miyano 2022/04/10に更新

よく分からないけどこういうことなのか

yuji_miyano 2022/04/10

全然わからないままgcloudを入れてみた。

yuji_miyano 2022/04/12に更新

この辺を見てデプロイしてみる。

functionsフォルダに移動してデプロイしてみる。

cd [プロジェクト名]/functions
% gcloud functions deploy helloWorld --runtime nodejs16 --trigger-http --allow-unauthenticated

デプロイできた様子

Deploying function (may take a while - up to 2 minutes)...⠛
For Cloud Build Logs, visit: https://console.cloud.google.com/cloud-build/builds;region=us-central1/9ef3e1fd-7f02-4e34-8504-e5b954bad22a?project=195051512227
Deploying function (may take a while - up to 2 minutes)...done.
availableMemoryMb: 256
buildId: 9ef3e1fd-7f02-4e34-8504-e5b954bad22a
buildName: projects/195051512227/locations/us-central1/builds/9ef3e1fd-7f02-4e34-8504-e5b954bad22a
dockerRegistry: CONTAINER_REGISTRY
entryPoint: helloWorld
httpsTrigger:
  securityLevel: SECURE_OPTIONAL
  url: https://[リージョンとプロジェクト名].cloudfunctions.net/helloWorld
ingressSettings: ALLOW_ALL
labels:
  deployment-tool: cli-gcloud
name: projects/[プロジェクト名]/locations/us-central1/functions/helloWorld
runtime: nodejs16
serviceAccountEmail: [プロジェクト名]@appspot.gserviceaccount.com
sourceUploadUrl: https://storage.googleapis.com/[なんかいろいろ].zip
status: ACTIVE
timeout: 60s
updateTime: '2022-04-10T13:34:07.462Z'
versionId: '4'

curlで試してみたら返ってきた！！

curl -X GET https://us-central1-spresese-gps-test.cloudfunctions.net/helloWorld
Hello from Firebase!

yuji_miyano 2022/04/12に更新

5.3. HTTP GETメソッドをサーバに送信してデータを取得するのチュートリアルの以下の部分を今回のURLに変更したらArduinoからでも返ってきた！

char server[] = "arduino.cc";
char path[] = "/asciilogo.txt";

yuji_miyano 2022/04/10

次はCloud FunctionでRealtime Databaseを更新したい。

これが参考になるのか？

yuji_miyano 2022/04/12

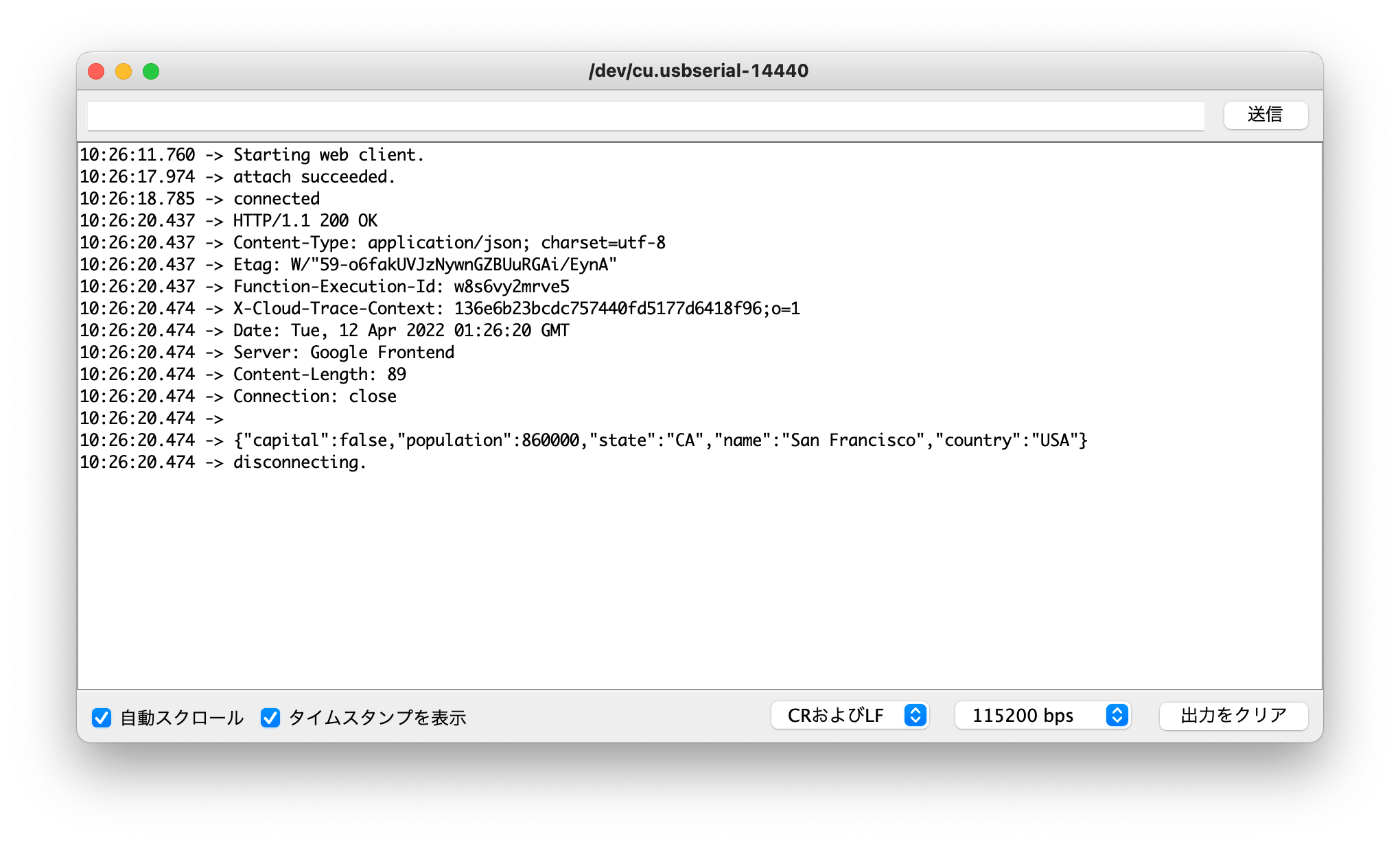

Firestoreの方がよく使うと同僚に聞いたので、Cloud FunctionsでFirestoreにアクセスしてみる。

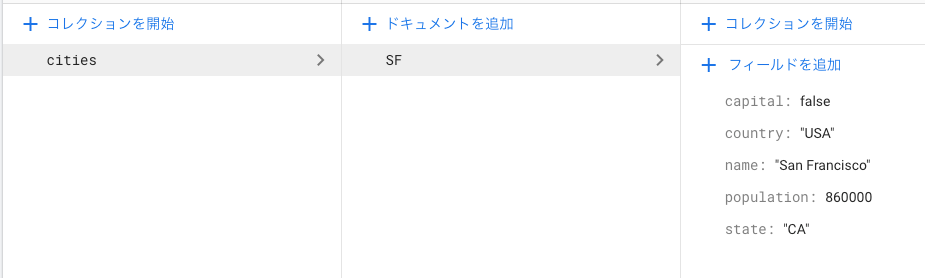

サンプル通りで上手く行った。

yuji_miyano 2022/04/12に更新

Firestoreの書き込みが上記のサンプルは固定の値なので、SpresenseからGPSなど指定した値を書き込めるようにする。

上記を参考に、index.jsの

  citiesRef.doc('SF').set({
    name: 'San Francisco', state: 'CA', country: 'USA',
    capital: false, population: 860000 })

を
上記を参考に、

  citiesRef.doc('SF').set({
    name: 'San Francisco', state: 'CA', country: 'USA',
    capital: false, population: request.query.population})

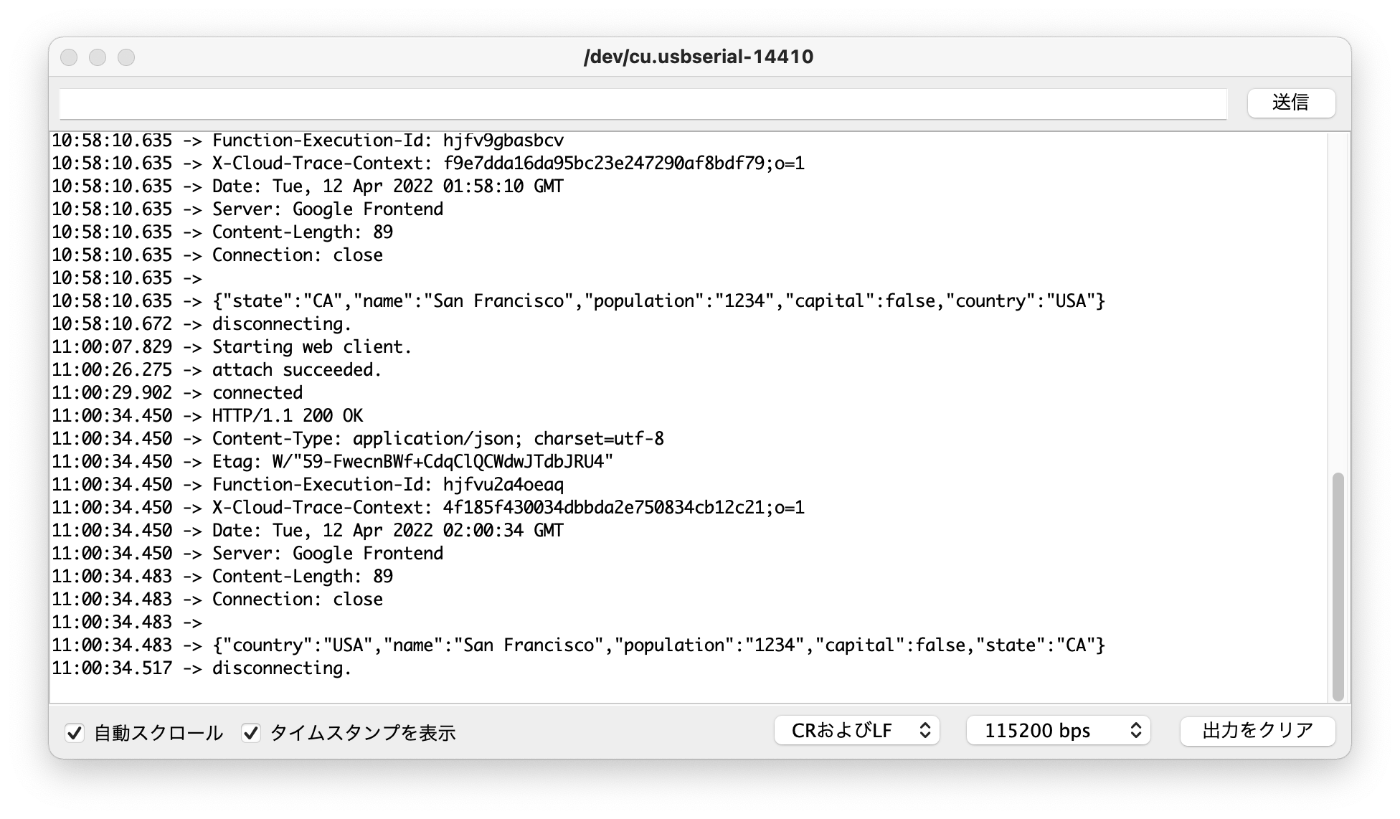

して、Spresenseのプログラムの

char path[] = "/helloWorld";

を

char path[] = "/helloWorld?population=1234";

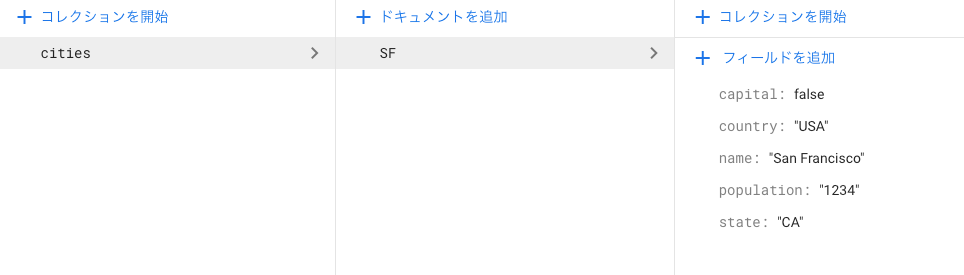

にしてみたらpopulationのところにqueryで指定した数値を入れることができた。

yuji_miyano 2022/04/13に更新

サンプルのgnssとLteWebClientを合体させて、クエリで経度、緯度を送るようにした。
複数のクエリは&でつなぐということを学んだ。
バッテリー情報も送る準備だけしたけど、まだ固定値を送ってるだけ。

yuji_miyano 2022/04/13

やることメモ

1分ごとにDeepSleepしたい
バッテリー情報送りたい
時刻も送ったほうが良さそう(バッテリー切れを検出できる)

yuji_miyano 2022/05/07

Firestoreの値をMapboxで表示する方も進めてみる。

上のページを参考に、任意の場所を表示して、任意の場所にマーカーを置いてみた。

yuji_miyano 2022/05/07に更新

上のサンプルで使っていたGeoJsonの値をFirestoreから取ってくることができればいいはず。

上のサイトを参考にして、Consoleに表示することはできたが、GeoJsonに入らず悩んでいた。

geojson.features[0].geometry.coordinates[1] = Number(doc.get('latitude'));

みたいな書き方でFirestoreのデータをGeoJsonに入れれた！

書き方については以下のサイトを参考にした。

yuji_miyano 2022/05/07

バッテリーと日時もFirestoreに入れるようにした。

バッテリーは上のサイトを参考にした。

#include <LowPower.h>

  int mvolt = LowPower.getVoltage();

めっちゃ使い方簡単だ。
USBだと4V(=4000mV)が表示される

yuji_miyano 2022/05/07

なんか今度はSPRESENSEから書き込めなくなった。
シリアルモニタを確認するとconnection failedのエラーがでている。

ERROR:LTEClient:123 getaddrinfo() error : 1
connection failed

yuji_miyano 2022/05/07に更新

SPRESENSEのプログラムは変えていないので、Firebase側の設定かなと思って調べてみた。

https://note.com/noabou/n/n35a5cd349c77
ルールに書かれた有効期限が切れている可能性があるということで、見てみたけどあと4日残ってた。
一応期限を伸ばしてみたけど変わらず。

ターミナルからcurlでアクセスしてみたら書き込めた。なぜだ、、。

curl 'https://<project name>.cloudfunctions.net/helloWorld?date=2022-5-6&time=3-37-39&latitude=11&longitude=11&battery=11'

yuji_miyano 2022/05/07

Firestore関係ないこのプログラムでもエラーが出たのでおかしいなと思ったらSIMの月100MBの容量を使い切っていた。

1秒に1回送るプログラムで一晩つけっぱなしにして電池の持ちを調べていたのがダメだった様子。
100MBってそんなにすぐに無くなるのか、、。確かに1秒に1回も送らなくてもいい内容だけども、、

yuji_miyano 2022/05/07

受信間隔の変更はこちらのページを参考にした。

#define POSITIONING_INTERVAL  10
~~~
Gnss.setInterval(POSITIONING_INTERVAL);

yuji_miyano 2022/05/08に更新

LowPowerの設定

公式のチュートリアル
Spresense Arduino チュートリアル 2.4. GPS トラッカーを省電力化する

他の方の記事

yuji_miyano 2022/05/08

DeepSleepを入れようとRTCを入れたりしていたら今度は年月日がおかしくなった

GPS測位前

14:06:30.340 -> 1980/01/06 09:00:33.001179, numSat: 9, No-Fix, No Position
14:06:30.340 -> RTC.getTime() : 315997233
14:06:30.340 -> gps_time : 315997233

日時だけ測位した

14:06:31.980 -> 2100/11/07 14:06:32.001478, numSat: 9, No-Fix, No Position
14:06:31.980 -> RTC.getTime() : 315997234
14:06:31.980 -> gps_time : 4129279592

位置も測位した

14:07:21.636 -> 2100/11/07 23:07:21.001456, numSat: 4, No-Fix, Lat=35.xxx, Lon=139.xxx, bat=4020
14:07:21.636 -> RTC.getTime() : 4129279641
14:07:21.636 -> gps_time : 4129312041

なんでだろ
