衛星画像から教師データを作ろう(樹種判定編)
はじめに
衛星画像のピクセルがどのクラスに属するか判別するための教師データを作ることを目標とします(こういうのをピクセルベース分類といいます)。
手法として最尤法[1]が使われることが多いので、クラスごとに特徴ベクトル(次元:バンド数)を求めます。
- グランドトゥルースとして利用できるポリゴンを用意する
- 各ポリゴンの領域を撮像した衛星画像を取得する
- 分類するクラスごとに衛星画像からピクセルの情報を集計する
樹種判定に興味がなくても、衛星画像からピクセル値を集計する部分は別の課題においても役立つのではないかと思います。
樹種判定
衛星画像を使って何かをしてみようと考えたとき、だいたい初めに思いつくのが樹種判定ではないかと思います[2]。
樹種判定とは画像に含まれる植物が、広葉樹か針葉樹か、杉かヒノキかなどその種類を判別することですが、やり方を調べてみると、QGISやArcGIS(有償[3])といったGUIを利用する資料がほとんどで、個人的にはワクワクしません。
そこで衛星画像の樹種判定の教師データを作る部分をPythonとフリーのライブラリだけでやってみることにします。
ソースを選ぶ
教師データを作るにはグランドトゥルース、実際に確認された正しい地上の情報が必要です。
プロの方たちは現場に行ってデータを取ったり知識や経験、資料[4]を元にして、「ここは杉、こっちはヒノキ」なんてポチポチ画像に印をつけていきます。
訓練データが正確であるほど、数が多いほど学習の精度があがるわけですが、「とりあえず試してみよう」という段階ではそこまで時間や手間をかけたくありません。
そこで国土数値情報ダウンロードサービスに国有林野のポリゴンデータがあるので、これを利用していくことにします。
次に衛星画像のほうは、AWS上で公開されているLandsat-8を今回は採用します。
採用理由は無料で大量のシーンを利用できることはもちろんですが、後述するSTACで条件の絞り込みがやりやすいこと、COG化されておりファイルのほしい部分だけ取得できることも大きいです。
国有林野データ
国有林野データは執筆時点では平成30年のデータが公開されています。
都道府県ごとにファイルがわけられており、各ポリゴンにはその範囲内で生育面積上位3種の樹種コード(134種別)が割り振られています。
以降本記事では樹種コード一覧のページから抜き出して作成した配列をA45_trees.json
として利用します。
47都道府県分のGeoJSONは事前にダウンロードしてsrc
配下におきました。
そして県ごとのままでは使いづらいでの、面積歩合が一番大きい樹種毎にポリゴンをまとめ直します。
import json
with open("data/A45_trees.json", encoding="utf-8") as f:
trees = json.load(f) # 樹種コード
prefectures = range(1, 48) # 実行したい都道府県のIDの配列
for tree in trees:
features = []
for id in prefectures:
prefecture_id = str(id).zfill(2)
try:
src_path = "src/A45-19_{id}.geojson".format(id=prefecture_id)
with open(src_path) as f:
src = json.load(f)
for feature in src["features"]:
if feature["properties"]["A45_015"] == tree:
features.append(feature)
except Exception as e:
print(prefecture_id, e)
dst_path = "data/A45-19_{id}.geojson".format(id=tree)
export_geojson = {
"type": "FeatureCollection",
"features": features
}
with open(dst_path, "w", encoding="utf-8") as f:
json.dump(export_geojson, f, indent=4, ensure_ascii=False)
print("done: " + tree)
このポリゴンをすべて学習に使えるといいのですが、範囲が狭すぎたり、ポリゴン内に様々な樹種が混在していて教師データとしての質がよくなかったりなど考えられるため、クレンジングしてやる必要があります。
ここの条件は工夫のしどころで各自考えてほしいですが、
今回は
- 単層林or竹林のポリゴンを選ぶ[5]
- Landsat-8の1ピクセルあたりの分解能が30m * 30mであることから、ポリゴンの面積が0.1ヘクタール(> 30 * 30 / 10000 = 0.09ヘクタール)以上のポリゴンを選ぶ
ことにします(樹種の条件)。
上記条件を満たすポリゴンがどれくらいあるのかまとめます。
樹種コード | 全ポリゴン数 | 単層林or竹林 | 0.1ha以上 | 両条件を満たすポリゴン数 | 両条件を満たすポリゴン面積 |
---|---|---|---|---|---|
ハンノキ | 611 | 345 | 601 | 336 | 687.14 |
ウルシ | 40 | 36 | 40 | 36 | 108.7 |
天アカマツ | 28 | 2 | 27 | 1 | 0.34 |
トドマツ | 126407 | 106961 | 126018 | 106629 | 630597.74 |
ポプラ | 23 | 20 | 23 | 20 | 65.56 |
ウラジロガシ | 2 | 2 | 2 | 2 | 0.95 |
イチョウ | 10 | 10 | 10 | 10 | 11.41 |
シナノキ | 3745 | 7 | 3739 | 7 | 26.08 |
シベリアカラマツ | 3 | 2 | 3 | 2 | 5.22 |
アベマキ | 3 | 1 | 3 | 1 | 0.39 |
天スギ | 1130 | 0 | 1126 | 0 | 0 |
ブナ | 69271 | 107 | 69126 | 107 | 161.1 |
ハチク | 6 | 6 | 6 | 6 | 2.37 |
ギンドロ | 1 | 1 | 1 | 1 | 0.1 |
コナラ | 5340 | 825 | 5277 | 820 | 2574.6 |
カエデ | 92 | 68 | 89 | 65 | 67.08 |
ミズナラ | 16735 | 602 | 16636 | 574 | 1408.5 |
ツバキ | 1 | 1 | 1 | 1 | 1.02 |
ヤシャブシ | 16 | 7 | 15 | 6 | 3.56 |
エノキ | 0 | 0 | 0 | 0 | 0 |
ナツツバキ | 0 | 0 | 0 | 0 | 0 |
サワラ | 1292 | 216 | 1287 | 212 | 534.13 |
カヤ | 12 | 8 | 12 | 8 | 10.26 |
モウソウチク | 86 | 86 | 83 | 83 | 83.9 |
バンクシャマツ | 140 | 113 | 140 | 113 | 627.64 |
ヤチダモ | 3119 | 2824 | 3030 | 2737 | 6336.09 |
ケヤマハンノキ | 79 | 19 | 76 | 18 | 22.94 |
エゴノキ | 0 | 0 | 0 | 0 | 0 |
ダケカンバ | 15765 | 398 | 15730 | 396 | 1315.85 |
オニグルミ | 161 | 129 | 157 | 125 | 230.76 |
天エゾマツ | 8190 | 1 | 8187 | 1 | 4.25 |
スギ | 200729 | 198141 | 197953 | 195390 | 818885.83 |
フランスカイガンショウ | 0 | 0 | 0 | 0 | 0 |
米マツ | 0 | 0 | 0 | 0 | 0 |
シラベ | 1125 | 111 | 1113 | 111 | 410.32 |
シイ | 436 | 9 | 434 | 9 | 6.67 |
コメツガ | 4287 | 0 | 4278 | 0 | 0 |
カラマツ | 64207 | 61387 | 63973 | 61156 | 413522.94 |
アカマツ | 39663 | 25676 | 39407 | 25510 | 133448.49 |
ヤマモモ | 194 | 181 | 191 | 179 | 427.29 |
オヒョウ | 0 | 0 | 0 | 0 | 0 |
欧州シラカバ | 3 | 3 | 3 | 3 | 1.55 |
キリ | 58 | 53 | 56 | 51 | 39.67 |
欧州アカマツ | 199 | 161 | 194 | 156 | 1031.61 |
イロハモミジ | 2 | 2 | 2 | 2 | 1.71 |
シデ | 17 | 0 | 17 | 0 | 0 |
シオジ | 14 | 1 | 12 | 1 | 0.17 |
ヤマサクラ | 27 | 25 | 27 | 25 | 43.07 |
その他外来広葉樹 | 72 | 11 | 67 | 6 | 3.22 |
琉球マツ | 290 | 184 | 289 | 183 | 2307.85 |
チョウセンゴヨウ | 1 | 0 | 1 | 0 | 0 |
サワグルミ | 46 | 8 | 46 | 8 | 6 |
タブ | 71 | 24 | 71 | 24 | 50.19 |
ヤマグルマ | 1 | 0 | 1 | 0 | 0 |
センダン | 4 | 2 | 2 | 0 | 0 |
ツクバネカシ | 0 | 0 | 0 | 0 | 0 |
イジュ | 2 | 1 | 2 | 1 | 0.84 |
アキグミ | 2 | 2 | 2 | 2 | 2.85 |
クス | 179 | 142 | 176 | 139 | 320.83 |
他L | 254622 | 11524 | 253005 | 11415 | 65491.85 |
イチイガシ | 175 | 153 | 172 | 150 | 356.82 |
イヌエンジュ | 49 | 45 | 47 | 43 | 49.65 |
ストローブマツ | 1035 | 872 | 1027 | 864 | 6005.31 |
天アカエゾ | 1113 | 0 | 1108 | 0 | 0 |
ヒバ | 8436 | 518 | 8379 | 512 | 1871.05 |
アカエゾマツ | 28232 | 23985 | 28113 | 23871 | 129392.06 |
ニセアカシヤ | 171 | 88 | 163 | 81 | 261.98 |
エゾマツ | 6534 | 2263 | 6517 | 2248 | 16262.56 |
トウヒ | 459 | 132 | 455 | 131 | 407.27 |
天ヒノキ | 2522 | 0 | 2516 | 0 | 0 |
ネズコ | 195 | 0 | 194 | 0 | 0 |
アラカシ | 62 | 34 | 62 | 34 | 83.51 |
グイマツ | 703 | 588 | 696 | 582 | 2684.85 |
天トドマツ | 28667 | 2 | 28647 | 2 | 8.16 |
天カラマツ | 94 | 0 | 94 | 0 | 0 |
イチイ | 23 | 14 | 23 | 14 | 20.17 |
アサダ | 1 | 0 | 1 | 0 | 0 |
ニレ | 254 | 7 | 252 | 6 | 4.19 |
ウラジロモミ | 834 | 746 | 832 | 745 | 3017.14 |
ケヤキ | 1233 | 960 | 1215 | 948 | 1642.73 |
ダフリカカラマツ | 2 | 2 | 2 | 2 | 3.38 |
ウダイカンバ | 1134 | 359 | 1127 | 354 | 1211.49 |
ヒメバラモミ | 0 | 0 | 0 | 0 | 0 |
アカガシ | 77 | 6 | 77 | 6 | 14.92 |
イタヤカエデ | 2837 | 28 | 2834 | 26 | 34.97 |
ホオノキ | 21 | 4 | 20 | 3 | 3.49 |
アオトド | 1033 | 41 | 1033 | 41 | 120.77 |
ツゲ | 1 | 0 | 1 | 0 | 0 |
ソレンアカマツ | 0 | 0 | 0 | 0 | 0 |
キハダ | 105 | 72 | 104 | 71 | 174.51 |
ヤナギ | 49 | 25 | 48 | 24 | 23.67 |
スダジイ | 5 | 1 | 5 | 1 | 1.03 |
ツガ | 1216 | 3 | 1216 | 3 | 4.32 |
外国針葉樹 | 135 | 135 | 114 | 114 | 162.18 |
コバノヤマハンノキ | 97 | 80 | 97 | 80 | 137.53 |
ミズキ | 20 | 13 | 20 | 13 | 56.77 |
ヤブツバキ | 0 | 0 | 0 | 0 | 0 |
アイグロマツ | 3 | 3 | 3 | 3 | 11.72 |
マダケ | 49 | 49 | 46 | 46 | 46.52 |
コーカサスモミ | 2 | 1 | 2 | 1 | 0.35 |
他N | 936 | 388 | 907 | 364 | 1315.76 |
イヌブナ | 66 | 0 | 66 | 0 | 0 |
ハリモミ | 1 | 0 | 1 | 0 | 0 |
サクラ | 236 | 206 | 223 | 195 | 332.23 |
シラカバ | 616 | 256 | 604 | 248 | 423.14 |
ヒルギ | 23 | 0 | 23 | 0 | 0 |
クリ | 402 | 224 | 393 | 218 | 576.3 |
センノキ | 29 | 3 | 29 | 3 | 11.55 |
トガサワラ | 0 | 0 | 0 | 0 | 0 |
コブシ | 4 | 3 | 4 | 3 | 0.49 |
ムクノキ | 2 | 2 | 2 | 2 | 0.69 |
クヌギ | 2170 | 1457 | 2160 | 1450 | 4875.4 |
レジノーサマツ | 20 | 20 | 20 | 20 | 88.79 |
クロマツ | 5060 | 4283 | 4772 | 4019 | 18488.3 |
カンバ | 16933 | 433 | 16908 | 426 | 2016.05 |
アオダモ | 27 | 16 | 27 | 16 | 13.34 |
カシワ | 596 | 89 | 476 | 84 | 98.23 |
シウリザクラ | 4 | 0 | 4 | 0 | 0 |
ドイツトウヒ | 638 | 581 | 623 | 566 | 2664.79 |
イヌマキ | 32 | 32 | 31 | 31 | 58.68 |
カツラ | 122 | 30 | 120 | 28 | 69.68 |
ヒメコマツ | 423 | 84 | 418 | 79 | 127.7 |
ウバメガシ | 38 | 2 | 38 | 2 | 4.05 |
ミズメ | 79 | 12 | 78 | 11 | 23.78 |
トチノキ | 62 | 34 | 54 | 27 | 34.79 |
コウヤマキ | 40 | 2 | 40 | 2 | 2.86 |
モミ | 1347 | 516 | 1335 | 510 | 1540.02 |
イス | 147 | 1 | 147 | 1 | 2.05 |
トネリコ | 1 | 1 | 1 | 1 | 0.34 |
シラカシ | 9 | 9 | 9 | 9 | 16.78 |
スラッシュマツ | 16 | 16 | 16 | 16 | 72.43 |
ドロノキ | 278 | 234 | 271 | 227 | 453.4 |
ヒノキ | 100808 | 98863 | 100030 | 98090 | 454748.54 |
リキダマツ | 18 | 17 | 18 | 17 | 27.09 |
この条件で絞り込むと該当するポリゴンが一つもない樹種が27ありました。
そもそも面積歩合が一番大きいポリゴンが一つもない樹種コードが11もあり、全樹種分の教師データを作ることは諦めざるおえなさそうです。
Landsat-8
AWS上のLandsat-8のデータのありかはSTACという形式で公開されています。
Landsat-8は地球上を毎日撮像しているためデータ(シーン)の数が多いので、path/rowの範囲でSTAC Catalogが分けられています。
https://landsat-stac.s3.amazonaws.com/landsat-8-l1/{path}/{row}/catalog.json
STAC Catalog サンプル: https://landsat-stac.s3.amazonaws.com/landsat-8-l1/208/124/catalog.json
{
"id": "124",
"stac_version": "0.6.0",
"description": "eo:row catalog",
"links": [
{"rel": "self", "href": "https://landsat-stac.s3.amazonaws.com/landsat-8-l1/208/124/catalog.json"},
{"rel": "root", "href": "../../../catalog.json"},
{"rel": "parent", "href": "../catalog.json"},
{"rel": "item", "href": "2017-01-02/LC82081242017002LGN00.json"},
...
]
}
それぞれの画像のメタ情報(撮影された時期や雲量など)、ファイルのURLが記述されたSTAC ItemのJSONには、catalog.jsonのlinksのうちrelがitem
となっているオブジェクトのhrefから辿っていきます。
STAC Item サンプル: https://landsat-stac.s3.amazonaws.com/landsat-8-l1/208/124/2017-01-02/LC82081242017002LGN00.json
ようは
- 欲しい地点の緯度経度からpath/rowを求める
- path/rowよりパスを組み立てSTAC CatalogのJSONを取得し、linksから各シーンのSTAC ItemのJSONを取得する
- STAC Itemのメタ情報が条件を満たすシーンはassetsに記載されてパスから画像を取得する
ことで、欲しい緯度経度範囲を含んだ画像を手に入れることができます。
緯度経度からpath/rowを求める
path/rowは地球上に割り当てられたフレームで、どのような位置形状かはNASAがshapefileで配布されています。
この中から「Descending (daytime)」をダウンロードして解凍します[6]。
import geopandas as gpd
from shapely.geometry import Polygon
df_shp = gpd.read_file("src/WRS2_descending_0/WRS2_descending.shp")
# テストポリゴン
target = Polygon([[135, 35], [134, 35], [134, 34], [135, 34], [135, 35]])
filtered = df_shp[df_shp.geometry.intersects(target)]
print("all: {}".format(len(filtered.index)))
for i,row in filtered.iterrows():
print("{}, {}/{}".format(i, row.ROW, row.PATH))
# all: 3
# 15287, 36/110
# 15288, 37/110
# 27935, 36/111
28892個あるrow/pathのポリゴンの中から、指定したポリゴンを含むpath/rowを探すサンプルコードです。事前にgeopandasとshapelyをinstallしてください。
STAC Itemの取得
path/rowからcatalog.jsonを取得し、itemのassetsを表示してみます。
import requests
base_path = "https://landsat-stac.s3.amazonaws.com/landsat-8-l1"
def get_catalog(path, row):
response = requests.get("{}/{}/{}/catalog.json".format(base_path, path, row))
return response.json()
def get_item(path, row, item_href):
response = requests.get("{}/{}/{}/{}".format(base_path, path, row, item_href))
return response.json()
catalog = get_catalog(208, 124)
item_links = list(filter(lambda l: l["rel"] == "item", catalog["links"]))
print("links:")
print(item_links)
item = get_item(208, 124, item_links[0]["href"])
print("assets:")
print(item["assets"])
# links:
# [{'rel': 'item', 'href': '2017-01-02/LC82081242017002LGN00.json'}, {'rel': 'item', 'href': '2017-01-18/LC82081242017018LGN00.json'}, {'rel': 'item', 'href': '2017-02-03/LC82081242017034LGN00.json'}, {'rel': 'item', 'href': '2017-02-19/LC82081242017050LGN00.json'}, {'rel': 'item', 'href': '2018-01-05/LC82081242018005LGN00.json'}, ...]
# assets of LC82081242017002LGN00.json:
# {'index': {'type': 'text/html', 'title': 'HTML index page', 'href': 'https://s3-us-west-2.amazonaws.com/landsat-pds/L8/208/124/LC82081242017002LGN00/index.html'}, 'thumbnail': {'title': 'Thumbnail image', 'type': 'image/jpeg', 'href': 'https://s3-us-west-2.amazonaws.com/landsat-pds/L8/208/124/LC82081242017002LGN00/LC82081242017002LGN00_thumb_large.jpg'}, 'B1': {'type': 'image/x.geotiff', 'eo:bands': [0], 'title': 'Band 1 (coastal)', 'href': 'https://s3-us-west-2.amazonaws.com/landsat-pds/L8/208/124/LC82081242017002LGN00/LC82081242017002LGN00_B1.TIF'}, 'B2': {'type': 'image/x.geotiff', 'eo:bands': [1], 'title': 'Band 2 (blue)', 'href': 'https://s3-us-west-2.amazonaws.com/landsat-pds/L8/208/124/LC82081242017002LGN00/LC82081242017002LGN00_B2.TIF'}, ... }}
事前にrequestsをinstallしてください。
今回はこの後さらに、
のものに絞り込みます(シーン条件)。
ただしは雲量かなり厳しい条件にしているので、該当するほとんどシーンはほとんど存在しないかもしれません。
画像を取得する
画像のURLを取得できるところまで来たので、次は実際に画像を取得します。
画像全体を取ろうとするとサイズが大きく時間がかかってしまうので、Polygonで指定した部分だけ取得しましょう。
import rasterio
from rasterio.mask import mask
from shapely.geometry import Polygon
def get_masked_image(image_href, poly):
data = rasterio.open(image_href)
masked, mask_transform = mask(dataset=data, shapes=poly.geometry.to_crs(crs=data.crs.data), crop=True, all_touched=True)
return masked[0,:,:], mask_transform
B3 = 'http://landsat-pds.s3.amazonaws.com/c1/L8/202/025/LC08_L1TP_202025_20190420_20190507_01_T1/LC08_L1TP_202025_20190420_20190507_01_T1_B3.TIF'
mask_polygon = gpd.GeoDataFrame(crs={'init': 'epsg:4326'}, geometry=[Polygon([
[-2.4, 51.0],
[-2.4, 50.5],
[-0.5, 50.5],
[-2.4, 51.0]
])]) # path/row = 202/025 の範囲に含まれるポリゴン
masked, _ = get_masked_image(B3, mask_polygon)
事前にrasterioをinstallしてください。to_crsがwarningを出すかもですが無視します。

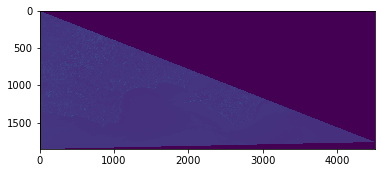

取得した画像の例ですが、三角形のポリゴンで指定した範囲で切り取られています[9]。
またピクセルの値(DN値)をそのまま使うのでなく、TOA(上端大気反射率)に変換するならmlt.txtから変換係数を拾う必要があります。
def get_mtl(mtl_href):
response = requests.get(mtl_href)
return {
"reflectance_mult": [float(val) for val in re.findall('REFLECTANCE_MULT_BAND_\d+\s+=\s+(.*)\n', response.text)],
"reflectance_add": [float(val) for val in re.findall('REFLECTANCE_ADD_BAND_\d+\s+=\s+(.*)\n', response.text)],
"sun_elevation": float(re.findall('SUN_ELEVATION\s+=\s+(.*)\n', response.text)[0])
}
# {'reflectance_mult': [2e-05, 2e-05, 2e-05, 2e-05, 2e-05, 2e-05, 2e-05, 2e-05, 2e-05], 'reflectance_add': [-0.1, -0.1, -0.1, -0.1, -0.1, -0.1, -0.1, -0.1, -0.1], 'sun_elevation': 17.22616125}
STAC ItemのJSONを引数として渡すと、そのシーンの各バンド(バンド8は他のバンドと解像度や性質が異なるため今回は除く)のピクセル値をTOAに変換した値の配列を返すメソッドです。
def sum_up(item, target_polygon, bands=[1, 2, 3, 4, 5, 6, 7, 9], max_len=None, nodata=0):
mtl = get_mtl(item["assets"]["MTL"]["href"])
ret = []
for band in bands:
href = item["assets"]["B{}".format(band)]["href"]
masked, _ = get_masked_image(href, target_polygon)
mult = mtl["reflectance_mult"][band - 1]
add = mtl["reflectance_add"][band - 1]
denominator = math.sin(math.radians(mtl["sun_elevation"]))
values = masked.flatten()
values = values[values != 0]
if not max_len is None:
values = values[:max_len]
ret.append(list((values * mult + add) / denominator))
return ret
item =get_item("202", "025", "2019-04-20/LC82020252019110.json")
mask_polygon = gpd.GeoDataFrame(crs={'init': 'epsg:4326'}, geometry=[Polygon([
[-2.4, 51.0],
[-2.4, 50.5],
[-0.5, 50.5],
[-2.4, 51.0]
])])
print(sum_up(item, mask_polygon, 100))
# (9, 100) の配列
# [[0.12934585334705642, 0.1304886254230629, 0.1312061799824158, 0.12876117926165778, ...], ...]
本当はTOAを計算する前にDEMを使って地形の補正をすべきなのですが省略しています。精度にこだわりたいときは試してみてください。
ここまでの処理をまとめる
landsat8.py
: Landsat8のSTACや画像をいい感じに取得するメソッドたち
import re
import requests
import rasterio
import math
import geopandas as gpd
from shapely.geometry import Polygon
from rasterio.mask import mask
base_path = "https://landsat-stac.s3.amazonaws.com/landsat-8-l1"
def get_pathrow(target_polygon):
df_shp = gpd.read_file("src/WRS2_descending_0/WRS2_descending.shp")
filtered = df_shp[df_shp.geometry.intersects(target_polygon)]
ret = []
for i, row in filtered.iterrows():
ret.append({
'row': row.ROW,
'path': row.PATH,
'intersect': row.geometry.intersection(target_polygon)
})
return ret
def get_catalog(path, row):
response = requests.get(
"{}/{}/{}/catalog.json".format(base_path, str(path).zfill(3), str(row).zfill(3)))
return response.json()
def get_item(path, row, item_href):
response = requests.get(
"{}/{}/{}/{}".format(base_path, str(path).zfill(3), str(row).zfill(3), item_href))
return response.json()
def get_mtl(mtl_href):
response = requests.get(mtl_href)
return {
"reflectance_mult": [float(val) for val in re.findall('REFLECTANCE_MULT_BAND_\d+\s+=\s+(.*)\n', response.text)],
"reflectance_add": [float(val) for val in re.findall('REFLECTANCE_ADD_BAND_\d+\s+=\s+(.*)\n', response.text)],
"sun_elevation": float(re.findall('SUN_ELEVATION\s+=\s+(.*)\n', response.text)[0])
}
def get_masked_image(image_href, mask_polygon):
data = rasterio.open(image_href)
masked, mask_transform = mask(dataset=data, shapes=mask_polygon.geometry.to_crs(
crs=data.crs.data), crop=True, all_touched=True)
return masked[0, :, :], mask_transform
def sum_up(item, target_polygon, bands=[1, 2, 3, 4, 5, 6, 7, 9], max_len=None, nodata=0):
mtl = get_mtl(item["assets"]["MTL"]["href"])
ret = []
for band in bands:
href = item["assets"]["B{}".format(band)]["href"]
masked, _ = get_masked_image(href, target_polygon)
mult = mtl["reflectance_mult"][band - 1]
add = mtl["reflectance_add"][band - 1]
denominator = math.sin(math.radians(mtl["sun_elevation"]))
values = masked.flatten()
values = values[values != 0]
if not max_len is None:
values = values[:max_len]
ret.append(list((values * mult + add) / denominator))
return ret
main.py
: 樹種毎に、ポリゴンを含んだシーンの情報を取得し、条件に合うシーンは画像を取得しピクセルのTOAを計算する。バンド毎に100ピクセル集まったら終了し、各バンドの平均値(とついでに分散)を保存する。100ピクセル集計することができなかった樹種はNODATAとする。
import json
import csv
import statistics
import landsat8
import geopandas as gpd
from shapely.geometry import Polygon
MAX_CLOUD_COVER = 3
MIN_MONTH = 5
MAX_MONTH = 9
MAX_PIXELS = 100
def is_valid_item(link):
if link["rel"] == "item":
month = int(link["href"][5:7])
return month >= MIN_MONTH and month <= MAX_MONTH
return False
if __name__ == "__main__":
df_shp = gpd.read_file("src/WRS2_descending_0/WRS2_descending.shp")
with open("data/A45_trees.json", encoding="utf-8") as f:
trees = json.load(f)
with open('data/A45-19_values.csv', 'w', encoding='utf-8') as f:
writer = csv.writer(f)
for tree in trees:
band_values = [[], [], [], [], [], [], [], []]
filled = False
with open("data/A45-19_{id}.geojson".format(id=tree), encoding="utf-8") as f:
geojson = json.load(f)
features = geojson["features"]
print(tree)
for feature in features:
props = feature["properties"]
if not props["A45_025"] in ["単", "竹林"] or props["A45_027"] < 0.1:
continue # 樹種の条件
try:
scenes = landsat8.get_pathrow(Polygon(feature["geometry"]["coordinates"][0])) # シーンの条件1
except Exception as e:
scenes = []
for scene in scenes:
catalog = landsat8.get_catalog(scene["path"], scene["row"])
item_links = list(
filter(is_valid_item, catalog["links"]))
for item_link in item_links:
item = landsat8.get_item(scene["path"], scene["row"],
item_link["href"])
item_props = item["properties"]
cloud_cover = item_props["eo:cloud_cover"]
if cloud_cover > MAX_CLOUD_COVER:
continue # シーンの条件2
try:
mask_polygon = gpd.GeoDataFrame(crs={'init': 'epsg:4326'}, geometry=[scene["intersect"]]) # すべてPolygonの想定
values = landsat8.sum_up(item, mask_polygon, max_len=MAX_PIXELS)
check = 0
for i in range(len(band_values)):
band_values[i].extend(values[i])
if len(band_values[i]) >= MAX_PIXELS:
band_values = band_values
check += 1
if len(band_values) <= check:
filled = True
break
except Exception as e:
print(tree, e)
else:
continue
break
else:
continue
break
if filled:
mean = [statistics.mean(values[:MAX_PIXELS]) for values in band_values]
variance = [statistics.variance(values[:MAX_PIXELS]) for values in band_values]
writer.writerow([tree] + mean + variance)
data/A45-19_{id}.geojson
は生成済みとする。
そうして集計できた樹種ごとの特徴ベクトルがこちら(一部のみ表示)。
樹種コード | バンド1 | バンド2 | バンド3 | バンド4 | バンド5 | バンド6 | バンド7 | バンド9 | バンド1(分散) | バンド2(分散) | バンド3(分散) | バンド4(分散) | バンド5(分散) | バンド6(分散) | バンド7(分散) | バンド9(分散) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ハンノキ | 0.12412561268106592 | 0.10001798528705498 | 0.08312223514492063 | 0.05849279663722897 | 0.2611220367203851 | 0.13093231416670076 | 0.06363007485754517 | 0.001920034282376625 | 5.093785135424055e-06 | 4.609879502665581e-06 | 4.7344535308526665e-05 | 1.545760164328514e-05 | 0.003908169576869823 | 0.0002686370278722432 | 0.00025693016902138705 | 7.673056482899172e-08 |
ウルシ | 0.11333166343038814 | 0.08920966424817571 | 0.07697857649150924 | 0.04708287937950255 | 0.3839477616165485 | 0.1703240658721925 | 0.06972000537924883 | 0.0014122765934026984 | 6.848026435668064e-05 | 7.226565801010066e-05 | 0.00016287991597427207 | 7.210032937847197e-05 | 0.00819596748594126 | 0.0014271322455686962 | 0.00025175522713771764 | 5.0732803871881825e-08 |
トドマツ | 0.1310720656110398 | 0.10719486822045156 | 0.0937022481742604 | 0.05818641800967698 | 0.3586468108684962 | 0.14105503940563185 | 0.059256311453110375 | 0.002789413233667782 | 3.2957832881030394e-07 | 5.573364130827411e-07 | 1.2716590589234926e-05 | 5.534314997871114e-06 | 0.0014595957613806993 | 0.00039149091177742936 | 7.786802437155692e-05 | 3.193508283695392e-08 |
ポプラ | 0.12118173637577959 | 0.09681671737221566 | 0.0803778917290018 | 0.05093046446586008 | 0.3442040411213453 | 0.14586820899552838 | 0.061084398963265625 | 0.0016541864944345445 | 0.0004751044107334024 | 0.00043514543492540473 | 0.000353024842050845 | 0.00029768951677585894 | 0.008799470548947814 | 0.0010213594652468876 | 0.00030276596590938517 | 1.1093467256943756e-07 |
102の樹種でベクトルが計算できました[10]。
まとめ
衛星画像のピクセルをクラス分類するための教師データを作りました。
例題ではグランドトゥルースとして国有林野ポリゴンとLandsat-8の画像を利用しました。
この教師データを使って分類をしてみるのは別の機会としますが、うまくいかなかったら学習に利用するポリゴンやLandsat-8の画像の絞り込み条件を変えたり、サンプル数を100より増やすなどするとよいのではないでしょうか。
-
あとは車などの物体検出がよく話題に出ます。 ↩︎
-
個人なら機能制限された無償版や期限付きの体験版の利用ができます。 ↩︎
-
単層林で検索すると「単一の樹冠層を構成する森林」とあり、面積歩合が一番大きい樹種以外による反射光が少ないことを期待できそうなため。 ↩︎
-
Ascendingもありますがこちらは地球の夜側を撮像しているため一般的には使われません。 ↩︎
-
冬はピクセルが雪か否かの判断がめんどうなのと、紅葉の影響を除くため ↩︎
-
ピクセルが雲か否かの判断がめんどうなため ↩︎
-
今回は日本国内のみを対象とするため問題はありませんが、rasterioは180度線をまたぐときの処理が甘いケースがあるため海外の一部シーンではうまくいかないかもしれません。 ↩︎
-
手元では集計に数時間かかりました。IO周りを最適化するともっと速くなると思います。 ↩︎
Discussion
