Vialに対応したcocot46plusのファームウェアを作る

Yudai Nakata

以下の公式ドキュメントに沿って進める．

https://get.vial.today/docs/

Yudai Nakata

まず，物理レイアウトをVialに伝える部分を作る．

cocot46plusは作者がVia用のJSONを公開してくださっているので，これをベースに要らない項目を落としてvial.jsonを作る．

Yudai Nakata

一旦できたものがこちら．

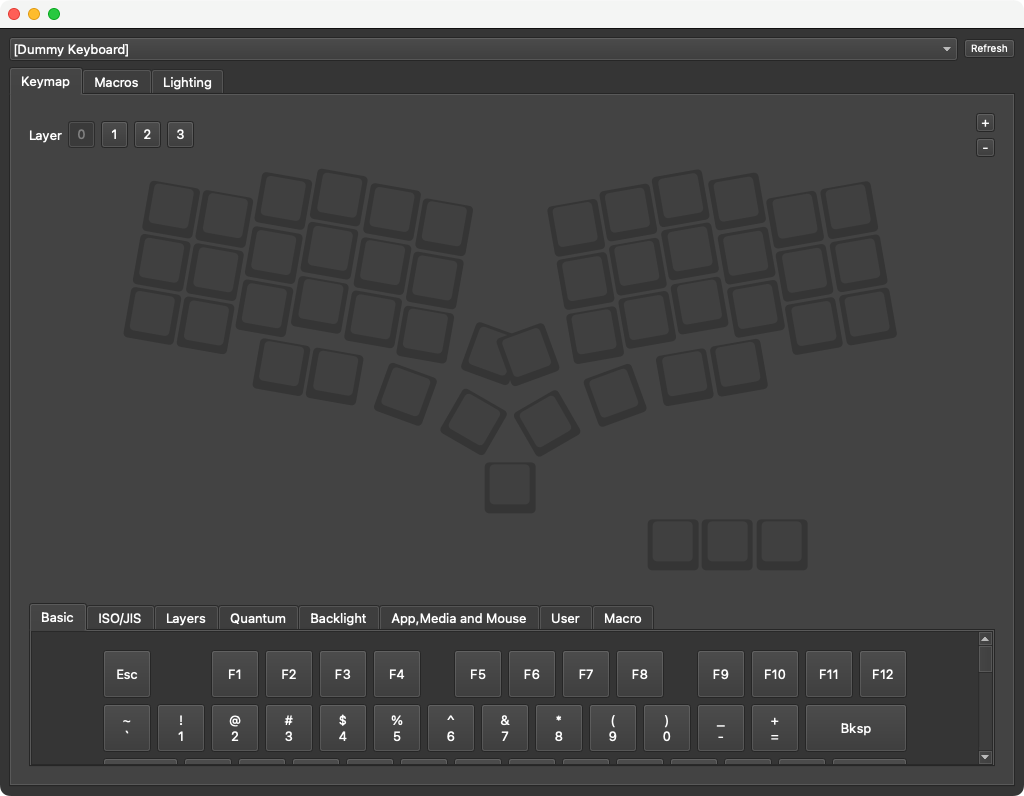

cocot46plusの物理レイアウトをVialに表示させたもの

概ねいい感じっぽいが気になるポイントがいくつかあるので，調査・修正する．

KLEと違ってラベルが表示されないのはそれで意図通りなのか
1.25uのキーをそのサイズで表示させたい
トラックボール下のキーが重なっているのでそれを防ぎたい

Yudai Nakata

1点目は他のvial.jsonを試すかぎりラベルは見えなくてOKでキー位置とマトリクスの対応がちゃんと対応できていれば良いっぽい．残り2点は一旦放置して動作するところまで持っていってから改良する．

次は本格的にファームウェアを書いていく．

Yudai Nakata

ガイドに従ってqmk doctorを実行するとavr-gccが新しすぎると言われた．

$ qmk doctor
[snip]
Ψ Found avr-gcc version 9.4.0
⚠ We do not recommend avr-gcc newer than 8. Downgrading to 8.x is recommended.
[snip]

9.xだと何か非互換なのかなと思いきやDrashna曰く，生成されるバイナリサイズの話らしい．マイコンを変えて容量も16MBと十分なので今回は無視する．

Yudai Nakata

vial-qmkにはcocot46plusのコードが含まれていないので本家QMKから持ってきてデフォルトキーマップでビルドすると，前回と同じエラーが出た．これまた前回と同じ修正でお茶を濁す．

$ cp -r ../qmk_firmware/keyboards/aki27/cocot46plus/ ./keyboards/aki27/
$ make aki27/cocot46plus:default
Making aki27/cocot46plus with keymap default

Generating: .build/obj_aki27_cocot46plus_default/src/info_deps.d                                    [OK]
arm-none-eabi-gcc (Arm GNU Toolchain 13.3.Rel1 (Build arm-13.24)) 13.3.1 20240614
Copyright (C) 2023 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.
[snip]
Compiling: platforms/chibios/drivers/i2c_master.c                                                  In file included from ./lib/chibios/os/hal/include/hal_pal.h:174,
                 from ./lib/chibios/os/hal/include/hal.h:306,
                 from platforms/chibios/gpio.h:18,
                 from platforms/gpio.h:21,
                 from platforms/chibios/drivers/i2c_master.c:30:
platforms/chibios/drivers/i2c_master.c: In function 'i2c_init':
././platforms/chibios/boards/QMK_PM2040/configs/config.h:17:26: error: 'D0' undeclared (first use in this function)
   17 | #    define I2C1_SCL_PIN D0
      |
[snip]
 [ERRORS]
 |
 |
 |
make[1]: *** [.build/obj_aki27_cocot46plus_default/i2c_master.o] Error 1
make: *** [aki27/cocot46plus:default] Error 1
Make finished with errors
