EC2の冗長構成をクリック一発で作りたい【AWS CloudFormation】

2021/01/25に公開

AWS

環境構築はCloudFormationで自動化だ！

AWSで環境をつくっていて、今どういったインスタンスがどの設定で動いているのか気がつけばわからなくなることがザラにあります。
このEC2何者？とか、このサブネット何用？とか

でも、CloudFormationなら大丈夫！

環境とテンプレートがイコールなので「こいつ何者？」がなくなる。
非インフラエンジニアからしてみればプログラム感覚で作れるので飲み込みやすいし（個人的な感覚）、AWSドキュメントを眺めるとコンソール上で見たことない（または見逃している）設定などもあって新たな発見もある。

ということで、冗長構成をCloudFormationで作る。

※時間の関係でテンプレートはシングルスタック。DBは無しの状態です。また時間ができたら作ります。

構成

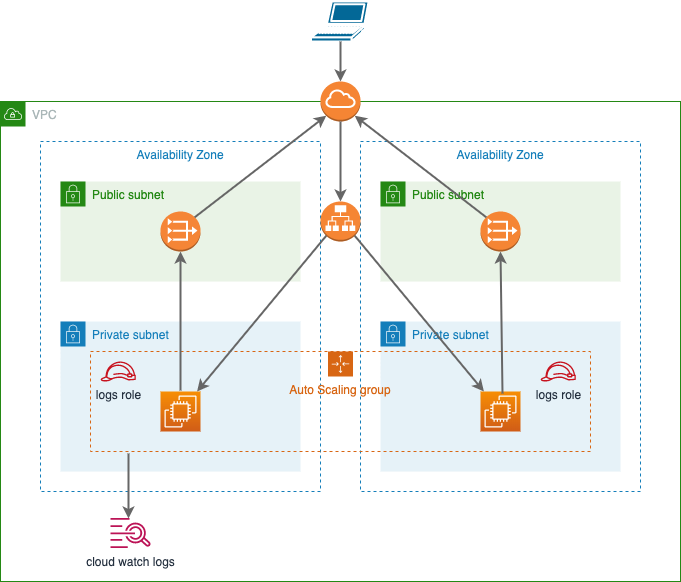

アプリケーション用のサーバーがprivate subnetへ配置され、AutoScalingするという構成。
（AWSCloudTech内のハンズオン「冗長性のあるブログサービスを構築する」を参考にしています。）

個人的にログが見れないと嫌なのでcfnのログをCloudwatchで出力するようにしている。

CloudFormationとは

作る前にざっくりとCloudFormationとは
・テンプレートファイルを元にAWSの環境を構築してくれるAWSサービスの一つ

テンプレートファイルってどんなん？
・テンプレートファイルはYAMLまたはJSON形式で指定の書式がある
・簡単な関数や環境変数などが用意されていて使うことができる

書式ざっくり説明。

セクション	内容
AWSTemplateFormatVersion	バージョン情報（2010-09-09が最新）
Description	テンプレートの説明
Metadata	追加情報を定義できる。（よくわかってない）
Parameters	パラメーターを定義できる。例えば、VPCの範囲など
Mappings	キーバリューのリストみたいなものを定義できる。
Conditions	条件を定義できる。例えば、開発環境向けとか本番向けなど
Transform	サーバレスアプリケーションのバージョン指定とかできる。
Resources	リソースを定義できる。例えば、EC2をXXというImageIDで作成するとか
Outputs	情報を出力できる。単純なリソースの情報出力と、リソース自体を外部から参照できるように出力することができる。
https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/template-anatomy.html

作成準備

準備① 必要なパラメーターを検討（Parameters:）

パラメーター名（論理名）	内容
ProjectName	プロジェクト名。タグにプロジェクト名＋vpcとかで名前つけるためのもの
VpcCIDR	VPCのIP範囲
aSubnetCIDR	パブリックサブネットの範囲１
bSubnetCIDR	パブリックサブネットの範囲２
aPrivateSubnetCIDR	プライベートサブネットの範囲１
bPrivateSubnetCIDR	プライベートサブネットの範囲２
NATGatewayCreate	NATゲートウェイを作るか否か（お金かかるとことなので）
StepInstanceCreate	踏み台サーバーを用意するか否か（お金かかるとことなので）
WebAllowLocation	Webサーバーが受け入れるIP範囲
StepAllowLocation	踏み台サーバーが受け入れるIP範囲
MyAMI	Webサーバーが使用するAMI（未指定の場合はDefaultAMIが使用される）
DefaultAMI	AmazonLinux2
WebKeyPair	WebサーバーへのSSHアクセス用KeyPair
StepKeyPair	踏み台サーバーへのSSHアクセス用KeyPair
AutoScalingDesiredCapacity	AutoScallingの希望キャパシティ(０にすればインスタンスを作らない)

自分用にある程度カスタマイズできるように色々と準備した。
これらのパラメーターを使用した構成でCloudFormationは動作する。

設定の例

パラメーター名・タイプ・説明・デフォルト値などを指定できる。

Parameters:
  MyAMI:
    Type: String
    Description: your ami id
    Default: 'ami-0000000000000000'

これをCloudFormationで読み込むとパラメータ入力画面で入力できるようになる。

準備② 必要なリソースをまとめる（Resources:）

リソース名（論理名）	内容ざっくり
VPC	VPC
aSubnet	パブルックサブネットA
bSubnet	パブルックサブネットB
aPrivateSubnet	プライベートサブネットA
bPrivateSubnet	プライベートサブネットB
aRouteTable	パブリックサブネットAのルートテーブル
bRouteTable	プライベートサブネットBのルートテーブル
bPrivateRouteTable	プライベートサブネットBのルートテーブル
aPrivateRouteTable	プライベートサブネットAのルートテーブル
aSubnetRouteTableAssociation	パブリックサブネットAとルートテーブルの紐づけ
bSubnetRouteTableAssociation	パブリックサブネットBとルートテーブルの紐づけ
aPrivateSubnetRouteTableAssociation	プライベートサブネットAとルートテーブルの紐づけ
bPrivateSubnetRouteTableAssociation	プライベートサブネットBとルートテーブルの紐づけ
aRoute	パブリックサブネットAのルート定義とルートテーブル紐付け
bRoute	パブリックサブネットBのルート定義とルートテーブル紐付け
aPrivateRoute	プライベートサブネットAのルート定義とルートテーブル紐付け
bPrivateRoute	プライベートサブネットBのルート定義とルートテーブル紐付け
aEIP	サブネットAのNATゲートウェイ用IPアドレス
bEIP	サブネットBのNATゲートウェイ用IPアドレス
aNatGateway	サブネットAのNATゲートウェイ
bNatGateway	サブネットBのNATゲートウェイ
InternetGateway	インターネットゲートウェイ
VPCGatewayAttachment	インターネットゲートウェイ紐付け
WebServerSecurityGroup	Webサーバ用のセキュリティグループ
LoadBalancer	ロードバランサ
TargetGroup	ロードバランサのターゲットグループ
Listener	ロードバランサとターゲットグループの紐付け
LoadBalancerSecurityGroup	ロードバランサ用のセキュリティグループ
AutoScalingGroup	オートスケーリンググループ
Ec2LaunchConfiguration	EC2の起動設定
CloudWatchParameter	Cloudwatchでログを出力するための設定値
AutoScalingEC2Profile	EC2にロールを紐付けるためのプロファイル。
AutoScalingEC2Role	ロール（CloudWatchLogsとかを出力するためのロール）
StepEC2	踏み台サーバー
StepEIP	踏み台サーバー用のIPアドレス
StepSecurityGroup	踏み台サーバー用のセキュリティグループ

設定の例

Parameters:
  ProjectName:
    Type: String
    Default: "aws-cloud-tech"
  VpcCIDR:
    Type: String
    Default: "192.168.0.0/16"
Resources:
  VPC:
    Type: "AWS::EC2::VPC"
    Properties:
      # Fn::Refという関数を使用して、パラメーターで入力された値が取得できる。
      CidrBlock: !Ref VpcCIDR
      EnableDnsSupport: "true"
      EnableDnsHostnames: "true"
      InstanceTenancy: default
      Tags:
        - Key: Name
	  # Fn::Subという関数を使用して文字列を作っている。
          Value: !Sub "${ProjectName}-vpc"

  aSubnet:
    Type: "AWS::EC2::Subnet"
    Properties:
      AvailabilityZone: "ap-northeast-1a"
      CidrBlock: !Ref aSubnetCIDR
      # Fn::Refという関数を使用して、上で定義されているVPCのIDが取得できる。返却される値はTypeによって異なる。
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub "${ProjectName}-subnet-a"
# yamlだとコメントかけるからいいよね！

準備③ アウトプットする内容を決める(Outputs:)

とりあえずLBのアクセスURLを出しておく。

Outputsではテンプレート内で定義されたリソースの情報を出力できる。

クロススタックの場合はリソースの内容をもっと出力する必要がある。
クロススタックの分割ルールは、ライフサイクルの長短、依存関係の大小で分割を決めるといいらしい。（AWS Black Belt Online Seminarのセミナーの内容）
ちなみに、出力名変えたいなと思っても別テンプレートで使ってるから無理とか言われるので出力する場合は、名前をきちんと考えた方が良いっぽい。

設定の例

Resources:
  LoadBalancer:
    Type: 'AWS::ElasticLoadBalancingV2::LoadBalancer'
    Properties:
      Tags:
        - Key: Name
          Value: !Sub "${ProjectName}-elb"
      Name: !Sub "${ProjectName}-elb"
      Subnets:
        - !Ref aSubnet
        - !Ref bSubnet
      SecurityGroups:
        - !Ref LoadBalancerSecurityGroup
Outputs:
  URL:
    Value: !Join
      - ''
      - - 'http://'
        - !GetAtt LoadBalancer.DNSName
        - /

出力はこんな感じ

テンプレートを作ってみる

...おらっ！

テンプレートを使ってスタック作成

リージョンは東京（ap-northeast-1）

事前準備
・SSH接続用のKeyPairの準備
・CloudFormationを実行するIAM（※）
（※）VPC,EC2,IAM,SSMパラメーターなどの作成権限を持ったIAMが必要。権限が足りなければCloudFormation実行時にエラーが出るので都度追加していけばいつかは成功するはず！

事前準備（Option:独自のEC2イメージを使いたい場合）
・EC2イメージ（AMI）のImageId

スタックの作成

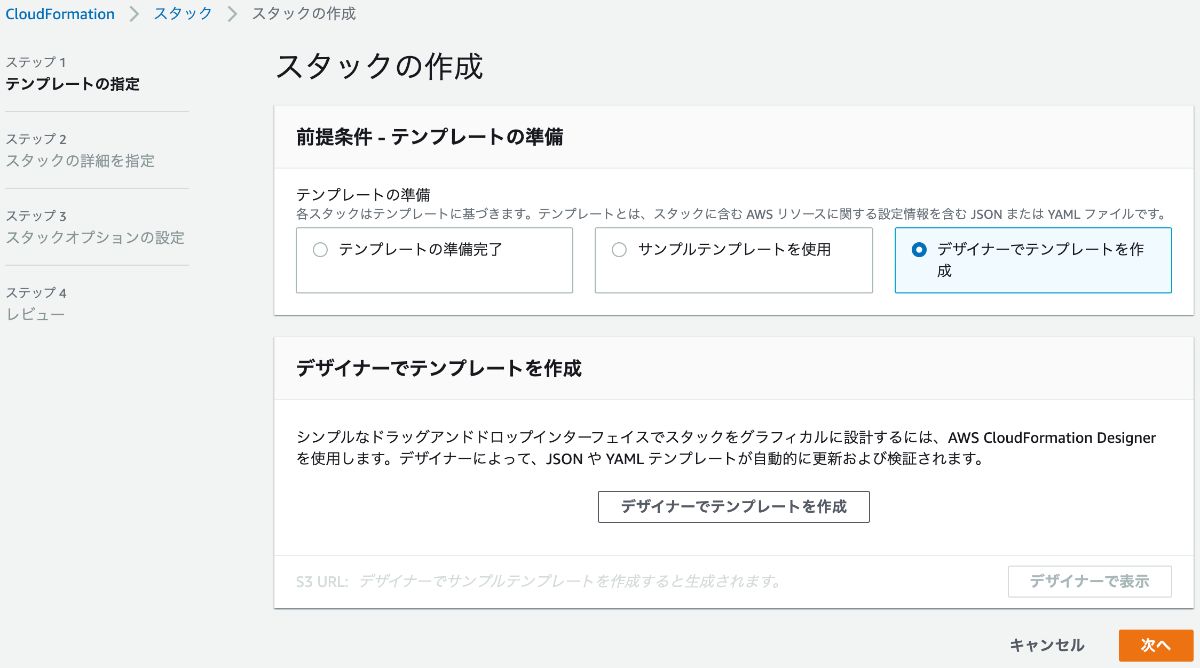

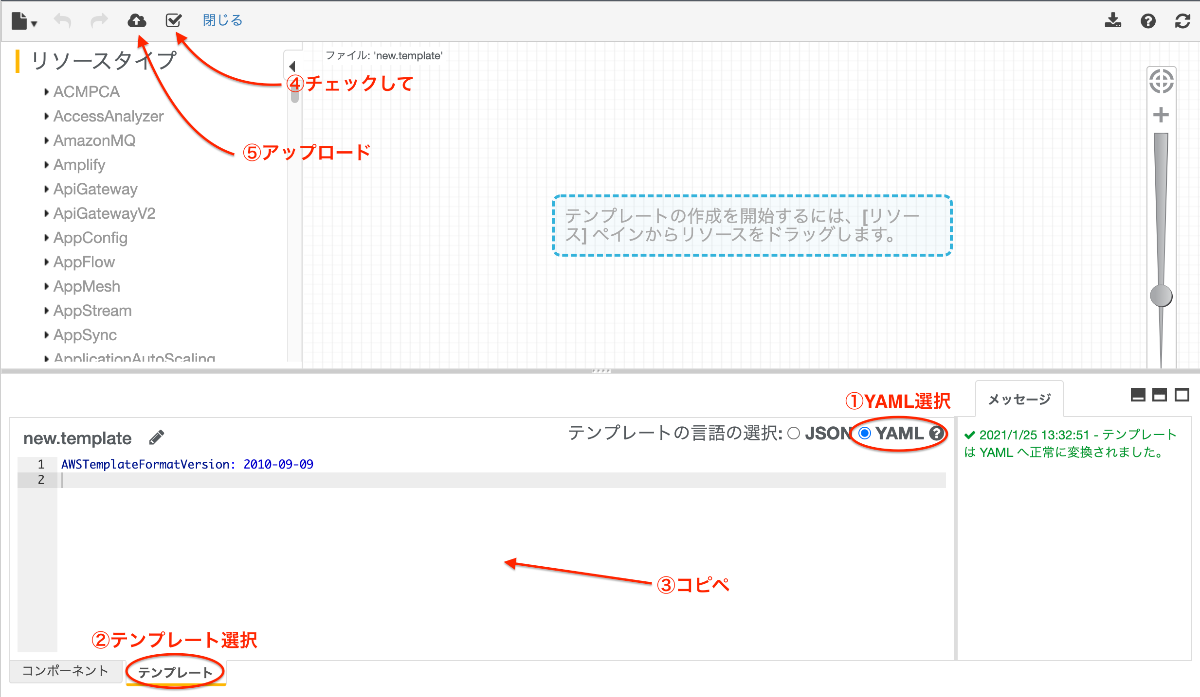

デザイナーでテンプレートを作成

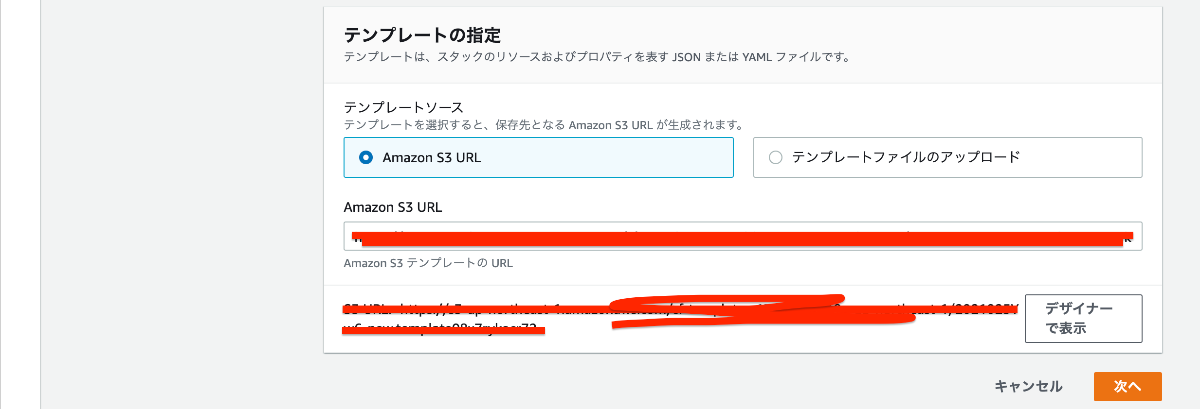

コードをアップロード（デザイナーの場合）

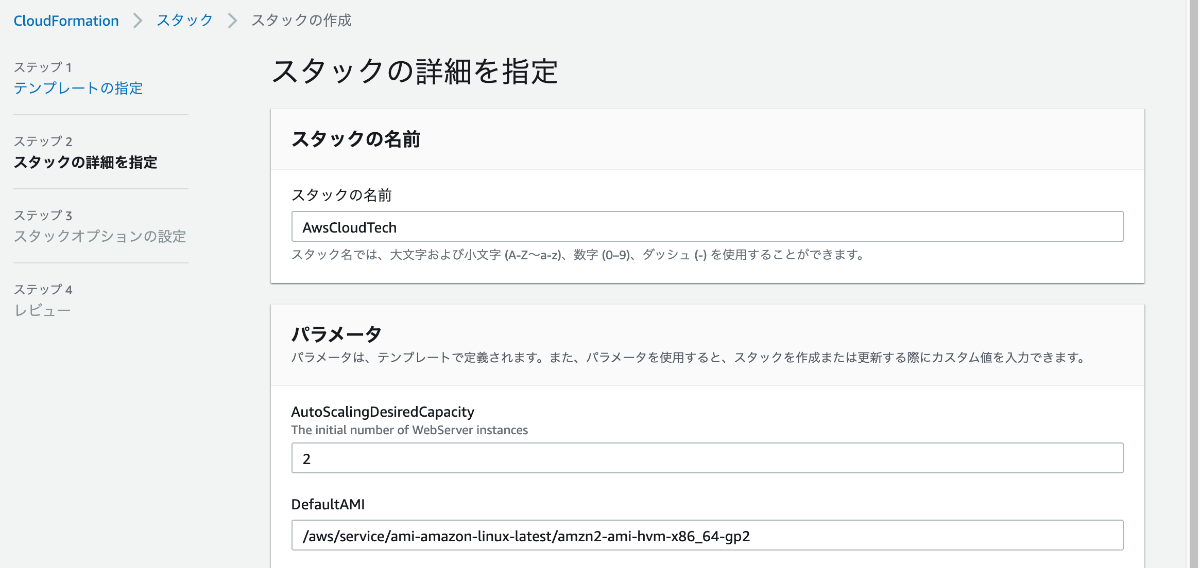

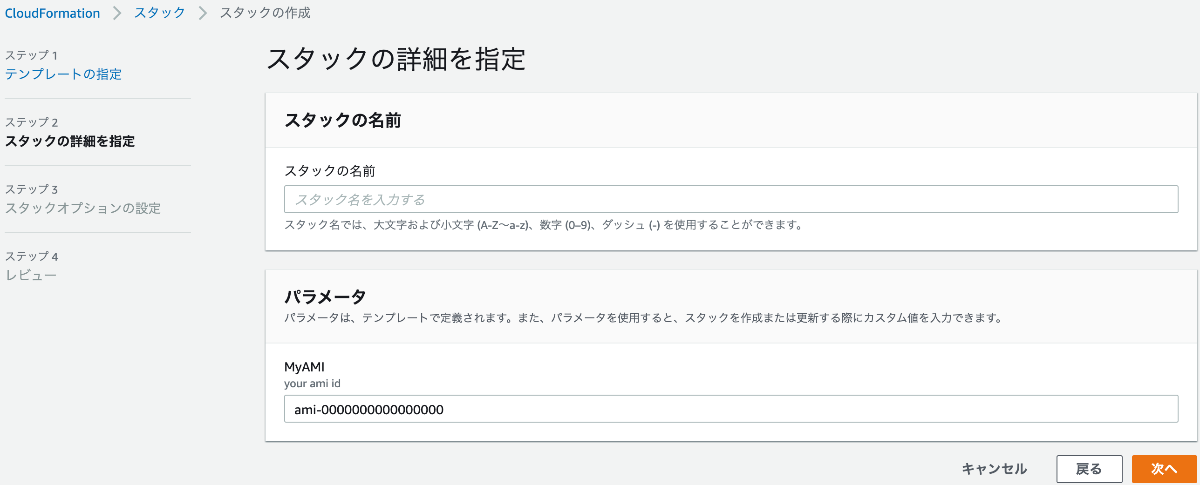

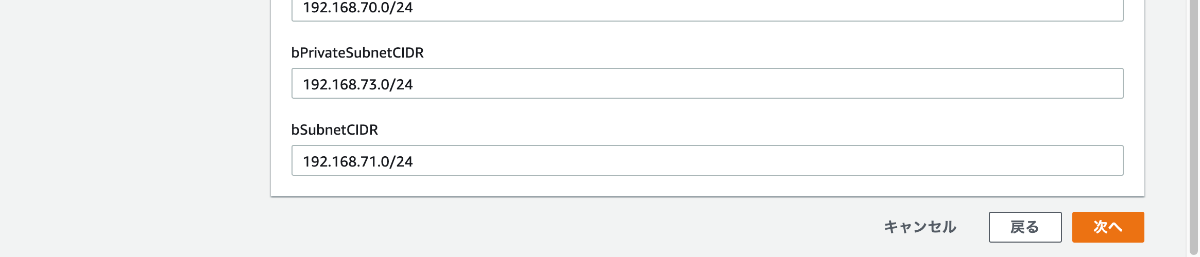

パラメーターを入力して

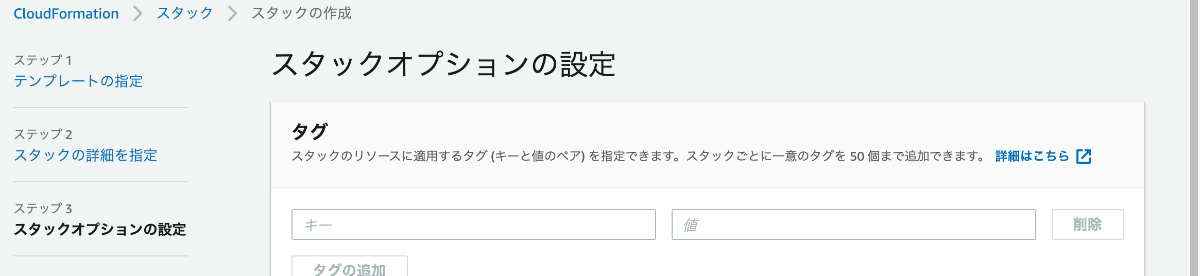

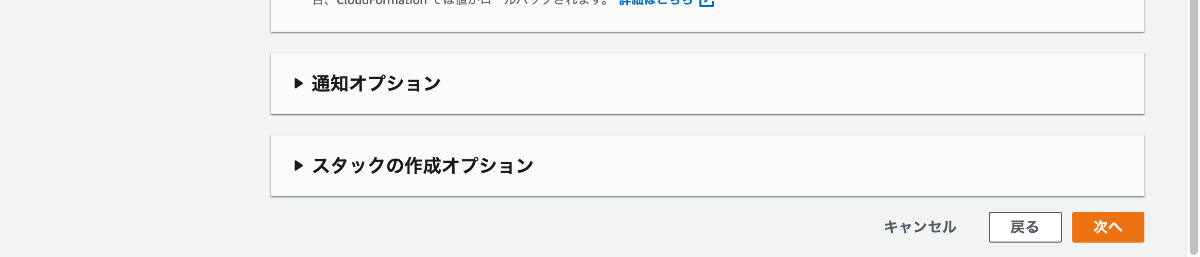

オプションをデフォルトのまま

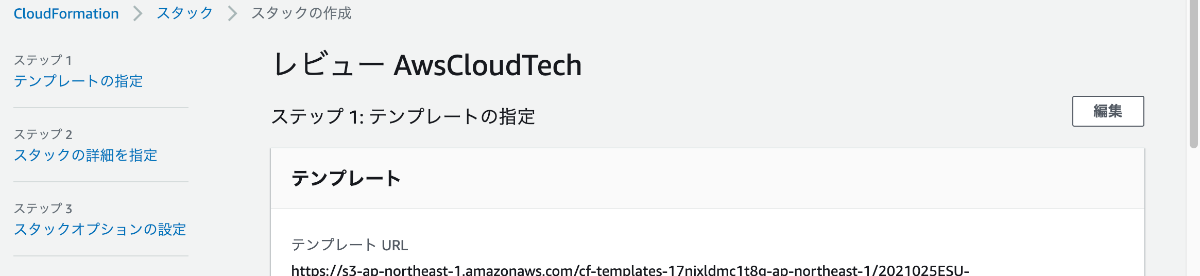

レビューして

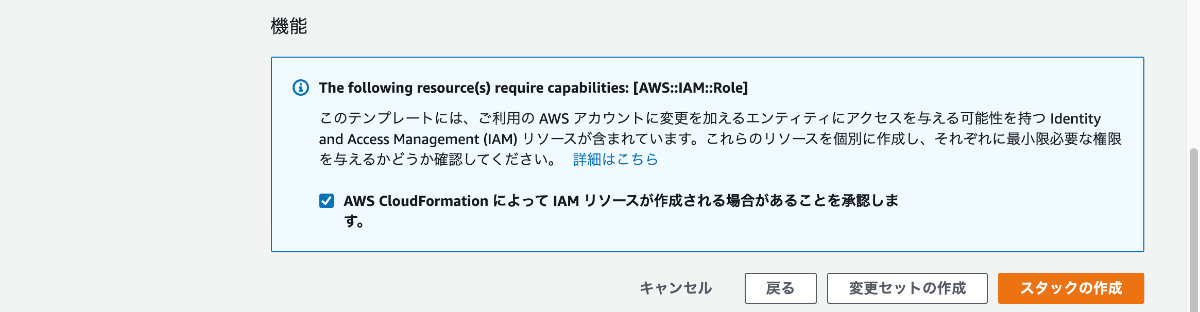

IAM作成承認にチェック入れてからスタックの作成

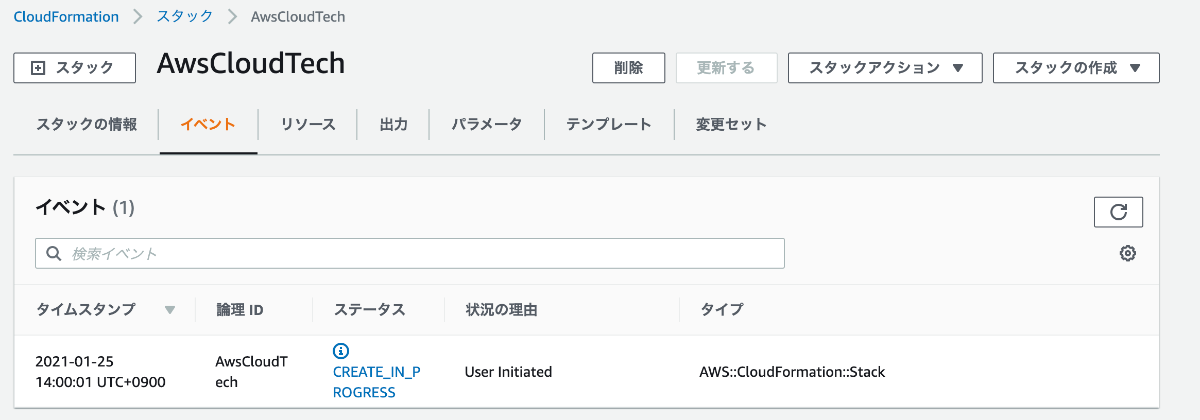

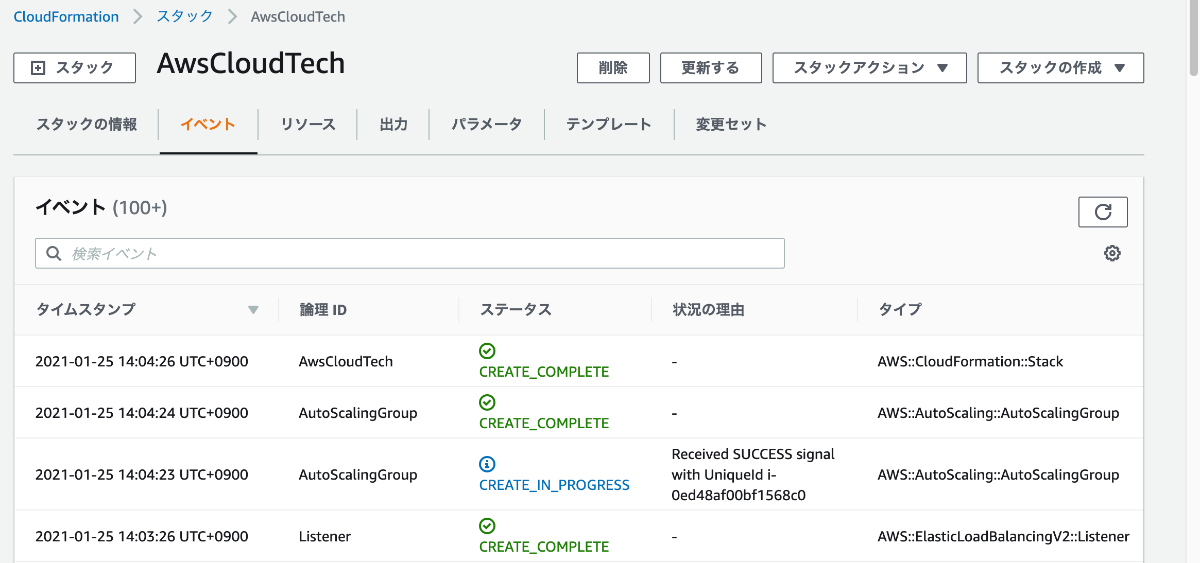

イベントがゴリゴリ進む

タイムは4分25秒

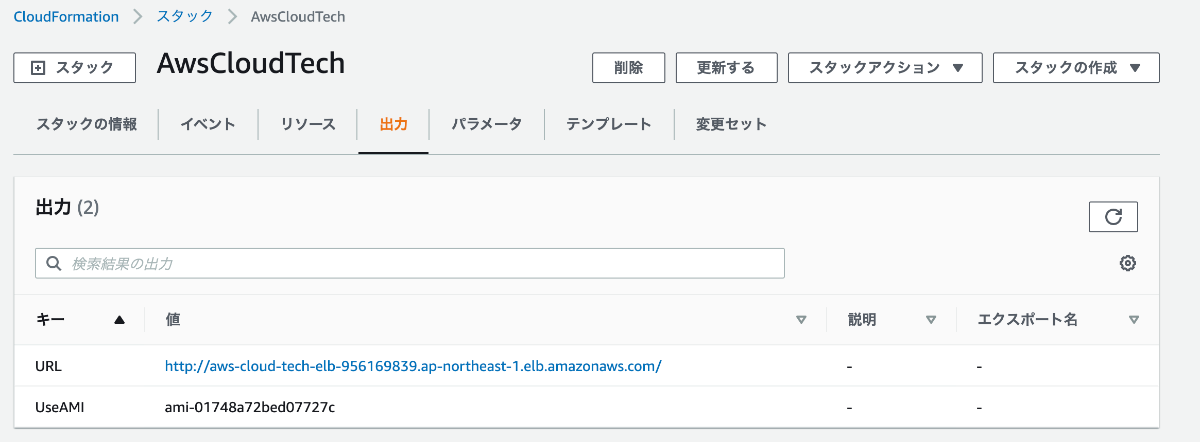

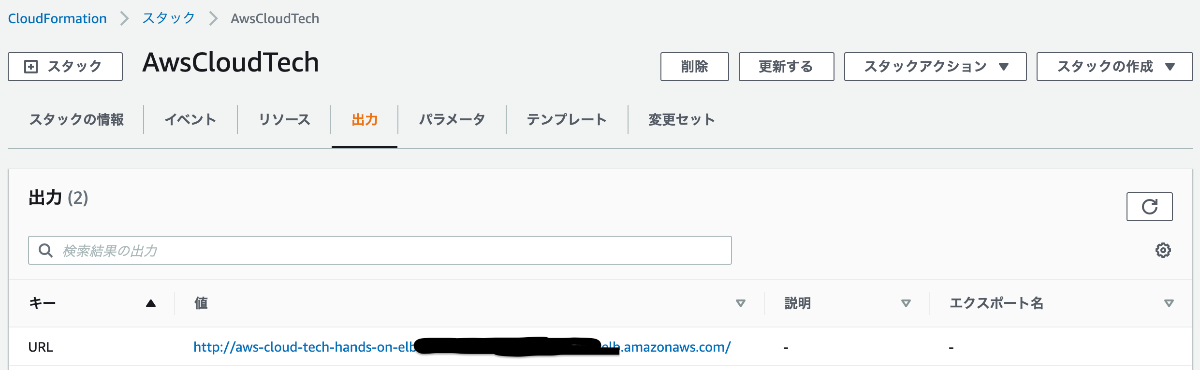

出力を確認

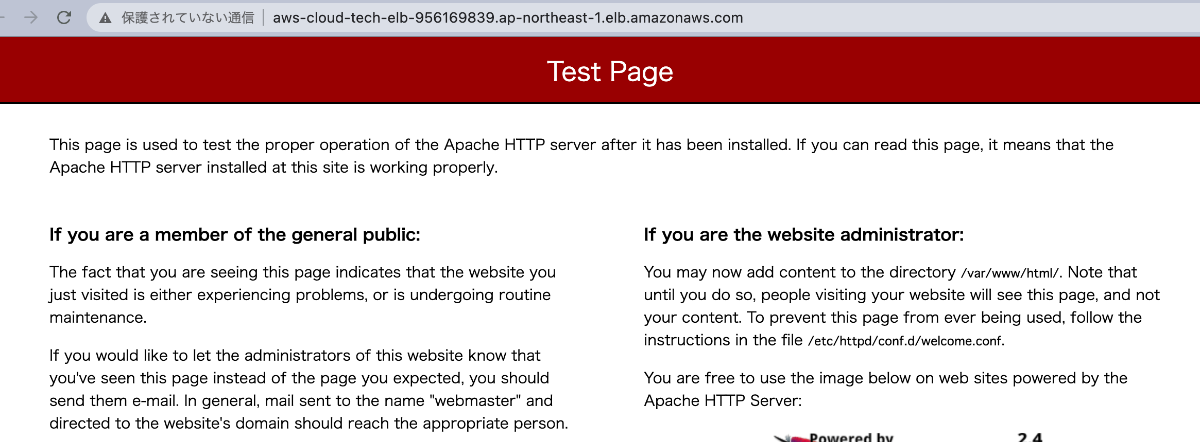

URLへアクセスしてみる。OK！

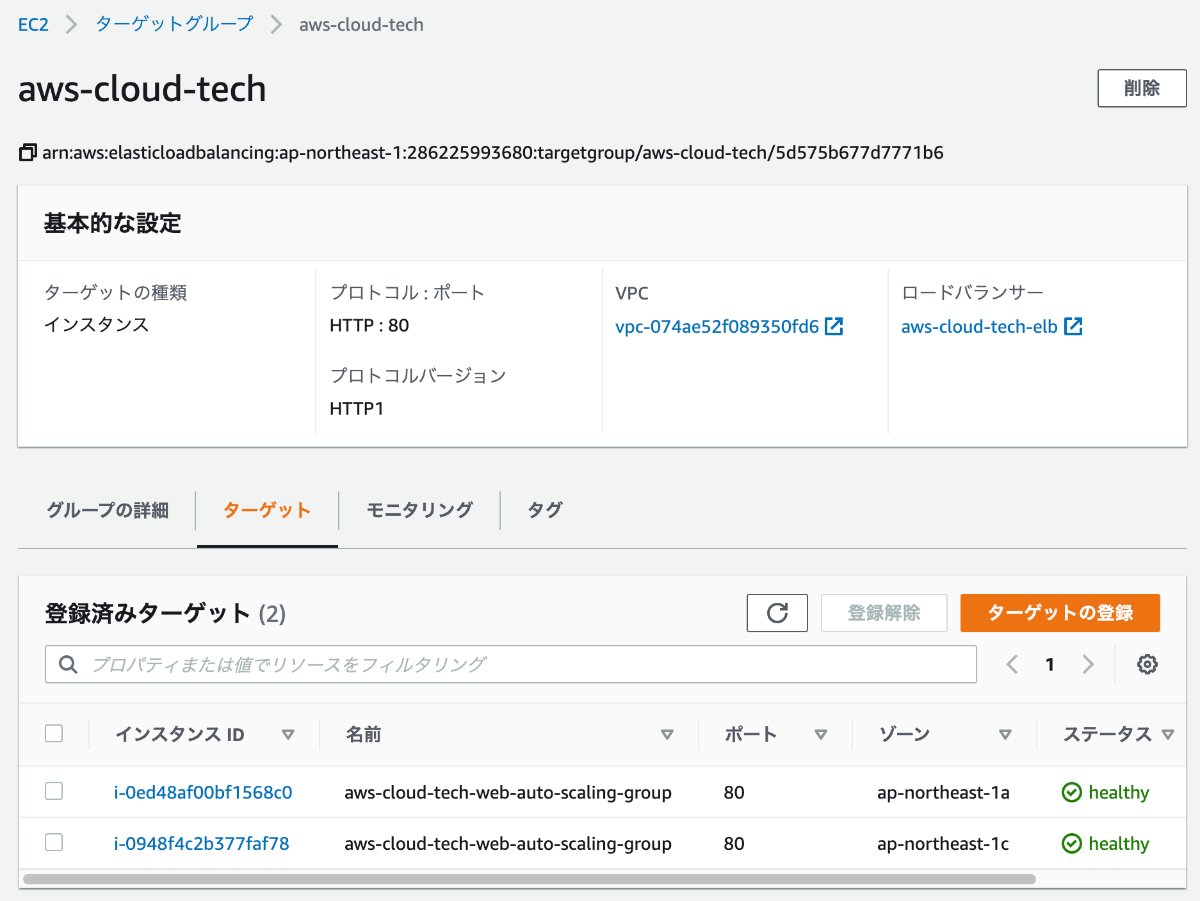

AutoScallingのインスタンスも良好

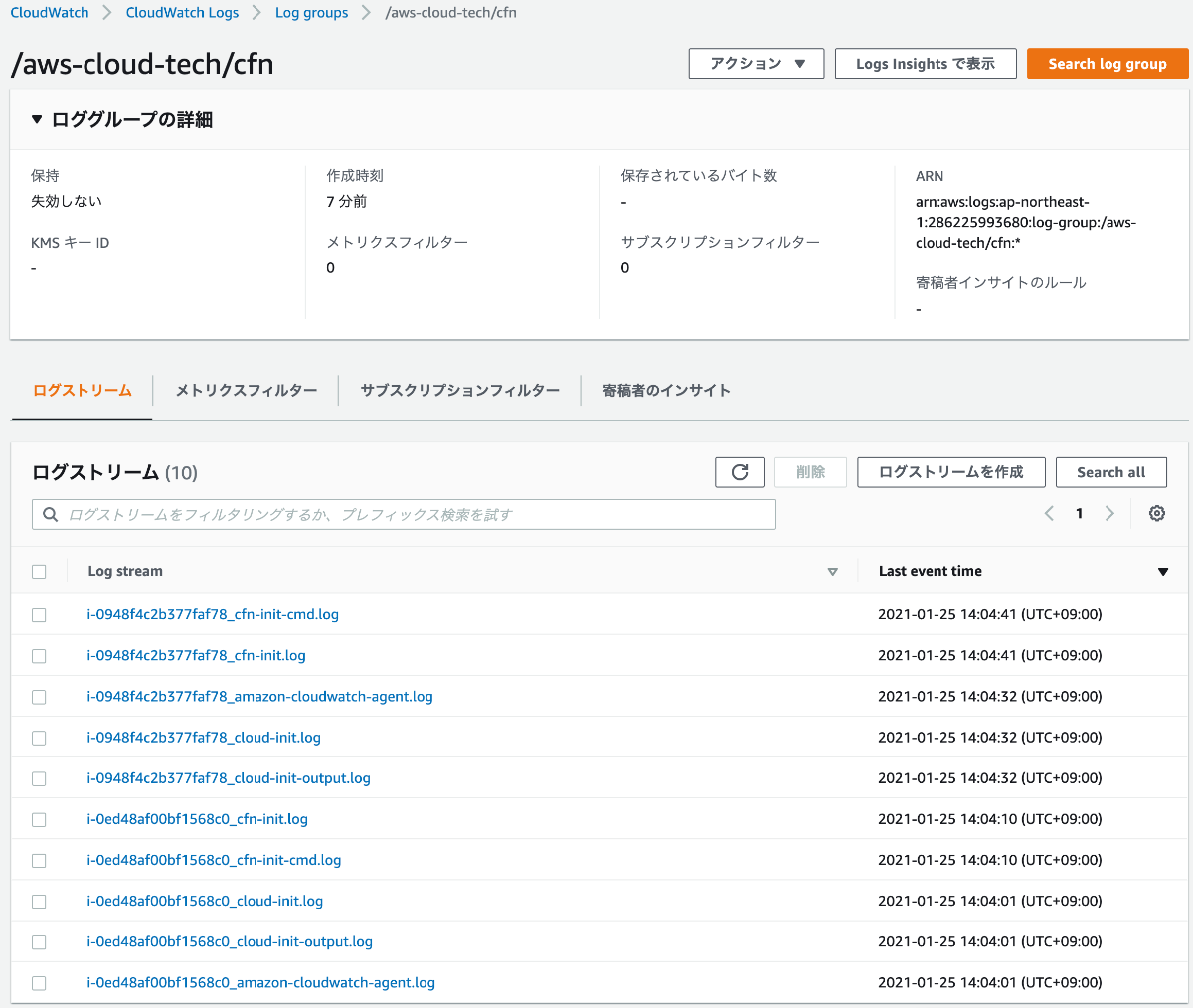

ログも2台分きちんと取得できてる

まとめ

CloudFormationいいところ
・設計変更に強い
・環境を複製できる
・AWSリソース間の関連性がわかるようになる
・コンソール上だけだと表面上気が付かなかったリソースの存在に気がつけるようになる
・インフラエンジニアでなくてもとっつきやすい（個人的な感覚ですが、プログラムを書いて何かが出力されてっていうのが吸収されやすいからなのかも）

CloudFormationわるいところ
・AWS以外で使えない
・勉強コストがそれなりに必要

CloudFormationまだわかってないところ
・テンプレートのバージョン管理（ドキュメント見てもなんのことだかよくわからない。。まさかとは思うけどテンプレートを別途バージョン管理使って管理してねということじゃないよね。わからん。）
　https://docs.aws.amazon.com/ja_jp/AWSCloudFormation/latest/UserGuide/best-practices.html#code
・テンプレートのネスト
　関連性のあるテンプレートをネストすることができるらしいのだが、詳しく調べていない。

感想

アウトプットめちゃ大変。
