ユークリッドの互除法をCanvasで可視化する

2021/11/28に公開

概要

最近Creative Codingを学び始めました。まだまだ初歩の初歩レベルですが、数学的な思考を求められることもあり、なかなか頭の体操になって楽しいです。

ユークリッドの互除法を可視化するとおもしろいらしいということで、実際にやってみました。

ユーグリットの互除法とは

困ったときのwikipediaさん。

https://ja.wikipedia.org/w/index.php?curid=7942

ユークリッドの互除法(ユークリッドのごじょほう、英: Euclidean Algorithm)は、2 つの自然数の最大公約数を求める手法の一つである。

この通りですね。2つの自然数から最大公約数を求めるアルゴリズムのことです。

手順

自然数a, b (a >= b)に対して、以下のような手順を踏みます。

  1. aをbで割り、余りc1を求める
  2. bをc1で割り、余りc2を求める
  3. c1をc2で割り、余りc3を求める
  4. この操作を余りが0になるまで繰り返し、余りが0になった時の割る数が最大公約数となる

具体例

自然数20と12に対してユークリッドの互除法をやってみます。

20 ÷ 12 = 1 ... 8
12 ÷ 8 = 1 ... 4
8 ÷ 4 = 2 ... 0 //余りが 0 になったので終わり

余りが 0 になった時の割る数は 4 なので最大公約数は 4

やってみるとそれほど難しくはありませんね。

TypeScriptに置き換える

ユークリッドの互除法をTypeScriptで表現してみます。

// 自然数 a, b(a > b)を準備
let a = 20;
let b = 12;

while (b > 0) {
  const c = Math.floor(a / b); // 商
  const d = a % b; // 余り
  console.log(a + "÷" + b + "=" + c + "..." + d);
  a = b;
  b = d;
}

/*
実行結果
20÷12=1...8
12÷8=1...4
8÷4=2...0
*/

完璧ですね。

図形的に考えてみる

ユークリッドの互除法を図形的に考えてみます。

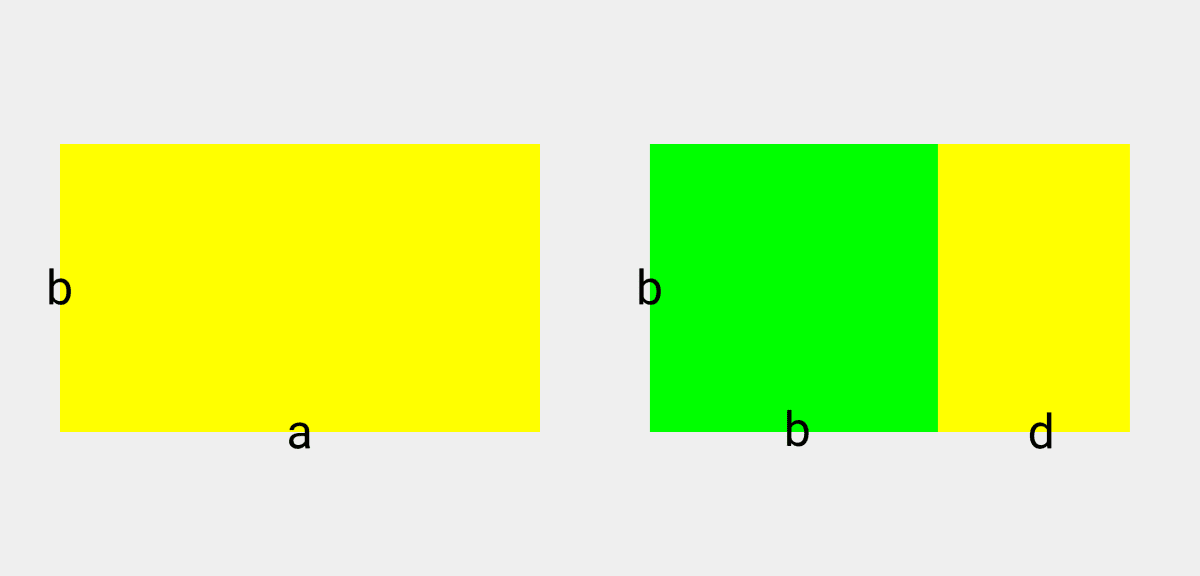

a ÷ b = c ... d が何を表しているのか

長辺の長さをa
短辺の長さをb
とした長方形を考える

長方形から一辺の長さがbである正方形をc個埋めると、
長辺がb, 短辺がdの長方形が残る

図に書いてみるとこんな感じ。

ユークリッドの互除法図解

残った長方形に対して、また同じことを繰り返していくと、いずれ余り(上記画像のd)が0になるので、すべてが正方形で埋まることになりますね。

すなわち、ユークリッドの互除法を使うことによって長方形を正方形に分割できるということです。

Canvasに描写する

ここまでくればあとはCanvasに描写してみるだけですね。

TypeScriptコード
const canvas = document.getElementById("canvas") as HTMLCanvasElement;
const context = canvas.getContext("2d")!;

let n1 = 56; // 自然数(大きい)
let n2 = 36; // 自然数(小さい)
const scale = Math.floor((window.innerWidth / n1) * 0.8); // 長方形の大きさを決めるための係数。windowの横幅の0.8倍に調整
n1 = n1 * scale;
n2 = n2 * scale;

canvas.width = n1;
canvas.height = n2;
context.fillStyle = "#ccc";
context.fillRect(0, 0, n1, n2);

let a = n1;
let b = n2;

let posX = 0,
  posY = 0;

let count = 0; //横に分割するか縦に分割するか決めるためのカウンタ
while (b > 0) {
  const c = Math.floor(a / b); // 商
  const d = a % b; // 余り
  // 商の数だけ正方形が取得できる
  for (let i = 0; i < c; i++) {
    context.fillStyle = `rgb(${Math.floor(Math.random() * 256)},${Math.floor(
      Math.random() * 256
    )},${Math.floor(Math.random() * 256)})`;
    context.fillRect(posX, posY, b, b);
    if (count % 2 === 0) {
      // count が 2 で割り切れる時は横に分割
      posX += b;
    } else {
      // count が 2 で割り切れない時は縦に分割
      posY += b;
    }
  }
  a = b;
  b = d;
  count++;
}

綺麗に長方形を正方形で分割することができました。

まとめ

ユークリッドの互除法を可視化する方法でした。基礎中の基礎ではありますが、数学の力を借りることによって、おもしろい表現ができるのだなと感動しました。Creative Codingや数学を学んでいくことによって、よりおもしろい表現ができるようになりたいと思います。
