はじめに

この「化学でPython」シリーズでは、化学の分野で有用な Python ライブラリを紹介しています。

今回紹介するのは、ASE (Atomic Simulation Environment) です。

ASE とは？

原子・分子レベルのシミュレーションを行うための「司令塔」となるライブラリです。

分子や結晶の構築から、計算の実行、結果の解析までを統一的なインターフェースでまるっと操作できます。

  • 公式サイト: Link
  • GitLab: Link (🌟490+)

インストール

pip で簡単にインストールできます。

terminal
pip install ase

基本的な使い方

まずは水分子を作成して、その原子の情報を表示する基本的な使い方を見てみましょう。

from ase import Atoms
from ase.build import molecule

# 水分子を作成
water = molecule('H2O')

# 原子の情報を表示
print(f"化学式: {water.get_chemical_formula()}")
print(f"原子数: {len(water)}")
print("各原子の位置 (Å):")
print(water.get_positions())

# 0番目の原子（酸素）の情報を取得
atom0 = water[0]
print(f"0番目の原子: {atom0.symbol}, 座標: {atom0.position}")
実行結果
化学式: H2O
原子数: 3
各原子の位置 (Å):
[[ 0.        0.        0.119262]
 [ 0.        0.763239 -0.477047]
 [ 0.       -0.763239 -0.477047]]
0番目の原子: O, 座標: [0.       0.       0.119262]

実践例: 金属表面への吸着エネルギー計算

実践的な例として、「銅 (Cu) の表面に金 (Au) 原子がどれくらい強く相互作用するか（吸着エネルギー）」 を計算してみましょう。

通常、このような計算には「エンジン」として量子化学計算アプリ（VASP など）が必要ですが、ここでは ASE に内蔵されている EMT (Effective Medium Theory) という簡易的なモデルを使って、手軽にシミュレーションの流れを体験しましょう。

1. 表面と吸着原子の準備

まず、銅の (111) 面を作成し、そこに金原子を乗せる準備をします。

import matplotlib.pyplot as plt
from ase.build import fcc111, add_adsorbate
from ase.visualize.plot import plot_atoms

# 1. 銅 (Cu) の (111) 表面を作成
# size=(2, 2, 3) は x, y方向に2倍、z方向（厚さ）に3層という意味
# vacuum=10.0 は表面の上に10Åの真空層を作るという意味
slab = fcc111('Cu', size=(2, 2, 3), vacuum=10.0)

# 2. 金 (Au) 原子を吸着させる
# height=1.5 Å の高さに、'fcc' サイト（原子の隙間）に配置
add_adsorbate(slab, 'Au', height=1.5, position='fcc')

# 構造の確認（可視化）
fig, ax = plt.subplots(1, 2, figsize=(10, 5))
plot_atoms(slab, ax[0], radii=0.8, rotation=('0x,0y,0z')) # 上から
plot_atoms(slab, ax[1], radii=0.8, rotation=('-90x,0y,0z')) # 横から
ax[0].set_title("Top View")
ax[1].set_title("Side View")
plt.show()

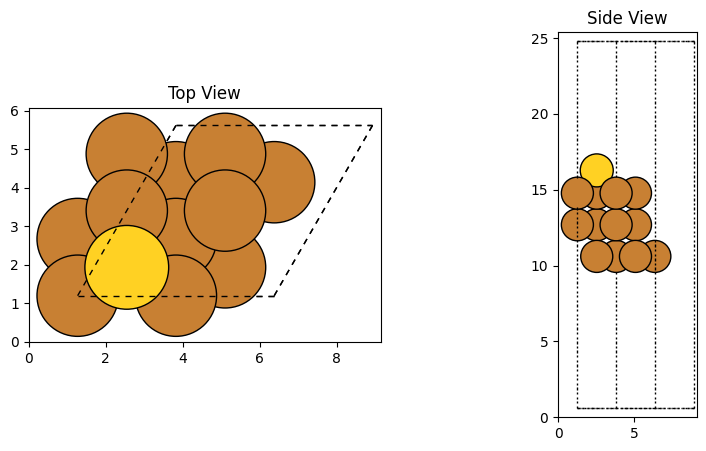

出力結果

2. 構造最適化とエネルギー計算

作成した構造は、原子を適当な位置に置いただけなので、エネルギー的に不安定なはずです。

構造最適化を行って、原子を最も安定な位置に動かして、そのエネルギーを計算しましょう。

吸着エネルギー E_{ads} は以下の式で求めます。

E_{ads} = E_{slab+Au} - E_{slab} - E_{Au}
  • E_{slab+Au}: 金原子が乗った銅表面のエネルギー
  • E_{slab}: 銅表面だけのエネルギー
  • E_{Au}: 金原子単体のエネルギー
from ase.calculators.emt import EMT
from ase.optimize import BFGS

# --- 関数の定義: 構造最適化を行ってエネルギーを返す ---
def calculate_energy(atoms, label):
    # 計算機 (Calculator) をセット。今回は軽量な EMT を使用。
    atoms.calc = EMT()

    print(f"--- {label} の構造最適化 ---")
    # 構造最適化のアルゴリズム (BFGS) を設定
    opt = BFGS(atoms)

    # 構造最適化を実行 (力が 0.05 eV/Å 以下になるまで)
    opt.run(fmax=0.05)

    # ポテンシャルエネルギーを取得
    energy = atoms.get_potential_energy()
    print(f"{label} のエネルギー: {energy:.3f} eV\n")
    return energy

# 1. 結合系 (Slab + Au) のエネルギー計算
# 先ほど作った slab には既に Au が乗っています
e_combined = calculate_energy(slab, "Slab + Au")

# 2. スラブ単体 (Slab only) のエネルギー計算
# 新しく Cu スラブを作り直して計算
slab_clean = fcc111('Cu', size=(2, 2, 3), vacuum=10.0)
e_slab = calculate_energy(slab_clean, "Clean Slab")

# 3. 吸着原子単体 (Au atom) のエネルギー計算
from ase import Atoms
atom_au = Atoms('Au', positions=[(0, 0, 0)])
# 単原子なので構造最適化は不要（動く余地がないため）ですが、calculatorをセットしてエネルギーを計算します
atom_au.calc = EMT()
e_au = atom_au.get_potential_energy()
print(f"Au atom のエネルギー: {e_au:.3f} eV\n")

# 4. 吸着エネルギーの算出
e_ads = e_combined - e_slab - e_au
print(f"=== 結果 ===")
print(f"吸着エネルギー: {e_ads:.3f} eV")
実行結果
--- Slab + Au の構造最適化 ---
      Step     Time          Energy          fmax
BFGS:    0 11:21:30        5.783169       12.673172
BFGS:    1 11:21:30        3.681907        2.902334
BFGS:    2 11:21:30        3.532203        1.578831
BFGS:    3 11:21:30        3.437030        0.531280
BFGS:    4 11:21:30        3.407183        0.495493
BFGS:    5 11:21:30        3.390055        0.349153
BFGS:    6 11:21:30        3.381106        0.174141
BFGS:    7 11:21:30        3.377552        0.125389
BFGS:    8 11:21:30        3.376424        0.100673
BFGS:    9 11:21:30        3.375066        0.142941
BFGS:   10 11:21:30        3.373721        0.122262
BFGS:   11 11:21:30        3.373050        0.053427
BFGS:   12 11:21:30        3.372851        0.041777
Slab + Au のエネルギー: 3.373 eV

--- Clean Slab の構造最適化 ---
      Step     Time          Energy          fmax
BFGS:    0 11:21:30        2.853717        0.119250
BFGS:    1 11:21:30        2.852139        0.112307
BFGS:    2 11:21:30        2.840301        0.007200
Clean Slab のエネルギー: 2.840 eV

Au atom のエネルギー: 3.800 eV

=== 結果 ===
吸着エネルギー: -3.267 eV

計算された吸着エネルギーが 負の値 になっていれば、金原子は銅表面に吸着することでエネルギーが下がり、安定化している（くっつきやすい）ことを意味します。

このように、ASEを使えば「原子を配置する → 安定構造を探す → エネルギー差を計算する」というシミュレーションの基本的な手順を数行のコードで実装できます。

まとめ

今回は ASE を紹介しました。

  • Point 1: Python で原子・分子シミュレーションを行うためのデファクトスタンダードです。
  • Point 2: 30種類以上の外部計算エンジンを統一的に扱えるため、ツールの切り替えが簡単です。
  • Point 3: 結晶や表面の作成機能がパワフルなので、構造データの準備だけでも利用価値があるはず。

本格的な解析では Gaussian などの外部計算エンジンと組み合わせて使いますが、まずは ASE 単体で動かしてみるだけでも、分子シミュレーションの面白さを体験できますよ。

ぜひ試してみてください。
