QNAP QuTS heroメモ

kanitekkanitek

日本語マニュアル

https://docs.qnap.com/operating-system/quts-hero/4.5.x/ja-jp/

機種

TS-873A

システムプール

  • 最初に作成したプール上に自動的に作成される。変更不可。

QuTS hero がログやメタデータ、サムネイルなどのシステムデータの保存に使用する通常のストレージプールです

  • マニュアル(システムプール)
  • SSD上への構築が推奨されている(マニュアルのページによっては必須とされている)
  • プールの全ディスクをミラーリングで使用するように構築される。
  • 常時何かしらの読み書きが行われている様子。
  • 容量自体は小さい。

ディスク状態

HDD4本+内部M.2キャッシュ有効

  • キャッシュ用SSDを含めたディスクでシステムプールが構築される(md9, md13、どちらも500MiB程度)
  • md321, md322はswap(SSD、HDDのそれぞれでミラー)
  • スワップ領域はSSD、HDDそれぞれに搭載メモリと同容量確保される(SSD側優先)
  • zpool1がメインプール。ほぼ全体が割り当てられている
  • SSDの10GB程の容量をZIL(ミラー)として割当。ZFSとしてのキャッシュは無し?
  • zpool2は謎。SSDの500MiB程度の領域に、キャッシュ(SSDのほぼ全容量)を割当
$ cat /proc/mdstat
Personalities : [linear] [raid0] [raid1] [raid10] [raid6] [raid5] [raid4] [multipath]
md322 : active raid1 sdb5[3](S) sdc5[2](S) sdd5[1] sde5[0]
      32400896 blocks super 1.0 [2/2] [UU]
      bitmap: 0/1 pages [0KB], 65536KB chunk

md321 : active raid1 nvme1n1p5[2] nvme0n1p5[0]
      33449472 blocks super 1.0 [2/2] [UU]
      bitmap: 0/1 pages [0KB], 65536KB chunk

md13 : active raid1 sde4[0] nvme1n1p4[65] nvme0n1p4[64] sdb4[3] sdc4[2] sdd4[1]
      458880 blocks super 1.0 [64/6] [UUUUUU__________________________________________________________]
      bitmap: 1/1 pages [4KB], 65536KB chunk

md9 : active raid1 sde1[0] nvme1n1p1[65] nvme0n1p1[64] sdb1[3] sdc1[2] sdd1[1]
      530048 blocks super 1.0 [64/6] [UUUUUU__________________________________________________________]
      bitmap: 1/1 pages [4KB], 65536KB chunk

unused devices: <none>
$ zpool status
  pool: zpool1
 state: ONLINE
  scan: scrub repaired 0 in 0 days 00:39:06 with 0 errors on Sun Oct 17 04:39:09 2021
 prune: never
config:

        NAME                                        STATE     READ WRITE CKSUM
        zpool1                                      ONLINE       0     0     0
          raidz1-0                                  ONLINE       0     0     0
            qzfs/enc_0/disk_0x3_HDD1_3  ONLINE       0     0     0
            qzfs/enc_0/disk_0x4_HDD2_3  ONLINE       0     0     0
            qzfs/enc_0/disk_0x5_HDD3_3  ONLINE       0     0     0
            qzfs/enc_0/disk_0x6_HDD4_3  ONLINE       0     0     0
        logs
          mirror-1                                  ONLINE       0     0     0
            qzfs/enc_0/disk_0x1_SSD1_6  ONLINE       0     0     0
            qzfs/enc_0/disk_0x2_SSD2_6  ONLINE       0     0     0

errors: No known data errors

  pool: zpool256
 state: ONLINE
  scan: none requested
 prune: never
config:

        NAME                                        STATE     READ WRITE CKSUM
        zpool256                                    ONLINE       0     0     0
          mirror-0                                  ONLINE       0     0     0
            qzfs/enc_0/disk_0x1_SSD1_2  ONLINE       0     0     0
            qzfs/enc_0/disk_0x2_SSD2_2  ONLINE       0     0     0
        cache
          qzfs/enc_0/disk_0x1_SSD1_3    ONLINE       0     0     0
          qzfs/enc_0/disk_0x2_SSD2_3    ONLINE       0     0     0

errors: No known data errors
$ cat /proc/swaps
cat /proc/swaps
Filename                                Type            Size            Used            Priority
/dev/md321                              partition       33449468        0               -2
/dev/md322                              partition       32400892        0               -3
$ mount | grep -E "md[0-9]+"
/dev/md9 on /mnt/HDA_ROOT type ext3 (rw,data=ordered)
/dev/md13 on /mnt/ext type ext4 (rw,data=ordered,barrier=1,nodelalloc)
$ parted /dev/sdb print
Model: XXXXXXXXXXXXX (scsi)
Disk /dev/sdb: 6001GB
Sector size (logical/physical): 512B/4096B
Partition Table: gpt
Disk Flags:

Number  Start   End     Size    File system  Name     Flags
 1      20.5kB  543MB   543MB   ext3         primary
 2      543MB   1086MB  543MB                primary
 3      1086MB  5966GB  5965GB               primary
 4      5966GB  5967GB  543MB   ext3         primary
 5      5967GB  6001GB  34.3GB               primary
$ parted /dev/nvme0n1 print
Model: Unknown (unknown)
Disk /dev/nvme0n1: 500GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags:

Number  Start   End     Size    File system     Name     Flags
 1      20.5kB  543MB   543MB   ext3            primary
 2      543MB   1086MB  543MB                   primary
 3      1086MB  454GB   453GB                   primary
 4      454GB   455GB   543MB   ext3            primary
 5      455GB   489GB   34.4GB  linux-swap(v1)  primary
 6      489GB   500GB   10.7GB                  primary
$ zfs list zpool256
NAME       USED  AVAIL  REFER  MOUNTPOINT
zpool256  1.05M   383M   144K  /zpool256
kanitekkanitek

SSHログイン

  • SSHを有効化することで、ログイン可能
  • sudoも可。sudoするとメニューが出るが、Qからのy(yes)で普通のシェルが起動できる
  • 基本的にはbusybox
  +--------------------------------------------------------+
  |  Console Management - Main menu                        |
  |                                                        |
  |  1: Show network settings                              |
  |  2: System event logs                                  |
  |  3: Reset to factory default (password required)       |
  |  4: Activate/ deactivate a license                     |
  |  5: App management                                     |
  |  6: Reboot in Rescue mode (w/o configured disk)        |
  |  7: Reboot in Maintenance Mode                         |
  |  Q: Quit (return to normal shell environment)          |
  |                                                        |
  |                                                        |
  |                                                        |
  |                                                        |
  |                                                        |
  +--------------------------------------------------------+
  >>
kanitekkanitek

10Gb Ethernet

CX311AというSFP+なNICを刺したところ、特に問題無く動作している様子。
(まだ負荷は掛けていない)

Mellanox MT27500 Family [ConnectX-3]ConnectXとして認識している。

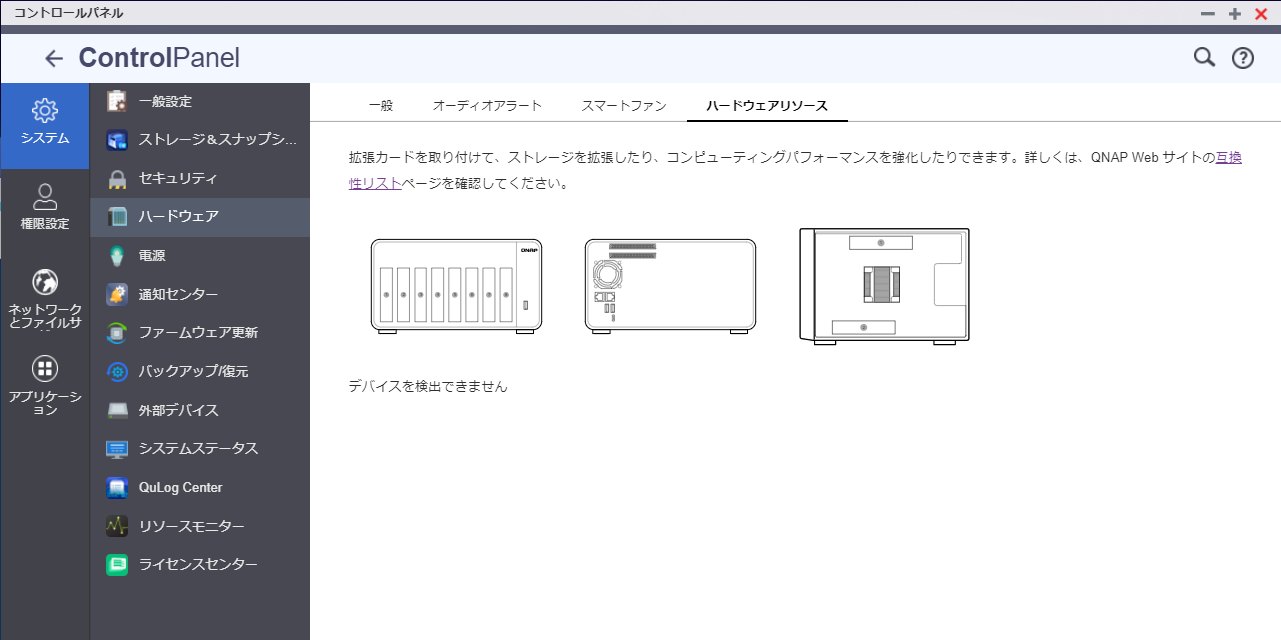

ただし、ハードウェアリソース画面には出てこない。純正パーツが無いので、この画面が本来どうなるかは不明。

なお、PCI-eスロットがそもそも3.0x1なので、デュアルポートを選んでも特に速度的なメリットは無いと思われる。

PCI-eスロットはGen3x4でした。Gen3x1なのは、M.2スロット側。

VLANの制約

VLANを有効にすると、ポートトランキングができなくなる。
ポートとランキングを有効にした後でVLANを設定すれば問題無い。

kanitekkanitek

メインメモリ

標準の8GBを取り外し、16GBx2に交換。
別の機種ではあるものの、Crucialを使っているパターンが多かった為、Crucial(CFD扱い)のDDR4-2666 16GBx2 W4N2666CM-16GRを利用。

エラー等は特に出ておらず、普通に認識している。
