(GCP) CloudFunctionsからPrivateなCloudSQLへ接続する

sawaryu
2023/10/02に公開
Cloud Functions
Terraform
Google Cloud
tech

はじめに

CloudSQLへの接続にPrivateIPを使用することには以下のようなメリットがあります。

セキュリティ面

  • PrivateIPを使用するとCloudSQLインスタンスはインターネットに公開されません。これにより、インターネット経由の不正アクセスのリスクが軽減する。

パフォーマンス面

  • VPC内のリソース間の通信が最適化されるため、レイテンシが低減するなどネットワークのパフォーマンスが向上する。

特にレイテンシに関してはPublicIP、PrivateIPそれぞれを比較した面白い記事もありました。
https://onl.bz/n9ReKuZ

その他コスト面やネットワーク構成を柔軟に設定できるなど様々ありますが、VPC内に設置されたプライベートなSQLインタンスへはその外部に存在するサーバーレスコンピューティングからはどのように接続すればよいでしょうか。今回はその方法や設定方法についてCloudFunctionsを使用した例でご紹介できればと思います。
Terraform(1.4.0) を使用します。GitHubリポジトリがあるのでそちらを参考にして頂ければと思います！！🙇

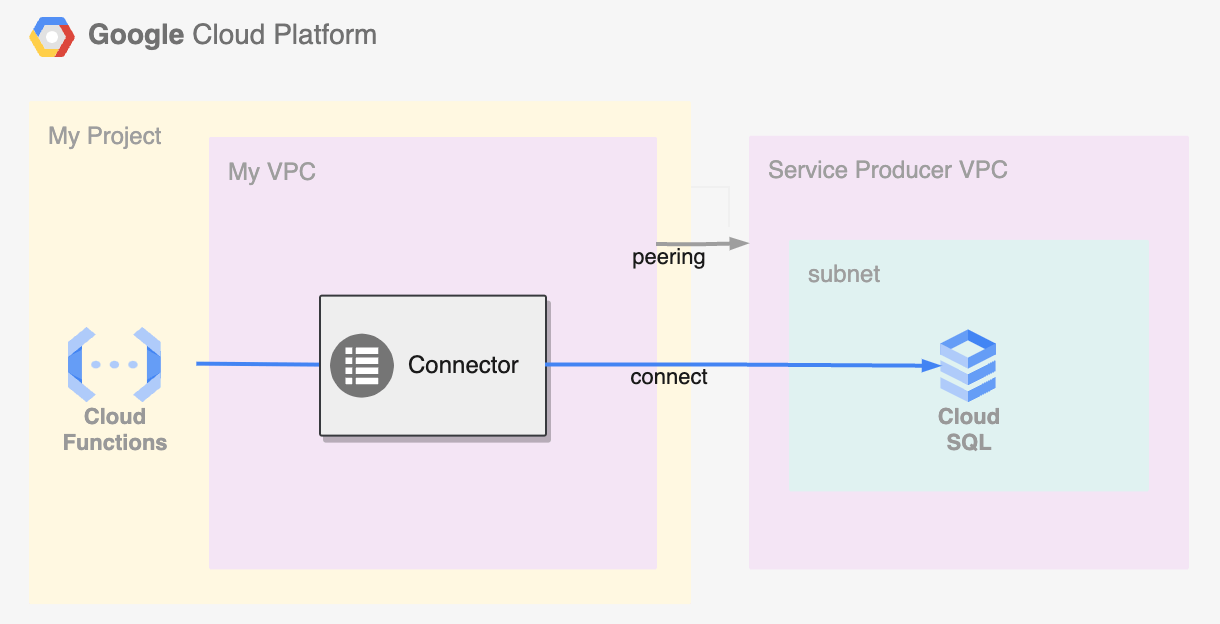

全体構成

前提として、CloudSQLはサービスプロデューサーネットワークと呼ばれるGoogleの管理下にあるネットワークに作成されるため実際には自作したVPC内に設置することはできません。

PrivateIPを使用してCloudSQLへ接続したい場合、VPCピアリングを用いて自身のVPCとサービスプロデューサーネットワークとの接続をピアリングする必要があります。
さらにサーバレスコンピューティングから接続する場合Serverless VPC Access connectorを使用します。VPC内に作成したコネクタを使用してCloudSQLに接続するように構成することで公開ネットワークを経由せずGoogleCloudの内部ネットワークに閉じた接続を実現できます。

各モジュールと変数

構築に使用する各モジュールと変数(variables)を簡単に紹介します。

Network

ネットワークを構成するモジュール

./modules/network/main.tf
resource "google_compute_network" "this" {
  name                    = "${var.app_name}-vpc"
  routing_mode            = "REGIONAL"
  auto_create_subnetworks = false
}

resource "google_compute_global_address" "this" {
  name          = "${var.app_name}-private-ip-block"
  purpose       = "VPC_PEERING"
  address_type  = "INTERNAL"
  ip_version    = "IPV4"
  address       = var.peering_ip_range
  prefix_length = 16
  network       = google_compute_network.this.self_link
}

resource "google_service_networking_connection" "this" {
  network                 = google_compute_network.this.self_link
  service                 = "servicenetworking.googleapis.com"
  reserved_peering_ranges = [google_compute_global_address.this.name]
}

resource "google_vpc_access_connector" "this" {
  name          = "${var.app_name}-connector"
  network       = google_compute_network.this.name
  ip_cidr_range = "${var.connector_ip_range}/28"
}

google_compute_network

VPCを作成
今回はサブネットが不要なためauto_create_subnetworksをfalseにする

google_compute_global_address

VPCピアリングに使うためのプライベートIPアドレスの範囲を確保

google_service_networking_connection

サービスプロデューサーネットワークとのピアリングを作成
(service = "servicenetworking.googleapis.com")

google_vpc_access_connector

Serverless VPC Access connectorを作成
※ip_cidr_rangeはgoogle_compute_global_addressのIPrangeと重複しないように指定(後述)かつprefix長は28である必要があります。

CloudSQL

CloudSQLインスタンスを作成するモジュール(MySQL5.7を使用)

./modules/cloud_sql/main.tf
resource "google_sql_database_instance" "this" {
  name             = "${var.app_name}-db-instance"
  database_version = "MYSQL_5_7"

  settings {
    tier              = "db-f1-micro"
    availability_type = "ZONAL"
    disk_size         = 10

    ip_configuration {
      ipv4_enabled    = false
      private_network = var.vpc_self_link
    }
  }

  deletion_protection = true
}

resource "google_sql_database" "this" {
  name     = "${var.app_name}-db"
  instance = google_sql_database_instance.this.name
}

resource "google_sql_user" "this" {
  name     = var.db_user
  password = var.db_password

  instance = google_sql_database_instance.this.name
}

特筆する箇所はありませんがip_configurationブロックにてネットワークに関する設定を行なっています。

  • ipv4_enabled = false PublicIPの割り当てを行わない
  • private_network = var.vpc_self_link 先ほどのVPCを指定

変数(variables)

各種変数を定義

./variables.tf
variable "project_id" {
  description = "project id"
  type        = string
}

variable "db_user" {
  description = "db user name"
  type        = string
  sensitive   = true
}

variable "db_password" {
  description = "db user name"
  type        = string
  sensitive   = true
}

variable "peering_ip_range" {
  description = "ip range for peering"
  type        = string
  sensitive   = true

}
variable "connector_ip_range" {
  description = "ip range for connector"
  type        = string
  sensitive   = true
}

variable "app_name" {
  description = "app name which is used for prefix of resources"
  type        = string
  default     = "private-sql"
}

variable "region" {
  description = "region"
  type        = string
  default     = "asia-northeast1"
}

default値が無いものは後述するterraform.tfvarsファイルから値を渡します。

Terraformの実行

実際にTerraformを実行して構成を作成します。

main.tf

先述の二つのモジュールを配置したシンプルな内容になります。

./main.tf
module "network" {
  source             = "./modules/network"
  app_name           = var.app_name
  peering_ip_range   = var.peering_ip_range
  connector_ip_range = var.connector_ip_range
}

module "cloud_sql" {
  source        = "./modules/cloud_sql"
  app_name      = var.app_name
  db_user       = var.db_user
  db_password   = var.db_password
  vpc_self_link = module.network.vpc_self_link
}

terraform.tfvarsの作成

terraform.tfvarsファイルをルートディレクトリに作成して各値を埋めます。
※peering_ip_rangeとconnector_ip_rangeは競合しないように指定してください。
(また、RFC1918に沿ったプライベートIPrangeを指定する必要があります。)

./terraform.tfvars
project_id         = "your-project-id" # 自身のプロジェクトID
db_user            = "your-db-user-name" # 任意のDBユーザー名
db_password        = "your-db-secure-password" # 任意のDBパスワード
peering_ip_range   = "10.1.0.0" # connector_ip_rangeと競合しないよう任意指定
connector_ip_range = "10.2.0.0" # peering_ip_rangeと競合しないよう任意指定

必要なAPIサービスを有効化

構成を作成する前に必要なAPIサービスを有効化しておく必要があります。必要なものは以下の通りです。

  • compute.googleapis.com
  • servicenetworking.googleapis.com
  • vpcaccess.googleapis.com

※下記はCloudFunctionsのデプロイに必要

  • cloudfunctions.googleapis.com
  • cloudbuild.googleapis.com

リポジトリに上記APIサービスを有効化するシェルがあるのでそちらを使用します。

$ sh enable_apis.sh

実行

init→plan→applyを実行して構成を作成します。
※DBインスタンスの作成にはしばらく時間がかかります。

$ terraform init
$ terraform plan
$ terraform apply

確認

GoolgeCloudのSQLコンソールに移動し作成されたインスタンスにPrivateIPのみが割り当てられていることを確認します。(※PrivateIPはCloudFunctionsのデプロイ時に使用するので控えておきます。)

CloudFunctions

HTTPSトリガーの関数(Go)をデプロイしCloudSQLとの疎通を確認します。

関数

CloudSQLに接続し簡単なクエリを実行するシンプルな関数です。

./functions/private-sql/exec_query.go
package private_sql

 :
(省略)
 :

func ExecQueryHTTP(w http.ResponseWriter, r *http.Request) {
	conn, err := connectTCPSocket()
	if err != nil {
		log.Fatal(err)
	}
	var result string
	err = conn.QueryRow("SELECT 'Hello, World!'").Scan(&result)
	if err != nil {
		log.Fatal(err)
	}
	fmt.Fprint(w, result)
}

デプロイ

先述の関数をデプロイします。

$ gcloud functions deploy PrivateSqlFunc \
	--entry-point ExecQueryHTTP \
	--vpc-connector private-sql-connector \
	--region asia-northeast1 \
	--runtime go121 \
	--trigger-http \
	--allow-unauthenticated \
	--source ./functions/private-sql \
	--set-env-vars DB_USER=<your-db-user-name>,DB_PASS=<your-db-secure-password>,DB_NAME=private-sql-db,DB_PORT=3306,INSTANCE_HOST=<your-private-ip>

--vpc-connectorオプションへ先ほど作成したVPC Access connectorの名前を指定しています。
--set-env-varsへは各値を埋めてDBへの接続情報を渡します。

CloudSQLとの接続を確認

CloudFunctionsのHTTPSトリガーURLへアクセスしクエリ結果が返ることを確認します。
URLはデプロイ実施後のターミナルもしくはコンソールから取得できます。

$ curl https://<your-function-url>
Hello, World!

おわりに

以上になります。CloudFunctionsからプライベートなCloudSQLインスタンスに接続する方法をご紹介しましたが、Serverless VPC Access connectorを使用したこの方法は同じくサーバーレスコンピューティングであるAppEngineやCloudRunでも応用できます。気になる方はぜひ試して頂けたら幸いです。🙇

参考

https://cloud.google.com/sql/docs/mysql/connect-functions?hl=ja#go_2
