Google Cloud Certificate ManagerでTLS証明書の取得に苦戦した

2023/12/26に公開

1.はじめに

弊社のエンジニアメンバー増加に伴い、チーム専用の「ステージング環境」を新たに作成する必要がありました。
このプロセスで出会った問題とその解決方法について話します。

2.経緯(やろうとしたこと)

今回作成したステージング環境は、Google Kubernetes Engine(GKE)というサービスを使用しています。
GKE内の同一クラスター上で、それぞれのチームが「namespace」という区切りを使って自分たちのステージング環境を持っています。その中で自分が作成したのは、図1の赤枠部分です。

すでにある手順通りに作業を進めました。作業のポイントを抜粋すると以下の通りです。

作業手順
1. 諸々の設定(Serviceの作成や静的IPアドレスの取得など)
2. IngressとCertificate Managerを設定
    (ingress.yamlとmanaged-certificate.yamlをapply)
3. アプリケーションをデプロイ
4. DNS設定

3.問題(遭遇したエラー)

遭遇したエラーは以下の通りです。404エラーが発生し、「保護されていない通信」が表示されました。これをクリックすると、「証明書が無効です」というメッセージが出現しました。

4.調査から解決まで

4-1.各種設定の調査

問題のエラーについて調べ、SSL/TLS証明書が原因である可能性が高いと判断しました。そして、今回の作業でSSL/TLS証明書の取得に関連しているCertificate Managerの設定を確認しました。

https://cloud.google.com/load-balancing/docs/ssl-certificates/troubleshooting

項目 ステータス 説明
マネージドステータス PROVISIONING マネージド証明書が作成され、Google Cloud は認証局と連携して証明書に署名します。
ドメインステータス FAILED_NOT_VISIBLE ドメインの証明書のプロビジョニングが完了していません。

これらのステータスから、TLS証明書が適切に取得されていないことが明らかになりました。

4-2.関連技術の理解、整理

現在、自分の遭遇しているエラーとその状況を正確に把握するため、今回のエラーに関連していそうな技術について、それぞれ調べました。

4-2-1.それぞれの用語について理解する

DNS、TLS/SSL証明書の役割など、理解が曖昧なものについて簡単に整理しました。

DNS(Domain Name System)とは

DNSとは、example.comのようなドメイン名とIPアドレスとを紐づけることを指します。
また、ユーザーがPCのURLにexample.comを入力すると、それに対応したIPアドレスを返してくれるのが、DNSサーバーです。
https://www.onamae.com/clever/dns/

SSL(Secure Socket Layer)証明書とは

SSL証明書の役割は、主に以下の2つです。
1.認証局(第三者機関)によるサーバーの実在証明
2.クライアントとサーバー間の通信の暗号化
また、TLS(Transport Layer Security)証明書は、SSL証明書をバージョンアップしたものです。
https://www.rworks.jp/system/system-column/sys-entry/21283/

4-2-2.Certificate Managerについて理解する

今回の作業の中でCertificate Managerがどのような役割を果たしているか整理しました。
Certificate Managerの役割は、TLS(SSL)証明書の取得/更新管理を自動で行うことです。
GKEにおいては、Ingress と同じ Namespace に ManagedCertificate オブジェクトを作成し、外部ロードバランサに、TLS(SSL)証明書を設定することができます。その結果、ユーザーと外部ロードバランサでHTTPS通信が可能なります。

これを冒頭の構成図に組み込むと、以下のようになります。

以下が該当のコードです。
managed-certificate.yamlとingress.yamlのそれぞれでドメイン名(team-example.com)を指定しています。

managed-certificate.yaml
apiVersion: networking.gke.io/v1
kind: ManagedCertificate
metadata:
  name: team-example-managed-certificate
  namespace: team-example
spec:
  domains:
    - team-example.com

ingress.yamlのnetworking.gke.io/managed-certificates の部分で、Certificate Managerを指定しています。

ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: team-example-ingress
  namespace: team-example
  annotations:
    kubernetes.io/ingress.global-static-ip-name: team-example-static-ip
    networking.gke.io/managed-certificates: team-example-managed-certificate
spec:
  rules:
  - host: team-example.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: nginx
            port:
              number: 80

4-3.仮説を立てる

https://cloud.google.com/kubernetes-engine/docs/how-to/managed-certs?hl=ja

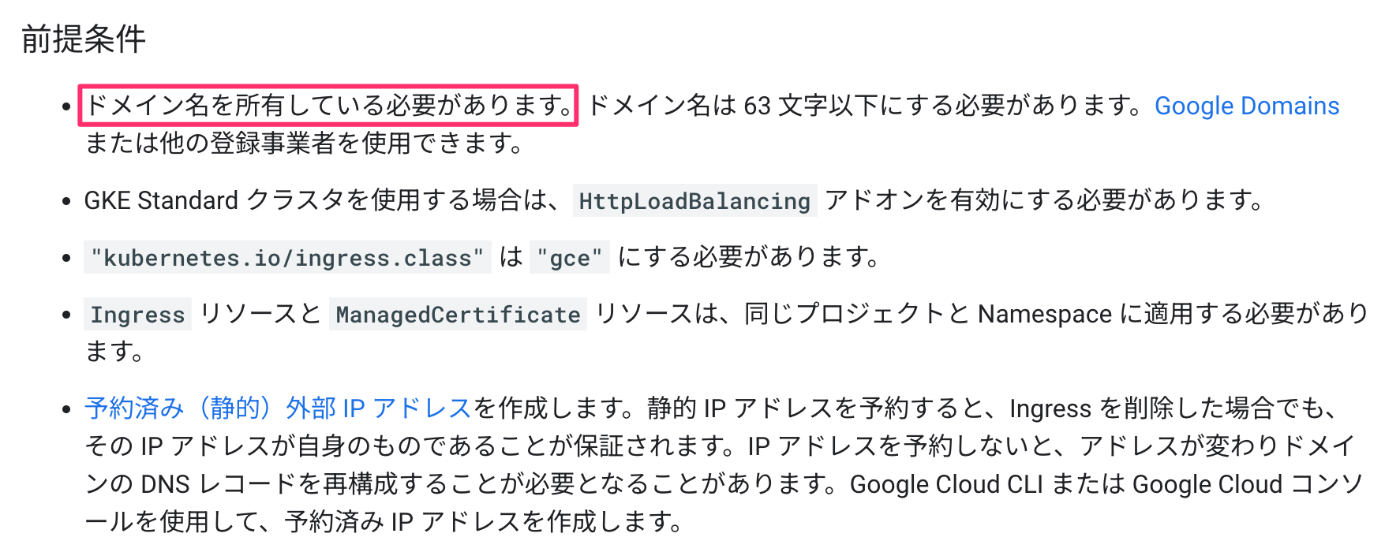

Certificate Managerを調べる中で、「Google マネージド証明書を使用した Ingress」の項目を読んでみると、「前提条件」の記述を見つけました。

上記の前提条件と作業手順を踏まえ、以下の仮説を立てました。

仮説:
今回の作業は「3.経緯」に記載の手順で行いました。その際、ドメイン名を取得していない状態で、手順2.のmanaged-certificateとingressの設定を行いましたが、その時点で存在しないドメイン名に対し、証明書を発行しようとしたので、認証は得られなかったのではないか。

作業手順
1. 諸々の設定(Serviceの作成や静的IPアドレスの取得など)
2. IngressとCertificate Managerを設定 ←この時点でドメイン名取得が前提だった。
    (ingress.yamlとmanaged-certificate.yamlをapply)
3. アプリケーションをデプロイ
4. DNS設定

よって、ドメイン名の取得ができている現在、再度TLS証明書の申請をすれば、取得できるはず。

4-4.解決方法

仮説を根拠にmanaged-certificate と ingressを再度applyする。
すると写真の通り、マネージドステータス、ドメインステータスが共にActiveになり、サイトにアクセスできるようになりました👏

結論としては、以下の順番で作業すれば、エラーは起きなかったはずです。
なお、DNSの設定には時間がかかる場合があります。

作業手順
1. 諸々の設定(Serviceの作成や静的IPアドレスの取得など)
2. DNS設定
3. IngressとCertificate Managerを設定
    (ingress.yamlとmanaged-certificate.yamlをapply)
4. アプリケーションをデプロイ

5.おわりに

今回のエラーは、TLS(SSL)証明書、ドメイン名、DNSなどのwebの基礎知識、そしてCertificate Managerの役割を理解していれば、起こらなかった、もしくは簡単に解決できるものでした。
改めて、自分が使用する技術への理解が大事だと感じました。
今回のエラーを通して多くのこと学べました。このようなタスクを任せてもらえたことに感謝です🙏
