背景

今までは二つのステップを進んできました。

初期マウントのステップ:画面なにもない時に、画面をローディングして、0が画面に出てきたステップ。
https://zenn.dev/villa_ak99/articles/2e4194e8367452
初めてクリックにより、画面は0から1へ変化したステップ。
https://zenn.dev/villa_ak99/articles/af47a6601c877c

今回、2を踏まえて、もう一度クリックします、画面上は1から2まで変化します。
クリックしてから、メモリにどのような変化があるかを説明いたします。

Reactバージョン情報

    "react": "^18.0.2",
    "react-dom": "^18.0.2",

コード

app.tsx

import { useState } from 'react';

function App() {
  const [num,setNum] = useState(0)

  return (
    <div className="container" onClick={() => setNum(num + 1)}>
      <p className='subContainer'>
        {num}
      </p>
    </div>
  );

}

export default App;

レンダリングフェーズ

Top->Down beginWork

1. 最初の状態

現在、メモリの中には、二つのFiberNodeツリーが存在しています。

右側のFiberNodeツリー(初期マウントの時（空白->0）に構築したFiberNodeツリー)
左側のFiberNodeツリー(0->1へ変化する時に構築したFiberNodeツリー)
現在一番上のfiberRootNodeからcurrentプロパティで指しているFiberNodeツリーは左側のFiberNodeツリーです。それはcurrentと呼びます。

2. クリックにより、以下の手順が発生します

現在のFiberNodeツリーのApp関数のFiberNodeのmemorizedStateプロパティーにアップデート情報を入れます。(memorizedState.queue.interleavedに入れます)
memorizedState.queue.interleaved -> memorizedState.queue.pendding(この変換はreact18からの設計です)
レンダリングを促します。

3.rootFiberのレンダリング

構築中のFiberNodeツリーのrootFiberを作ります。ここは最初マウント時に作ったrootFiberをそのまま使い回します。
ただし、pendingProps, types,memorizedStateなど最新の情報はcurrentのrootFiberに存在しますので、これらのプロパティーそのままcurrentから引用します。
使いまわしたrootFiberのchildを一時的にcurrentツリーのrootFiber.childに指します。

4. App関数のFiberNodeのレンダリング

最初マウント時に作ったApp関数のFiberNodeをそのまま使い回します。
pendingProps, types,memorizedStateなど最新の情報はcurrentのapp関数のFiberNodeに存在しますので、これらのプロパティーそのままcurrentから引用します。
使いまわしたApp関数のFiberNodeのchildを一時的にcurrentツリーのApp関数のFiberNodeのchildに指します。
構築中のFiberNodeツリーのrootFiberのchildを使いましたApp関数のFiberNodeに指します。

5.div.containerのFiberNodeのレンダリング

workInProgressとcurrentポインターは一個したの層に移動します。
関数Appを実行し、実行結果はReact.Element型になり、実行結果を返します。
最初マウント時に作ったdiv.containerのFiberNodeをそのまま使い回します。
types,memorizedStateなど最新の情報はcurrentのdiv.containerのFiberNodeに存在しますので、これらのプロパティーそのままcurrentから引用します。penddingPropsは関数Appの実行から生成したオブジェクトなので、それをpenddingPropsの値として更新します。
構築中のFiberツリーの関数AppのFiberNodeのchildプロパティーを作ったdiv.containerのFiberNodeに指します。

6.p.subContainerのFiberNodeのレンダリング

workInProgressとcurrentポインターは一個したの層に移動します。
最初マウント時に作ったp.subContainerのFiberNodeをそのまま使い回します。
types,memorizedStateなど最新の情報はcurrentのp.subContainerのFiberNodeに存在しますので、これらのプロパティーそのままcurrentから引用します。penddingPropsは関数Appの実行から生成したオブジェクトなので、それをpenddingPropsの値として更新します。
penddingPropsは以下になります。

pendingProps:
children: 2
className: "subContainer"

7. 葉FiberNodeまでたどりつきます。

workInProgressとcurrentポインターは一個したの層に移動します。

ここまでTop2Downのdfsは完了、これからDown2Topバックトラッキングになります。

Back -> Top CompleteWork

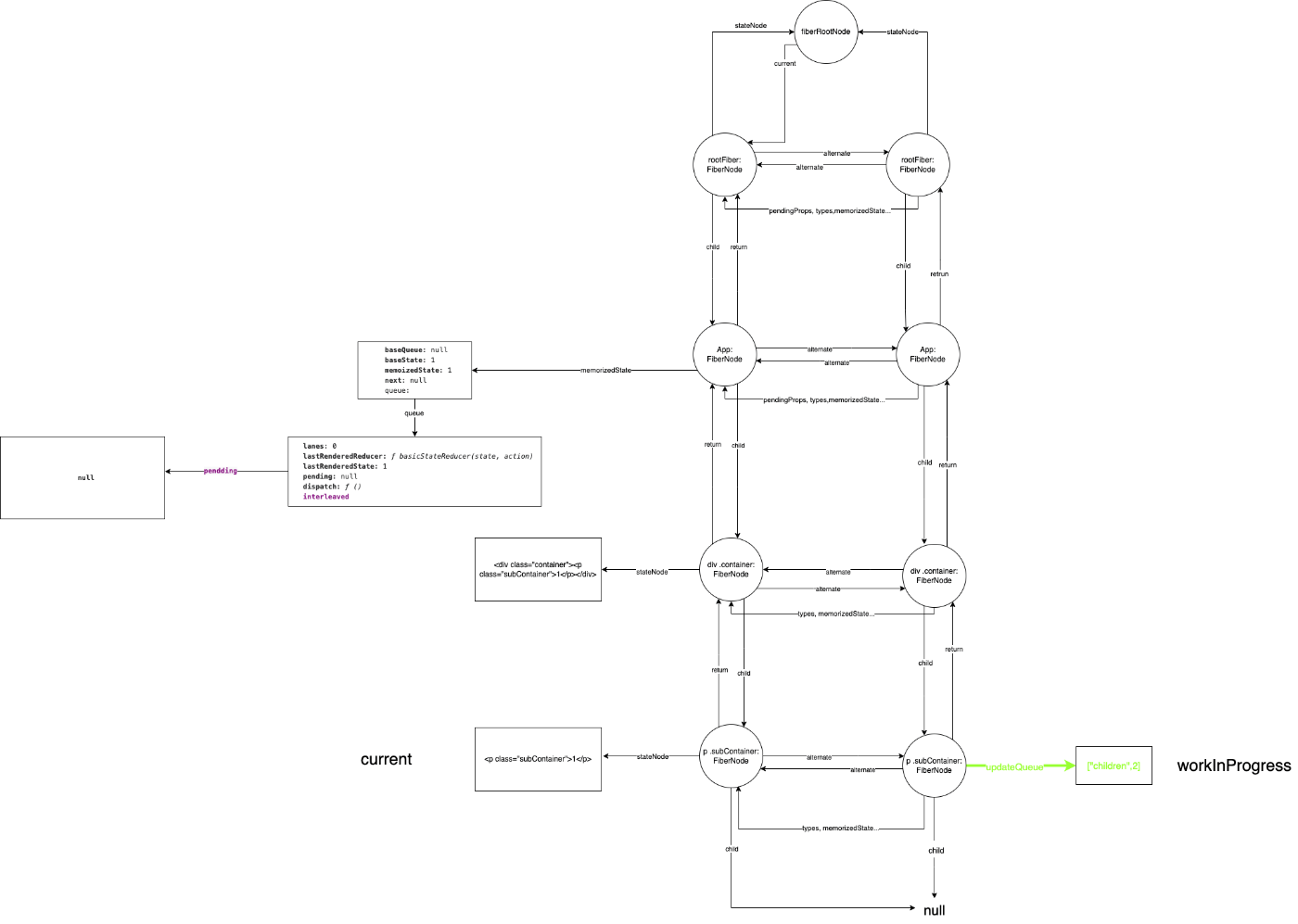

1. p.subContainerのFiberNodeのupdateQueueの計算

FiberNodeにあるpendingProsプロパティーからmemorizedPropsプロパティーと比較、updateQueueを計算します

計算したupdateQueueは以下になります、それはp.subContainerのFiberNodeのupdateQueueプロパティーに入れておきます。

 ['children', '2']

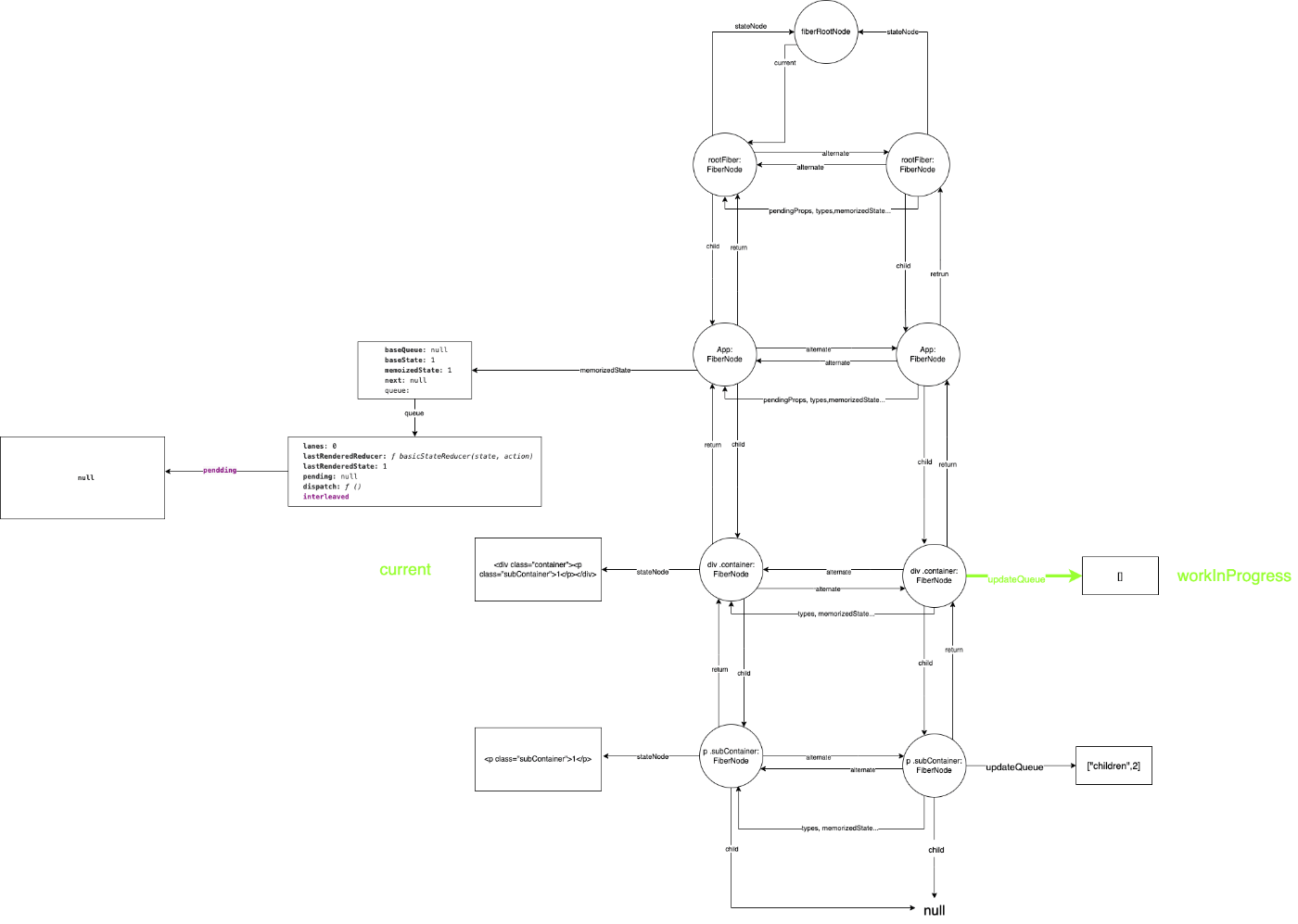

2. div.containerのFiberNodeのupdateQueueの計算

currentとworkInProgressは上のFiberNodeに戻ります
div.containerのFiberNodeのUpdateQueueを計算します。計算方法は前のステップと同じく、pendingPropsとmemorizedPropsと比較して、結果を得ます。
計算したupdateQueueは以下になります

[]

3. App関数のFiberNodeのupdateQueue計算

currentとworkInProgressは上のFiberNodeに戻ります
App関数のFiberNodeはReact上の定義ではMemoComponentなので、特にupdateQueueを計算しません
updateQueueはnullのままになっています。

4. rootFiberのupdateQueue計算

currentとworkInProgressは上のFiberNodeに戻ります
rootFiberはReact上の定義としてはHostRootなので、特にupdateQueueを計算しません、updateQueueは変わりません。

ここまではReactのレンダリング段階が終わります。
レンダリング段階では主に以下の作業がされました

FiberNodeの再構築、使いまわせるFiberNodeはそのまま使いまわします。
FiberNodeのpendingPropsを元にupdateQueueを計算します。これからのcommitフェーズの材料となるのは、計算したupdateQueueです。
