M5Stack AirQ 空気質測定キットのファームウェア更新

2024/08/20に公開
M5Stack
tech

M5Stack AirQ 空気質測定キットのファームウェア更新

github において AirQUserDemo が更新され、使用しているファームが古くいくつか問題があったので重い腰を上げてファームウェアを更新することにしました。

発生していた問題

  • 電源供給時に更新の間画面が乱れる
  • 電源供給時に5〜6時間サイクルで WiFi 接続がエラーになりEZクラウドプラットフォームへの測定結果送信に失敗する

更新により以上の問題は解決しました。

環境

  • MacBook Pro 13-inch, 2017, Four Thunderbolt 3 Ports
  • macOS Venture 13.6.9
  • Arduino IDE 2.3.2

準備

リポジトリのクローン

> git clone https://github.com/m5stack/AirQUserDemo.git

Arduino IDE の設定

  1. Arduino IDE を起動

  2. Arduino Menu から Preferences... を選択

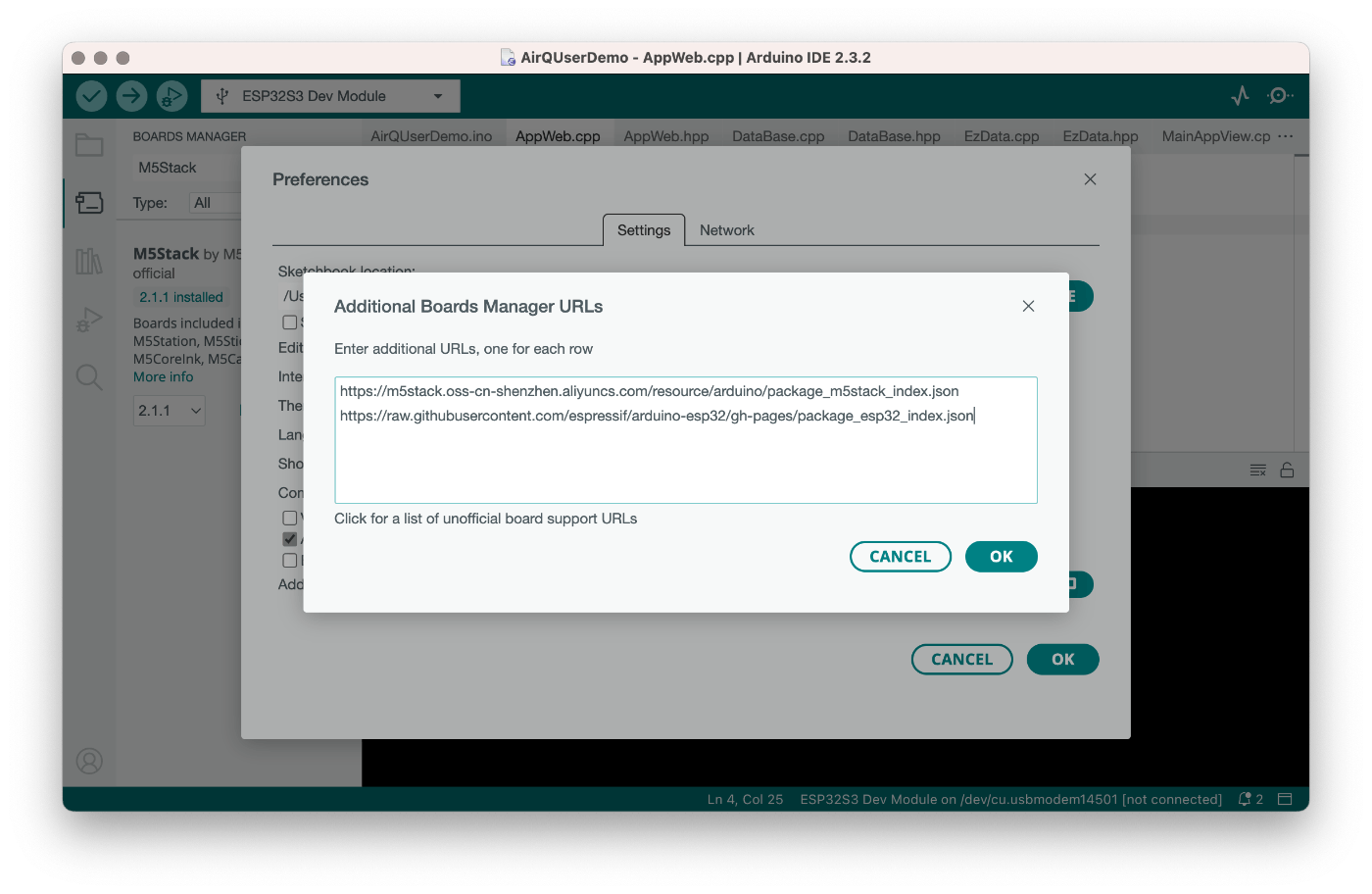

    Settings において
    Additional boards manager URLs:
    https://static-cdn.m5stack.com/resource/arduino/package_m5stack_index.json
    https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
    OKを押す

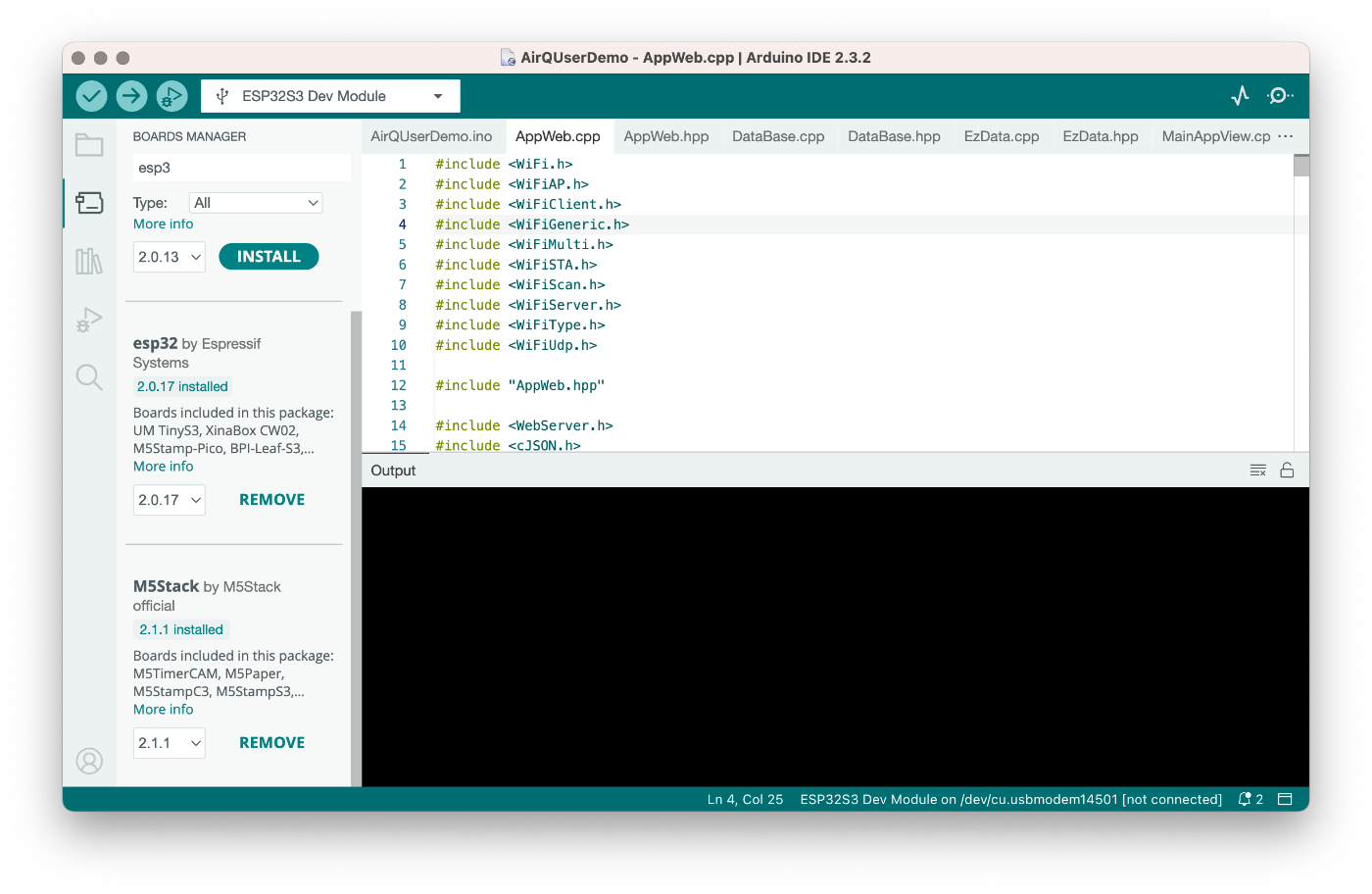

  3. サイドバーから"BOARD MANAGER"を選択し "esp3 by Espressif Systems" をインストール

    バージョンは 2系列のこの時点での最新 2.0.17 を使用しました。
    3系列では仕様が変わっていて、ビルドエラーが発生します。

  4. "Tools"メニューから"Board"→"esp32"→"ESP32S3 Dev Module"を選択

  5. サイドバーから"LIBRARY MANAGER"を選択しライブラリをインストール

ライブラリ バージョン
M5GFX 0.1.16
M5Unified 0.1.16
Sensirion Core 0.7.1
Sensirion I2C SEN5X 0.3.0
Sensirion I2C SCD4x 0.4.0
I2C BM8563 RTC 1.0.4
OneButton 2.6.1
ArduinoJson 6.21.3

ESP32 Filesystem Uploader のインストール (Arduino IDE2用)

こちらを参考に。

  1. releases page から .vsix ファイルをダウンロード

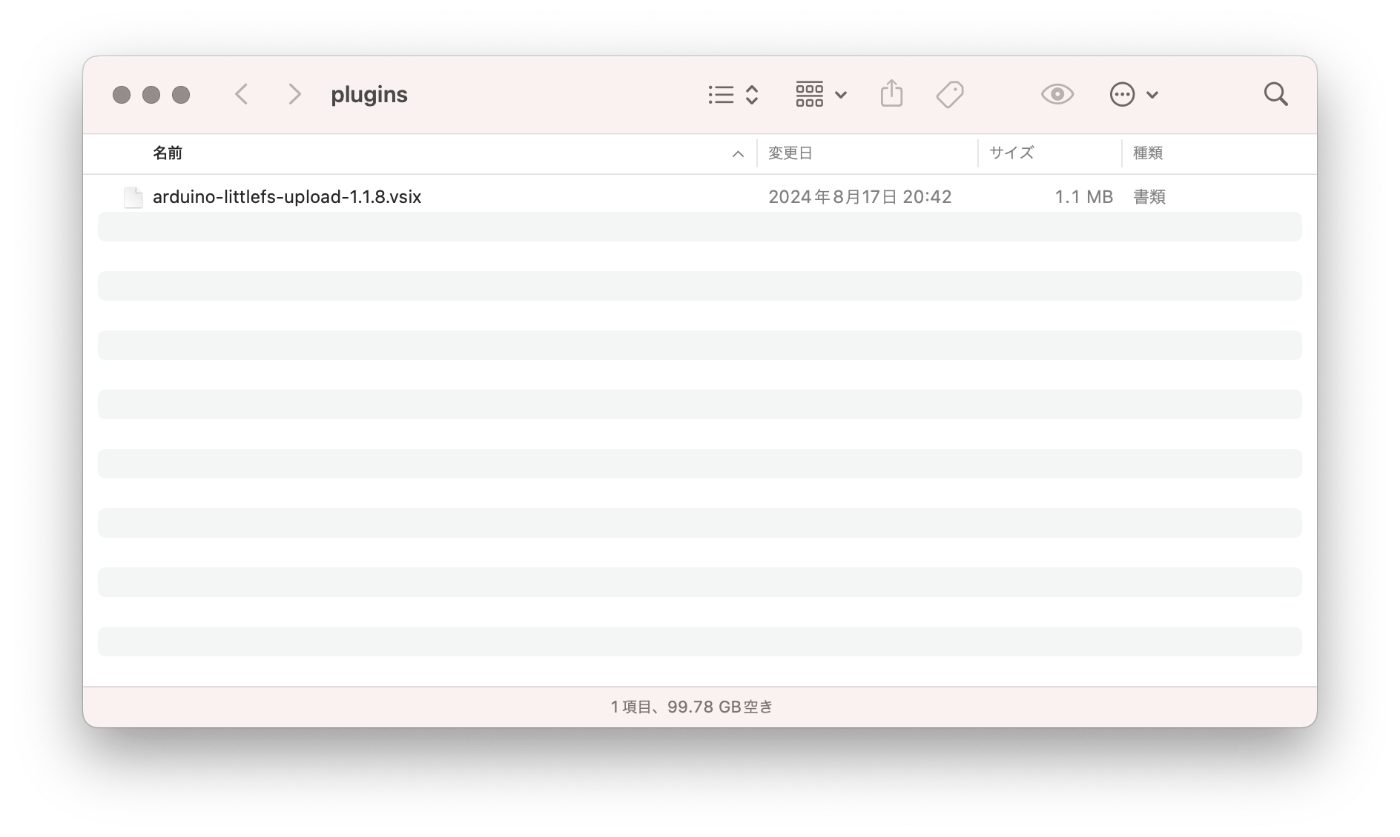

  2. ~/.arduinoIDE/ に plugins フォルダを作成
  3. ~/.arduinoIDE/plugins に .vsix ファイルを移動

Sketch のビルドとアップロード

  1. クローンしたリポジトリに含まれる AirQUserDeve.ino を Arduino IDE で開く

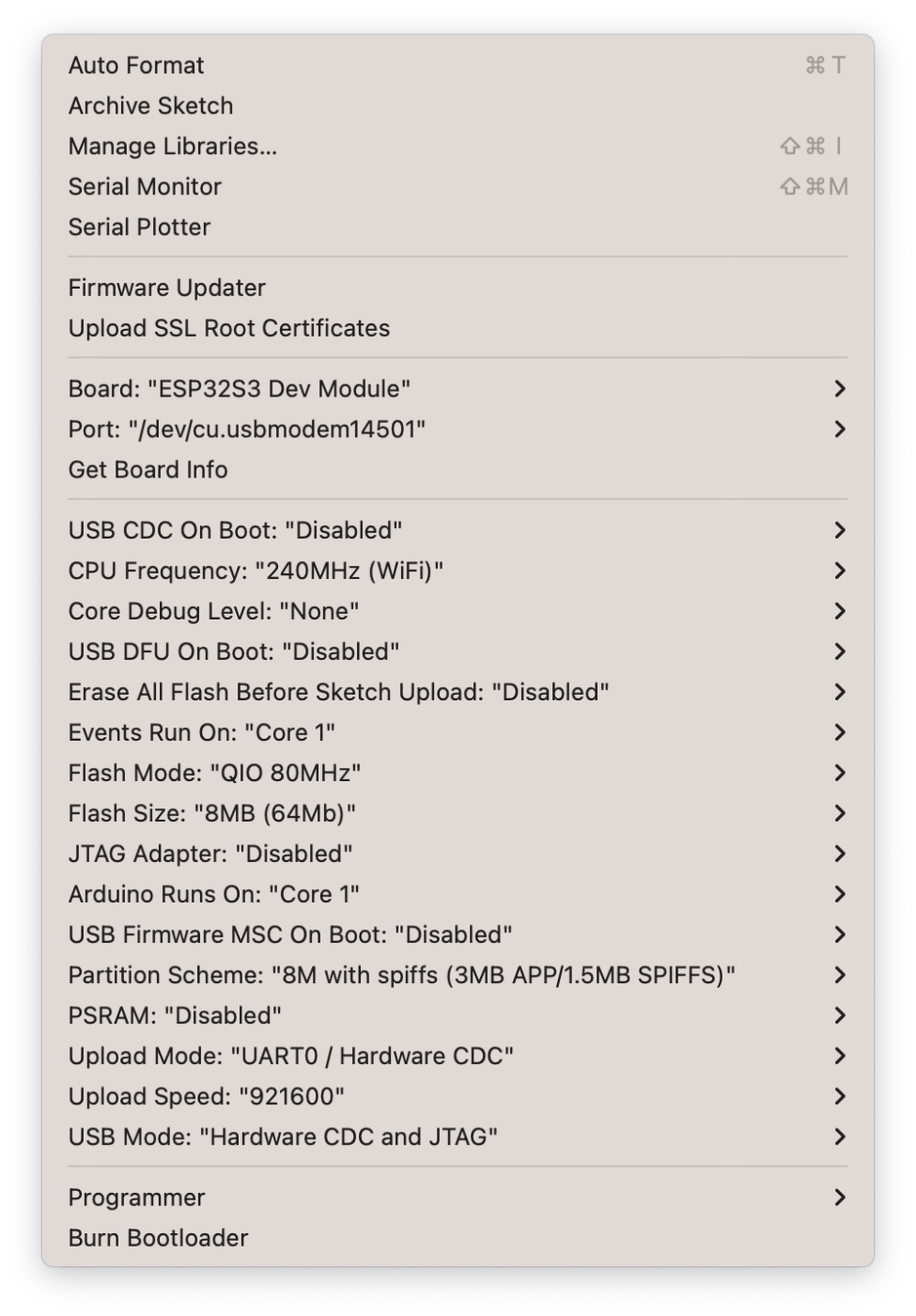

  2. "Tools"メニューから以下を設定
設定
USB CDC On Boot Disabled
CPU Frequency 240MHz (WiFi)
Core Debug Level None
USB DFU On Boot Disabled
Enace All Flash Before Sketch Upload Disabled
Events Run On Core 1
Flash Mode QIO 80MHz
Flash Size 8MB (64Mb)
JTAG Adapter Disabled
USB Firmware MSC On Boot Disabled
Partition Scheme 8M with spiffs (3MB APP/1.5MB SPIFFS)
PSRAM Disabled
Upload Mode UART/Hardware CDC
Upload Speed 921600
USB Mode Hardware CDC and JTAG

  1. M5Stack AirQ の "Reset and Power Off" ボタンを押して電源断
  2. Boot Button (Button A) を押しながら、Mac に USB で接続
  3. "Tools" メニューから "Port:"→"/dev/cu.usbmodem14301" を選択 (環境依存か?)
  4. "Sketch" メニューから "Verify/Compile" を選択
    エラーが発生しなかったら次へ進む。
  5. "Sketch" メニューから　"Upload" を選択

File System のアップロード

  1. M5Stack Airq を Mac から取り外しを一旦電源断
  2. Boot Button (Button A) を押しながら、Mac に USB で接続
  3. Sketch が開いている状態で [⌘] + [Shift] + [P] を押す
  4. command palette から "UploleFS LittleFS to Pico/ESP8266/ESP32" を選択

初期設定

  1. 取扱説明書に従って初期設定を行う
