【Python】ルンゲクッタ法で化学反応の速度論シミュレーション

2023/06/19に公開

ルンゲ=クッタ法

ルンゲ=クッタ法(runge kutta method)は微分方程式を数値的に解く手法の一つで、そのプログラムの実装の容易さから時間発展追跡の簡便法として知られています。特に4次のルンゲ=クッタ法(RK4法)は計算コストと計算精度の兼ね合いから広く用いられています。RK4法は時刻 t の関数 x = x(t) の常微分方程式

\dfrac{dx}{dt}=f(x,t) \tag{1}

について、以下の式を用いて時間 \Delta t だけ進んだときの方程式(1)の解 x=x(t+\Delta t) を求めます。

x_{n+1}=x_n+\frac{\Delta t}{6} k_1+\frac{\Delta t}{3} k_2+\frac{\Delta t}{3} k_3+\frac{\Delta t}{6} k_4 \tag{2}

ここで、k_1k_4は以下の式で与えられます。

\begin{cases} k_1 =f\left(x_n,\, t_n\right)\\ k_2 =f\left(x_n+\dfrac{\Delta t}{2} k_1,\, t_n+\dfrac{\Delta t}{2}\right) \\ k_3 =f\left(x_n+\dfrac{\Delta t}{2} k_2,\, t_n+\dfrac{\Delta t}{2}\right) \\ k_4 =f\left(x_n+\Delta t \, k_3,\, t_n+\Delta t\right) \end{cases} \tag{3}

この操作を繰り返すことで時間発展を追跡することができます。

化学反応の速度論

遷移状態理論の範囲では、反応速度定数はアイリングの式に基づいて温度Tと活性化エネルギー\Delta G^{\ddagger}をパラメータとして与えられます。

k=\varGamma \, \dfrac{k_{\mathrm{B}}T}{h} \, \exp \left(-{\dfrac{\Delta G^{\ddagger}}{RT}}\right)

【補足】
ここで\varGammaは透過係数を表し、トンネル効果の補正を考慮しない場合は \varGamma=1 として計算するのが通例です。また、\Delta G^{\ddagger}はギブズ自由エネルギーなので遷移状態における振動数解析が必要となります。

A、B、Cの3状態からなる1次の逐次反応モデルを考えます。正反応(forward reaction)には "f"、逆反応(reverse reaction)には "r" とラベリングしています。

\large [\mathrm{A}] \, \underset{k_{1r}}{\overset{k_{1f}}{\rightleftarrows}} \, [\mathrm{B}] \, \underset{k_{2r}}{\overset{k_{2f}}{\rightleftarrows}} \, [\mathrm{C}]

【余談】
あらゆる反応素過程には正反応と逆反応が存在します。不可逆反応と呼ばれているものは逆反応の活性化エネルギーが非常に高い、あるいは生成物が系中から速やかに除かれる場合などが相当します。こういった不可逆反応は逆反応の反応速度定数が著しく低いだけで、逆反応が存在しない訳ではありません。

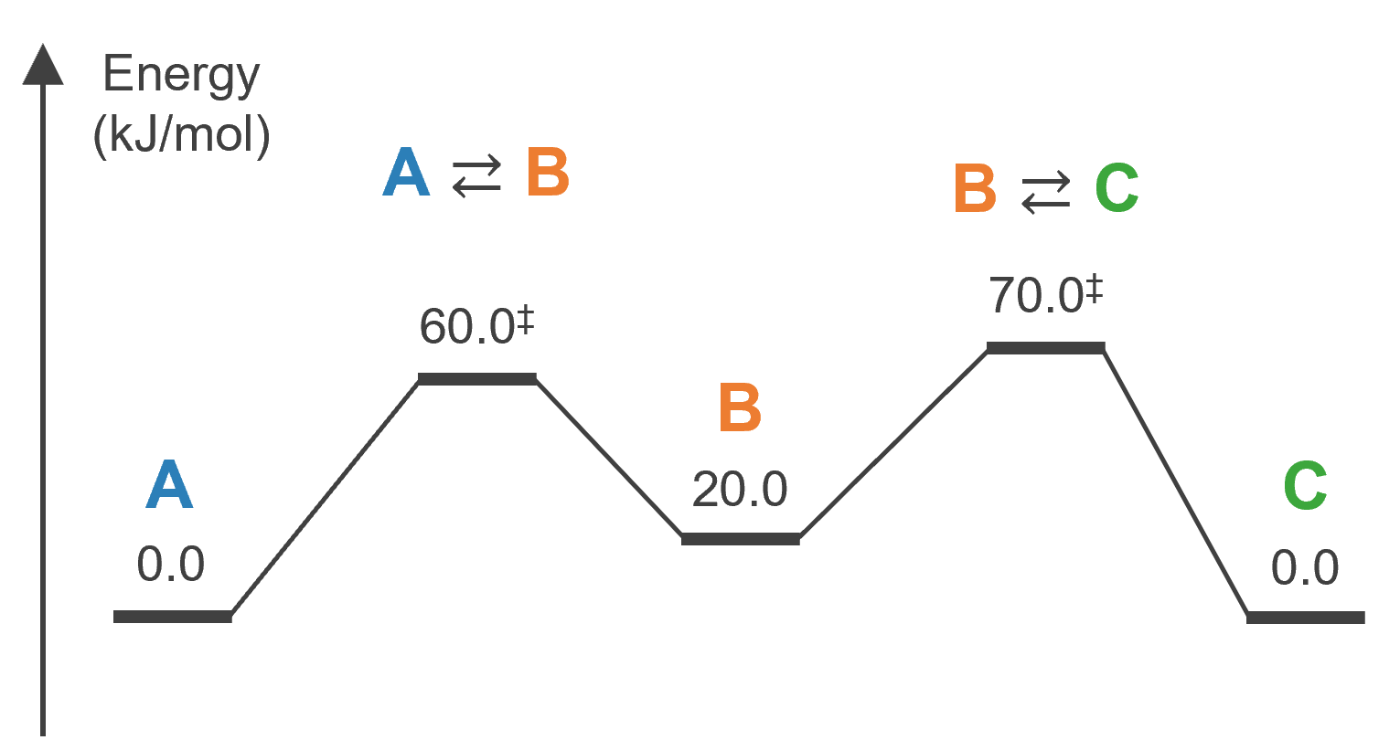

この系が、例えば以下のようなエネルギーダイアグラム(縦軸は自由エネルギー)で表現される場合を考えます。

エネルギーダイアグラム

このとき反応速度定数は 300 K において、それぞれ次のようになります。

k1f = 2.234724e+02
k1r = 6.783680e+05
k2f = 1.231245e+04
k2r = 4.056047e+00

したがって、この系のレート方程式は 300 K において以下のようになります。

\begin{aligned} \dfrac{d[\mathrm{A}]}{dt} &= − 2.23 \times 10^{2} [\mathrm{A}] + 6.78 \times 10^{5} [\mathrm{B}] \\ \dfrac{d[\mathrm{B}]}{dt} &= 2.23 \times 10^2 [\mathrm{A}] − 6.78 \times 10^5 [\mathrm{B}] − 1.23 \times 10^4 [\mathrm{B}] + 4.05 \times 10^0 [\mathrm{C}] \\ \dfrac{d[\mathrm{C}]}{dt} &= 1.23 \times 10^4 [\mathrm{B}] − 4.05 \times 10^0 [\mathrm{C}] \end{aligned}

この連立微分方程式をPythonのコードに起こすと次のような関数として表現できます。関数 reaction_equations() の引数は次の通り。

  • 各状態の濃度 concentrations (floatのlist)
rate equation
def reaction_equations(concentrations):
    # Define the system of ordinary differential equations
    # Modify this function according to your specific reaction system
    A, B, C = concentrations
    dAdt = - k1f * A + k1r * B
    dBdt = k1f * A - k1r * B - k2f * B + k2r * C
    dCdt = k2f * B - k2r * C
    return [dAdt, dBdt, dCdt]

これにRK4法を適用していきます。

RK4法による速度論シミュレーション

RK4法をPythonのコードに起こすと次のような関数として表現できます。関数 runge_kutta() の引数は次の通り。

  • 時間の刻み幅 dt (float)
  • シミュレーション時間の最大値 t_max (float)
  • 初期濃度 initial_concentrations (floatのlist)
RK4
def runge_kutta(dt, t_max, initial_concentrations):
    # Perform the simulation using the fourth-order Runge-Kutta method
    t = 0.0
    concentrations = np.array(initial_concentrations)
    time_points = [t]
    concentration_points = [concentrations]

    while t < t_max:
        # Compute concentration changes using the fourth-order Runge-Kutta method
        k1 = reaction_equations(concentrations)
        k2 = reaction_equations(concentrations + 0.5 * dt * np.array(k1))
        k3 = reaction_equations(concentrations + 0.5 * dt * np.array(k2))
        k4 = reaction_equations(concentrations + dt * np.array(k3))
        concentrations += (dt / 6.0) * (np.array(k1) + 2 * np.array(k2) + 2 * np.array(k3) + np.array(k4))
        t += dt

        time_points.append(t)
        concentration_points.append(concentrations.copy())

    return time_points, np.array(concentration_points)

あとはこれらのコードを組み合わせるだけです。ついでに各濃度の時間発展の推移も描画してみましょう。スクリプト全体は次のようになります。

solve the system of differential equations by RK4
import numpy as np
import matplotlib.pyplot as plt
import sys

k1f = 2.234724e+02
k1r = 6.783680e+05
k2f = 1.231245e+04
k2r = 4.056047e+00

def reaction_equations(concentrations):
    # Define the system of ordinary differential equations
    # Modify this function according to your specific reaction system
    A, B, C = concentrations
    dAdt = - k1f * A + k1r * B
    dBdt = k1f * A - k1r * B - k2f * B + k2r * C
    dCdt = k2f * B - k2r * C
    return [dAdt, dBdt, dCdt]

def runge_kutta(dt, t_max, initial_concentrations):
    # Perform the simulation using the fourth-order Runge-Kutta method
    t = 0.0
    concentrations = np.array(initial_concentrations)
    time_points = [t]
    concentration_points = [concentrations]

    while t < t_max:
        # Compute concentration changes using the fourth-order Runge-Kutta method
        k1 = reaction_equations(concentrations)
        k2 = reaction_equations(concentrations + 0.5 * dt * np.array(k1))
        k3 = reaction_equations(concentrations + 0.5 * dt * np.array(k2))
        k4 = reaction_equations(concentrations + dt * np.array(k3))
        concentrations += (dt / 6.0) * (np.array(k1) + 2 * np.array(k2) + 2 * np.array(k3) + np.array(k4))
        t += dt

        time_points.append(t)
        concentration_points.append(concentrations.copy())

    return time_points, np.array(concentration_points)

# Example usage
dt = 1e-6  # Time step size
t_max = 1e+0  # Maximum simulation time
initial_concentrations = [1.0, 0.0, 0.0]  # Initial concentrations of species A, B, C
time_points, concentration_points = runge_kutta(dt, t_max, initial_concentrations)
print(concentration_points[-1])  # showing the result

# Plotting the concentration curves
plt.plot(time_points[1:], concentration_points[1:, 0], label='A')
plt.plot(time_points[1:], concentration_points[1:, 1], label='B')
plt.plot(time_points[1:], concentration_points[1:, 2], label='C')
plt.xlabel('Time')
plt.ylabel('Concentration')
plt.legend()
plt.show()
出力
[5.00091038e-01 1.64741207e-04 4.99744221e-01]

各濃度の時間発展

この系では1秒後に完全に熱平衡に達することが分かります。

Stiff問題

最後に、化学反応の速度論解析における問題点について紹介しておきます。

解析学の分野では「Stiff問題」というシミュレーション上の問題が知られています。"stiff" は「固い」を意味する語で、係数のオーダーが極めて広い範囲にわたる微分方程式を数値的にシミュレーションする際に浮上する問題の原因が、方程式の "stiffness" です。

化学反応の場合、メチル基の内部回転のような速い素過程(~10^{-12}秒に1回程度)と結合の組み換えのような遅い素過程(~10^{3}秒に1回程度)が混在しており、微分方程式の係数のレンジが10^{15}オーダーに亘ることがしばしばあります。

このような場合、刻み幅 \Delta t を大きくすると数値解が不安定化し、速い素過程による数値誤差の蓄積(=発散)が生じることが知られています。そのため刻み幅 \Delta t は十分小さくする必要がありますが、そうすると今度は計算時間が増大するため長時間のシミュレーションが難しくなってしまいます。

解析学の分野ではこのような問題を「Stiff問題」と呼んでいます。実際に化学反応の濃度変化をシミュレーションしてみるとよく分かりますが、速度論シミュレーションにおいてstiff問題は頻繁に出現します。これを回避する速度論解析手法として「反応速度定数行列縮約法」などが知られています。この手法について本稿では詳しく立ち入りませんので、興味のある方は参考文献を参照してください。

参考文献

  • RK4法で用いるk_1k_4の図形的な意味を解説した動画:

https://www.youtube.com/watch?v=1YZnic1Ug9g

  • 反応速度定数行列縮約法について:

https://www.jstage.jst.go.jp/article/mssj/21/2/21_151/_article/-char/ja/


※ 本稿はQiitaに投稿した記事「【Python】4次ルンゲ=クッタ法で化学反応速度論シミュレーション」に加筆して再投稿したものです。
