整数計画ソルバーでシフトスケジューリング問題を解いてみた

2023/12/25に公開

はじめに

無償の整数計画ソルバーでどれぐらいの規模のシフトスケジューリング問題が解けるか確かめたくなったので試してみました。
今回は、久保先生の『Pythonによる実務で役立つ最適化問題100+(3)―配送計画・パッキング・スケジューリング―』のシフトスケジューリング問題を取り上げます。出典は下記の論文で、テストデータはOR-Libraryからダウンロードできます。

M.Krishnamoorthy, A.T.Ernst, D.Baatar, Algorithms for large scale shift minimisation personnel task shcduling problems, European Journal of Operational Research, 219 (2012), 34-48.

論文を読み始めたら期待している問題設定と違ったし、久保先生がサンプルコードを公開してるので、他の論文も探したのですが、問題設定がシンプルでかつテストデータも公開されているものが見つからなかったので、このまま進めることにしました。

問題設定と定式化

複数のジョブにスタッフを割り当てます。各ジョブは開始時刻と終了時刻が決まっており、スタッフを１人割り当てます。スタッフは同時に１つのジョブしか担当できず、いったん処理を始めると中断できません。また、各スタッフはそれぞれ担当可能なジョブが決まっています。このとき、全てのジョブを処理する最小人数のスタッフの割り当てを求める問題を考えます。

スタッフは同時に１つのジョブしか担当できないので、時刻毎に各スタッフに１つのジョブしか割り当てないよう制約を記述する必要があるように思えます。しかし、実際には、下の例のように一部のジョブの組み合わせのみ制約を記述すれば十分であることが知られています。
これは、処理時間が被るジョブの組み合わせを表した区間グラフの極大クリークを求めることで得られます^[1]。
ジョブの集合

シフトスケジューリング問題の定式化は以下の通りです。

$J = \{ 1,\dots,n \}$ ：ジョブ $j$ の集合
$W = \{ 1,\dots,m\}$ ：スタッフ $w$ の集合
$[s_j,f_j]$ ：ジョブ $j$ の開始時刻および終了時刻
$J_w (\subseteq J)$ ：スタッフ $w$ が担当可能なジョブ $j$ の集合
$W_j (\subseteq W)$ ：ジョブ $j$ を担当可能なスタッフ $w$ の集合
$C = {K_1,\dots,K_p}$ ：区間グラフにおける極大クリークの集合

$x_{j,w} \in \{ 0,1 \}$ ：ジョブ $j$ にスタッフ $w$ を割り当てる
$y_{w} \in \{ 0,1 \}$ ：スタッフ $w$ を雇用する

\begin{array}{lll} \textnormal{min.} & \displaystyle\sum_{w \in W} y_w\\ \textnormal{s.t.} & \displaystyle\sum_{w \in W_j} x_{j,w} = 1, & j \in J,\\ & \displaystyle\sum_{j \in K_t \cap J_w} x_{j,w} \le y_w, & w \in W, K_t \in C,\\ & y_w \in \{ 0,1 \}, & w \in W,\\ & x_{j,w} \in \{ 0,1 \}, & j \in J, w \in W. \end{array}

１番目の制約は、ジョブ $j$ にちょうど１人のスタッフを割り当てることを表します。２番目の制約はスタッフ $w$ に同時に１つ以下のジョブしか割り当てられないことを表します。スタッフ $w$ にジョブが１つ以上割り当てられると $y_w=1$ となります。

整数計画ソルバーを用いた実装

今回は、Python-MIPを用いてシフトスケジューリング問題を解くプログラムを作成します。
ソースコードの主要部分のみ紹介します。

下記のクラスを用意して入出力データを格納します。

class Roster:
    def __init__(self):
        self.job = []  # ジョブjの開始時刻と終了時刻[]のリスト
        self.qual = []  # list of J[w]
        self.clique = []  # set of K[t]

class Solution:
    def __init__(self):
        self.job = {}  # assigned staff for job j
        self.staff = {}  # assigned jobs to staff w

久保先生にならって区間グラフの作成と極大クリークの列挙にはnetworkxを使いました^[2]。

def conflict_job(roster):
    # 区間グラフの作成
    graph = networkx.Graph()
    for j in range(len(roster.job)):
        for k in range(j+1, len(roster.job)):
            [start_j, finish_j] = (roster.job)[j]
            [start_k, finish_k] = (roster.job)[k]
            if (start_j <= start_k and start_k < finish_j) or (start_k <= start_j and start_j < finish_k):
                graph.add_edge(j, k)
    # 極大クリークの列挙
    for clq in networkx.find_cliques(graph):
        (roster.clique).append(set(clq))

整数計画ソルバーによるモデルの生成と求解です。ちょっと長いですが、そのまま掲載します。

def solve_roster(roster, sol):
    # 変数の設定
    def set_var(roster, mip_model):
        x = {}
        idx_set = ((w, j) for w in range(len(roster.qual)) for j in (roster.qual)[w])
        for w, j in idx_set:
            x[(j,w)] = mip_model.add_var(var_type='B', name=f'x({j},{w})')
        y = {}
        for w in range(len(roster.qual)):
            y[w] = mip_model.add_var(var_type='B', name=f'y({w})')
        return x, y
    # 制約条件の設定
    def set_cst(roster, mip_model, x, y):
        # 制約1
        for j in range(len(roster.job)):
            qual_set = (w for w in range(len(roster.qual)) if (j,w) in x)  # only qualified staffs
            mip_model.add_constr(xsum(x[(j,w)] for w in qual_set) == 1, name=f'JOB({j})')
        # 制約2
        for w in range(len(roster.qual)):
            for k in range(len(roster.clique)):
                qual_set = (j for j in (roster.clique)[k] if (j,w) in x)
                mip_model.add_constr(xsum(x[(j,w)] for j in qual_set) - y[w] <= 0, name=f'STAFF({w},{k})')
    # 目的関数の設定
    def set_obj(roster, mip_model, x, y):
        num_staff = xsum(y[w] for w in y)
        mip_model.objective = minimize(num_staff)
    # 解の取得
    def get_sol(sol, x, y):
        # get solution
        for (j,w) in x:
            if x[(j,w)].x > 0.5:
                if j in sol.job:
                    print(f'job {j} is already performed!')
                    sys.exit(1)
                else:
                    (sol.job)[j] = w
                    if w not in sol.staff:
                        (sol.staff)[w] = {j}
                    else:
                        (sol.staff)[w].add(j)
    # メイン
    mip_model = Model(solver_name=CBC)  # ソルバーをCBCに設定
    var = set_var(roster, mip_model)
    set_cst(roster, mip_model, *var)
    set_obj(roster, mip_model, *var)
    mip_model.optimize()
    if mip_model.num_solutions:
        get_sol(sol, *var)
    else:
        print('No solution found!')
        sys.exit(1)
    mip_model.clear()

最後に、実行結果の可視化です。今回はこれが一番苦労しました（苦笑）
今回はPlotlyのexpress.timelineを用いました。

def Gantt_chart(roster, sol):
    table = pandas.DataFrame(
                [dict(Job=f'Job{job}', Start=(roster.job)[job][0], Finish=(roster.job)[job][1], Staff=f'Staff{staff}')
                    for staff, job_set in sol.staff.items()
                    for job in job_set])
    table['delta'] = table['Finish'] - table['Start']
    fig = plotly.express.timeline(table, x_start='Start', x_end='Finish', y='Staff', text='Job')
    fig.update_yaxes(autorange='reversed')
    fig.update_layout(yaxis={'dtick':1})
    fig.layout.xaxis.type = 'linear'
    fig.data[0].x = table.delta.tolist()
    fig.show()

ガントチャートを描くだけならfigure_factory.create_ganttがあるのですが、横軸を日付から数値に変更にするのと、同じ色に揃えるのが同時にできませんでした。せっかくコードを書いたので、ここに供養します（ランダムに色を割り当てています）。

def Gantt_chart(roster, sol):
    table = []
    for staff, job_set in sol.staff.items():
        for job in job_set:
            table.append(dict(Task=f'Staff{staff}', Start=(roster.job)[job][0], Finish=(roster.job)[job][1], Job=f'Job{job}'))
    color_list = {}
    for j in range(len(roster.job)):
        color_list[f'Job{j}'] = tuple(random.random() for _ in range(3))
    fig = figure_facactory.create_gantt(table, group_tasks=True, index_col='Job', colors=color_list)
    fig.update_layout(xaxis_type='linear')
    fig.show()

計算実験

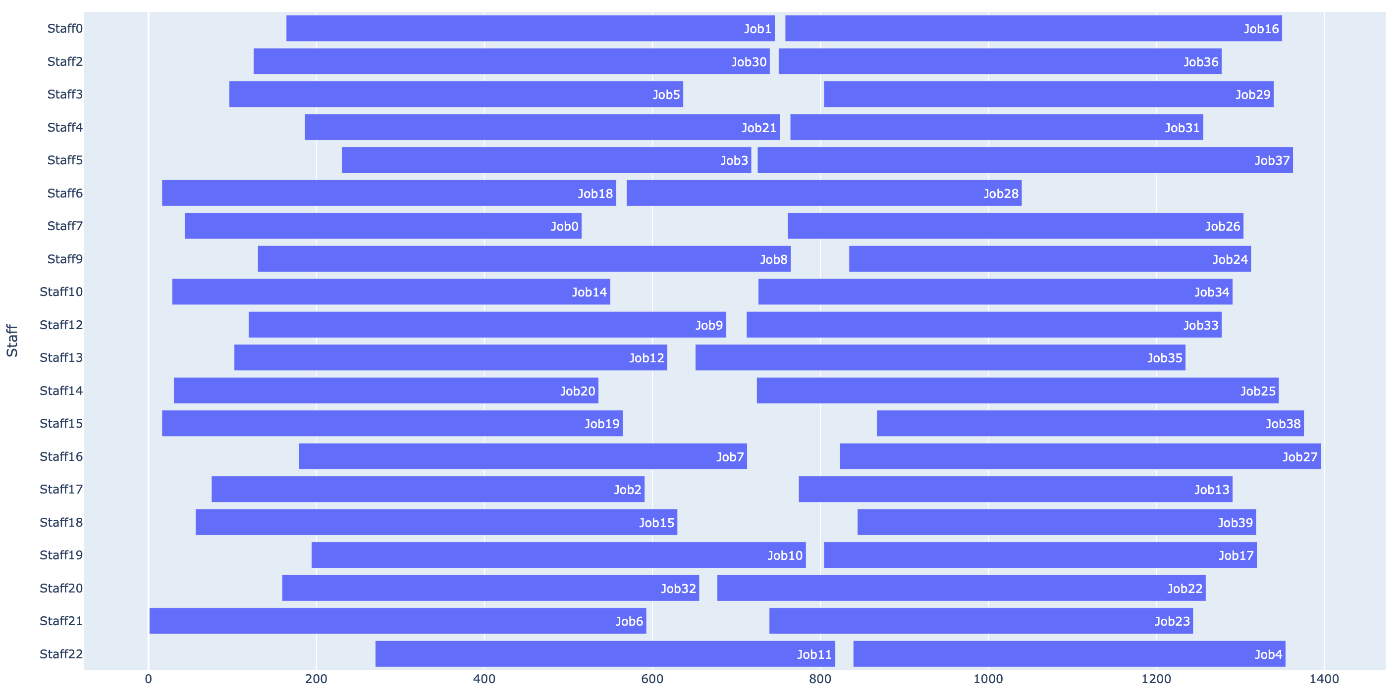

まずは、問題例data_1_23_40_66.dat(スタッフ23人、ジョブ40個)で実行すると、以下の結果が得られました。1秒足らずで最適解（必要人数20人）が得られました。
実行結果の例

今回は、MacBook Air(15-inch, M2)で計算実験しました。
論文でCPLEX11.2を用いて最適解が得られた問題例に対して、整数計画ソルバーの実行時間を最大60秒に設定してプログラムを実行しました。テストデータに対する結果は以下の通りです。
2012年の論文なので、10年前のSOTAと比べて遜色ないという感じでしょうか。

問題例	スタッフ数	ジョブ数	必要人数	計算時間(秒)
#1	23	40	20	0.14
#2	24	40	20	0.08
#3	25	40	20	0.16
#4	23	59	20	0.13
#5	25	60	20	0.13
#6	48	80	40	0.75
#7	51	80	40	0.73
#8	48	85	40	0.93
#9	49	104	40	0.59
#10	51	111	40	1.85
#11	24	119	20	0.36
#12	49	119	40	1.38
#13	25	120	20	0.79
#14	75	124	60	1.64
#15	72	126	60	1.51
#16	75	131	60	3.48
#17	23	139	20	1.68
#18	48	160	40	3.04
#19	97	160	80	2.20
#20	99	163	80	2.64
#21	93	175	80	3.62
#22	47	180	40	4.89
#23	74	180	60	2.84
#24	110	200	100	3.77
#25	120	200	100	3.33
#26	116	203	100	7.58
#27	49	204	40	5.84
#28	75	208	60	7.51
#29	22	219	20	2.92
#30	25	219	20	2.73
#31	90	230	80	10.25
#32	70	236	60	6.65
#33	76	240	60	7.95
#34	152	240	120	4.77
#35	171	280	140	7.96
#36	175	280	140	10.48
#37	145	321	120	17.36
#38	147	347	120	65.48
#39	45	351	40	14.93
#40	138	360	120	10.82
#41	144	360	120	44.99
#42	101	380	80	42.56
#43	156	387	140	61.91
#44	121	400	100	14.45
#45	67	420	60	19.06
#46	147	423	120	46.08
#47	150	430	120	35.96
#48	120	434	100	timeout
#49	211	446	180	timeout
#50	187	447	160	46.57
#51	196	480	160	27.68
#52	205	480	160	66.19
#59	70	525	61	timeout
#66	348	600	302	timeout
#67	371	600	300	70.40

おわりに

本記事では、無償の整数計画ソルバーでシフトスケジューリング問題を解いてみました。テストデータに対する計算実験では、規模の大きな問題例でも1分程度で最適解を得ることができました。ちなみに、論文ではさらに大規模な問題例を解くためのヒューリスティックも提案されていますので、興味を持たれた方は読んでみて下さい。
さて、今回の整数計画モデルが実務に現れるシフトスケジューリング問題に広く活用できるかと言うと正直に言って微妙です。シフトスケジューリング問題には非常に多くのバリエーションがあります。残念ながら、今回取り上げた論文の問題設定は小売や飲食の店舗スタッフのシフト作成にはあまり適合しない気がします。引き続き他の論文も調べて、どこかの機会にまとめてご報告できればと思います。
