始めに

NTFSでフォーマットしたSeagate BaraCuda 24TB HDDをUSB接続の外付けHDDケースに入れてSynology DS920+で使用しようとしたところ、この問題に遭いましたのでティップスとして残します。

検証環境

  • Windows 10 Pro 22H2
  • ASUS TUF GAMING B550-PLUS（メインボード）
  • Seagate ST24000DM001
  • Synology DS920+（DSM 7.2.2）
  • QNAP TS-464（QTS 5.2.6）
  • センチュリー　裸族のテラスハウス RAID USB3.2 Gen2 Type-C (CRTS35U32C)
  • センチュリー　裸族のカプセルマンション 5Bay V2 (CRCM535U32CIS)

症状

  • Windows 10からB550-PLUSのSATAポートに接続されたST24000DM001をNTFSでクイックまたは標準フォーマットします。フォーマット時の設定は規定値のままです。
  • フォーマットしたST24000DM001をCRTS35U32CまたはCRCM535U32CISに搭載し、DS920+のUSBポートに接続します。

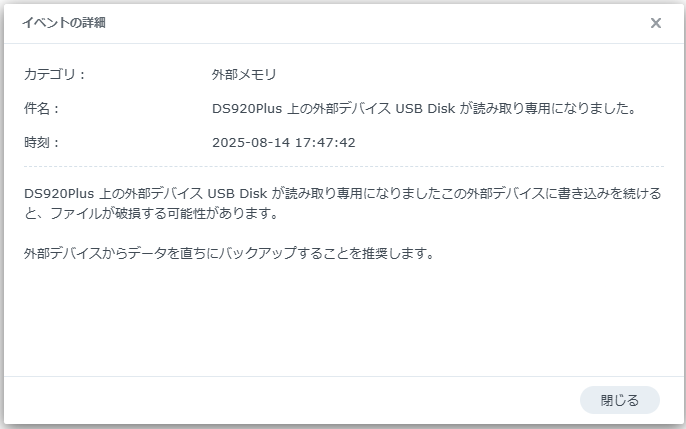

  • DS920+が外付けHDDを認識した後、「DS920Plus 上の外部デバイス USB Disk が読み取り専用になりました。」というエラーになってNTFSボリュームの読み込みに失敗し、リードオンリーでしかマウントできません。

  • Windows 10からMiniTool Partition Wizard無償版を使ってST24000DM001をフォーマットをしてみましたが、同様に失敗します。
  • DS920+は、USB接続されているストレージのフォーマットにはEXT4かFAT32しか選べません。

  • TS-464でNTFSフォーマットしたHDDをDS920+に接続すると、正常にマウントして読み書きできます。
  • しかし、以前この方法でNTFSフォーマットしたHDDをDS920+にマウントしようとしたところ、マウントに失敗してしまいました。

検証

  • Win10でNTFSフォーマットしたHDDをDS920+に接続して、DS920+でEXT4でフォーマットし、再度HDDをWin10に接続したところ、HDDはNTFSフォーマットとして認識されました。Win10とDS920+ではMFT（マスターファイルテーブル）の扱いが異なる可能性があります。
  • そこでWin10でNTFSフォーマットでボリュームを作成してからそのボリュームを削除した状態で、DS920+でHDDをEXT4でフォーマットし、次にTS-464でHDDをNTFSフォーマットして、Win10に戻してNTFSフォーマットボリュームとして認識できる事を確認しました。
  • WindowsのPowerShellを使い、HDDのNTFSアロケーションユニットサイズの確認をしました。
  • Win10でデータを書き込み、DS920+でマウントできるか確認しました。この結果、同一手順でフォーマットを行い、同一のデータを書きこんだにも関わらず、マウントできるものとできないものが発生しました。

検証結果

  1. Win10でNTFSフォーマットした直後

PS C:\Windows\system32> fsutil fsinfo ntfsInfo f:
NTFS ボリューム シリアル番号 : 0xaa02364602361831
NTFS バージョン : 3.1
LFS バージョン : 1.1
総セクター数 : 46,875,504,639 (21.8 TB)
総クラスター数 : 2,929,719,039 (21.8 TB)
空きクラスター数 : 2,929,661,560 (21.8 TB)
予約済み総クラスター数 : 512 ( 4.0 MB)
記憶域予約用に予約済み : 0 ( 0.0 KB)
セクターあたりのバイト数 : 512
物理セクターあたりのバイト数 : 4096
クラスターあたりのバイト数 : 8192
FileRecord セグメントあたりのバイト数 : 1024
FileRecord セグメントあたりのクラスター数 : 0
MFT の有効なデータ長 : 256.00 KB
MFT 開始 LCN : 0x0000000000060000
MFT2 開始 LCN : 0x0000000000000001
MFT ゾーン開始 : 0x0000000000060000
MFT ゾーン終了 : 0x0000000000066420
MFT ゾーン サイズ : 200.25 MB
デバイスの最大トリム エクステント数 : 0
デバイスの最大トリム バイト数 : 0
ボリュームの最大トリム エクステント数 : 62
ボリュームの最大トリム バイト数 : 0x40000000
リソース マネージャー識別子: 01ED41DC-77EB-11F0-98DC-C475AB552A93
PS C:\Windows\system32>

  1. TS-464でNTFSフォーマットした後、Win10で認識させた直後

PS C:\Windows\system32> fsutil fsinfo ntfsInfo f:
NTFS ボリューム シリアル番号 : 0xd4b009b5b0099f5c
NTFS バージョン : 3.1
LFS バージョン : 1.1
総セクター数 : 46,875,504,639 (21.8 TB)
総クラスター数 : 2,929,719,039 (21.8 TB)
空きクラスター数 : 2,927,366,220 (21.8 TB)
予約済み総クラスター数 : 512 ( 4.0 MB)
記憶域予約用に予約済み : 0 ( 0.0 KB)
セクターあたりのバイト数 : 512
物理セクターあたりのバイト数 : 4096
クラスターあたりのバイト数 : 8192
FileRecord セグメントあたりのバイト数 : 1024
FileRecord セグメントあたりのクラスター数 : 0
MFT の有効なデータ長 : 256.00 KB
MFT 開始 LCN : 0x0000000000000080
MFT2 開始 LCN : 0x00000000574ffb80
MFT ゾーン開始 : 0x00000000000000a0
MFT ゾーン終了 : 0x00000000000064a0
MFT ゾーン サイズ : 200.00 MB
デバイスの最大トリム エクステント数 : 0
デバイスの最大トリム バイト数 : 0
ボリュームの最大トリム エクステント数 : 62
ボリュームの最大トリム バイト数 : 0x40000000
リソース マネージャー識別子: 01ED417A-77EB-11F0-98DC-C475AB552A93
PS C:\Windows\system32>

  1. TS-464でNTFSフォーマットした後、HDDにWin10でデータを書き込むとDS920+でマウントできなくなった

PS C:\Windows\system32> fsutil fsinfo ntfsInfo h:
NTFS ボリューム シリアル番号 : 0xb0f40fd0f40f97ac
NTFS バージョン : 3.1
LFS バージョン : 2.0
総セクター数 : 46,875,533,098 (21.8 TB)
総クラスター数 : 2,929,720,818 (21.8 TB)
空きクラスター数 : 259,229,488 ( 1.9 TB)
予約済み総クラスター数 : 512 ( 4.0 MB)
記憶域予約用に予約済み : 0 ( 0.0 KB)
セクターあたりのバイト数 : 512
物理セクターあたりのバイト数 : 4096
クラスターあたりのバイト数 : 8192
FileRecord セグメントあたりのバイト数 : 1024
FileRecord セグメントあたりのクラスター数 : 0
MFT の有効なデータ長 : 13.75 MB
MFT 開始 LCN : 0x0000000000000080
MFT2 開始 LCN : 0x00000000574fff00
MFT ゾーン開始 : 0x0000000000000760
MFT ゾーン終了 : 0x00000000000064a0
MFT ゾーン サイズ : 186.50 MB
デバイスの最大トリム エクステント数 : 0
デバイスの最大トリム バイト数 : 0
ボリュームの最大トリム エクステント数 : 62
ボリュームの最大トリム バイト数 : 0x40000000
リソース マネージャー識別子: 1797A2FC-7C2E-11F0-84BE-806E6F6E6963
PS C:\Windows\system32>

  1. TS-464でNTFSフォーマットした後、HDDにWin10でデータを書き込んでもDS920+でマウントできる

PS C:\Windows\system32> fsutil fsinfo ntfsInfo i:
NTFS ボリューム シリアル番号 : 0x3224476c244731e1
NTFS バージョン : 3.1
LFS バージョン : 2.0
総セクター数 : 46,875,533,098 (21.8 TB)
総クラスター数 : 2,929,720,818 (21.8 TB)
空きクラスター数 : 259,229,488 ( 1.9 TB)
予約済み総クラスター数 : 512 ( 4.0 MB)
記憶域予約用に予約済み : 0 ( 0.0 KB)
セクターあたりのバイト数 : 512
物理セクターあたりのバイト数 : 4096
クラスターあたりのバイト数 : 8192
FileRecord セグメントあたりのバイト数 : 1024
FileRecord セグメントあたりのクラスター数 : 0
MFT の有効なデータ長 : 13.75 MB
MFT 開始 LCN : 0x0000000000000080
MFT2 開始 LCN : 0x00000000574fff00
MFT ゾーン開始 : 0x0000000000000760
MFT ゾーン終了 : 0x00000000000064a0
MFT ゾーン サイズ : 186.50 MB
デバイスの最大トリム エクステント数 : 0
デバイスの最大トリム バイト数 : 0
ボリュームの最大トリム エクステント数 : 62
ボリュームの最大トリム バイト数 : 0x40000000
リソース マネージャー識別子: A1BC0D02-798E-11F0-84BC-806E6F6E6963
PS C:\Windows\system32>

  1. （参考）MiniTool Partition WizardでNTFSフォーマットした場合

PS C:\Windows\system32> fsutil fsinfo ntfsInfo f:
NTFS ボリューム シリアル番号 : 0x01dc0c05bea3ae00
NTFS バージョン : 3.1
LFS バージョン : 2.0
総セクター数 : 46,875,504,608 (21.8 TB)
総クラスター数 : 1,464,859,519 (21.8 TB)
空きクラスター数 : 1,464,841,939 (21.8 TB)
予約済み総クラスター数 : 256 ( 4.0 MB)
記憶域予約用に予約済み : 0 ( 0.0 KB)
セクターあたりのバイト数 : 512
物理セクターあたりのバイト数 : 4096
クラスターあたりのバイト数 : 16384
FileRecord セグメントあたりのバイト数 : 1024
FileRecord セグメントあたりのクラスター数 : 0
MFT の有効なデータ長 : 256.00 KB
MFT 開始 LCN : 0x0000000000002c68
MFT2 開始 LCN : 0x0000000000000001
MFT ゾーン開始 : 0x0000000000003c80
MFT ゾーン終了 : 0x0000000000006ea0
MFT ゾーン サイズ : 200.50 MB
デバイスの最大トリム エクステント数 : 0
デバイスの最大トリム バイト数 : 0
ボリュームの最大トリム エクステント数 : 62
ボリュームの最大トリム バイト数 : 0x40000000
リソース マネージャー識別子: E4F7FCBE-76A2-11F0-84B1-08BFB8142552
PS C:\Windows\system32>

終わりに

  • Win10でNTFSフォーマットするのと、QNAPでNTFSフォーマットするのでは、MFT開始LCNに違いがあり、ハンドリングが異なっているのは間違いないようです。
  • しかし、マウントできるものとできないHDDの差異は不明です。結局、DS920+にNTFSのHDDを確実にマウントさせる方法は見つかりませんでした。
  • NTFSでフォーマットしたHDDをDS920+でマウントできる事を確認してから、ネットワーク経由でWin10から書き込めば問題ないかもしれませんが、その場合でもHDDをWin10にマウントして書き込みするのは避けた方が良さそうです。
