【RDKit】MolsToGridImage()で複数行のlegendを大きく表示する
はじめに
RDKitで複数の分子構造を描画する方法の一つとして、rdkit.Chem.Draw.MolsToGridImage()
があります。
MolsToGridImage()
では分子構造とセットでlegendを表示させることができますが、legendを複数行にした場合、デフォルトの設定ではlegendのフォントサイズが小さくなってしまいます。
本記事では、MolsToGridImage()
でのlegend(を複数行にした場合)のフォントサイズを調整する方法を紹介します。
環境・ライブラリ
- python: 3.12
- rdkit: 2023.09.3
スクリプト
以下のスクリプトはnotebook上で実行することを想定しています。
(notebookはGoogle colaboratory上で公開しています)
準備
- ライブラリのインポート
from rdkit import Chem
from rdkit.Chem import Draw, Descriptors
- 分子の準備(SMILESはこちらから取得しました)
# smilesのリストを作成
smiles = [
"C(Cc1nnn[nH]1)c1nnn[nH]1",
"C1=C(N2CCNCC2)c2nccn2Cc2ccccc21",
"C1=C(c2ccccc2)Sc2ccccc2-n2cccc21",
"C1=C(c2ccco2)N2CCN=C2S1",
"C1=C(c2ccsc2)N2CCN=C2S1",
"C1=Cc2cccnc2N(C2CC2)c2ncccc21",
]
# Molオブジェクトに変換
mols = [Chem.MolFromSmiles(smi) for smi in smiles]
- 分子を描画する際に使用するlegendの作成
ここでは、分子の通し番号と分子量を2行で表示させるようにします。
mol_id = [f"Mol {i}" for i in range(len(mols))]
mw = [int(Descriptors.MolWt(mol)) for mol in mols]
legends = [f"ID: {mol_id[i]}\nMW: {mw[i]}" for i in range(len(mols))]
legends
の中身
['ID: Mol 0\nMW: 166',
'ID: Mol 1\nMW: 266',
'ID: Mol 2\nMW: 275',
'ID: Mol 3\nMW: 192',
'ID: Mol 4\nMW: 208',
'ID: Mol 5\nMW: 235']
デフォルト設定で描画
それでは分子を実際に描画します。
まずはデフォルトの設定で描画してみます。
Draw.MolsToGridImage(
mols,
molsPerRow=3,
subImgSize=(200, 200),
legends=legends,
useSVG=True,
)

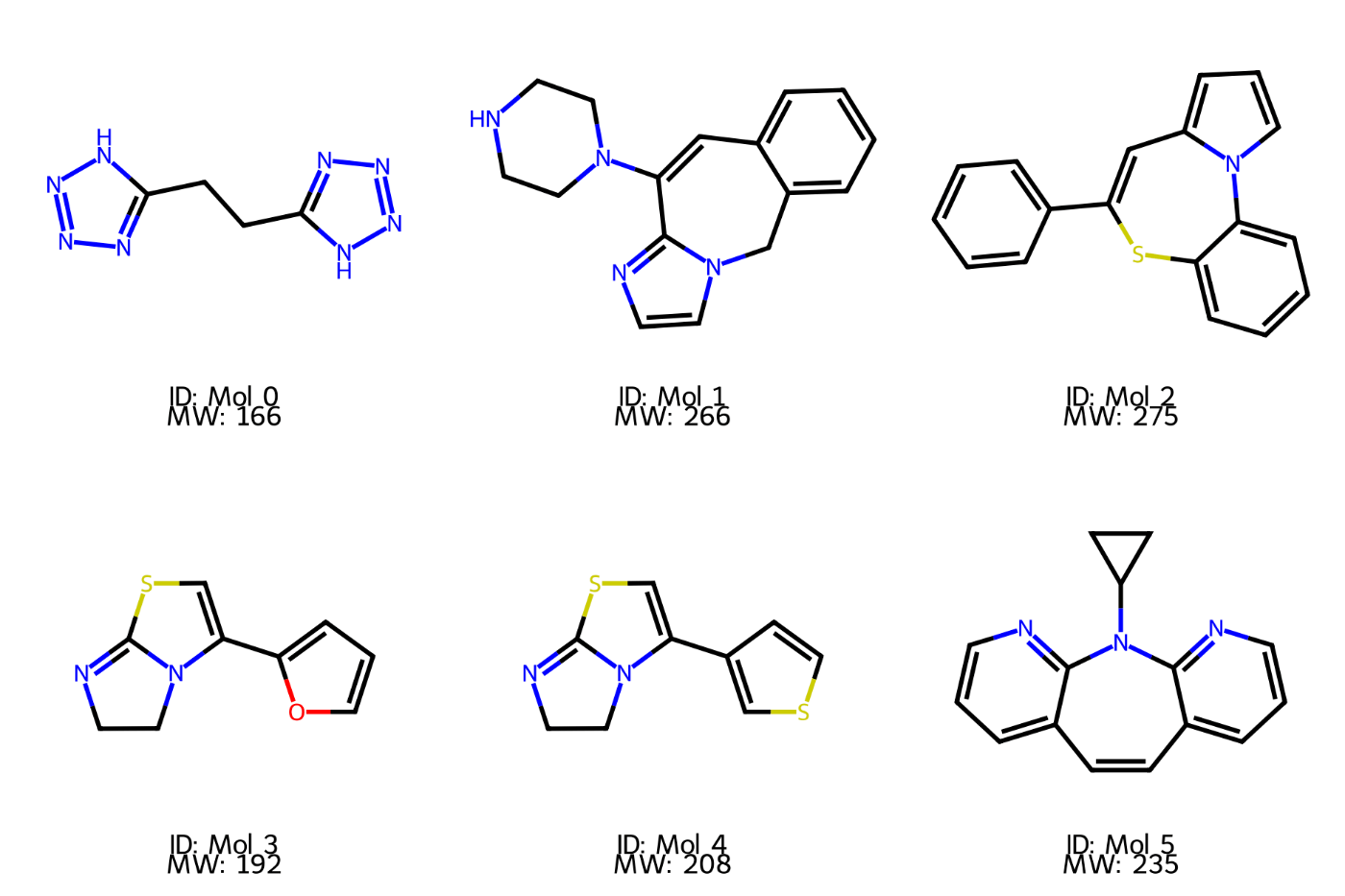

フォントサイズがやや小さくなってしまいました。
legendのフォントサイズを大きくして描画
続いて、legendのフォントサイズを大きくして描画します。
Draw.MolDrawOptions()
のlegendFontSize
とlegendFraction
の値を調整します。
options = Draw.MolDrawOptions()
options.legendFontSize = 20 # default: 16
options.legendFraction = 0.2 # default: 0.1
Draw.MolsToGridImage(
mols,
molsPerRow=3,
subImgSize=(200, 200),
drawOptions=options,
legends=legends,
useSVG=True,
)

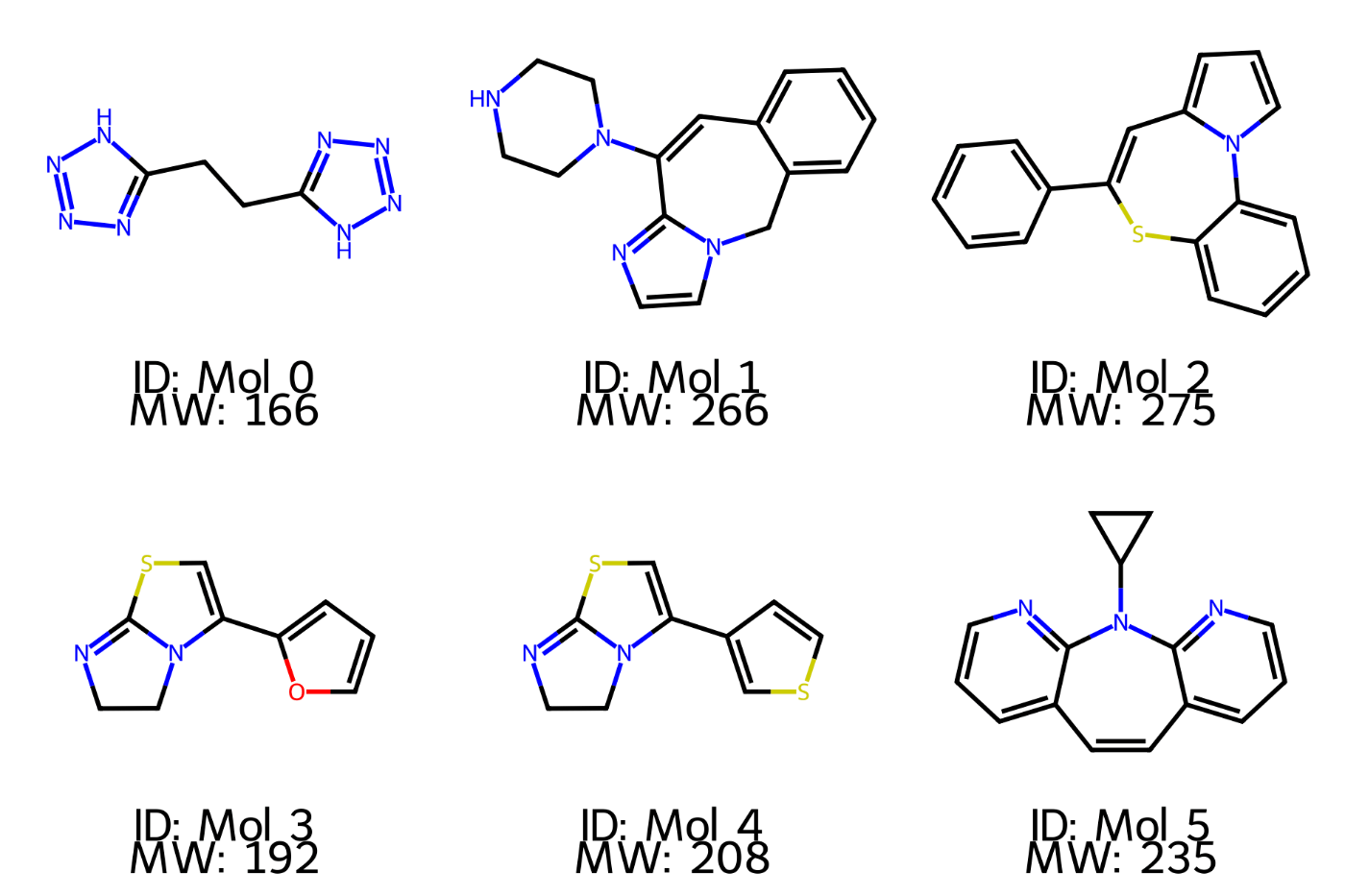

フォントサイズを大きくできました!
解説
Draw.MolDrawOptions()
でlegendFontSize
とlegendFraction
の値を調整することで、legendの大きさを調整できました。
legendFontSize
とlegendFraction
の役割は下記の通りです。
-
legendFontSize
: legendのフォントサイズ -
legendFraction
: legendを表示する領域の大きさ
legendを複数行にした際にフォントサイズが小さくなってしまう原因は、legendを表示する領域の大きさが足りなくなってしまうからのようです。legendがlegendFractionで定義された領域に無理やり押し込むために、文字サイズが小さくなってしまうようです。なので描画する際のコツとしては、legendFontSize
の値とlegendFraction
の値をバランスよく設定することだと思います。
そもそもMolsToGridImage()
ではlegendが複数行になることは想定されていないようですね。
本当はもう少し細かい調整(行間の調整等)をしたいですが...。引き続き色々試してみようと思います。。(もしやり方をご存知の方がいれば是非教えてください!)
以上です。
この記事が少しでも皆さんの助けになれば嬉しいです!
参考
- rdkit Issues Feature Request: Multiline legend in MolsToGridImage #3093: https://github.com/rdkit/rdkit/issues/3093
- MolDrawOptionsのドキュメント: https://www.rdkit.org/docs/cppapi/structRDKit_1_1MolDrawOptions.html
