[ナレッジ]Yamaha RTX830 ルータ設定

立ち上げ

初期ログイン

• Port1に物理接続
• ブラウザでhttp://192.168.100.1にアクセス
  • ユーザー名・パスワードは 空 でログイン

管理＞アクセス管理

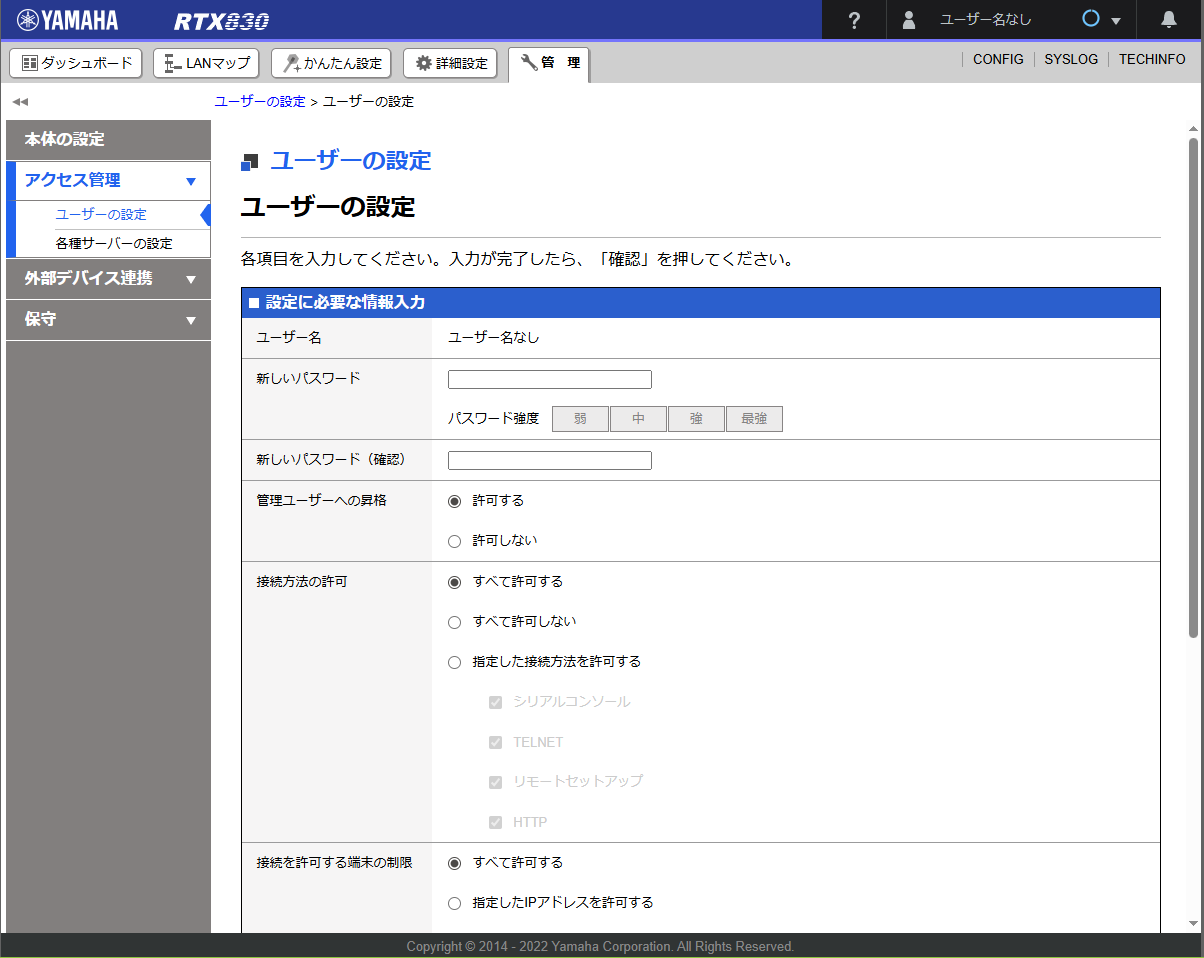

ユーザー設定

• ここから設定

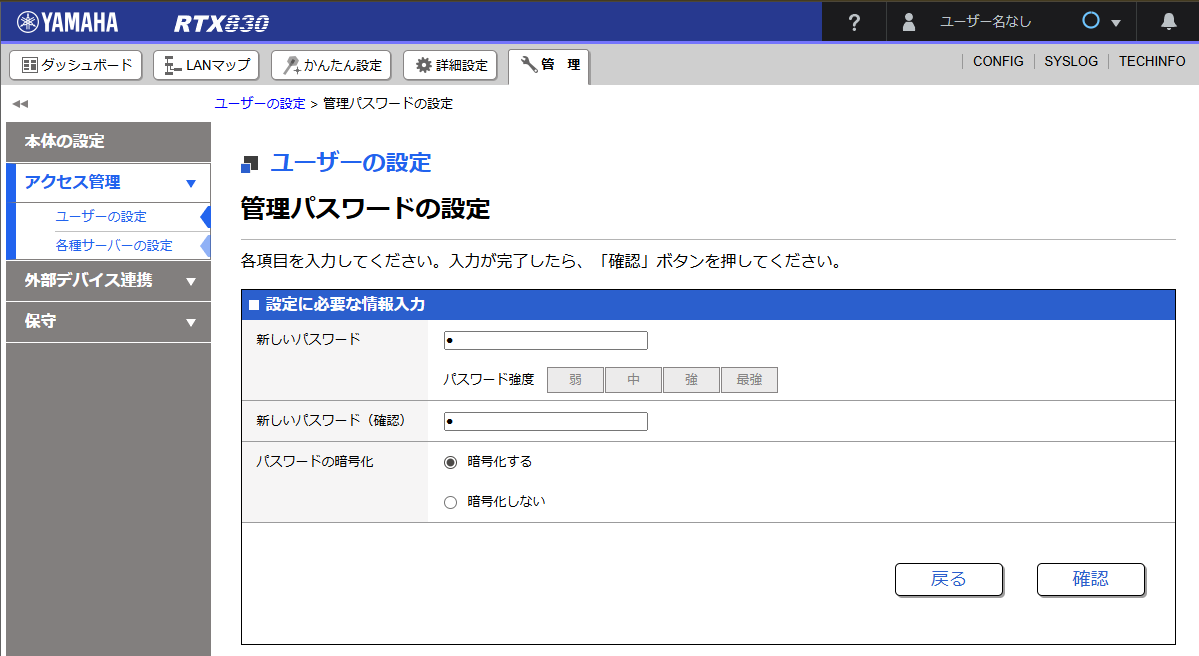

• 管理パスワードを設定して確認をクリックするだけ

• ユーザー設定の方はこちらから
  • 管理ユーザーは、「ユーザー名なし」になっているみたい

各種サーバーの設定

• WebGUIへのアクセス
  • デフォルトだとLANからしかアクセスできないがWANからアクセスできるように設定変更可能
• TELNETを使用したアクセス
• SSH/SFTPを使用したアクセス
  • SSHサーバーの使用を設定すると登録したユーザーでSSH接続が可能
    • クライアントでキーペアを作成して、「公開鍵認証」設定も可能
    • キーなしで「パスワード認証」でもログインできる

管理＞保守

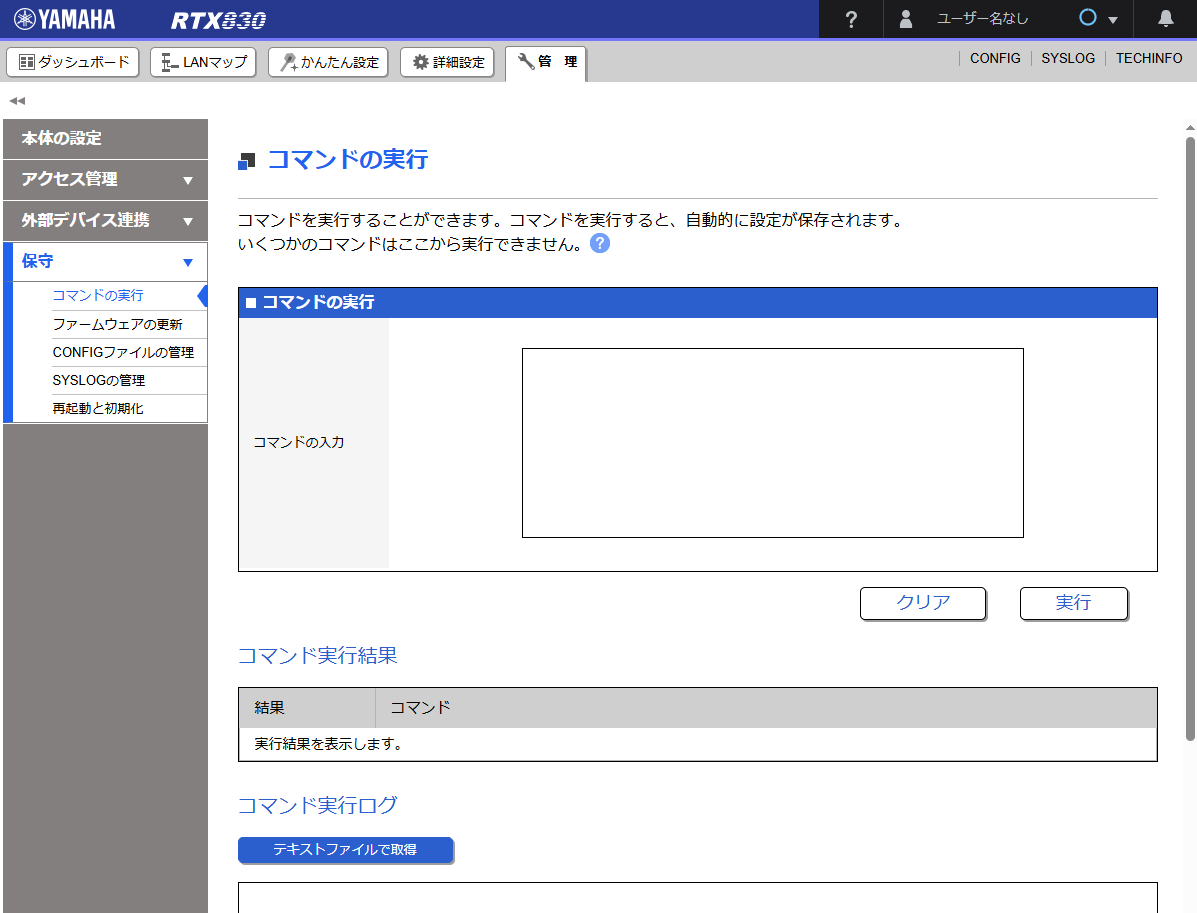

コマンドの実行

• 各種コマンド実行はこちらから
  • WebGUIでは実行できないコマンドもある

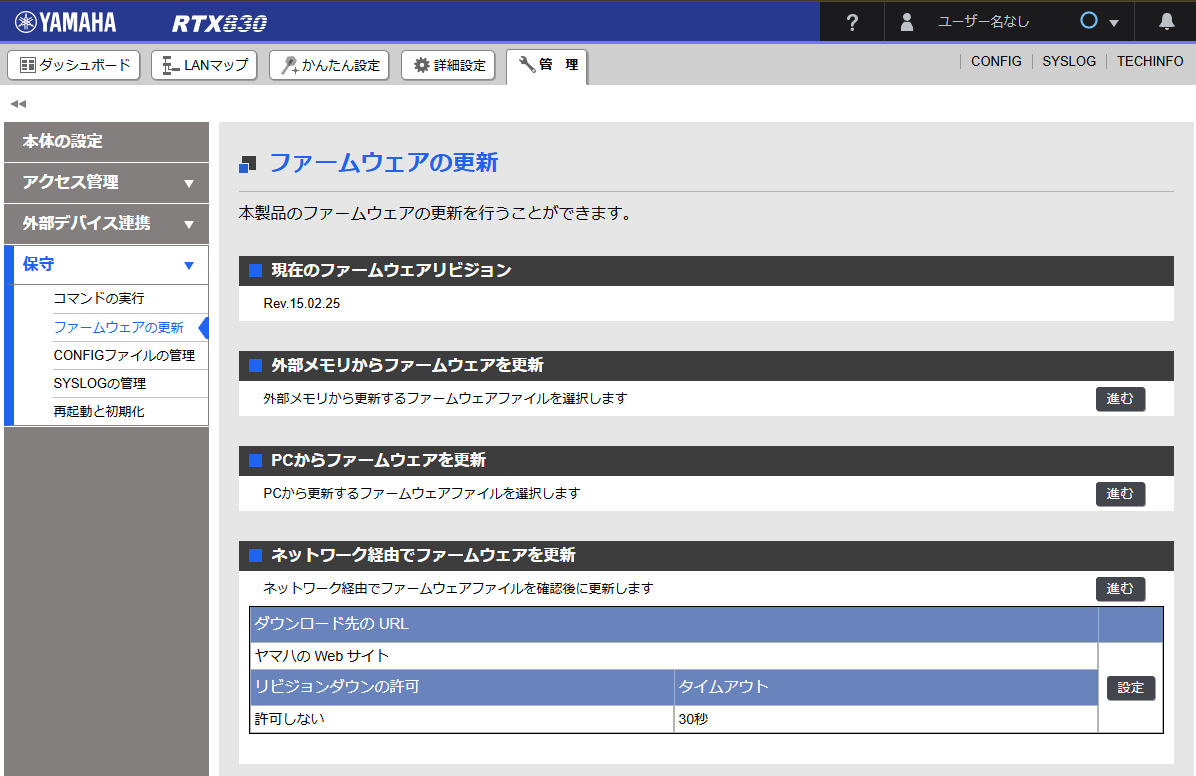

フォームウェアの更新

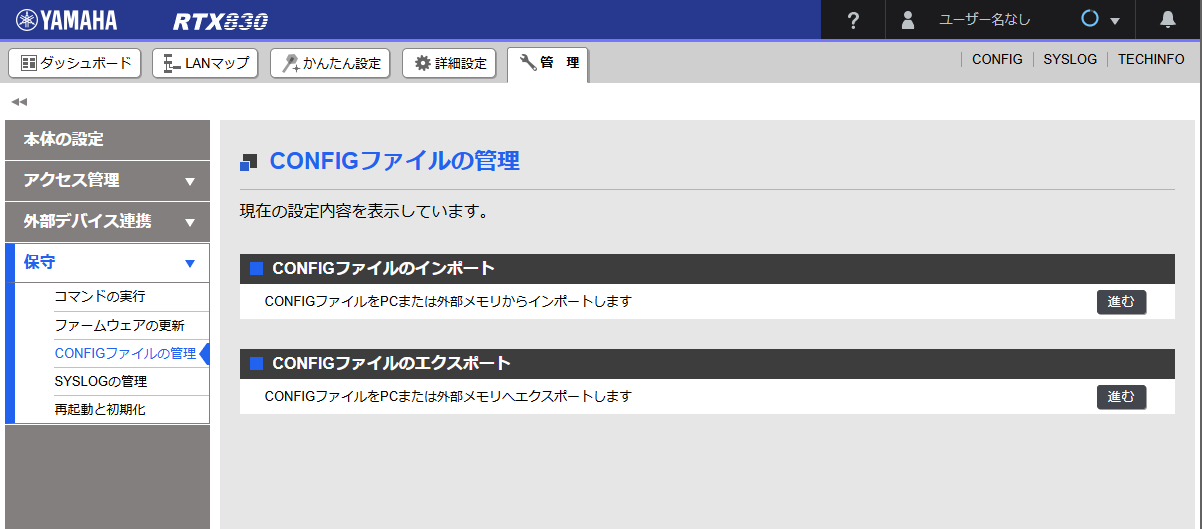

CONFIGファイルの管理

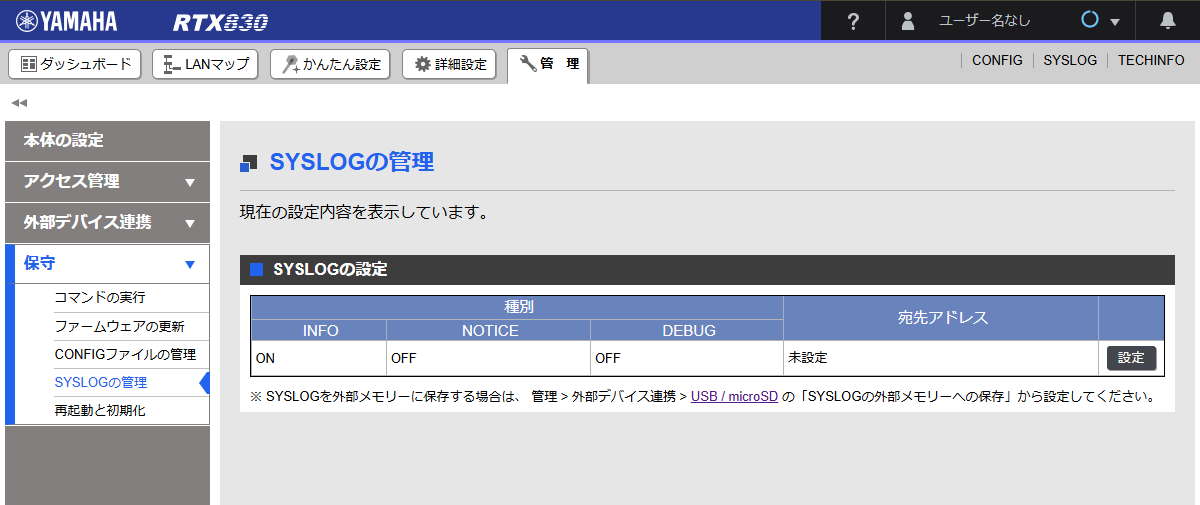

SYSLOGの管理

再起動と初期化

• 初期化や再起動をWebGUIで実施


簡単設定

基本設定＞日付と時刻

• NTPサーバは設定しておくべきか
  • インターネットに出れない環境だとどうするか検討必要
    • AWS 環境と繋ぐ場合は Amazon Time Sync でVPCとVPNを貼れば、PrivateSubnetでも時刻同期ができるらしい
  • デフォルトだとコンピューターの時間に合わせる設定になっている

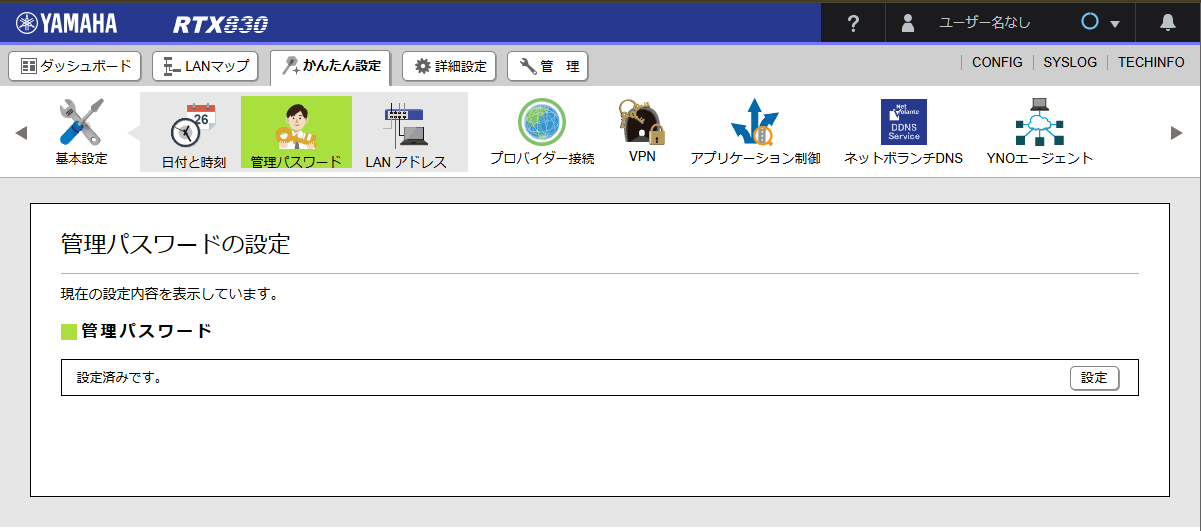

基本設定＞管理パスワード

• これは管理者のパスワード設定

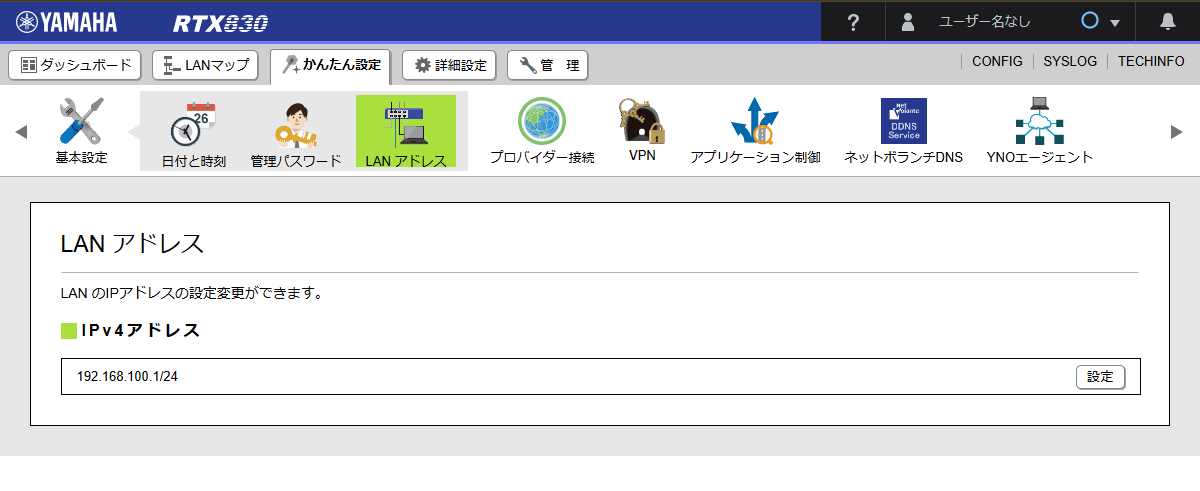

基本設定＞LANアドレス

• デフォルトの 192.168.100.1/24 を変更できる


プロバイダー接続

• WANかモバイル経由で外に出るための設定


SSH接続

利用環境

• Windows
• Teraterm *コマンドプロンプトやPowerShellだと文字化け考慮が面倒

接続方法

• ルーター側でSSHの有効化は済ませておく

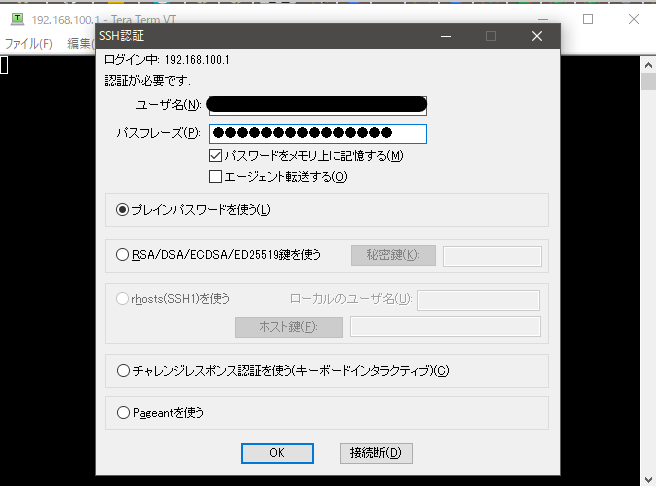

• teratermを開いて接続

  • ホスト：192.168.100.1


• ユーザ名を入力し、パスワードは Shift+Insert で貼り付け


• ログインできたら管理者ユーザへ切り替え

  • administratorを実行して管理者ユーザパスワードを入力するだけ

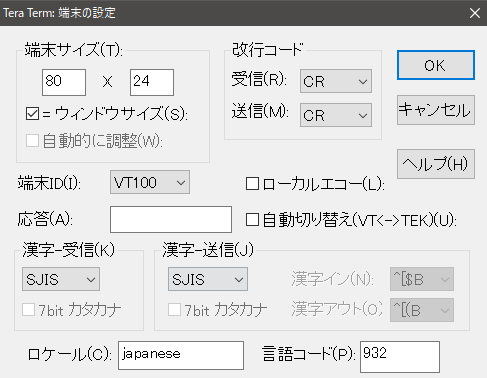

• 文字コードをSJISに切り替えて出力結果が文字化けしないようにする

Tips

• コマンドがわからない場合は ? を入力するだけで候補を出してくれるのでここから探す
• save を打たないと保存されない

IPマスカレード（NAPT）設定

概要

WANの外のネットワークから、WAN側IPで接続に来たときに、LAN内のデバイスにアクセスさせるための設定

WAKE ON LAN で自宅のWindowsPCを起動させる

• 全体像

[インターネット]
↕️
WAN：＜GIP＞
[ホームゲートウェイ]
LAN：192.168.0.x
↕️
[バッファロー無線ルータ]
WAN: 192.168.0.x
[YamahaRTX830]
LAN:192.168.100.1
↕️
[WindowsPC]　192.168.100.2

• スマホ(iPhone)をバッファロー無線ルータに繋ぐ

• WAL(WakeOnLan)アプリをダウンロード

  • WindowsPCのMACアドレスとIPアドレスを設定

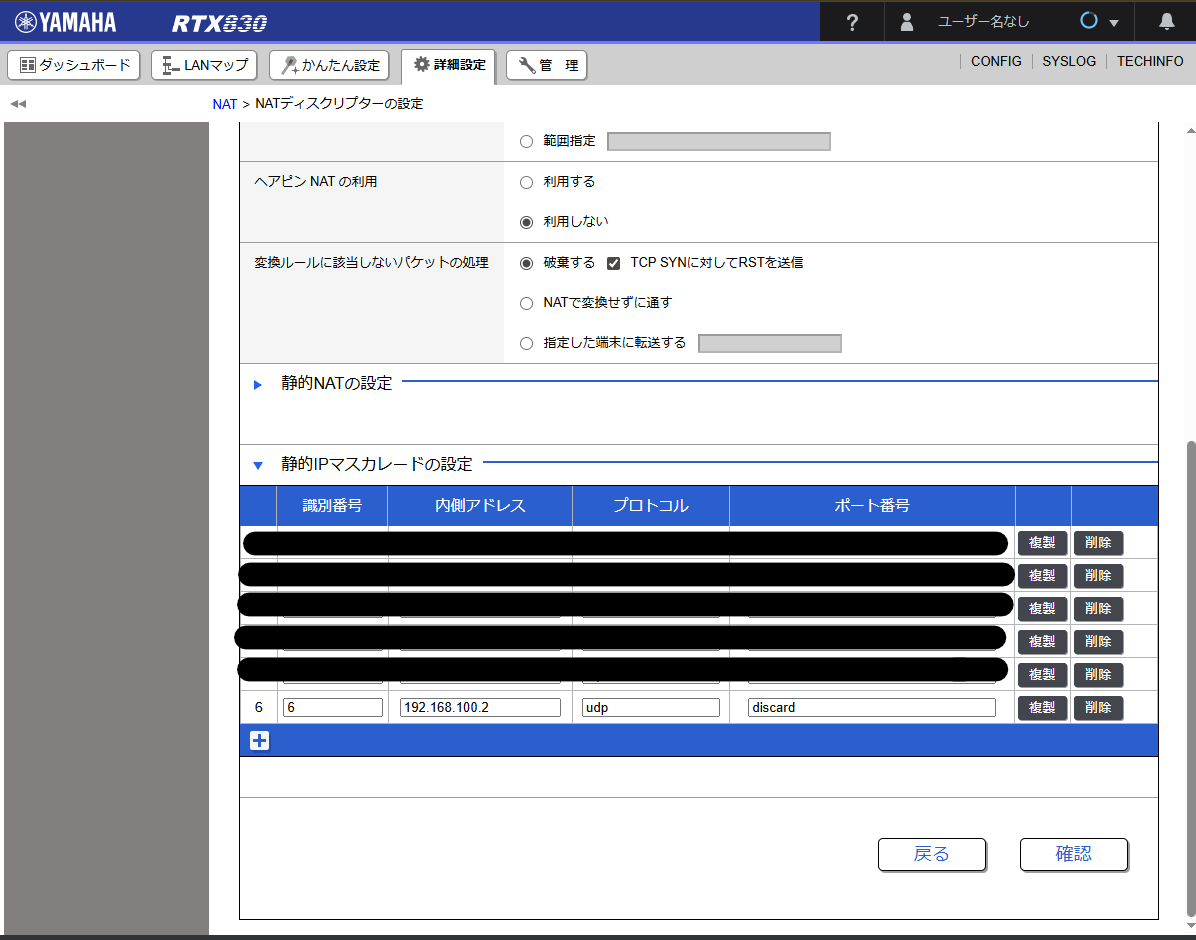

• WALアプリ で9番ポートを利用するため、YamahaRTX830のNATディスクリプターで転送設定

  • ポート番号は9と書いたあと、保存すると、WellKnonwnポートだからか、UDPは勝手にdiscardになる


• このままWALアプリ経由で起動テストは可能だが、YamahaRTX830を再起動すると、ARPテーブルが消えてしまってWALが繋がらなくなるので、静的ARP設定を入れるためにコンソールか、SSHでルーターに入り次のコマンドを実行

  • 注意点：MACアドレスは　ハイフン区切りではなく、:区切りにすること

ip lan1 arp static <IPアドレス> <MACアドレス>
save
