流体に関する方程式

1.Navier-Stokes方程式(NS方程式)

流体力学ではとても有名な式かと思います。

\frac{\partial}{\partial t} \int_{\Omega} \rho u_i d \Omega + \int_{S} \rho u_i \boldsymbol{v} ・ \boldsymbol{n} dS = \int_{S} \tau_{ij} \boldsymbol{i_j} ・ \boldsymbol{n} dS - \int_{S} p \boldsymbol{i_i} ・ \boldsymbol{n} dS + \int_{\Omega} (\rho - \rho_0 ) g_i d \Omega

左辺の第二項が慣性項、
右辺の第一項が粘性項、
右辺の第二項が圧力項、
右辺の第三項が外力項(体積項(浮力)のみ考慮)
となっています。

ちなみに、今回は積分形式で表しております。

この数式は一般解を未だに解くことが出来ていない、
ミレニアム検証問題
としても有名ですね。

数学的解くことができれば、
懸賞金100万ドルを手にすることができるそうです。
(数学得意な方、チャンスです！)

ただ物理的には、
近似解を求めることが出来ることが知られており、

私は物理屋なので、
数学的には解けないものを、
離散化すれば数値を出すことができるのが物理の強み
だなと、日々思っております。

2.連続の式

こちらも、
流体力学ではとても有名な式かと思います。

NS方程式と同様に積分形式で表しています。

\int_{S}\rho \boldsymbol{v} ・ \boldsymbol{n} = 0

それでは、
この２式を頼りにして、コードを作成していきます。

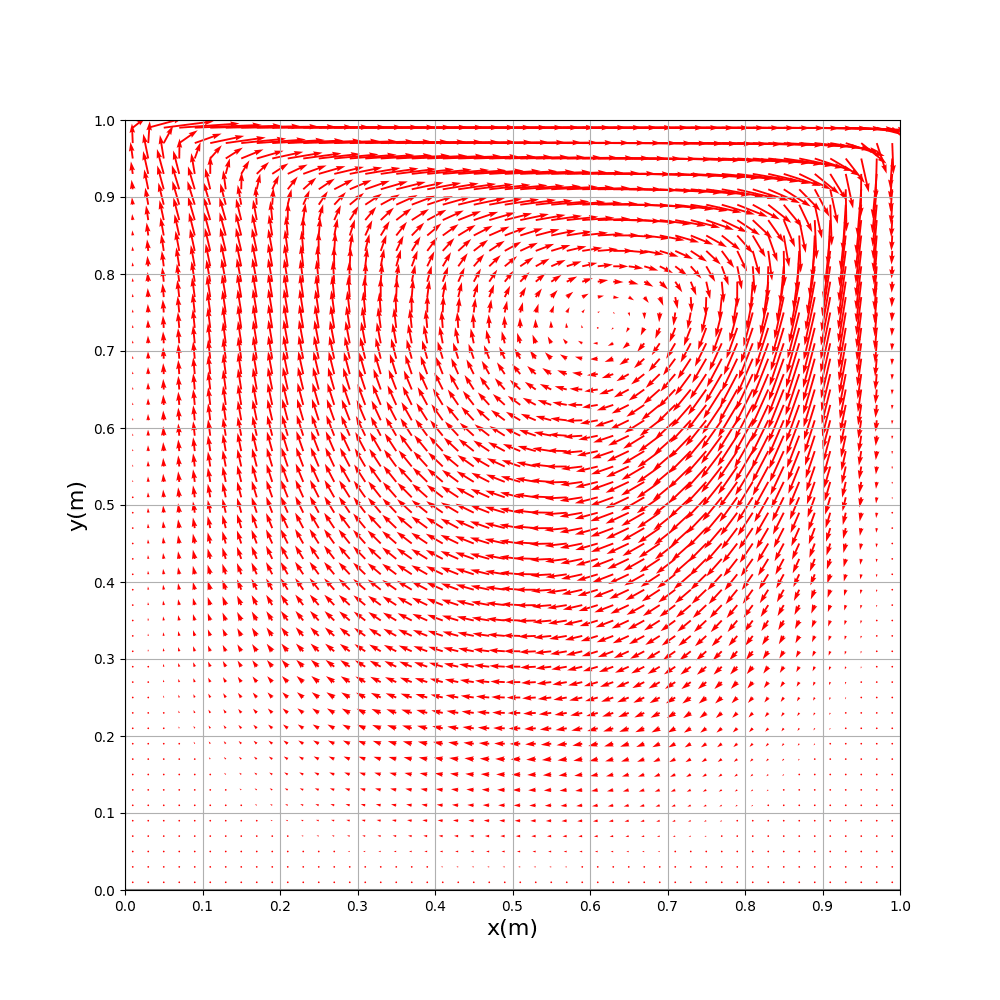

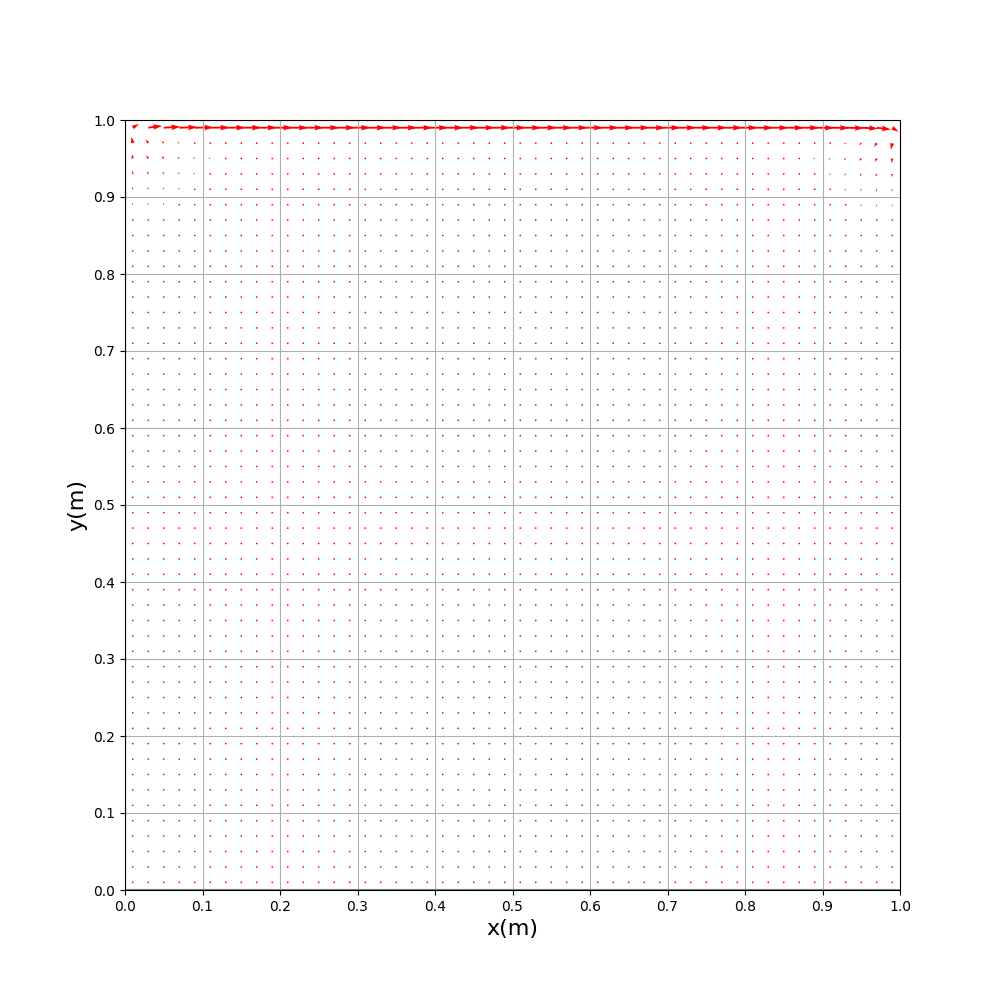

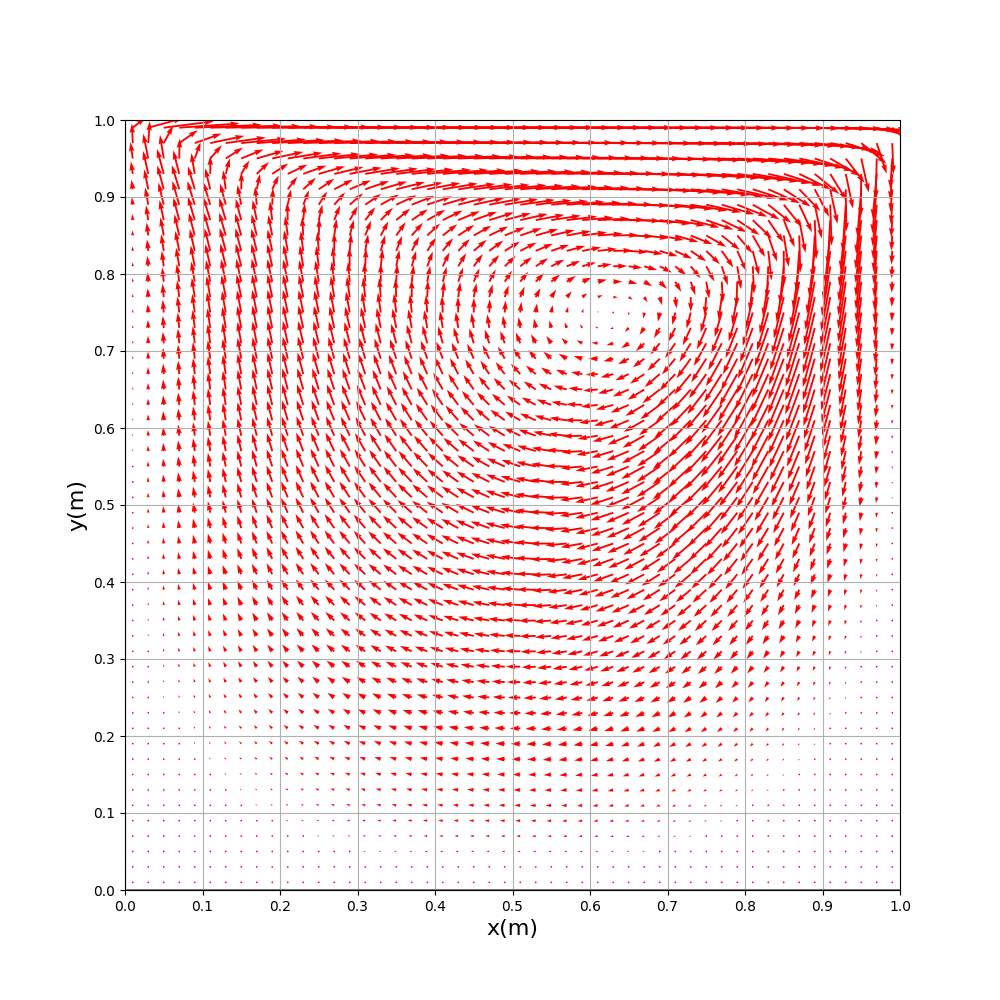

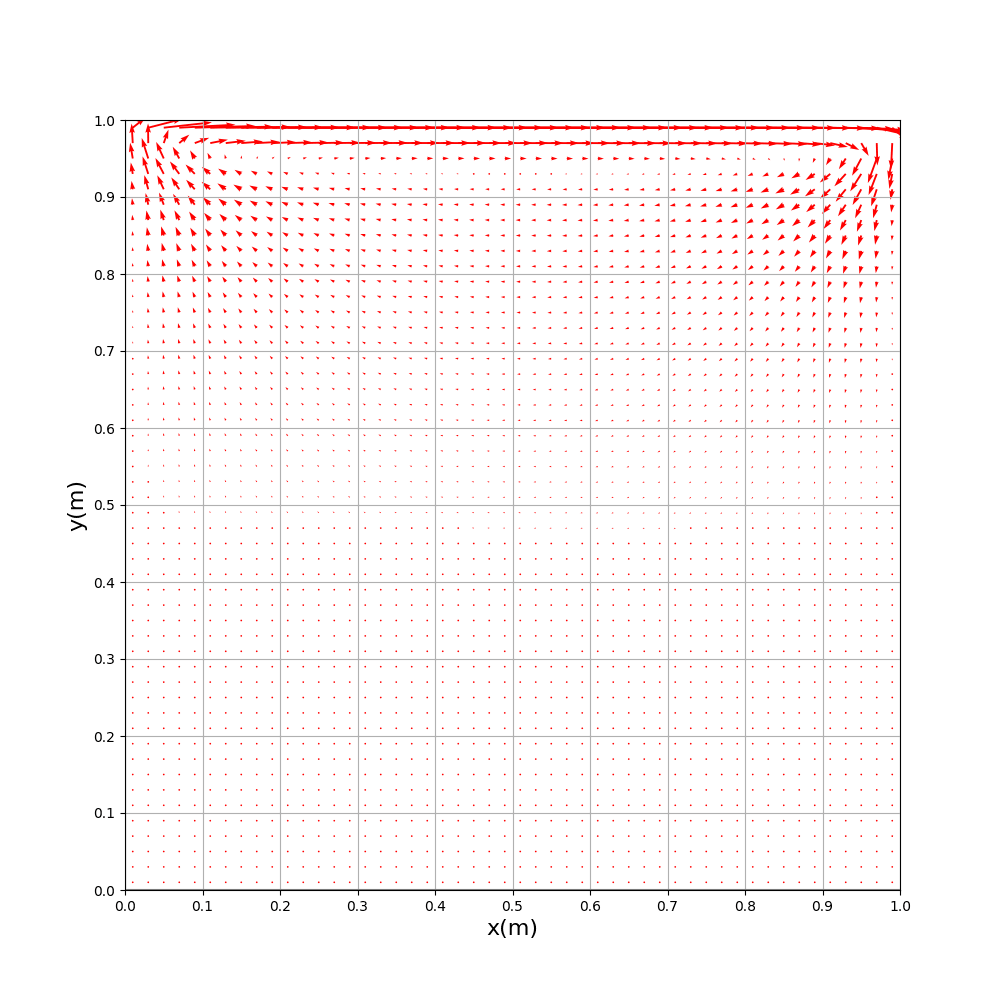

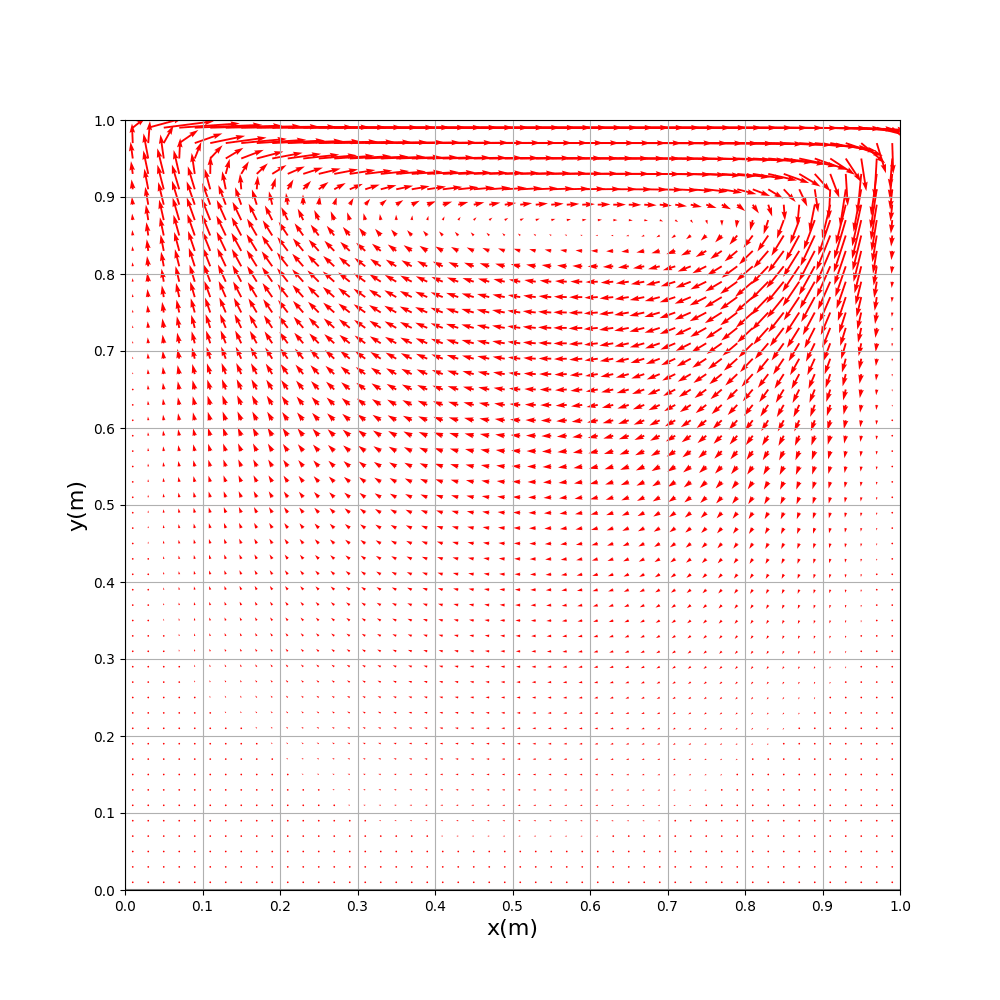

解析条件

２次元キャビティー流れの解析
MAC法（Marker And Cell method）を採用
中心差分法を採用
解析対象のサイズはX方向1m、Y方向1m
上部の壁は右へ速さ1mで移動
節点数は51×51、セル数は50×50
レイノルズ数は100
解析刻みは0.001秒、20秒で解析終了

といった感じで解いてみようかと思います。

C++でコードを書く

早速、コードを書いてみようと思います。
速度の境界条件は以下のようにしました。

//境界条件(左右)
for(j=0;j<yn+1;j++)
{
	u[1][j]=0.0;
	u[0][j]=u[2][j];
	v[0][j]=-v[1][j];

	u[xn][j]=0.0;
	u[xn+1][j]=u[xn-1][j];
	v[xn][j]=-v[xn-1][j];
}
v[0][yn+1]=-v[1][yn+1];
v[xn][yn+1]=-v[xn-1][yn+1];

//境界条件(上下)
for(i=0;i<xn+1;i++)
{
    v[i][1]=0.0;
    v[i][0]=v[i][2];
    u[i][0]=-u[i][1];

    v[i][yn]=0.0;
    v[i][yn+1]=v[i][yn-1];
    u[i][yn]=2.0*uwall-u[i][yn-1];
}
u[xn+1][0]=-u[xn][0];
u[xn+1][yn]=-u[xn][yn];

ここでポアソン方程式を解きます。

//ポアソン方程式を解く
for(k=1;k<=km;k++)
{
	err=0.0;
    //圧力に関する境界条件
	for(j=0;j<yn+1;j++)
	{
		p[0][j]=p[1][j]-1.0/re*2.0*u[2][j];
		p[xn][j]=p[xn-1][j]+1.0/re*2.0*u[xn-1][j];
	}

    for(i=0;i<xn+1;i++)
	{
		p[i][0]=p[i][1]-1.0/re*2.0*v[i][2];
		p[i][yn]=p[i][yn-1]+1.0/re*2.0*v[i][yn-1];
    }

	//SORによる収斂計算//
	for(i=1;i<xn;i++)
	{
		for(j=1;j<yn;j++)
    	{
    		pres=C1*(p[i+1][j]+p[i-1][j])+C2*(p[i][j+1]+p[i][j-1])-C3*r[i][j]-p[i][j];
			err+=pres*pres;
			p[i][j]=pres+p[i][j];
		}
    }

	if(err<=0.000005) break;
}

これで、各メッシュの圧力を求めることができます。

この結果を用いて、
各メッシュの速度の値を更新していきます。

//X方向速度の算出
for(i=2;i<xn;i++)
{
	for(j=1;j<yn;j++)
	{
		vmid=(v[i][j]+v[i][j+1]+v[i-1][j+1]+v[i-1][j])/4.0;
		uad=u[i][j]*(u[i+1][j]-u[i-1][j])/2.0/dx+vmid*(u[i][j+1]-u[i][j-1])/2.0/dy;
		udif=(u[i+1][j]-2.0*u[i][j]+u[i-1][j])/dx/dx+(u[i][j+1]-2.0*u[i][j]+u[i][j-1])/dy/dy;
		u[i][j]=u[i][j]+dt*(-uad-(p[i][j]-p[i-1][j])/dx+1.0/re*udif);
	}
}

//Y方向速度の算出
for(i=1;i<xn;i++)
{
	for(j=2;j<yn;j++)
	{
		umid=(u[i][j]+u[i+1][j]+u[i+1][j-1]+u[i][j-1])/4.0;
		vad=umid*(v[i+1][j]-v[i-1][j])/2.0/dx+v[i][j]*(v[i][j+1]-v[i][j-1])/2.0/dy;
		vdif=(v[i+1][j]-2.0*v[i][j]+v[i-1][j])/dx/dx+(v[i][j+1]-2.0*v[i][j]+v[i][j-1])/dy/dy;
		v[i][j]=v[i][j]+dt*(-vad-(p[i][j]-p[i][j-1])/dy+1.0/re*vdif);
	}
}
