VSCode で PlantUML の図が公式と異なる原因と修正方法
はじめに
VSCode の PlantUML 拡張でステートマシン図を作成したところ、公式サンプルと異なる表示になりました。
調査の結果、次の設定変更で解決できました。
- PlantUML のレンダリング方法の設定を変更（ローカル -> サーバー）
- (ローカルでレンダリングする場合)
plantuml.jarを更新
記事の流れ
- 発生した問題の概要
- 問題の原因調査
- 解決策の詳細
の順で記載していきます。
対処法のみを知りたい方は PlantUML の設定方法と描画オプション まで飛ばしてください。
発生事象
公式サンプルと VSCode の描画結果の違い

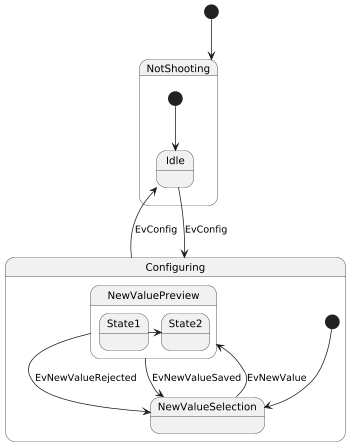

公式サイトの状態図 合成状態 のコードをコピペして、VSCode 上で表示させました。
記載されていた例は以下の通りです。
@startuml
scale 350 width
[*] --> NotShooting
state NotShooting {
[*] --> Idle
Idle --> Configuring : EvConfig
Configuring --> Idle : EvConfig
}
state Configuring {
[*] --> NewValueSelection
NewValueSelection --> NewValuePreview : EvNewValue
NewValuePreview --> NewValueSelection : EvNewValueRejected
NewValuePreview --> NewValueSelection : EvNewValueSaved
state NewValuePreview {
State1 -> State2
}
}
@enduml

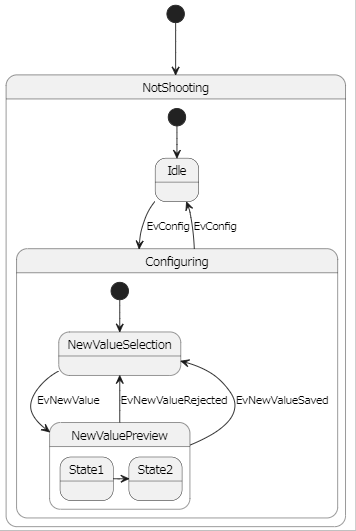

しかし、VSCode でのレンダリング結果では NotShooting の中に Configuring が含まれてしまいました。
本来、state NotShooting と state Configuring は独立したブロックとして描画されるべきです。
原因調査
1. PlantUML バージョンを確認

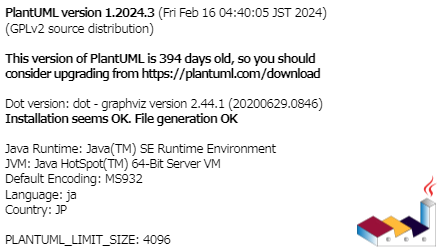

まず、VSCode で PlantUML のバージョンを確認しました。
@startuml
version
@enduml

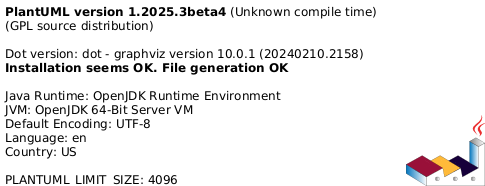

以下の公式サイトにて、ブラウザ上で作図できます。
同じコードを公式サイトでも実行してみます。
今回の問題は、VSCode の PlantUML バージョンが古いため、最新の PlantUML 仕様と異なる挙動になっていたことが原因でした。
2. VSCode 拡張機能の設定を確認
次に、PlantUML の描画設定をチェックしました。
以下が定番の PlantUML VSCode 拡張です。
この拡張機能の設定は、plantuml.~ というキーで管理されています。
VSCode にて Ctrl + , で設定を開き、検索欄に plantuml と打ち込みます。
この設定が、PlantUML の描画結果に大きく影響します。
Plantuml: Render
ダイアグラムのエクスポートとプレビューの描画方法を選択します。
Local: 伝統的なローカルで描画する方法です。あなたはまずはじめに JAVA と GraphViz を設定する必要があります。
PlantUMLServer: "plantuml.server" の設定で指定されたサーバーでダイアグラムを描画します。こちらのほうが高速ですが、別途サーバーが必要です。
デフォルトでは Local が設定されます
私の場合は、デフォルトのまま＝ Local での描画になっていました。
PlantUML の設定方法と描画オプション
PlantUML の描画方法
PlantUML には 2種類の描画方法 があります。
環境によって適切な設定が異なるため、それぞれの違いを理解して選択しましょう。
| 描画方法 | メリット | デメリット |
|---|---|---|
| Server | 設定不要、常に最新バージョンを利用可能 | オフライン不可、外部サーバーに依存 |
| Local | オフラインでも動作、バージョンを固定できる | 手動更新が必要、環境構築の手間がある |
なお、拡張公式では以下の様にメリット・デメリットが言及されています
Advantages and Disadvantages of PlantUMLServer Render
Advantages:
15X times faster export and much quicker preview response.
Don't have to set local enviroments if you have a server in your team.
You don't need plantuml.exportConcurrency, because it's unlimited in concurrency.
Disadvantages:
Cannot render very-large diagrams (414 URI Too Long).
Cannot render diagrams with !include in it.
Less format support: png, svg, txt.
Some settings are not applicable: plantuml.jar, plantuml.commandArgs, plantuml.jarArgs.
PlantUML 拡張のデフォルト設定は Local です。
今回の問題は、Local の状態で plantuml.jar の更新を怠っていた事により起こりました。
1. 描画を公式サーバーで実施
下記の通りに VSCode 設定を変更します。
"plantuml.render": "PlantUMLServer",
"plantuml.server": "https://www.plantuml.com/plantuml", // 公式サーバーを利用
メリット: 手軽、バージョン更新作業が不要
デメリット: オフラインで動作不可、外部サーバーに情報が送られる
2. 描画をローカルで実施 & 定期的にバージョン更新

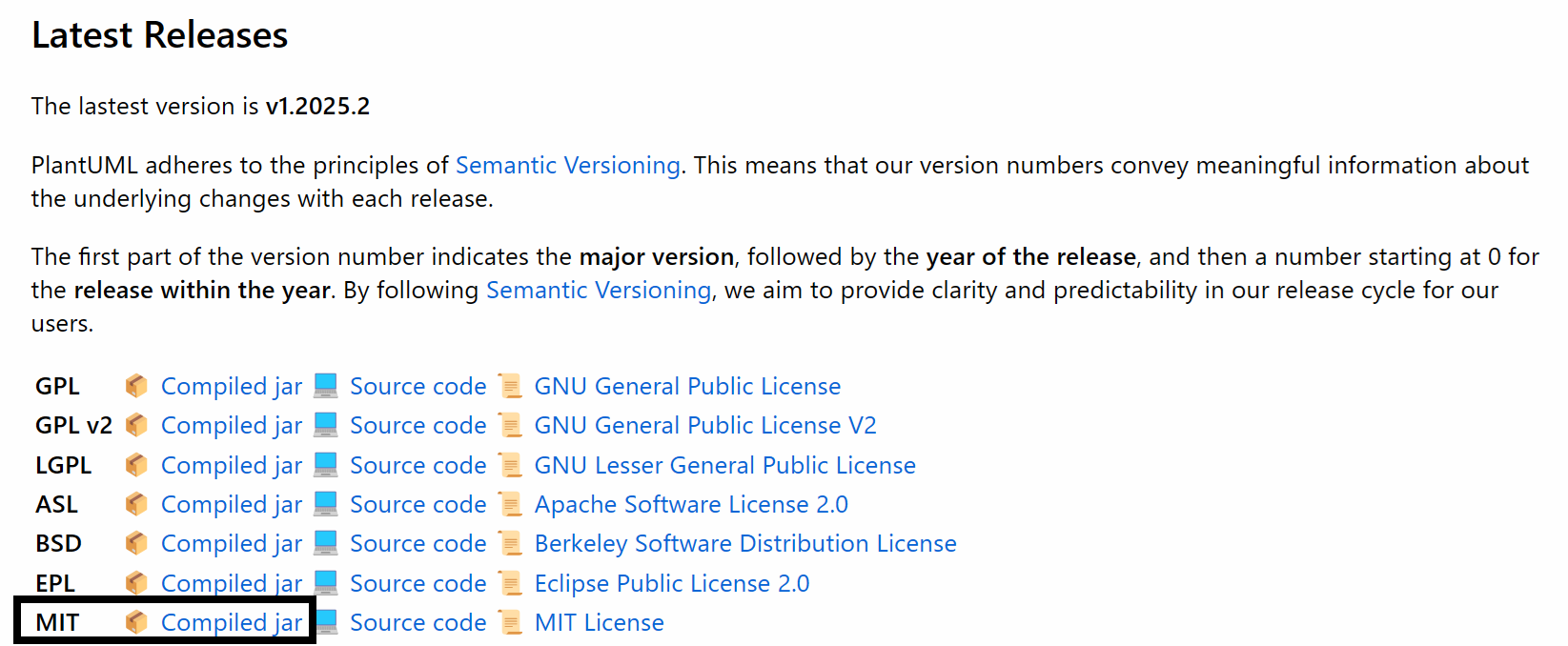

最新の plantuml.jar を公式サイトからダウンロードします。
利用用途に応じて適切なライセンスを選択してください。
一般的な利用には MIT が無難です。
plantuml.jar を任意のフォルダに保存し、VSCode の設定ファイルでそのパスを指定します。
下記の通りに VSCode 設定を変更します。
// パスは筆者の設定例です
"plantuml.jar": "C:\\Users\\name\\.plantuml\\plantuml-mit-1.2025.2.jar",
"plantuml.render": "Local",
メリット: オフラインでも動作、情報を外部に出さない、バージョンを固定できる
デメリット: 設定が手間、更新作業が必要
