プライベート GCE インスタンスへの接続

2023/11/02に公開

 はじめにこの記事は、

　Connecting to private GCE instances

という動画を参考に、『実際にやってみた』という記事になります。

 この記事で実施する事GCP内のマーケットプレイスを利用して、

wikiのサンプルページをデプロイする。
wikiのサンプルページを非公開にして、

公共のインターネットからアクセスできないようにする。
サーバレスVPCコネクタをデプロイする。
非公開のwikiのサンプルページへリクエストを送る。

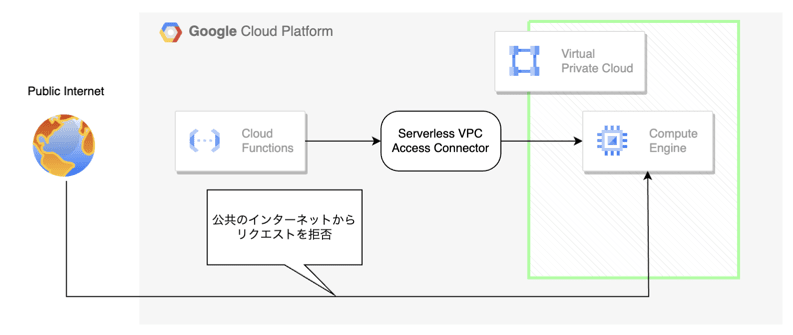

以下はその必要となる大まかな構成になります。

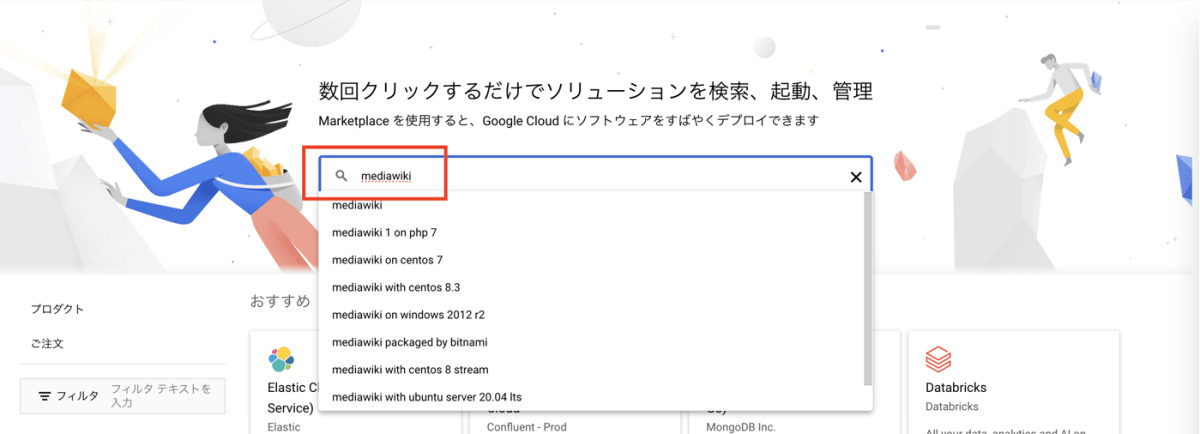

 マーケットプレイスを利用して、サンプルwikiをデプロイする。GCPコンソールからマーケットプレイス を経由して、

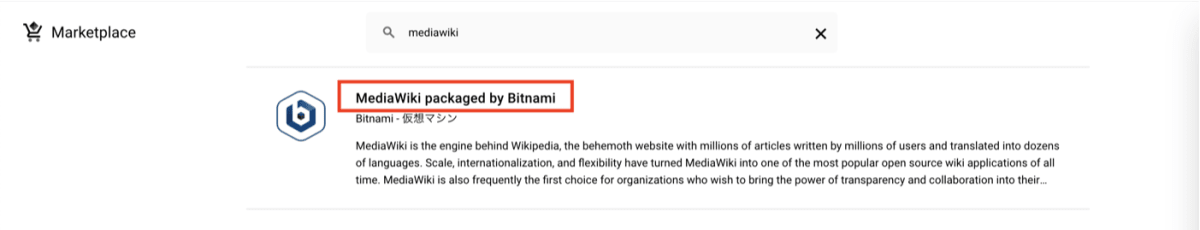

スクショ内の Media Wiki packaged by Bitnami を選択。
『使ってみる』を実行して、公共のサービスとしてデプロイしてください。

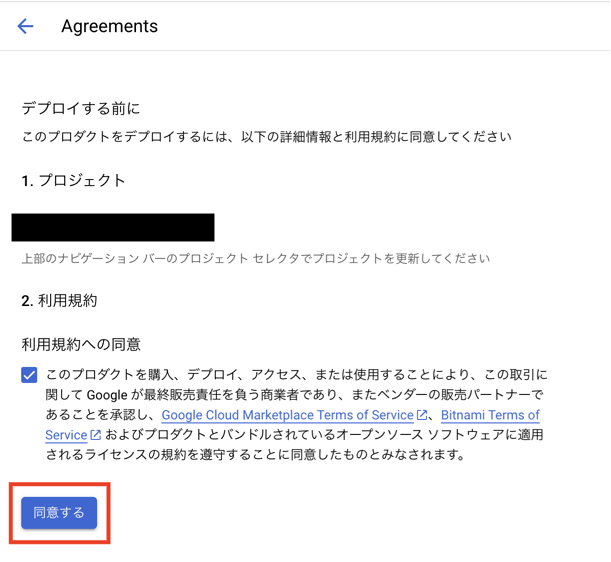

途中、Agreements（協定）画面が表示されますが、

そのまま、利用規約へ同意してください。
料金プランについては、デプロイの画面で概算を確認することができます。

『利用規約に同意しました』と表示されるので続けてデプロイを実行。

Wikiのデプロイに必要なAPIを有効化してください。

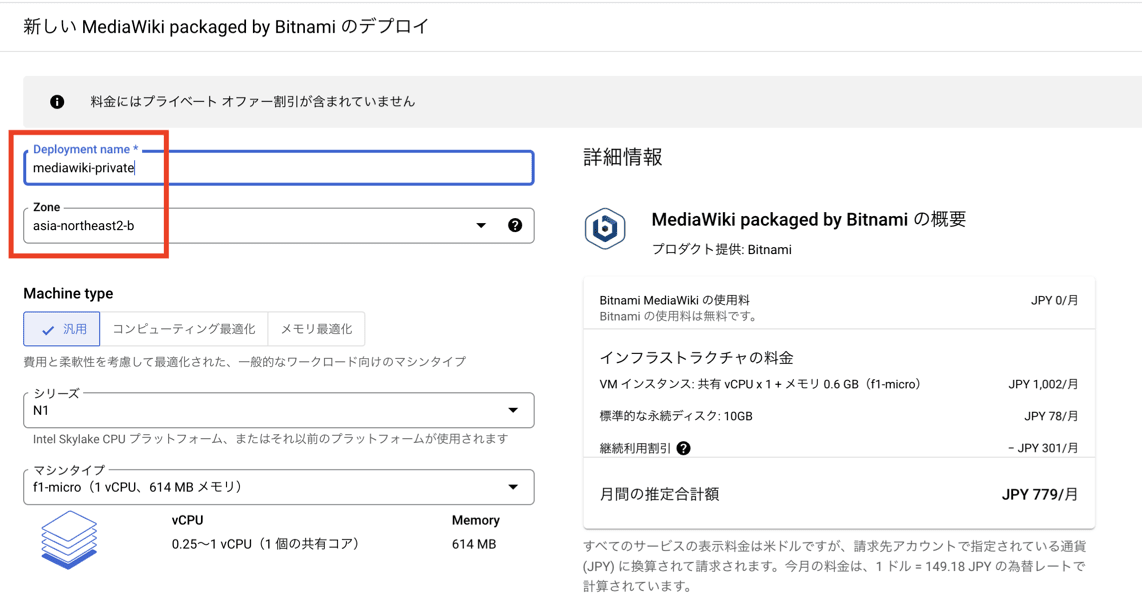

wikiのデプロイ構成は、下記を参照。
Deployment Name：mediawiki-private　または 任意の名前

Zone：asia-northeast2-b

を入力および選択。
その他はデフォルトのまま、デプロイを続けてください。

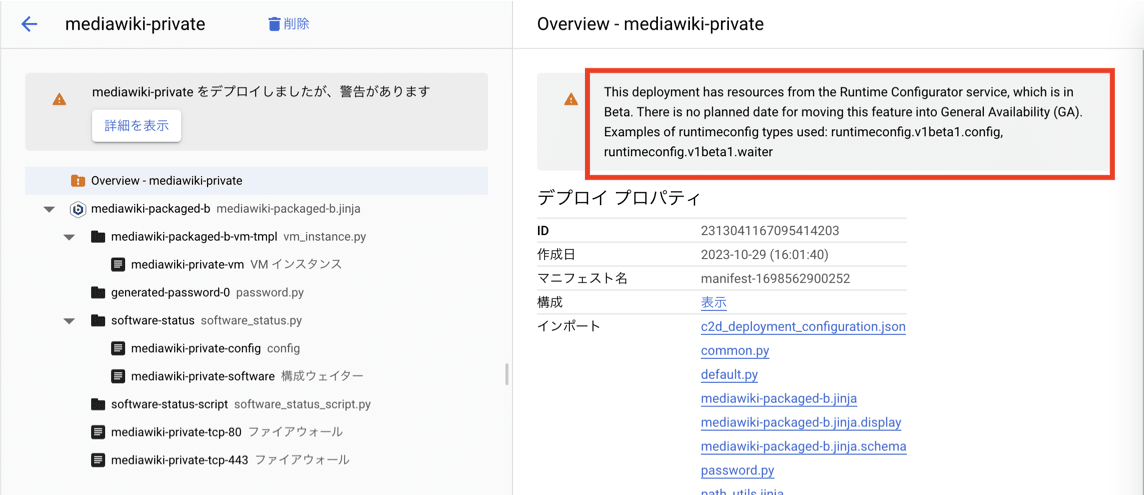

デプロイが完了すると、警告が表示されますが、

これはBeta版のリソースを使用しているが問題ないかという

確認の警告となる為、ここでは気にしないで大丈夫です。

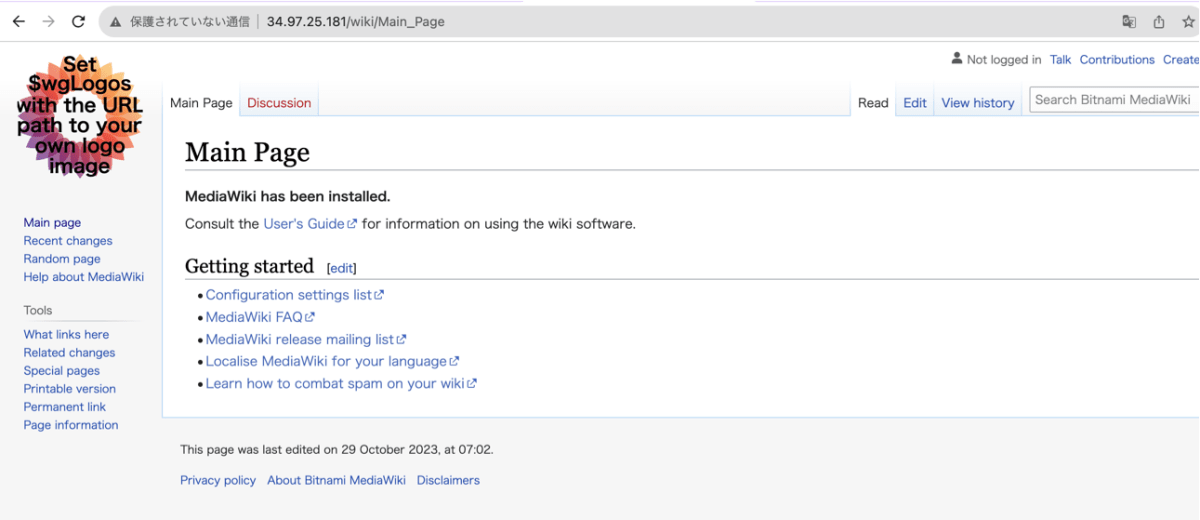

Site address をクリックして、サンプルwikiのページが開けば、デプロイは完了。

wikiのサンプルページ


 wikiのサンプルページへ公共のインターネットから接続できないようにする。GCPコンソールを開いて、ナビゲーションメニューから Compute Engine をクリック。

wikiがデプロイされているVMインスタンスから編集画面へ移動。

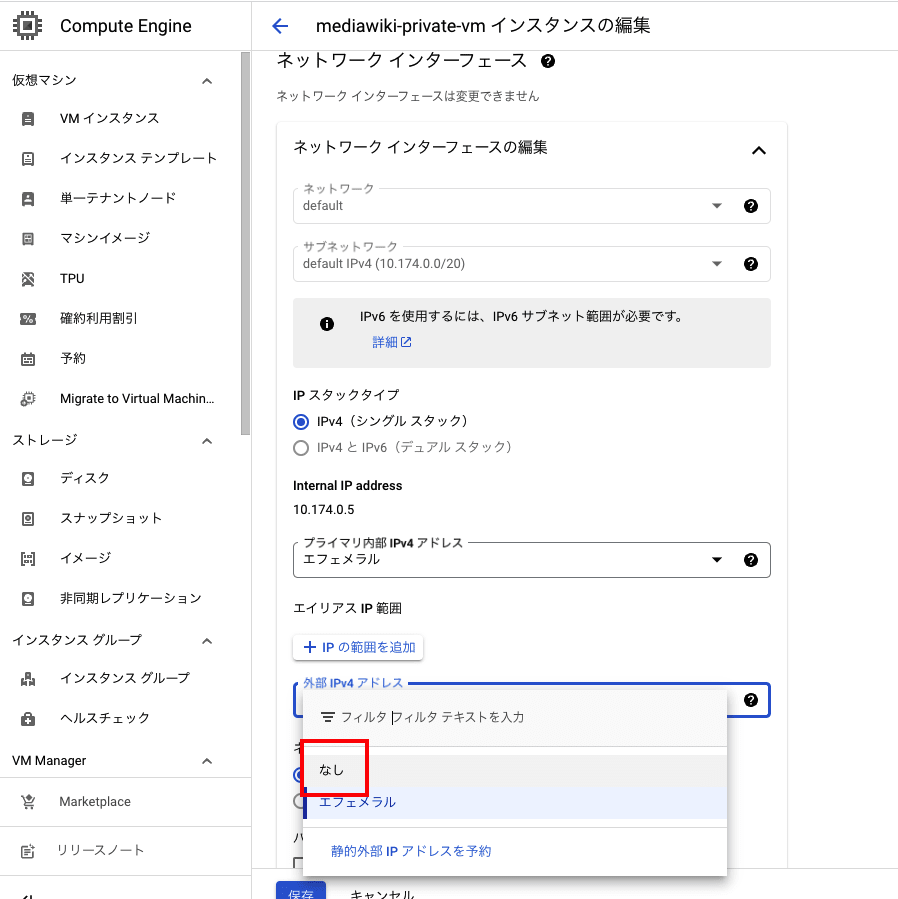

ネットワークインターフェースの編集から、

外部IPv4アドレスを『なし』に設定を変えて、保存を実行してください。
外部IPアドレスの表示が消え、内部IPアドレスからもwikiのページへ

飛ぶことができなければ、Wikiのインスタンスは存在しますが、

外部の公共のインターネットからは切り離されている状態になっています。

 サーバレスVPCコネクタをデプロイする。GCPコンソールのナビゲーションメニューから

VPCネットワーク → サーバレスVPCアクセス へ移動。
下記の条件でサーバレスVPCコネクタをデプロイしてください。
名前：connector

リージョン：asia-northeast2

ネットワーク：default

サブネット：カスタムIP範囲（10.8.0.0/28）

を入力および選択して、その他はデフォルトで『作成』を実行してください。

 非公開のwikiのサンプルページへリクエストを送る。ここでは、非公開となり公共のインターネットから

アクセスができなくなったwikiのサンプルページに対して、

簡単なリクエストを飛ばす為の実装を書きます。
非公開となったCompute　Engineのリソースに対して、

リクエストを送るには、サーバレスVPCコネクタ を経由する必要があります。
リクエストを送る方法は、Cloud Functions を選択します。

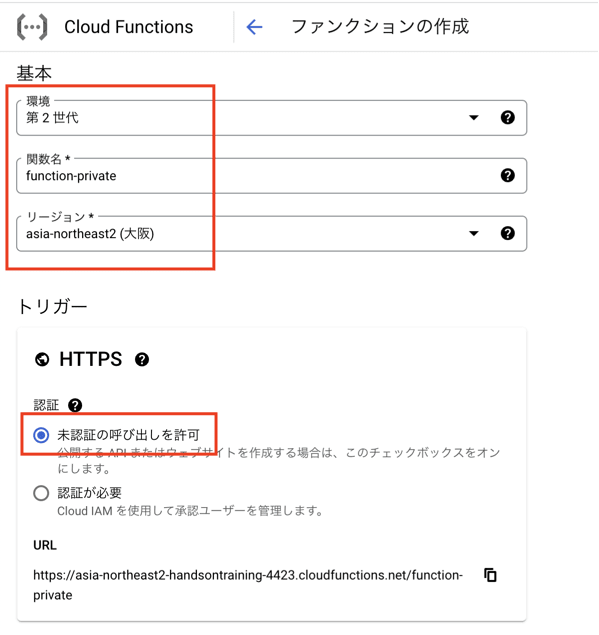

下記の条件でCloud Functionsをデプロイしてください。
関数名：function-private

リージョン：asia-northeast2

トリガータイプ：HTTP

認証：未認証の呼び出しを許可

を入力および選択。
なお、動作確認が目的ですので、

今回は、IAMでの権限管理を行いません。
詳細セクションをさらに開いて、『接続』タブへ移動して、

先程、作成した　サーバレスVPCコネクタ　を選択してください。
これで Cloud Functions からのすべてのトラフィックが、

先程、設定したサーバレスVPCコネクタを経由して、

Compute Engine の プライベートIPアドレスにアクセスします。
そのプライベートIPアドレスは、Cloud Functionsの構成中の

コードデプロイのステップで記述します。
下記は、そのコードデプロイのサンプルになります。

ランタイム：Python3.8

エントリポイント：get_mediawiki
import urllib

def get_mediawiki(request):
  try:
      url = "http://[プライベートアドレス]/rest.php/v1/page/Main_Page/history"
      req = urllib.request.Request(url)
      response = urllib.request.urlopen(req)
      return response.read()
  except Exception as e:
      print(e)
      return str(e)
最後に、CloudFunctionsからサーバレスVPCコネクタを経由して、

MediaWikiサーバーのREST APIを呼び出せるか確認します。
Cloud Function トリガーを実行。

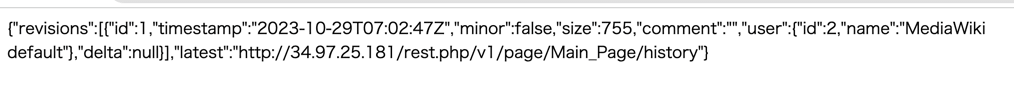

wikiのREST APIを呼び出す事ができれば成功。


 終わりに今回の記事は、動画を視聴しまして、

実際に『手を動かしてみた』という内容でまとめました。
非公開となり、公共のインターネットからの接続が切られた

リソースに対して、アクセスするには、どのようなアーキテクトが

必要であるのか、学んでみたい方は、参考にしていただけると幸いです。
