100日後に完成するCPU 作業メモ

加算器の派生として、ALUに入る前に、1の補数やそれを作る回路に触れておきたい。
(CODE 第1版 13章参照)

7セグメントLEDデコーダは、logisimで真理値表から論理回路を自動生成する機能を使って作った。
真理値表はせっかくなのでと手打ちしてみた。これをtxtファイルとしてlogisimにインポートできる。

# Truth table
# 4 bit to 7 segment display

d c b a | A B C D E F G
~~~~~~~~~~~~~~~~~~~~~~~
0 0 0 0 | 1 1 1 1 1 1 0
0 0 0 1 | 0 1 1 0 0 0 0
0 0 1 0 | 1 1 0 1 1 0 1
0 0 1 1 | 1 1 1 1 0 0 1
0 1 0 0 | 0 1 1 0 0 1 1
0 1 0 1 | 1 0 1 1 0 1 1
0 1 1 0 | 1 0 1 1 1 1 1
0 1 1 1 | 1 1 1 0 0 0 0
1 0 0 0 | 1 1 1 1 1 1 1
1 0 0 1 | 1 1 1 1 0 1 1
1 0 1 0 | 1 1 1 1 1 1 0
1 0 1 1 | 0 1 1 0 0 0 0
1 1 0 0 | 1 1 0 1 1 0 1
1 1 0 1 | 1 1 1 1 0 0 1
1 1 1 0 | 0 1 1 0 0 1 1
1 1 1 1 | 1 0 1 1 0 1 1

視認性のため、入力を d, c, b, a と並べたがこれでよかったかどうか。
最初は4bit加算回路と対応する7セグメントLED 多桁表示をするつもりだったけど、10の位を簡易に 0,
表示切り替える以上の時間が取れなかったので、3bit加算回路にしておいた。

クロック立ち上がり時の入力が保持されます。ただ立ち上がり、立ち下がりといった状態遷移以外でも出力が変化してしまっているようです。これで正しいのかな。

ここの問いは、クロックをパルスで供給していなかったため、振る舞いとしては正しかった。
ただ、CPUとして使う際にはパルスとして供給するべきだった。Day 8を参照。

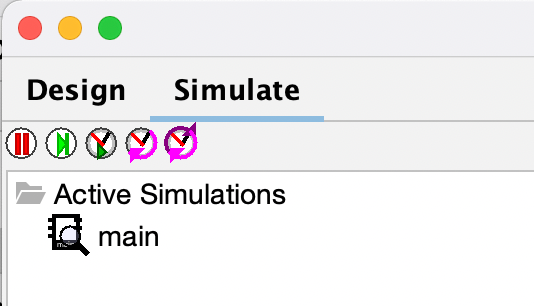

クロックを動かしてのシミュレーション開始には、左から1番目、3番目のボタンを押す。

Day 7からはいよいよ順序回路に入った。
ラッチ、フリップフロップの理解があいまいなまま、なんとなくDフリップフロップらしいものを作ろうとしてしまったので、Day 8でおさらいすることに。
ブレッドボード 8bit CPU製作者のBen Eater氏のチュートリアルを見返す。今後の設計指針に、他も参考に見返しておきたい。
また発振回路やラッチ、フリップフロップにおいて、「出力を入力に戻すという形態」で、「各ゲートの動作時間」をうまく使っていることをおさえておきたい。

https://eater.net/8bit

https://www.youtube.com/watch?v=KM0DdEaY5sY

https://www.youtube.com/watch?v=peCh_859q7Q

https://www.youtube.com/watch?v=YW-_GkUguMM

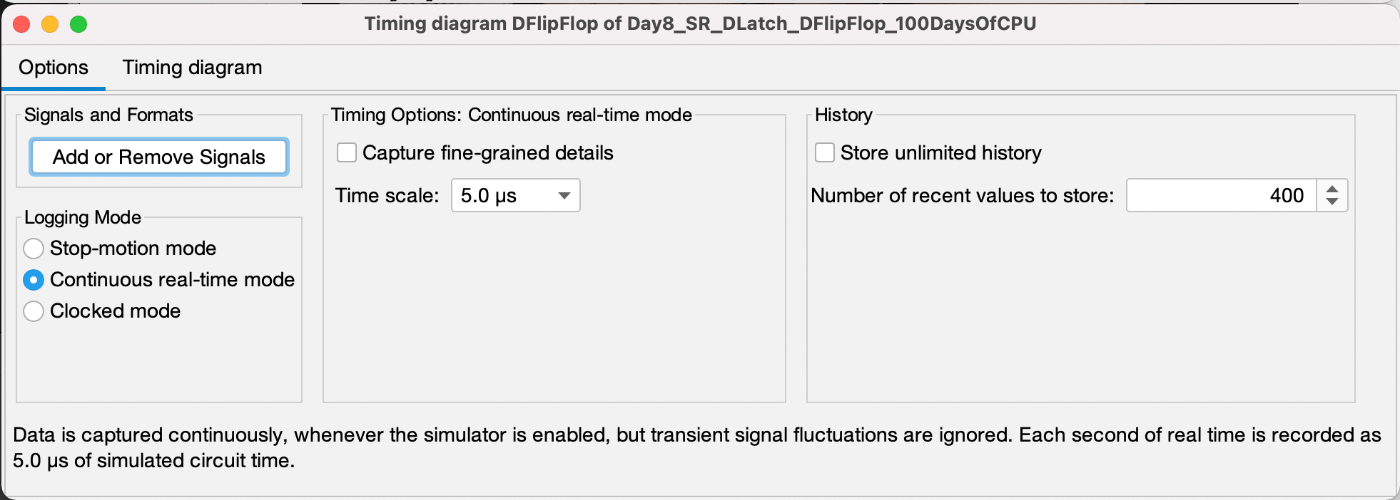

logisimの Simulate > Timing diagram で見られるタイミングチャートは、複数のLogging Modeがある。 Continuous real-time mode にすると、クロックのパルス間で入力を変化させた時の様子も観察できる。

CODE - コードから見たコンピュータのからくり 第1版 (2003/4/14) のp.214から着想しました。

回路図を書き出す

logisim-evolutionのメニューから、 File > Export Image で回路図を書き出してみる。

Half Adder

Full Adder

7 Segment LED Decoder

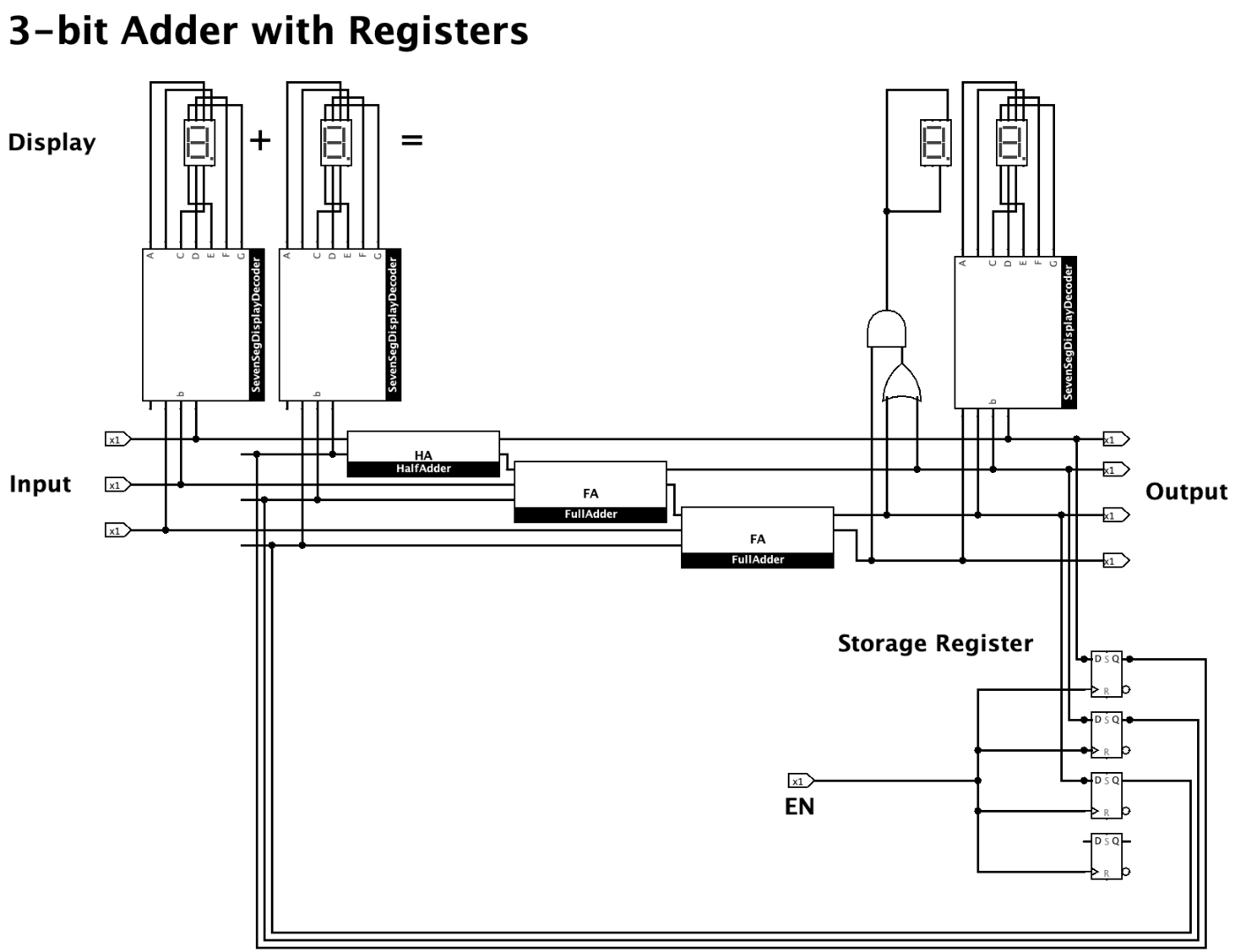

3-bit Adder with Storage Registers and 7 Segment LED

4-bit CPU TD4

『CPUの創りかた』(https://amzn.to/49OKQVK) が初出、自作例が多くネット上にあり、最近では『作ろう! CPU』(https://amzn.to/49rt3nv) に取り上げられています。

8-bit CPU P08

Qiita記事『コンピュータの動作原理』(https://qiita.com/niQSun/items/4d92eab8cce210db4b77) に見つけました。

MIPS

『コンピュータの構成と設計』 (https://amzn.to/439sFbj) いわゆるパタヘネ本の第6版MIPS Editionで詳解。

RISC-V (RV32I)

『RISC-VとChiselで学ぶ はじめてのCPU自作』(https://amzn.to/3SPe8N7) がドンピシャです。

ADD A, im(任意の数a)
INV B, A
ADD B, 1
ADD B, im(任意の数b)

としたら、aの2の補数が取れて、それをbに加算することでb-aが計算できるのでは? と考えたけれど、そこまでは到達できなかった。
エラーの原因が回路の問題か、logisim自体のシミュレーションの問題なのか切り分けが必要。

エラーの理由が分かった。Dフリップフロップで作ったレジスタA、レジスタBに常にクロックを供給していたので、手前のデマルチプレクサの切替えで信号が来ていない時にも、レジスタの書き換え (入力が0なのでリフレッシュ) していた。
クロック供給も、デマルチプレクサの切替えに同期して、有無を制御すれば直る。

INV、ADD 2つの組合せ回路、A、Bの2レジスタを持ち、即値を与えることもできるとすると、

INV A, B
INV B, A
ADD A, im # A = A + im だけでなく A = B + imも可能
ADD B, im # B = B + im だけでなく B = A + im も可能
MOV A, B
MOV B, A

の少なくとも6命令が与えられることになる。

そして、命令、Distination Operand、Source Operandそれぞれを1 bitで指定しているので、

INV A, B # 001
INV B, A # 010
ADD A, im # 100
ADD B, im # 111
MOV A, B # 101 (im = 0)
MOV B, A # 110 (im = 0)

こうした3bitの命令とオペランド指定となる。

以下4つの命令を実行した。

ADD A, A, 0011
INV B, A
ADD A, B, 0001
ADD A, A, 0111

ビット列とすると以下になる。

1 0 0 0011
0 1 0 0000
1 0 1 0001
1 0 0 0111

https://testbook.com/digital-electronics/programmable-logic-devices

以下4つの命令に加え、何もしない (0を足す) 命令を4ステップ埋めると良さそう。

ADD A, A, 0011
INV B, A
ADD A, B, 0001
ADD A, A, 0111
ADD A, A, 0000
ADD A, A, 0000
ADD A, A, 0000
ADD A, A, 0000

ビット列とすると以下になる。

1 0 0 0011
0 1 0 0000
1 0 1 0001
1 0 0 0111
1 0 0 0000
1 0 0 0000
1 0 0 0000
1 0 0 0000

ただ、これで実行すると2周目にずれる。レジスタAに初期値があるため。それらをリセットするために以下とする。

ADD A, A, 0011
INV B, A
ADD A, B, 0001
ADD A, A, 0111
ADD A, A, 0000
ADD A, A, 0000
ADD A, A, 0000
ADD A, A, 1100  #レジスタAを0000にリセットするため、1100+100=10000で桁溢れさせている

ビット列とすると以下になる。

1 0 0 0011
0 1 0 0000
1 0 1 0001
1 0 0 0111
1 0 0 0000
1 0 0 0000
1 0 0 0000
1 0 0 1100

いきあたりばったりに作ってきたけれど、 4bit TD4と32bit RISC-V RV32Iの実装の比較 #Verilog - Qiita から引用する以下ブロック図から見ると、TD4レベルでは、一定のコンポーネントが実装できている。

次の方向性のひとつは、4bit CPUの自作に挑戦！ - DENKIグループ★電子工作ブログ★に倣って、RAMの追加、RAMとI/Oの括り付けなどだろうか。
