QtDesignerにPyQtGraphのGraphicsLayoutWidgetを埋め込む
PyQtGraph
PyQtGraphはNumpyとQtのGraphicsViewを使用することによって、Pythonでも高速な数値計算とGUIでのグラフ描画ができるライブラリです。
Pythonでのグラフ描画はmatplotlibが主流だとは思いますが、データを取得しつつオンラインで描画処理ができるため私は愛用しています。
ただ、PyQtGraphの情報が少ないのが難点で私みたいにソフトウェアの知識が乏しい人間には学習が大変でした。
Qtも全くさわったことなかったので、勉強から始めましたが以下の記事がとても理解の助けになりました(内容はPyQtです)。
Main Window？Widget？とかちんぷんかんぷんだったのですが、絵つきでとてもわかりやすく解説してくださっています。
p.23あたりからコンポーネントの説明になっています。それまでは環境構築の内容になっているので、環境構築がすでに完了しているかたはp.23まで飛ばしても良いかもしれません。
インストール方法
GitHubのリポジトリは以下です。
PyQtGraphのpipでのインストールは以下です。
pip install pyqtgraph
PyQtGraphは公式のExampleが豊富にあり、以下のコマンドによりすぐに実行できるようになっています。
python -m pyqtgraph.examples
👇実行するとこんな感じです(右側のグラフはBasic Plottingを実行したものです)
私はこれだけで、「え、なにこれすご…！」ってなりました。
QtDesigner
今回はUIの作成にQtDesignerを利用します。
QtDesignerはQtで作成するアプリケーションのUI部分のみを作成するものです。
GUI上でウィンドウやボタン、グラフ描画画面などの配置ができます。
QtDesignerで作成した.uiファイルをQtで読み込んで使用することができます。
ちょっと癖はありますが、見た目部分を.uiファイルで管理できるので私は好きです。
ちょこっと見た目を変えたい時、コードだとすぐに見た目につながりませんがQtDesginerであればGUI操作で変更できるため、プロトタイピングには大変便利です。
インストール方法
以下のサイトからQtDesignerをダウンロードし、PCにインストールしてください。
QtDesignerでカスタムWidgetを使用する方法
pyqtgraphのグラフ描画のためのGraphicsLayoutWidgetはQtDesignerで素のままでは使用できないため、カスタムWidgetとしてGraphicsViewからpromote(格上げ)して使用します。
以下はQtDesignerにカスタムWidgetを組み込む方法です。
まずは、Main WindowでもWidgetでも良いので新規作成します。
下図のようにGraphics Viewを配置してください。
次にGraphics Viewを右クリックし、Promote to...を選択します。
Promoted class nameに格上げするクラスを、Header fileにインクルードするライブラリ名を入れます。
これでグラフ描画するための.uiファイルの完成です。
GUI制御スクリプト
次は、表示するデータを作ったり、GUIを更新するタイマーを動かしたりするためのPythonファイルを記述します。
以下は、ExampleのBasic Plotting内中段一番右のプロットを抜き出して.uiから読み込んだグラフウィンドウにはめ込んでみました。
from pyqtgraph.Qt import QtCore
import numpy as np
import pyqtgraph as pg
from PyQt5 import uic
app = pg.mkQApp("Plotting Example")
win = uic.loadUi("sample.ui")
#win = pg.GraphicsLayoutWidget(show=True, title="Basic plotting examples")
win.resize(1000,600)
win.setWindowTitle('pyqtgraph example: Plotting')
# Enable antialiasing for prettier plots
pg.setConfigOptions(antialias=True)
def buttonClicked():
print("button is clicked.")
win.pushButton.clicked.connect(buttonClicked)
p6 = win.graphicsView.addPlot(title="Updating plot")
curve = p6.plot(pen='y')
data = np.random.normal(size=(10,1000))
ptr = 0
def update():
global curve, data, ptr, p6
curve.setData(data[ptr%10])
if ptr == 0:
p6.enableAutoRange('xy', False) ## stop auto-scaling after the first data set is plotted
ptr += 1
timer = QtCore.QTimer()
timer.timeout.connect(update)
timer.start(50)
win.show()
if __name__ == '__main__':
pg.exec()
pg.GraphicsLayoutWidget()のところを、.uiファイルを参照するようにuic.loadUi("sample.ui")でウィンドウオブジェクトを生成しました。
あとは、pg.GraphicsLayoutWidget()でもともとshowしていたのをコメントアウトしてしまったので、別の場所でshowしてます。

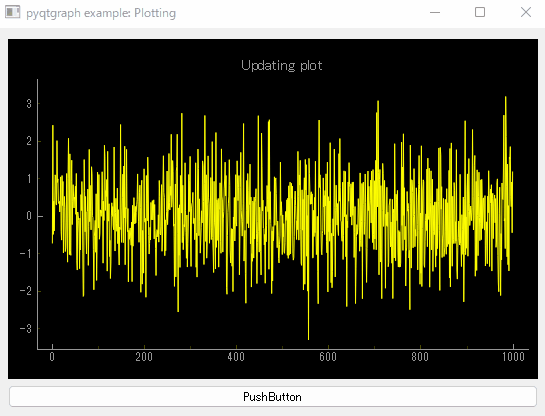

👇.uiファイルを同じ階層に置いてPythonファイルを起動すると、こんな感じの見た目になります。
ついでに、PushButtonを下段に置いてみました。
ボタンを押すと、button is clicked.とターミナルのほうにログが出力されるかと思います。
まとめ
QtDesignerで作成した.uiファイルを参照してPyQtGraphを使用してみました。
小ネタですが、格上げの機能に行きつけなかっため意外と苦労しました。
本記事で作成したスクリプトはリポジトリにアップしました。
見ていただいたかたありがとうございました😊
