SATySFi で \widehat を実装する

に公開
SATySFi
tech

これは SATySFi Advent Calender 2020 の 9 日目の記事です． 8 日目は amutake さんによる「SATySFi で書かれた本などのまとめを作りました」でした． 10 日目は monaqa さんによる「【入門記事】SATySFi のコマンドの文法」です．

\widehat

今回は， SATySFi の数式コマンドとして \widehat を実装したいと思います．

TeX の \widehat と同じように，数式内で

${ \widehat{x}, \widehat{x^2}, \widehat{xy}, \widehat{xyz} }

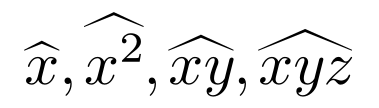

の形で使えるようにします．見た目は次のようになります：

型は次のようになります．
\widehat: math → math

使用するプリミティブ

今回使用するプリミティブを順に説明していきます．

inline-graphics

inline-graphics: length → length → length → (point → graphics list) → inline-boxes

グラフィックは graphics 型によって表されるのですが，実際にこれを inline-boxes として本文中に組み込むためには，まず横幅/高さ/深さを教えることで SATySFi に組版して文章中の位置を決めてもらい，そうして決定された左下の座標を基準として graphics を作る必要があります．これを実現するのが inline-graphics プリミティブです．

第 1, 2, 3 引数にそれぞれ横幅，高さ，深さを渡し，第 4 引数には「座標を受け取って graphics を返す関数」を渡します．

これが inline-boxes となって数式中に入るので， graphics list には \widehat 自体に加えて， \widehat を付ける対象となる数式も含める必要があります．

embed-math

embed-math : context → math → inline-boxes

\widehat を付ける対象となる数式を，まずこれで inline-boxes に変換します．すると， get-natural-metrics によって横幅/高さ/深さの情報が得られるようになり，また draw-text によって graphics に変換することができるようになります．

get-natural-metrics

get-natural-metrics: inline-boxes → length * length * length

inline-boxes の横幅/高さ/深さを得ます．これをもとに， \widehat の位置や大きさと， inline-graphics に渡す最終的な横幅/高さ/深さを決めます．

draw-text

draw-text: point → inline-boxes → graphics

左下の座標と inline-boxes を渡すと，そこに inline-boxes の内容を描いた結果の graphics を返します．

start-path, line-to, close-with-line

start-path: point → pre-path
line-to: point → pre-path → pre-path
close-with-line: pre-path → path

graphics を描くためには，まず path を作ります． |> 演算子を用いてメソッドチェーンのように書くと例えば次のようになります：

% 左下の座標が (x, y) で一辺の長さが 1pt の正方形を表す path
start-path (x, y)
|> line-to (x, y +' 1pt)
|> line-to (x +' 1pt, y +' 1pt)
|> line-to (x +' 1pt, y)
|> close-with-line

fill

fill: color → path → graphics

path の内側を color で塗った graphics を返します．

text-in-math

text-in-math: math-class → (context → inline-boxes) → math

完成した inline-boxes を，数式中に組み込みます． \widehat の付いた数式の math-class はMathOrd で良いでしょう．

設計

\widehat は，真ん中の辺りで厚く，端の辺りで薄くなってほしいです．それぞれの厚さを hat-thickness-mid ， hat-thickness-end とします．

\widehat 自体の高さ hat-height は，横幅に比例させます．

また， \widehat は，数式より少し高い場所に置かれるので，その間隔を hat-pos とします．数式の高さより hat-pos だけ上の位置から \widehat を書き始める感じです．

それぞれの具体的な値は次のようにしてみました．

変数 値
hat-thickness-mid .6pt
hat-thickness-end .2pt
hat-height 横幅の .2 倍
hat-pos 1.2pt

できたもの

最終的にこんな感じになりました：

let-math \widehat it =
    text-in-math
        MathOrd
        (fun ctx -> (
            let it = embed-math ctx ${#it} in
	    let (length, height, depth) = get-natural-metrics it in
	    let hat-thickness-mid = .6pt in
	    let hat-thickness-end = .2pt in
    	    let hat-height = length *' .2 in
	    let hat-pos = 1.2pt in
	    inline-graphics
                length
	        (height +' hat-pos +' hat-height +' hat-thickness-mid)
	        depth
	        (fun (x, y) -> [
	            draw-text (x, y) it;
		    fill
		        Color.black
		        (
		            start-path (x, y +' height +' hat-pos)
		            |> line-to (x, y +' height +' hat-pos +' hat-thickness-end)
		            |> line-to (x +' length *' 0.5, y +' height +' hat-pos +' hat-height +' hat-thickness-mid)
		            |> line-to (x +' length, y +' height +' hat-pos +' hat-thickness-end)
		            |> line-to (x +' length, y +' height +' hat-pos)
		            |> line-to (x +' length *' 0.5, y +' height +' hat-pos +' hat-height)
		            |> close-with-line
		        )
		])
        ))

良ければ使ってみてください！
