Room EQ Wizard(REW)によるスピーカー特性の補正

リスニングポジションによってディップの位置が変動することを検証した記事。このような事情から、高音部分のディップは補正不能なので気にしない方がよさそうである。

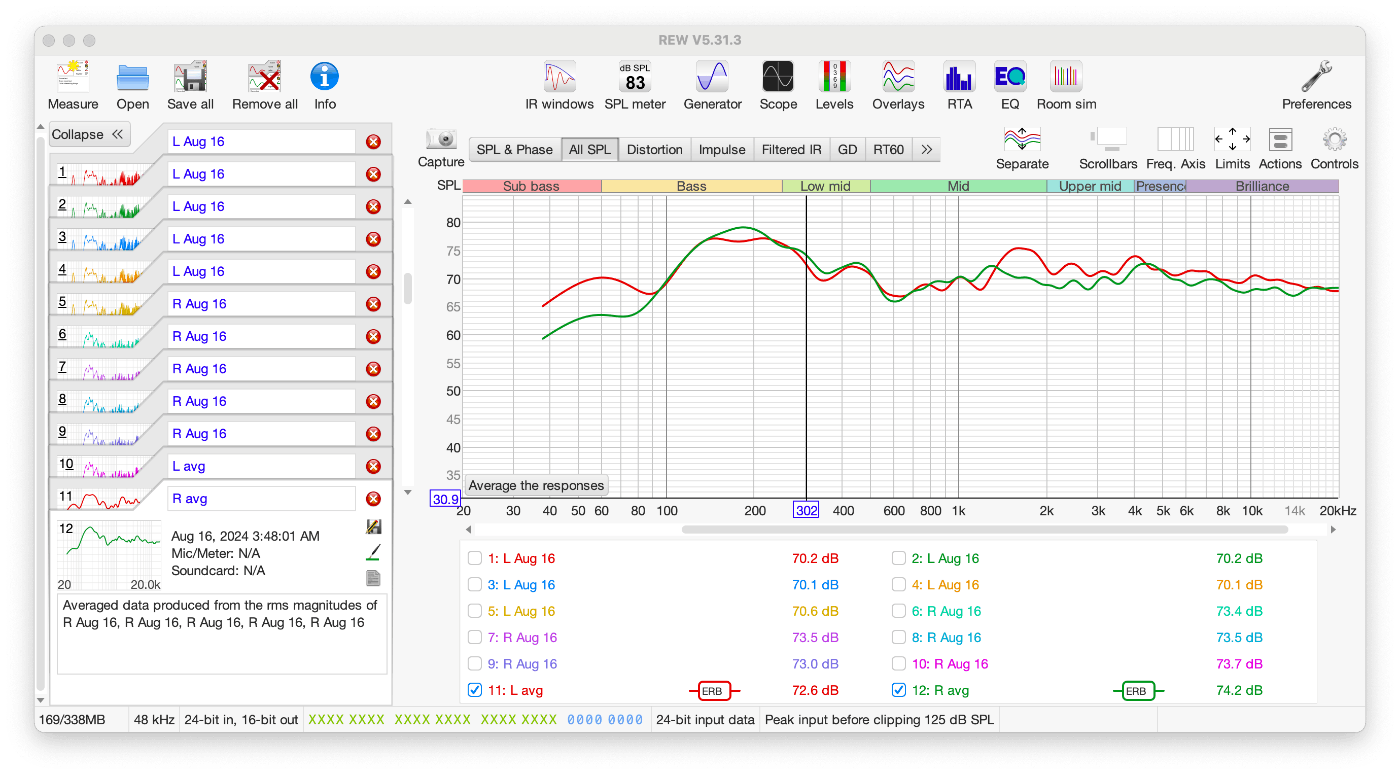

All SPLタブにはすべてのSPL計測結果を重ねて表示できる。ツールバーのOverlaysボタンを押しても似たようなウィンドウが開くが、こちらはSPL以外に位相なども選べる。あとSPLが何なのかはよくわかってない(サウンドプレッシャーレベルの計測結果(を周波数領域で表示したやつ)という意味だと思われます)。

All SPLタブでActionsボタンを押すとメニューウィンドウが表示される。Apply Smoothing(選択した全データに同じスムージングをかける)やTrace Arithmetic(データどうしを演算する)をよく使います。

引き続きAll SPLタブ。

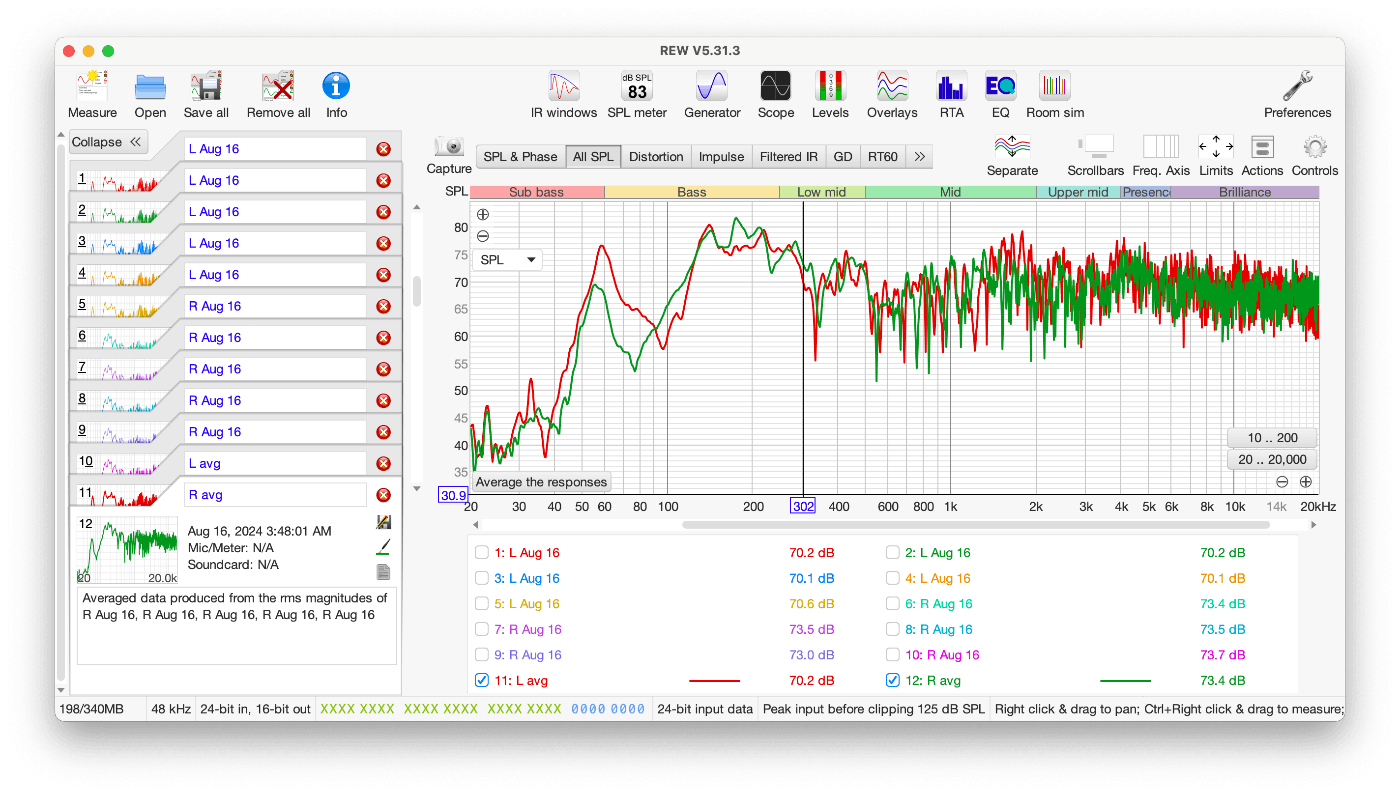

全データを選択した状態で、ActionsからNo smoothingを適用。
下部のデータ選択部分で右クリック→Clear selectionsしてから左チャネルのデータを全部チェック。ActionsのRMS Averageボタンで、左チャネルの周波数特性を平均したデータが作られる。
右チャネルについても同様に。

生成されたデータは"RMS Average 1"とかの名前になっているので、"L avg"とかに変えておかないと後で後悔します。

グラフの線の太さは、Controlsボタン→Trace optionsボタンで設定可能。線の色は左ペインの各データに筆みたいなアイコン(Trace color)があるのでそこから。

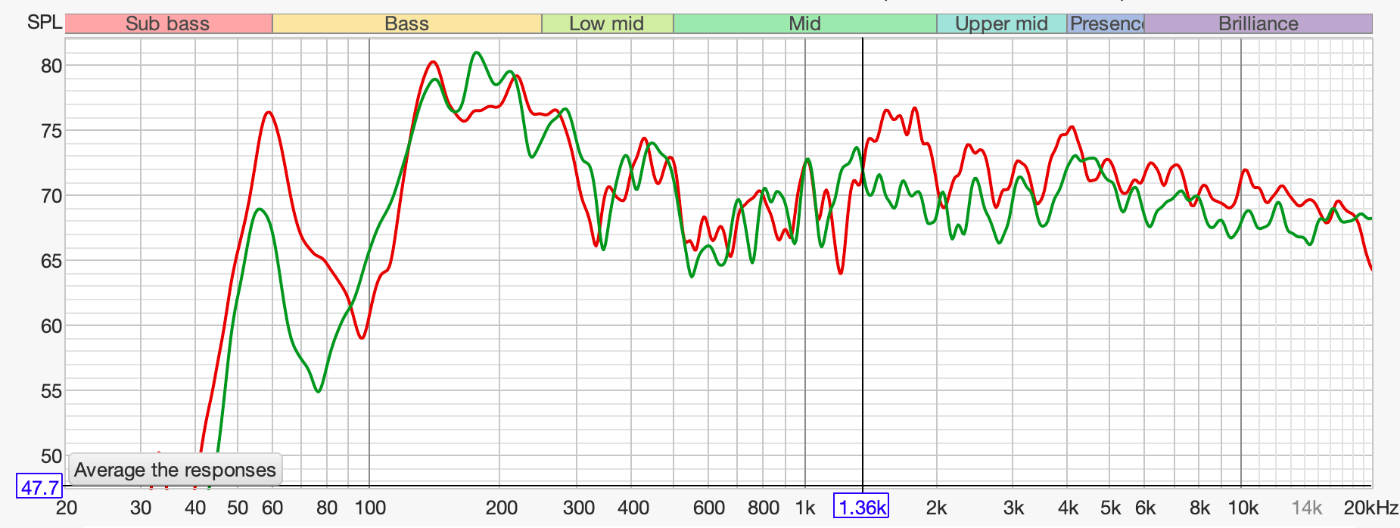

というわけで表示された周波数特性がこのようなありさまになっており、全体的にわけのわからんデコボコがあり左右で10db SPLくらいずれてる箇所もありめちゃめちゃである。まずはこの現実を受け止め、吸音材とかを壁に貼りまくるといいと思う！

音圧のレベルとしてdb SPLという単位があることは今調べました

スムージングについてはREWのERB Smoothingについてという記事がよかったです。

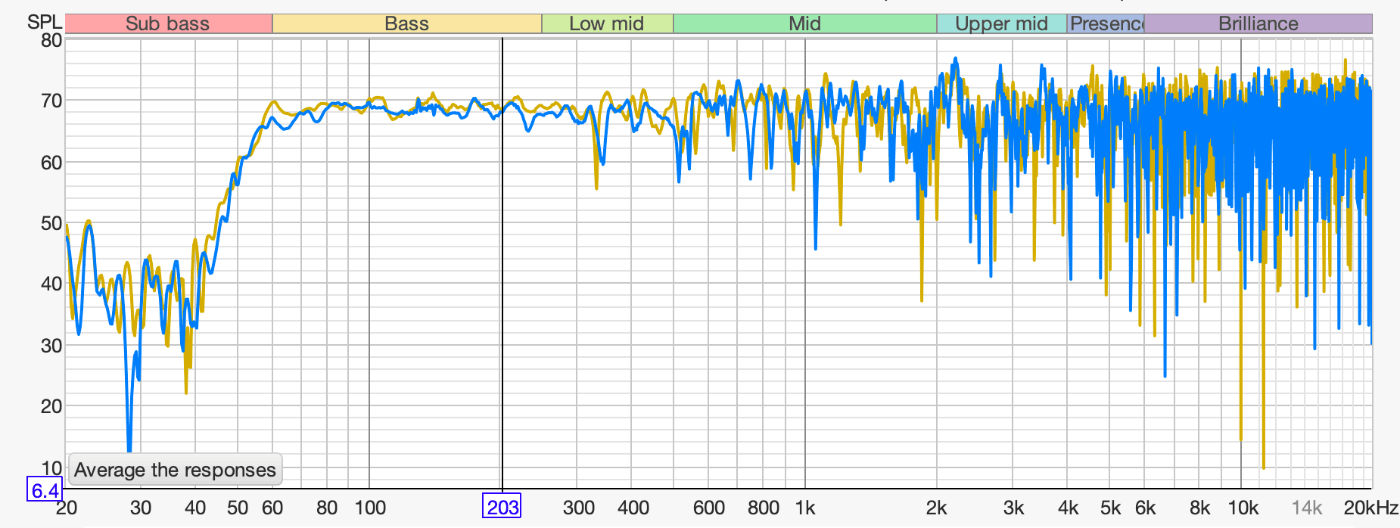

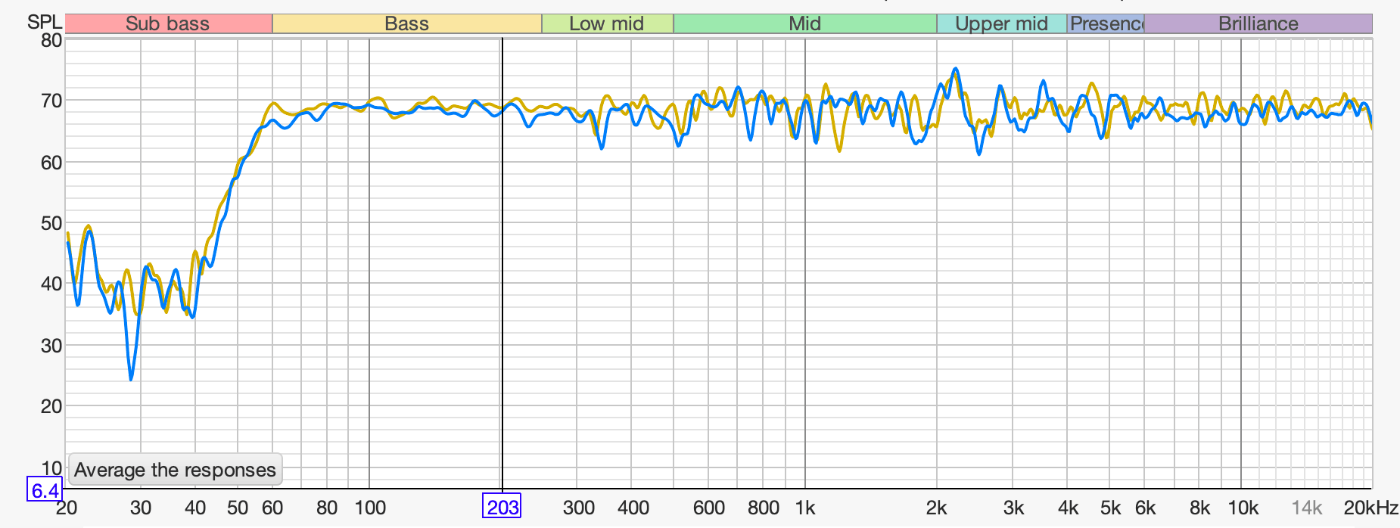

計測結果をERBスムージングした結果。1.3〜4.5kHzあたりの領域がキモい！！

https://www.youtube.com/watch?v=5YcH7j2-L1Y
FIRフィルタ作成にあたってはこの動画を参考にした(動画のナレーションが左チャネルからしか出ないのはお前のスピーカーが壊れたわけではないので心配しなくてよい)。
なお動画ではタイムアライメントの調整からやっているが今回は省略した。

大まかな流れとしては、

1. 左右の音量差を大まかに補正する
2. 目標とする周波数特性のカーブを作る
3. Trace Arithmeticを使用し、理想カーブになるような補正データを左右チャンネルそれぞれ作成
4. 位相を調整
5. インパルス応答をwavとしてエクスポート
6. 音量差補正+インパルス応答をCamillaDSPに設定

となる。

1. 左右の音量差を補正する

1. All SPLタブのMeasurement Actionsで左右チャネルそれぞれのResponse copyを作成
2. All SPLタブで左右のコピーを選択して、ActionsのAlign SPLを実行(Use avg SPL of measurements, centre=500Hz, span=3 octave)
3. All SPLタブでLとL copyを表示してピーク部分をズーム。ふたつのグラフが一致するように、コピーじゃないほうのデータに対してMeasurement ActionsのSPL Offsetを調整する。一致したところでAdd offset to data。この際に入力した値はあとで使うのでメモしておく。Rチャネルに対しても同様の処置をする。

1で作成したコピーは以降使わないので削除してよい。

このステップにより、左右の音量差が大まかに揃った状態になる。メモしたデータはフィルタの設定時に使う。

2. 目標とする周波数特性のカーブを作る

1. All SPLタブで、左右のチャネルを選択してActionsからRMS Averageする。できたデータはL+R avgとでも名付けておくといい
2. 左ペインでL+R avgを選択、EQボタンでイコライザ設定ウィンドウを開く

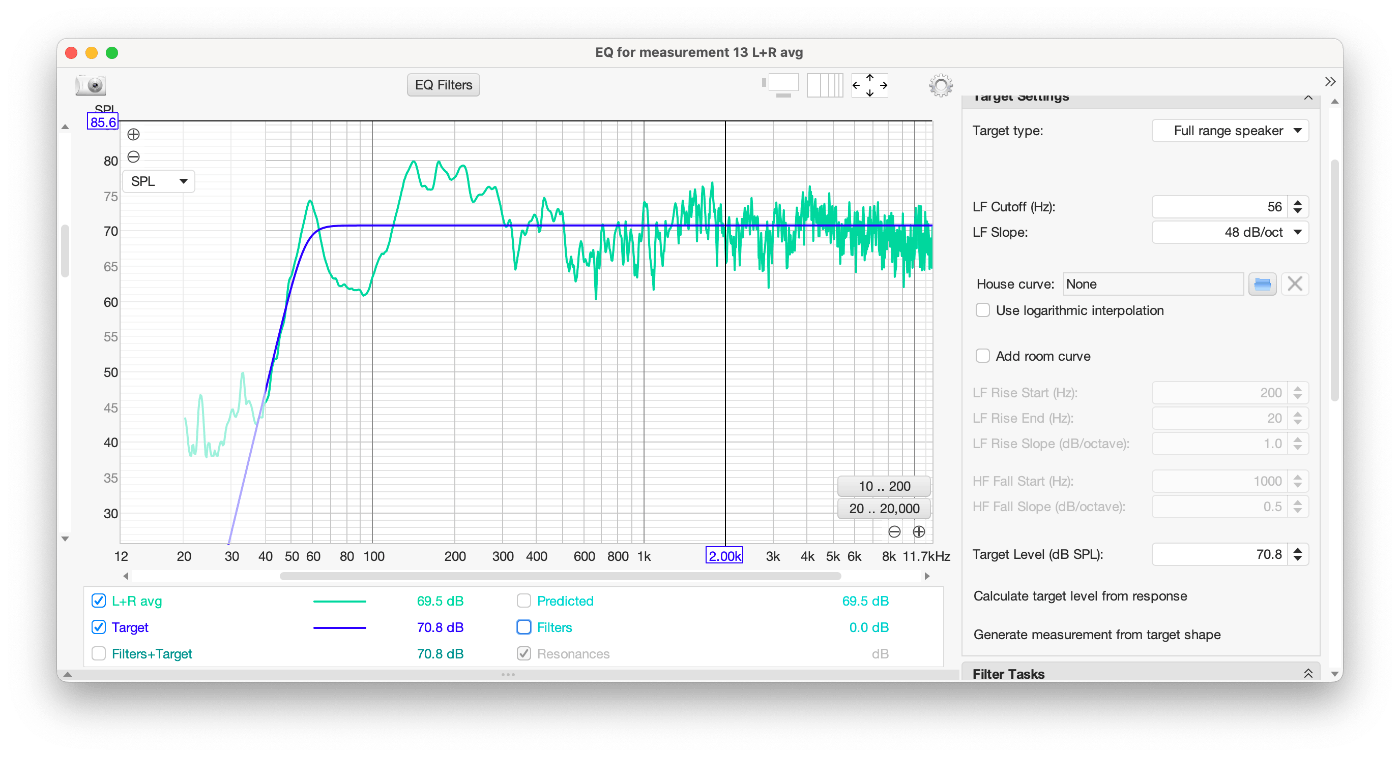

3. 周波数特性のカーブを作成する。動画ではHarmon target curveのデータをHouse curveとしてロードしているが、フラットな特性でよければTarget settingsのTarget type/LF cutoff/LF slopeあたりを調整するだけでもよい。
4. Calcurate target level from responseをクリックして音量のレベルを実データに合わせる
5. Generate measurement from target shapeをクリックして目標カーブデータを生成

このカーブを目標に信号を調整することになるので、元の特性から極端にかけ離れたカーブにはしないほうがよい。

3. Trace Arithmeticを使用し、理想カーブになるような補正データを左右チャンネルそれぞれ作成

目標カーブを実際のカーブで割ってやればよいが、そのままやるとFFT的に問題があるので2段階に分けてやるらしい。

1. All SPLで左右チャネルを選択、何らかのsmoothingをかける。
   スムージングされたデータを元にフィルタを生成するので、この選択によって結果が変わる。
2. All SPLのActionsからTrace arithmeticを選択。Aに左チャネルを、Bに目標カーブを設定してA/BをGenerate(Regularization=0%, Lower/Upper limit=None)。A over Bというデータができる。
3. 引き続きTrace arithmeticで、Aに1.のA over Bを、Bは使われないので無視、1/AをGenerate。
   動画ではREWの旧バージョンが使われているが、現在のバージョン(5.51.3)では1/Aの設定項目が増えている。
   ここの動作はよくわからなくて、Maximum gainに0以外を設定すると反転してくれないといった事象が……
   生成されたカーブが期待通りか確認しながらやりましょう。あとドキュメントをちゃんと熟読すべき。
4. 生成されたデータがLチャネル用のフィルタ。A over Bは不要なので消してよし。
5. 右チャネルも同様にやる。

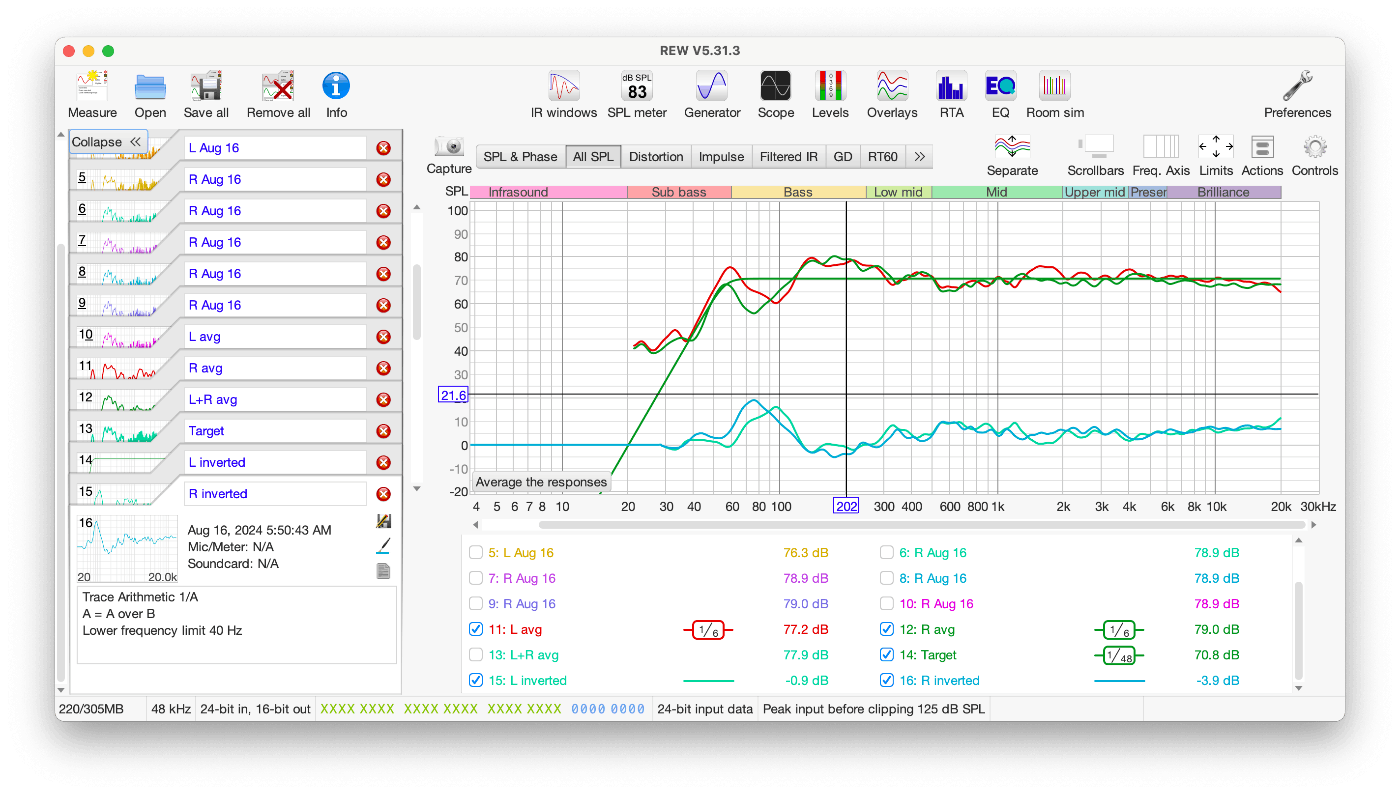

このようなデータが生成されます:

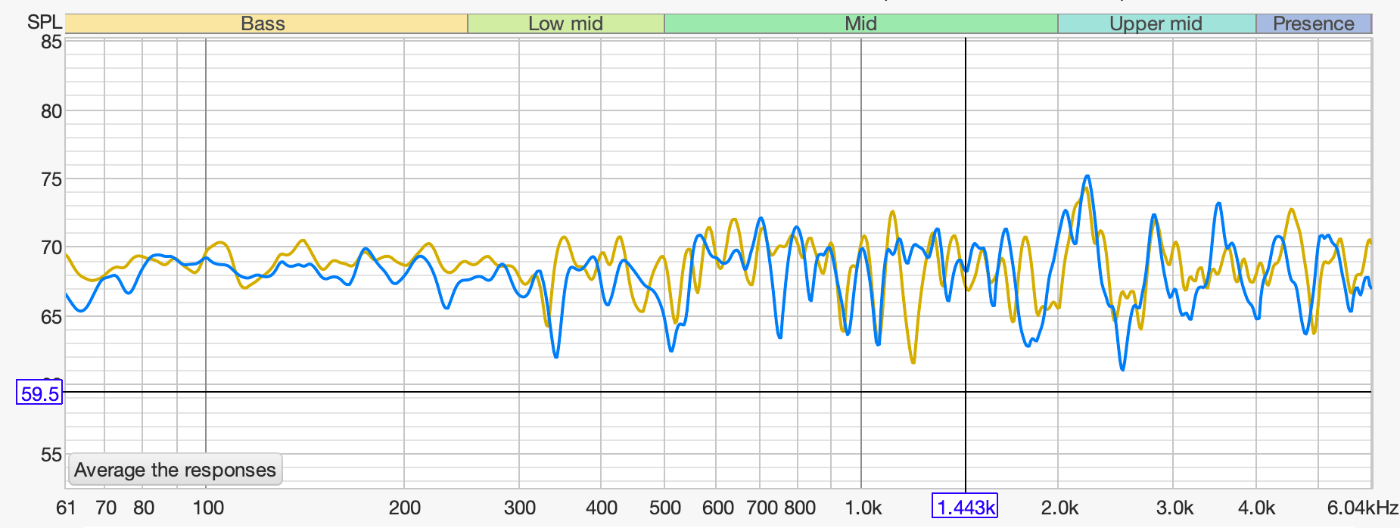

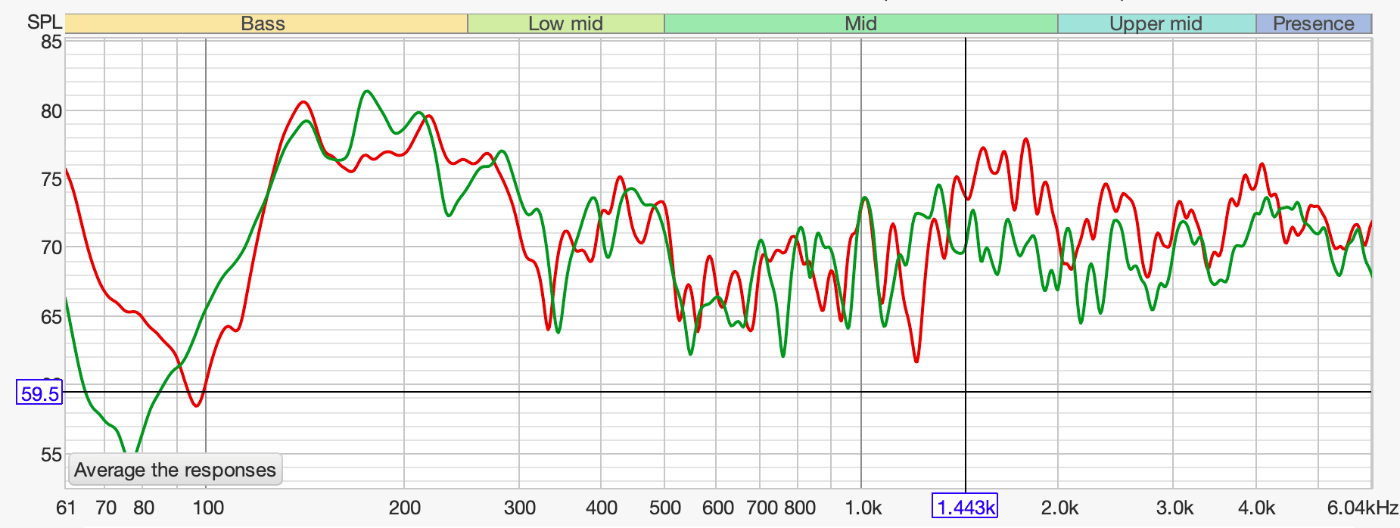

左右チャネルにかけるスムージングの違いは以下のようになった。ERBでは100Hzあたりの左右差が表現できてないので、今回は1/6を採用。
本当は人間の聴覚特性を考慮しつつ、左右差が重要な周波数領域のみ補正するのがいいかもしれない。

ERB

1/6

1/12

4. 位相を調整

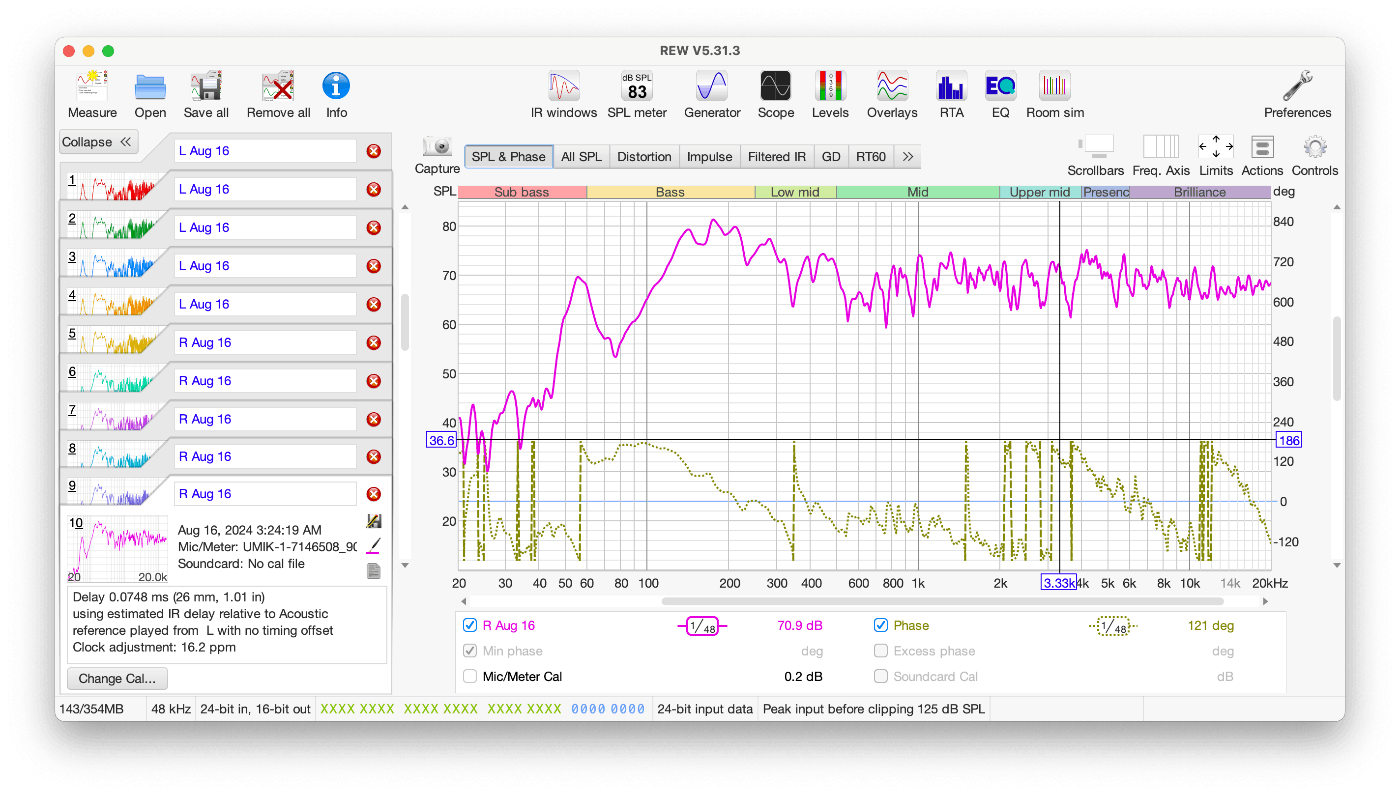

左右それぞれのフィルタデータに対して、All SPLタブのActions→Measurement ActionsでMin.phase versionを作成。
なんか生成されたデータが+49.9dbになるんだけど何これ…… とりあえずSPL offsetを入れて対処。

5. インパルス応答をwavとしてエクスポート

FileメニューのExport→Export Impulse Response as WAV

6. 音量差補正+インパルス応答をCamillaDSPに設定

設定ファイルの全体はこんな感じになった。devicesの部分は環境に合わせて適宜調整せよ。

devices:
  samplerate: 48000
  chunksize: 4096
  queuelimit: 2
  silence_threshold: -60
  silence_timeout: 3.0
  target_level: 4096
  adjust_period: 10
  enable_rate_adjust: true
  resampler: null
  capture_samplerate: null
  capture:
    type: CoreAudio
    channels: 2
    device: "BlackHole 2ch"
    format: FLOAT32LE
  playback:
    type: CoreAudio
    channels: 2
    device: "USB2.0 Device"
    format: S16LE
    exclusive: false


filters:
  gain_l:
    type: Gain
    parameters:
      gain: 0.4 # ステップ1で計測したゲイン(L)をここに書く
      scale: dB
  gain_r:
    type: Gain
    parameters:
      gain: -0.4 # ステップ1で計測したゲイン(R)をここに書く
      scale: dB
  fir_l:
    type: Conv
    parameters:
      type: Wav
      filename: &conv_filename "WAVファイルのパス"
      channel: 0
  fir_r:
    type: Conv
    parameters:
      type: Wav
      filename: *conv_filename
      channel: 1

pipeline:
  - type: Filter
    channel: 0
    names:
      - gain_l
      - fir_l
  - type: Filter
    channel: 1
    names:
      - gain_r
      - fir_r

Camilladspがめちゃめちゃbuffer overrunするので困っていたが、camilladsp 3.0 + Blackhole-2ch 0.6.0( brew install blackhole-2chで入るの知らなかった )にしたら安定した！！

「やる夫で学ぶディジタル信号処理」を熟読しています http://www.ic.is.tohoku.ac.jp/~swk/lecture/yaruodsp/main.html

まあまあ良くなってるように見えるけど計測中にRの出力がクリッピングしてるんですよね。フィルタの作り方に問題がある気がする！！音楽とか聞いてるときはクリッピング発生しないので実用上問題はなさそうですが……

2024-08-16 06:27:20.349432 WARN [src/conversions.rs:65] Clipping detected, 342 samples clipped, peak +4.09 dB (160.2%)
2024-08-16 06:27:20.434999 WARN [src/conversions.rs:65] Clipping detected, 327 samples clipped, peak +4.60 dB (169.8%)
2024-08-16 06:27:20.519601 WARN [src/conversions.rs:65] Clipping detected, 60 samples clipped, peak +2.28 dB (130.1%)
2024-08-16 06:27:20.605745 WARN [src/conversions.rs:65] Clipping detected, 138 samples clipped, peak +2.89 dB (139.4%)
2024-08-16 06:27:36.819020 WARN [src/conversions.rs:65] Clipping detected, 7 samples clipped, peak +0.31 dB (103.7%)
2024-08-16 06:28:28.870104 WARN [src/conversions.rs:65] Clipping detected, 1 samples clipped, peak +0.02 dB (100.3%)
2024-08-16 06:28:31.260302 WARN [src/conversions.rs:65] Clipping detected, 6 samples clipped, peak +0.13 dB (101.5%)

ぜんぜんクリッピングしとるやんけ、雑に両チャンネル-5dbして解決

filters:
  gain_common:
    type: Gain
    parameters:
      gain: -5.0
      scale: dB
  # ...
pipeline:
  - type: Filter
    channel: 0
    names:
      - gain_common
      - gain_l
      - fir_l
  - type: Filter
    channel: 1
    names:
      - gain_common
      - gain_r
      - fir_r

主観的にはどうかというと、低域がフラットになりボワボワした感じがなくなったのは明確なメリットで、あと定位？が向上？したような感じがします！！
