Prometheus + Grafana連携でCPU使用率を表示したい

に公開
Prometheus
tech

TL;DR

  • ここにあるように、Prometheus + Grafanaで機器監視を行うことができる。追加でDashboardにCPU使用率を表示したいという要件があり、追加してみた

手順

要点のみ記載します。重要なのは条件式となります。

Panelの追加

画面上部のAdd Panelをクリック

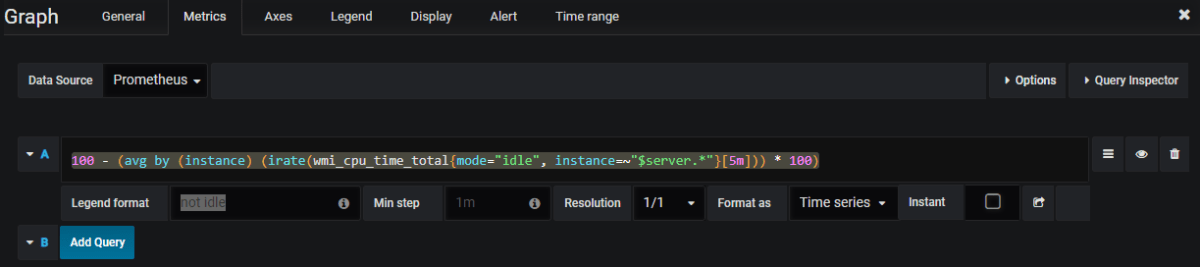

Metricsの指定

  1. MetricsでDataSourceにPromethesを選択し、条件式として以下を指定

    100 - (avg by (instance) (irate(wmi_cpu_time_total{mode="idle", instance=~"$server.*"}[5m])) * 100)

  2. Legend formatにnot idleを指定


Axesの指定

  1. Left YのUnitにpercent(1-100)を指定

  2. Left YのY-Minに0、Y-Maxに100を指定

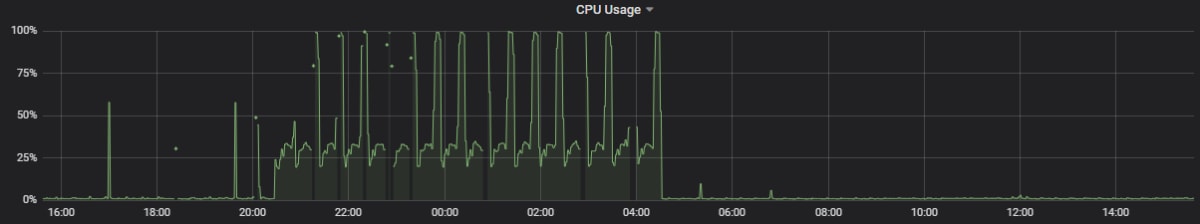

設定結果例


リソース

https://qiita.com/egghikari/items/452ea39fd638d195c105

http://otndnld.oracle.co.jp/document/products/oem/10203/doc_cd/server/B28457-02/host.htm
※表3-4 「CPU使用率（CPU Usage）」メトリック
