Raspberry Piの組立と起動

2022/08/19に公開

準備

本体と必要パーツ

半導体不足や物流の遅延等で思いのほかいいお値段。

一つ一つパーツを集めた場合の金額と比較してもそれほど違いがなくなにより品不足で選べる状況ではなかったので今回はスターターキットを購入
https://raspberry-pi.ksyic.com/main/index/pdp.id/836/pdp.open/836

  • Pi4 B 8GB スターター キット 7点セット
  • Raspberry Pi 4 Model B 8GB
  • OS書込済のSDカード
  • 3A電源
  • ケース
  • HDMIケーブル
  • ヒートシンク
  • オンライン教材

スターターキットにはOS(32bit)が書き込まれたSDカードも付属しているけれど今回は別途自分でOS(64bit)イメージを書き込んだSDカードを使用

  • MK240/MK245 ワイヤレス キーボードとマウスのセット

https://www.logicool.co.jp/ja-jp/products/combos/mk240-minimalist-keyboard-mouse.html
USBキーボードとマウスを別々に繋げると貴重なポートが減ってしまうので上記のキーボードとマウスセットは1つですみました、また最終的にはリモートと接続を予定しているのでコストも考えて選びました。

開封


実物を見るのは初めて、思いのほか小さいです。

組立

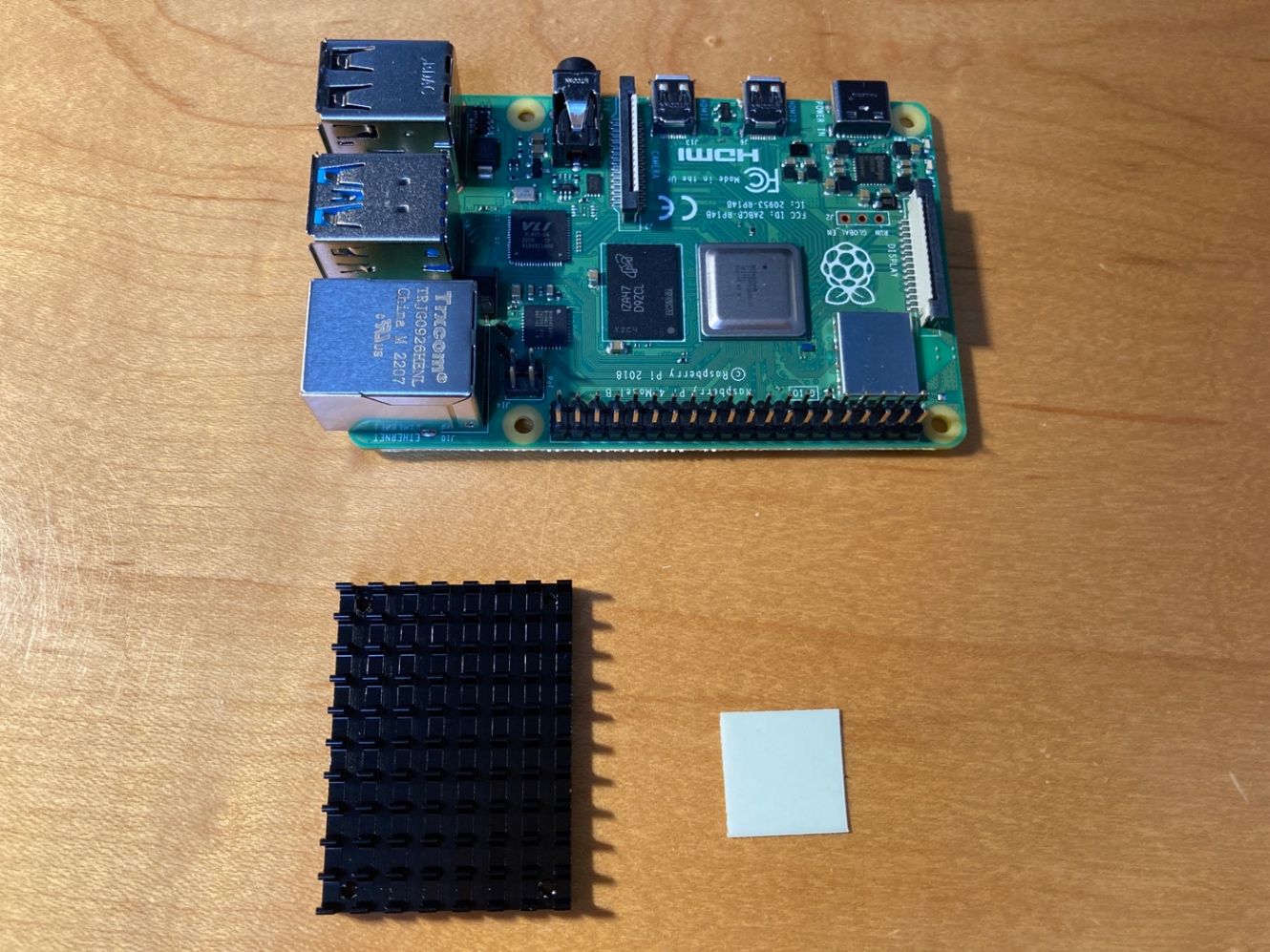

熱伝導両面テープでヒートシンクを取り付け

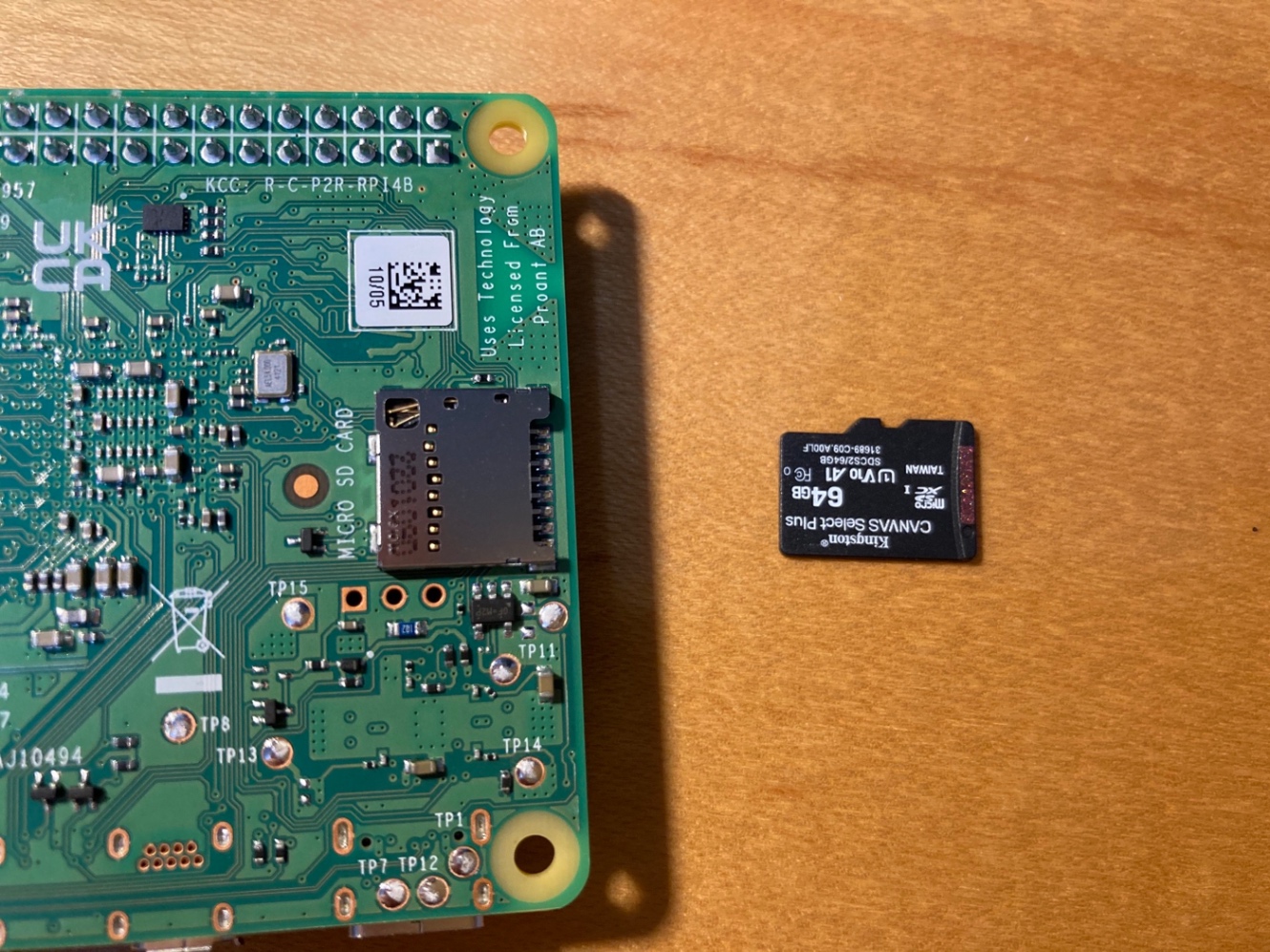

SDカードをセット

ケースに入れて完成
下の左からType-C電源、HDMI(出力)、HDMI(入力)

起動

電源、キーボードとマウスのレシーバー(USB)、HDMI(出力)をディスプレイに接続し電源コードをコンセントに接続すると
・・・・画面真っ暗。

自分で作成したSDカードが原因かと思いスターターキット付属のSDカードに差し替えても症状は変わらず、まさか初期不良かと思いつつダメもとでキーボードとマウスのレシーバー(USB)を外して電源を入れてみると無事起動!!
OSが起動してからレシーバーを挿すと問題なくキーボードもマウスも動作したのでこの状態で再起動してみたところ問題なく起動しました。

やっと次からRaspberry Piの設定です。
