海洋ロボコンをやってた人です。
今回は以下のJLC3DPの利用時に各材料ごとのサマリを要約&まとめたので、備忘録として記載しておきます。
自宅の3DPフィラメントが切れたとき、急ぎでパーツが欲しいとき、別の材料でパーツが欲しいときなどに利用する機会があると思いますので、その際に参考にしていただければ幸いです。
以下箇条書きになりますが、何卒宜しくお願い致します。
また、誤記等あればご指摘ください。
Summary
2024/09 現在で発注可能な印刷方式およびメリデリ、加工材料は以下となります。
| 印刷方式 | 造形名称 | 特徴 | メリット | デメリット | 加工材料 |
|---|---|---|---|---|---|
| SLA (Resin) | 光造形（Stereolithography Apparatus） | レーザーで液体樹脂を硬化させて造形する方式。高精度で滑らかな表面が得られる。 | 高精度、滑らかな表面仕上げ、細かなディテールの再現が可能 | 材料コストが高い、耐久性が低い、造形時間が長い | フォトポリマー樹脂 |
| MJF (Nylon) | マルチジェットフュージョン（Multi Jet Fusion） | 粉末ナイロンをレイヤーごとに熱で融解させて造形する方式。 | 高強度、優れた寸法精度、大量生産向け | 表面仕上げがやや粗い、ポストプロセスが必要な場合がある | ナイロン（ポリアミド |
| SLM (Metal) | 選択的レーザー溶融（Selective Laser Melting） | 金属粉末をレーザーで溶融・固化させて造形する方式。 | 高強度、高精度、金属部品の製造が可能 | 設備コストが非常に高い、材料の制限がある、造形時間が長い | 金属（ステンレス） |
| FDM (Plastic) | 熱溶解積層法（Fused Deposition Modeling） | 熱可塑性プラスチックを溶かし、層状に積み重ねて造形する方式。 | コストが低い、広範な材料が使用可能、操作が簡単 | 精度が低い、表面仕上げが粗い、複雑な形状の造形が難しい | プラスチック（ABS、PLAなど） |
| SLS (Nylon) | 選択的レーザー焼結（Selective Laser Sintering） | 粉末ナイロンをレーザーで焼結させて造形する方式。 | 高強度、複雑な形状の造形が可能、サポート材が不要 | 設備コストが高い、材料コストが高い、表面がやや粗い | ナイロン（ポリアミド） |
2024/09 現在のレート 1$ = 146円として重量、材料に対しての参考価格は以下となります。
上記を参考に合計金額の目安を把握しておきましょう。
| 印刷方式 | 樹脂材料 | 価格 (USD) | 価格 (JPY) | 重量 |
|---|---|---|---|---|
| SLA (Resin) | 9600 Resin | $66.68 | ¥9,735.28 | 1.64 kg |
| SLA (Resin) | LEDO 6060 Resin | $108.64 | ¥15,883.44 | 1.64 kg |
| SLA (Resin) | Black Resin | $160.60 | ¥23,442.60 | 1.64 kg |
| SLA (Resin) | JLC Black Resin | $143.13 | ¥20,819.75 | 1.64 kg |
| MJF (Nylon) | PA12-HP Nylon | $371.59 | ¥54,247.14 | 1.64 kg |
| SLM (Metal) | 316L | $15,466.66 | ¥2,257,146.36 | 9.51 kg |
| FDM (Plastic) | PLA | $137.86 | ¥20,115.56 | 1.64 kg |
| FDM (Plastic) | ABS | $272.96 | ¥39,782.56 | 1.64 kg |
| FDM (Plastic) | TPU | $137.86 | ¥20,115.56 | 1.64 kg |
| SLS (Nylon) | 3201PA-F Nylon | $246.88 | ¥36,048.48 | 1.64 kg |
また、以下にどの観点から材料を選ぶか独断と偏見で記載します。
Cost-Effectiveness
コストパフォーマンスの観点から選ぶ場合は、以下を検討。
FDM (Plastic)
理由: 低コストで手に入るため、予算を抑えたい場合に最適。材料費も安く、経済的です。
SLA (Resin)
理由: 樹脂材料の中でも比較的安価で、コストパフォーマンスが良い。精度の高い造形ができる割に、材料費がリーズナブルです。
Precision and Accuracy
精度の観点から選ぶ場合は、以下を検討。
SLA (Resin)
理由: 非常に高精度で滑らかな表面仕上げが可能。細かいディテールの再現に優れている。
SLM (Metal)
理由: 金属部品の高精度な製造が可能で、機械部品やプロトタイプの製造に適している。
Durability and Strength
耐久性と強度のの観点から選ぶ場合は、以下を検討。
SLM (Metal)
理由: 金属製品の製造が可能で、高強度・高耐久性を持つ部品が作れる。産業用途での利用に最適。
MJF (Nylon)
理由: 高強度のナイロン部品を製造でき、耐摩耗性や耐久性に優れている。
Water Resistance
防水性のの観点から選ぶ場合は、以下を検討。
SLA (Resin)
理由: 硬化した樹脂は防水性が高く、水に強い製品の製造が可能。
SLS (Nylon)
理由: ナイロンは吸水率が低く、比較的防水性に優れているため、防水性の必要な用途に適している。
以降、各印刷方式に対する材料のメリデリを記載します。
1. SLA (Resin)
1.1 Material
| 樹脂材料 | メリット | デメリット | 使用用途 |
|---|---|---|---|
| LEDO 6060 Resin | ・高い寸法安定性 ・低収縮率 ・優れた耐熱性 |
・高温や強い日光の環境には不適 ・高湿度に対する耐性が不明 |
機能プロトタイプ、防湿/防水コンセプトモデル、自動車、医療、家電分野の小ロット生産 |
| Black Resin | ・良好な表面仕上げ ・高い靭性 ・高い寸法安定性 ・低収縮率 |
・高温や強い日光の環境には不適 | マスターモールド、コンセプトモデル、自動車、医療、民生用電子機器分野の一般部品または機能部品 |
| Imagine Black | ・滑らかな表面仕上げ ・高い寸法安定性 |
・高温環境には不適 | 高精度製品や高湿度環境で使用される製品 |
| 8228 Resin | ・良好な表面仕上げ ・良好な靭性 ・高い寸法安定性 ・黄変耐性 |
・高温や強い日光の環境には不適 | マスターモールド、コンセプトモデル、自動車、医療、民生用電子機器分野の一般部品または機能部品 |
| 9600 Resin | ・マットホワイト ・良好な表面質感 ・高い靭性 ・高い耐久性 |
・特定の高温環境には不適 | パイプ、バックル、電子製品のケースの製造、構造および外観の検証、自動車や家電製品の一般的な部品 |
| 8001 Resin | ・優れた強度と靭性 ・高精度 ・良好な寸法安定性 |
・透明樹脂の場合、表面仕上げに追加工が必要 ・半透明樹脂はサンディングプロセスなし |
透明・半透明部品、一般的な部品やプロトタイプ |
| CBY Resin | ・良好な表面仕上げ ・良好な耐熱性 ・高い強度と靭性 |
・高温や強い日光の環境には不適 | 筐体検証のプロトタイプ、一般組み立て部品、機能部品 |
| X Resin | ・新しい樹脂でランダムな分布を利用 ・フィギュア、DIYパーツなどに適 |
・指定材料はサポートされていない ・大量注文はサポートされていない |
フィギュア、DIYパーツ、手工芸品、装飾品、おもちゃ、製品のエンクロージャー |
| JLC Black Resin | ・良好な表面質感 ・滑らか ・高靭性と耐久性 ・優れた寸法安定性 ・優れた硬度と強度 ・65℃までの高温耐性 ・深い黒色 |
・特定の高温環境や紫外線照射には不適 | バッチ部品や大量生産に適した部品 |
1.2 Surface Finish
1.表面仕上げ: Yes
サンディングとサンドブラストがデフォルトで行われます(ブラック レジンおよびイマジン ブラック レジンもデフォルトでオイル処理されます)。表面はきれいで、手触りが滑らかです。
2.表面仕上げ: No
サポートの除去のみで、サンディングはなく、表面にはサポートの残留物があり、きれいではなく、手触りも粗いです。
2. MJF(Nylon)
2.1 Material
| 樹脂材料 | メリット | デメリット | 使用用途 |
|---|---|---|---|
| PA12-HP Nylon | ・強度が高い ・耐久性がある ・耐薬品性に優れている ・高い耐熱性（175℃） |
・プリント後の色が「表面仕上げ」に依存する ・手触りがわずかにざらざらしている |
機械および構造部品、マウント、ケース、技術アクセサリ、機能部品 |
| PAC-HP Nylon | ・フルカラー対応 ・滑らかな表面 ・非常に高いディテール |
・耐熱性が低い（80℃） ・サポートされるファイルタイプが限られている |
おもちゃのモジュール、工芸品のプロトタイプ |
3. SLM(Metal)
3.1 316L
316Lステンレス鋼、表面粗さ：Ra3.2-6.3、加工が容易。用途：複雑な形状と高強度が求められる機能構造部品。デフォルトで一般的なサンディング
4. FDM(Plastic)
4.1 Material
| 樹脂材料 | メリット | デメリット | 使用用途 |
|---|---|---|---|
| ABS | ・耐久性が高い ・耐高温性がある ・優れた靭性 ・優れた総合性能 ・テクスチャ表面 |
・脆性がある場合がある ・高温に長時間さらされると変形する可能性 |
機能プロトタイプおよび生産部品、自動車、家電製品など |
| PLA | ・環境に優しい ・分解しやすい ・経済的で実用的 |
・低耐熱性 ・湿気や高温に弱い |
さまざまなプロトタイプの作成 |
| ASA | ・耐久性が高い ・耐高温性がある ・優れた靭性 ・優れた総合性能 |
・高コスト ・加工が難しい場合がある |
屋外、日光、紫外線環境での使用 |
| PA12-CF | ・耐久性が高い ・耐高温性がある ・優れた靭性 ・総合的な性能 ・優れた機械的および熱的特性 |
・高コスト ・加工が難しい場合がある |
高機能部品、耐高温部品など |
| TPU Plastic | ・柔軟性が高い ・耐引裂性がある ・耐摩耗性がある ・硬度95A |
・プリント時に支持材が必要 ・高精度が必要な場合は難易度が上がる |
靴のアッパー、パッド、携帯電話ケース、時計のストラップなど |
5. SLS(Nylon)
5.1 Material
| 樹脂材料 | メリット | デメリット | 使用用途 |
|---|---|---|---|
| 3201PA-F Nylon | ・靭性が高い ・優れた機械的特性 ・高い印刷精度 ・耐熱性が高い（147℃） ・粒子テクスチャがある |
・表面仕上げがビーズブラストのため、滑らかさが欠ける ・コストが比較的高い |
高性能部品の製造、粒子テクスチャが必要な部品 |
| 1172Pro Nylon | ・靭性が高い ・優れた機械的特性 ・高い印刷精度 ・耐熱性が高い（179℃） ・粒状表面、テクスチャがある |
・表面仕上げがビーズブラストのため、滑らかさが欠ける ・高コストである場合がある |
高性能部品の製造、粒状表面が必要な部品、テクスチャが必要な部品 |
6. Product Description
Product Description for Customs clearance で発注商品の詳細を以下から選択します。
これを選択しないと発注に進めないので、該当するものを選択します。
| Item | Description |
|---|---|
| Office Appliance and Accessories | オフィス機器やアクセサリー、文房具などのオフィス製品を含む。 |
| Vehicles and Accessories | 車両およびそのアクセサリー、部品、関連商品を含む。 |
| DIYEntertainment | DIY（自作）やエンターテインメントに関連する商品を含む。 |
| Audio and Video Appliance | 音響および映像機器、オーディオビジュアル機器やその関連アクセサリーを含む。 |
| Smart Product and Accessories | スマートプロダクトやそのアクセサリー、デジタルガジェットを含む。 |
| Household appliances and Household articles | 家庭用電化製品や家庭用品、日用品を含む。 |
| Measuring devicePrecision Instrument | 測定器や精密機器、計測機器を含む。 |
| Other | 上記のいずれにも該当しないその他の製品カテゴリー。 |
7. Order
右上「Order Now / 発注」を選択して以下特徴を考慮し発注を開始する。
チェックを付けて、SUMMARY > Shipping Estimated を選択して Secure Checkoutして Orderを選択する
7.1 Shipping
Shipping Estimated で以下から発送方法を選択します。
| 配送オプション | 料金 | 配送時間 | 最大重量 | サイズ制限 | メリット | デメリット |
|---|---|---|---|---|---|---|
| DHL Express | $49.36 | 1-3営業日 | ≤10000kg | 制限なし | 迅速な配送、重量制限なし | 料金が高め |
| UPS Express Saver | $36.43 | 2-4営業日 | ≤10000kg | ≤120x70cm | 料金が比較的安価、重量制限なし | サイズ制限あり |
| FedEx Express | $35.85 | 3-4営業日 | ≤10000kg | ≤121x121cm | 料金が安価、サイズ制限が比較的広い | 配送時間が長め |
| OCS Express | $28.30 | 4-6営業日 | ≤20kg | 制限なし | 料金が最も安価、軽量物に最適 | 配送時間が長い、重量制限あり |
| My DHL Account | $2.39 | — | ≤10000kg | — | 料金が非常に安価 | 詳細情報不足、配送時間とサイズ制限の情報なし |
| My FedEx Account | $2.39 | — | ≤10000kg | — | 料金が非常に安価 | 詳細情報不足、配送時間とサイズ制限の情報なし |
| OCS NEP | — | — | ≤0.6kg | ≤10x10cm | 小型、軽量物に最適 | 配送時間と料金情報なし、重量制限あり |
| Global Standard Direct Line | — | — | 0.6-1.5kg | ≤60x40cm | 小型軽量物に最適、比較的安価 | 配送時間と料金情報なし、サイズ制限あり |
| Sea Shipment | — | — | 100-10000kg | — | 大型の貨物に適しており、コストが低い | 配送時間が非常に長い |
下記を考慮して、表から状況に応じて選びます。
-
迅速な配送が必要で、料金にあまり制限がない場合: DHL Expressが最適。最も早い配送オプション。
-
料金が安価で、比較的迅速な配送を求める場合: UPS Express SaverやFedEx Expressが良い選択で、料金と配送時間のバランスが取れている。
-
最もコストを抑えたい場合: OCS ExpressやMy DHL Account、My FedEx Accountが適しているが、配送時間が長いことを考慮する必要あり。
-
非常に小型の荷物の場合: OCS NEPやGlobal Standard Direct Lineが適しているが、配送情報が不明な点があるため、確認が必要。
私は発送量が安く、詳細情報記載できる OCS Express を選択しました。
7.2 Reviewed
Submitted を選択するとOrder historyから "Reviewed > Paid > Inproduction > Shipped"
になるため支払いはレビュー修了後になります。
レビューは営業日、営業時間内なら3, 4h後に終了していました（3kg, 8パーツ程度）
以下レビューで「Pending」になっているものがあれば、リスクを許容できる場合「Approved」を選択してください。

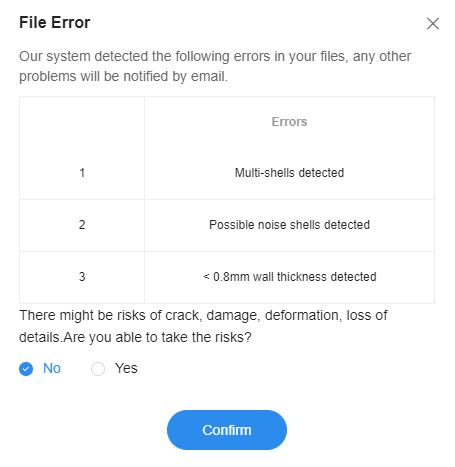

項目として私は以下のレビューを受けました。
・Multi-shells detected： 複数のシェルが検出されました
・Possible noise shells detected： ノイズの可能性のあるシェルが検出されました
・< 0.8 mm wall thickness detected： 壁の厚さが 0.8 mm 未満であることがわかりました
全て「Approved」となるとStatusが「Awaiting Payment」となるので支払方法を選択して到着を待つのみです。
OCS Expressで注文した際はレビュー&入金から到着まで6, 7日くらいで届きました。
段ボールの内側に緩衝材が敷き詰められ、3DPはポリエチレン気泡緩衝材で梱包されているため、輸送途中で破損などもありませんでした。
以上です。
