EEPROMを使ったKey-Valueストア（NVRAM）の実装

2025/09/04に公開

作りたいものの全体像から参照しています。

https://zenn.dev/takumique/articles/f8057a86ca9d6e

 作りたいものOTAアップデートを実装する際、OTAアップデートされないデバイス固有の情報（デバイスIDや、デバイスごとに異なる認証情報など）を保存領域が必要になります。メインの記憶域（Raspberry PiならSDカードなど）にパーティションを作っても良いのですが、ハンドリングの明確さ・容易さ（SDカードを変えても変わらない）からEEPROMにKey-Valueストアを作り、使用したいと思います。
動作する全ソースコードをGitHubで公開しています。

 ハードウェアRasPi4
EEPROM
AT24C256（アトメル製の256ビットEEPROM、2.7〜5.5V、I2C接続）
モジュールを使いました。Amazonで買えます。
データシートはこちらを参照しました。


 デバイスドライバターゲット上のデバイスドライバはYocto 5.0のRasPi4ターゲット標準のi2c-devデバイスドライバを使用し、ユーザスペースから制御します。なお、書き込みはターゲットとは別のRasPi3にRasPi OSを入れ、こちらも標準のi2c-devデバイスドライバを使用します。
YoctoでのI2Cのenableはこちらを参照してください。

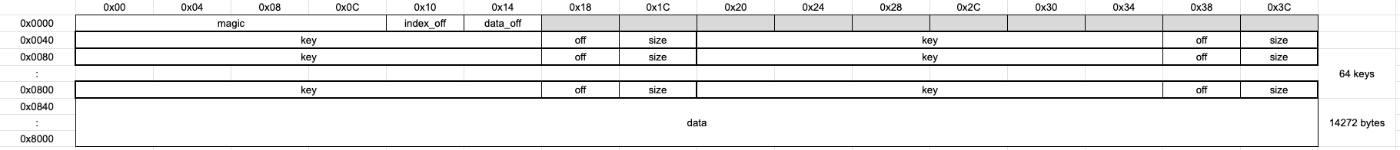

 EEPROMレイアウトEEPROMは書き込みはページ単位、読み出しはワード単位となります。AT24C256では1ページが64ワード、1ワードが8bitなので、1ページは64バイトになります。（オペレーションではワード単位で書き込みできますが、内部的にはページを書き換えています）
ということで、64バイトにアラインする形でレイアウトします。

まず最初の1ページはヘッダ領域とします。またKey-ValueペアのKeyは32バイトに保存し、最大64個とします。残りをデータ領域とします。

 実装それでは作っていきます。ソースコード用のGitリポジトリ（nvram）と、Yoctoで使用する際のリポジトリは分離する構成とします。このページではnvram部分の解説をします。
JSONファイルからKey-Valueペアを取得し、すべて書き込むnvram-write、Keyを指定してValueを取得するnvram-read、これらの共通する処理を実装するlibnvramの3つのコンポーネントを実装します。
まずnvramリポジトリを作成し、nvram-write、nvram-read、libnvramディレクトリを作成します。

 libnvramCで書きました。

 EEPROMデバイス周りほかのEEPROMデバイスを使用するかもしれないので、共通したEEPROMへの読み書き関数はeeprom.hに定義しておきます。それを特定のEEPROMデバイス（ここではAT24C256）専用のコードで実装します。これでincludeするヘッダとリンクするCコードを切り替えるだけで、呼び出し元としてはデバイスの差異を意識せずEEPROMへの読み書きを呼び出せることを意図しています。
eeprom.h（抜粋）
int eeprom_i2c_open(const char *device);
void eeprom_i2c_close(int i2c_fd);

int eeprom_page_write(int i2c_fd, uint16_t addr, char *buf);
int eeprom_page_read(int i2c_fd, uint16_t addr, char *buf);
i2c-devドライバを使用したEEPROMデバイス（AT24C256）へのwrite/read関数を用意します。まずヘッダでI2Cアドレスを指定します。このデバイスは電源投入時のA0/A1/A2のH/L状態でI2Cアドレスを変更できます。モジュールのピンヘッダをすべて抜いたのでアドレスは0x50になります。
 at24c256.h（抜粋）
#include "eeprom.h"

#ifndef A0
#define A0 0
#endif /* A0 */

#ifndef A1
#define A1 0
#endif /* A1 */

#ifndef A2
#define A2 0
#endif /* A2 */

#define EEPROM_ADDR ((0x05 << 4) | (A2 << 2) | (A1 << 1) | A0)
I2Cまわりの実装はi2c-devの普通の使い方になりますので説明は割愛します（at24c256.hのeeprom_i2c_open/close/write/read関数参照）。このEEPROMデバイス固有の処理としてページの読み書きをeeprom_page_write、eeprom_page_readに実装していきます。
ページを書き込むには、2バイトのEEPROMアドレスに続いてページ分のデータを書き込みます。簡単のためeeprom_page_write_data_tを作成し、値をセットしてchar配列にキャストしてI2Cに書き込んでいます。また書き込んだ後にデータシートにあるWrite Cycle Time（5Vの場合10ms）だけwaitしています。
ページを読み込むには、2バイトのEEPROMアドレスのみ書き込むとEEPROMデバイスがページサイズ分のデータを返してくるので読み込んでいきます。
 at24c256.h（抜粋）
typedef struct {
    char addr[EEPROM_ADDR_SIZE];
    char data[EEPROM_PAGE_SIZE];
} eeprom_page_write_data_t;

int eeprom_page_write(int i2c_fd, uint16_t addr, char *buf) {
  eeprom_page_write_data_t page_write_data;
  page_write_data.addr[0] = (char) ((addr >> 8) & 0xff);
  page_write_data.addr[1] = (char) (addr & 0xff);
  memcpy(page_write_data.data, buf, EEPROM_PAGE_SIZE);
  int ret;
  ret = eeprom_i2c_write(i2c_fd, EEPROM_ADDR, sizeof(eeprom_page_write_data_t), (char *) &page_write_data);
  if(ret < 0) {
    return ret;
  }
  // wait for write cycle time
  struct timespec write_cycle = {
    .tv_sec = 0,
    .tv_nsec = WRITE_CYCLE_TIME_MS * 1000000,
  };
  ret = nanosleep(&write_cycle, NULL);
  if(ret < 0) {
    return EEPROM_ERR;
  }
  return EEPROM_SUCCESS;
}

int eeprom_page_read(int i2c_fd, uint16_t addr, char *buf) {
  int ret;
  char _addr[] = {
    (char) ((addr >> 8) & 0xff),
    (char) (addr & 0xff),
  };
  ret = eeprom_i2c_write(i2c_fd, EEPROM_ADDR, EEPROM_ADDR_SIZE, _addr);
  if(ret < 0) {
    return ret;
  }
  ret = eeprom_i2c_read(i2c_fd, EEPROM_ADDR, EEPROM_PAGE_SIZE, buf);
  if(ret < 0) {
    return ret;
  }
  return EEPROM_SUCCESS;
}

 EEPROMレイアウト・Key-Valueストア周りここまででEEPROMのページの読み書きができるようになったので、EEPROMレイアウト・Key-Valueストアを実装していきます。
NVRAMのレイアウトはこのように実装しました。デバイス自身は256kbitなのですが、このうち最初の128kbitのみ使用します。これは現在それほどサイズが必要ないことと、将来的に運用中の更新などで2面持ちしたい場合があるかもしれない為の措置です。
 nvram.h（抜粋）
#define NVRAM_SIZE (128 * 1024 / 8)  // 128K

#define NVRAM_MAGIC_SIZE (16)
#define NVRAM_N_DATA (64)
#define NVRAM_KEY_SIZE (24)

typedef struct {
  char magic[NVRAM_MAGIC_SIZE];
  uint32_t index_off;
  uint32_t data_off;
  char pad[40];
} nvram_head_t;  // 64 bytes

typedef struct {
  char key[NVRAM_KEY_SIZE];
  uint32_t off;
  uint32_t size;
} nvram_index_t;  // 32 bytes

#define NVRAM_DATA_SIZE (NVRAM_SIZE - sizeof(nvram_head_t) - sizeof(nvram_index_t) * NVRAM_N_DATA)

typedef struct {
  nvram_head_t head;
  nvram_index_t index[NVRAM_N_DATA];
  char data[NVRAM_DATA_SIZE];
} nvram_t;
書き込みは、上記nvram_tをメモリ（スタックに置くには大きすぎるのでヒープに）上に構築した後、一度に連続してEEPROMに書き込んでいきます。
読み出しは、nvram_index_tをシーケンシャルに読み込んで、指定されたKeyと一致したらoffとsizeを使用してデータ領域から値を確保します。

 nvram-read指定された引数から、nvram_open→nvram_read→nvram_closeするだけのほぼラッパーです。

 nvram-write指定された引数から、JSONファイルをパースし、nvram_tを構築し、書き込んでいます。JSONファイルの読み出しにはnlohmann/jsonを使用しています。なので、nvram-writeだけC++です。

 使い方
 ビルド普通のcmakeなので以下のようにビルドします。
mkdir build
cd build
cmake ..
make
これでbuild下にlibnvram、nvram-read、nvram-writeディレクトリが作成され、その中に実行ファイルがビルドされます。以下のように実行できます。
 nvram-readコマンド
LD_LIBRARY_PATH=<libnvramへのフルパス>:$LD_LIBRARY_PATH ./nvram-read <キー>
 nvram-writeコマンド
LD_LIBRARY_PATH=<libnvramへのフルパス>:$LD_LIBRARY_PATH ./nvram-write -c <jsonファイルへのパス>
