[Package] GraphPlot.jl (v0.4.4) の plot パラメータ全部見る
GraphPlot.jlというよく使っているパッケージがあるのですが,ドキュメントが整備されていません.特にグラフのPlotを行うメインの関数である gplot() のパラメータを一覧にしてメモします (毎回ソースを見に行くのが面倒なので…).
環境
- Julia 1.6.0
- LightGraphs.jl v1.3.5
- GraphPlot.jl v0.4.4
- Compose.jl v0.9.2
- Colors v0.12.7
準備
パラメータを調べるために準備をします.
グラフデータの準備
直接プロットとは関係ないのですが,LightGraphs.jl に様々なグラフデータの生成法が実装されているいます.
- Barabási–Albert model: LightGraphs.SimpleGraphs.barabasi_albert(n, ne)
- Erdős–Rényi model: LightGraphs.SimpleGraphs.erdos_renyi(n, ne)
本稿では Erdős–Rényi model で適当なサイズのグラフ
レイアウト
レイアウト (layout) は,グラフ
- random layout
- spring layout
- circular layout
- shell layout
- spectral layout
適当な関数を呼んでください.本記事では次のようにspring layoutを利用しています.実はspring layoutはデフォルトの関数なので,明示的に与えなくても同じ結果になります.
using LightGraphs
using GraphPlot
using Compose
using Cairo # 保存用
using Colors # 色用
set_default_graphic_size(7cm, 7cm)
g = erdos_renyi(10, 15)
gplot(g, layout=spring_layout)

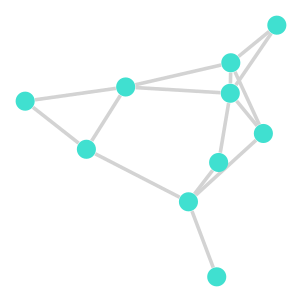

出力です.
描画全パラメータ
GraphPlot.jl の実装では
パラメータ | デフォルト値 | 意味 |
---|---|---|
NODESIZE |
ノードの最大描画サイズ | |
nodesize |
各ノードの描画サイズ | |
nodelabel |
nothing |
各ノードに描画されるラベル (ノード数だけ必要) |
nodelabelc |
colorant"black" |
各ノードラベルの色 |
nodelabeldist |
各ノードラベルがノード中心から描画される距離 | |
nodelabelangleoffset |
各ノードラベルの描画角度 | |
NODELABELSIZE |
ノードラベルの最大描画サイズ | |
nodelabelsize |
ノードラベルの描画サイズ | |
nodefillc |
colorant"turquoise" |
ノードの描画色 |
nodestrokec |
nothing |
ノード縁の描画色 |
nodestrokelw |
ノード縁の太さ | |
edgelabel |
[] |
各エッジに描画されるラベル (エッジ数だけ必要) |
edgelabelc |
colorant"black" |
エッジラベルの描画色 |
edgelabeldistx, edgelabeldisty |
各エッジラベルがエッジ中心から描画される距離 | |
EDGELABELSIZE |
エッジラベルの最大描画サイズ | |
edgelabelsize |
エッジラベルの描画サイズ | |
EDGELINEWIDTH |
エッジの最大描画太さ | |
edgelinewidth |
エッジの描画太さ | |
edgestrokec |
colorant"lightgray" |
エッジの描画色 |
arrowlengthfrac |
エッジ長さのうち有向エッジの矢印頭部分の比率 | |
arrowangleoffset |
矢印描画の広さ角度 | |
linetype |
straight |
エッジの描画を直線・曲線 (curve ) にします |
outangle |
エッジが曲線のときの出る角度を変更します |
描画作例
ノードやエッジの大きさについて
全部大文字のパラメータと小文字のパラメータが入り乱れています.具体的な実装はこのような形で,ノードやエッジの情報が拡大縮小されています.これは Compose.jl
を利用することが原因だと思います.適当にいじってください.むちゃくちゃ調整面倒なんで,適当にイジってください.
max_nodesize = NODESIZE / maximum(nodesize)
nodesize *= max_nodesize
max_edgelinewidth = EDGELINEWIDTH / maximum(edgelinewidth)
edgelinewidth *= max_edgelinewidth
max_edgelabelsize = EDGELABELSIZE / maximum(edgelabelsize)
edgelabelsize *= max_edgelabelsize
max_nodelabelsize = NODELABELSIZE / maximum(nodelabelsize)
nodelabelsize *= max_nodelabelsize

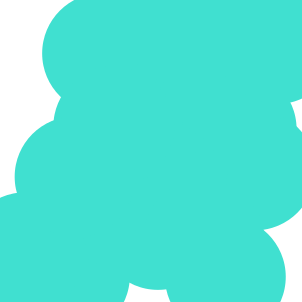

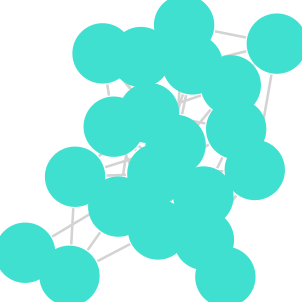

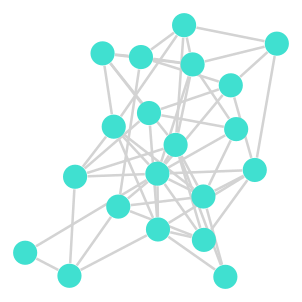

デフォルト | NODESIZE=0.5 |
NODESIZE=0.25 |
NODESIZE=0.01 |
---|---|---|---|
ノード/エッジラベル
ノードとエッジの個数分だけ与えてあげましょう.
# ノードのみ
sg = spring_layout(g)
fixed_layout = g -> sg # 毎回位置が変わらないように固定します
gplot(g, nodelabel=1:nv(g), layout=fixed_layout)
# ノード,エッジ
gplot(g, nodelabel=1:nv(g), edgelabel=1:ne(g), layout=fixed_layout)
出力は次のようになります.

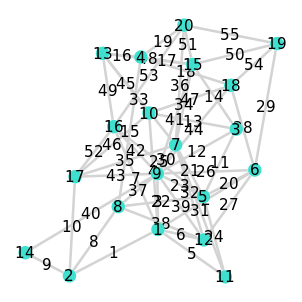

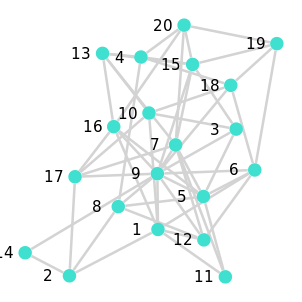

デフォルト | nodelabel | nodelabel + edgelabel |
---|---|---|
ノード/エッジの色・位置情報
ノードラベルが頂点に重なっているとウザいときがあるので,ずらすには dist です.表示位置を回転させるのは angleoffset です.ついでに特別に 20
のノードだけ色を変えたり,縁をいじったりするのもやってみましょう.エッジをいじる場合もだいたい同じです.
# デフォルト
gp = gplot(g, nodelabel=1:nv(g), layout=fixed_layout)
# 距離を離す
gp = gplot(g, nodelabel=1:nv(g), nodelabeldist=3,
layout=fixed_layout)
# 回転させる (π)
gp = gplot(g, nodelabel=1:nv(g), nodelabeldist=3,
nodelabelangleoffset=π, layout=fixed_layout)
# 20のノードだけ色を変える
nc = [(i == 20) ? colorant"tomato" : colorant"white" for i in 1:nv(g)]
gp = gplot(g, nodelabel=1:nv(g), nodelabeldist=3,
nodelabelangleoffset=π, nodefillc=nc,
layout=fixed_layout)

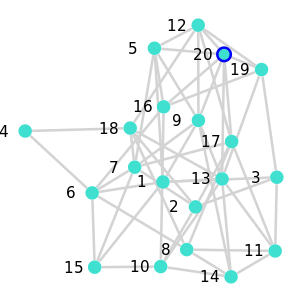

# 20のノードの縁を青色にする
nslw = [(i == 20) ? 2.0 : 0.0 for i in 1:nv(g)]
gp = gplot(g, nodelabel=1:nv(g), nodelabeldist=3,
nodelabelangleoffset=π, nodestrokelw=nslw,
nodestrokec=colorant"blue", layout=fixed_layout)

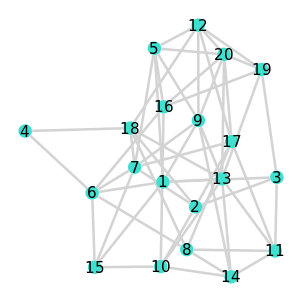

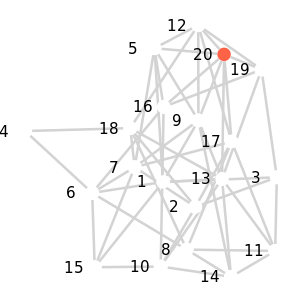

デフォルト | 距離を離す | 回転させる | 色を変える | ノードの縁を塗る |
---|---|---|---|---|
エッジを直線・曲線切り替える
実装のコメントなどで説明されていませんが,実装上は用意されています.
# デフォルト
gp = gplot(g, nodelabel=1:nv(g), layout=fixed_layout)
# 曲線エッジ
gp = gplot(g, nodelabel=1:nv(g), layout=fixed_layout, linetype="curve")
# 曲線エッジ (抑え気味)
gp = gplot(g, nodelabel=1:nv(g), layout=fixed_layout, linetype="curve", outangle=π/18)

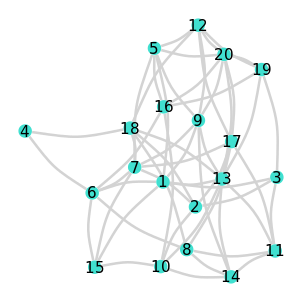

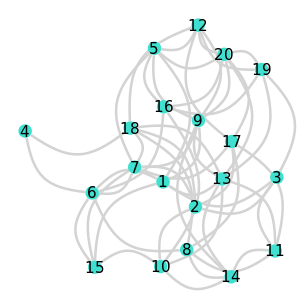

デフォルト | 曲線エッジ | 曲線エッジ (抑え気味) |
---|---|---|
有向グラフの例
作ってみましょう.nodestokelw
はなぜか実装上は EDGELINEWIDTH
に律速されるので気をつけましょう.
# ただのグラフ ([1, 2, 3]と[0, 0, 0]がx/y座標です)
gg = DiGraph(3)
add_edge!(gg, 1, 2)
add_edge!(gg, 2, 3)
p = gplot(gg, [1, 2, 3], [0, 0, 0], nodelabel=["A", "B", "C"], nodefillc=colorant"tomato",
nodestrokelw=0.1, EDGELINEWIDTH=0.5, nodestrokec=colorant"black",
edgestrokec=colorant"black")
# エッジの頭を調整したグラフ
p = gplot(gg, [1, 2, 3], [0, 0, 0], nodelabel=["A", "B", "C"], nodefillc=colorant"tomato",
nodestrokelw=0.1, EDGELINEWIDTH=0.5, nodestrokec=colorant"black",
edgestrokec=colorant"black", arrowlengthfrac=0.3)
p
結果を見てみます.エッジの種類 (塗られた矢印など) は今の所変えられなさそうです.
ただのグラフ | 調整したグラフ |
---|---|
まとめ
以上使いそうなパラメータを (ほぼ) 全てまとめました.
