実務レベルのAWS Webアプリ構築ハンズオン

2025/05/06に公開
こんにちは、フリーランスエンジニアのたいち（@taichi_hack_we）です。

今回は前回の記事↓で作成したKotlin、Spring BootバックエンドAPIを使って上記の実務レベルAWS構成でWebアプリを構築していきます。
https://zenn.dev/taichi_hack_we/articles/84c623ebee9e86

 検証環境、本番環境アカウントを用意して1ユーザーアカウントでログインできるようにする下記記事にそって、1つのIdentity Centerユーザーアカウントで検証環境と本番環境それぞれのAWSアカウントにログインできるようにしましょう。検証、本番アカウントを分ける理由は全環境を1つのアカウントで構築すると各環境のAWSリソースが混在して管理が面倒だからです。
また環境ごとにユーザID、パスワード、多要素認証を用意するのが手間なので、1ユーザアカウントで各環境のAWSアカウントにログインできるようにします。
https://techblog.ap-com.co.jp/entry/2024/04/11/090357
以下の内容で設定してください。
Identity Centerユーザー
ユーザー名：任意の値 ex.taichi
多要素認証：ON

AWS Organizationsの検証環境用AWSアカウント
AWSアカウント名：aws-practice-stg
IAMロール名：OrganizationAccountAccessRole(デフォルトのまま)

AWS Organizationsの本番環境用AWSアカウント
AWSアカウント名：aws-practice-prd
IAMロール名：OrganizationAccountAccessRole(デフォルトのまま)

AWS Organizationsの組織構造：Root > aws-practice > aws-practice-prdとaws-practice-stg
Identity Centerの検証環境用許可セット
ポリシー：AdministratorAccess
許可セット名：aws-practice-stg

Identity Centerの本番環境用許可セット
ポリシー：AdministratorAccess
許可セット名：aws-practice-prd

Identity Centerの検証環境用AWSアカウントへのユーザー、許可セット割り当て
ユーザー：Identity Centerで作成したユーザー ex.taichi
許可セット：aws-practice-stg

Identity Centerの本番環境用AWSアカウントへのユーザー、許可セット割り当て
ユーザー：Identity Centerで作成したユーザー ex.taichi
許可セット：aws-practice-prd

!AWSリソースに付ける環境名はsuffixで本番：-prd、検証：-stgと統一すると管理しやすいです
検証、本番の許可セットポリシーが同じAdministratorAccessなのに検証、本番で許可セットをそれぞれ用意している理由は、ログイン後のAWSマネジメントコンソールで許可セット名が表示されるためです。aws-practice-stgのように許可セット名に環境名が含まれていれば、自分が今いる環境がひと目でわかります。

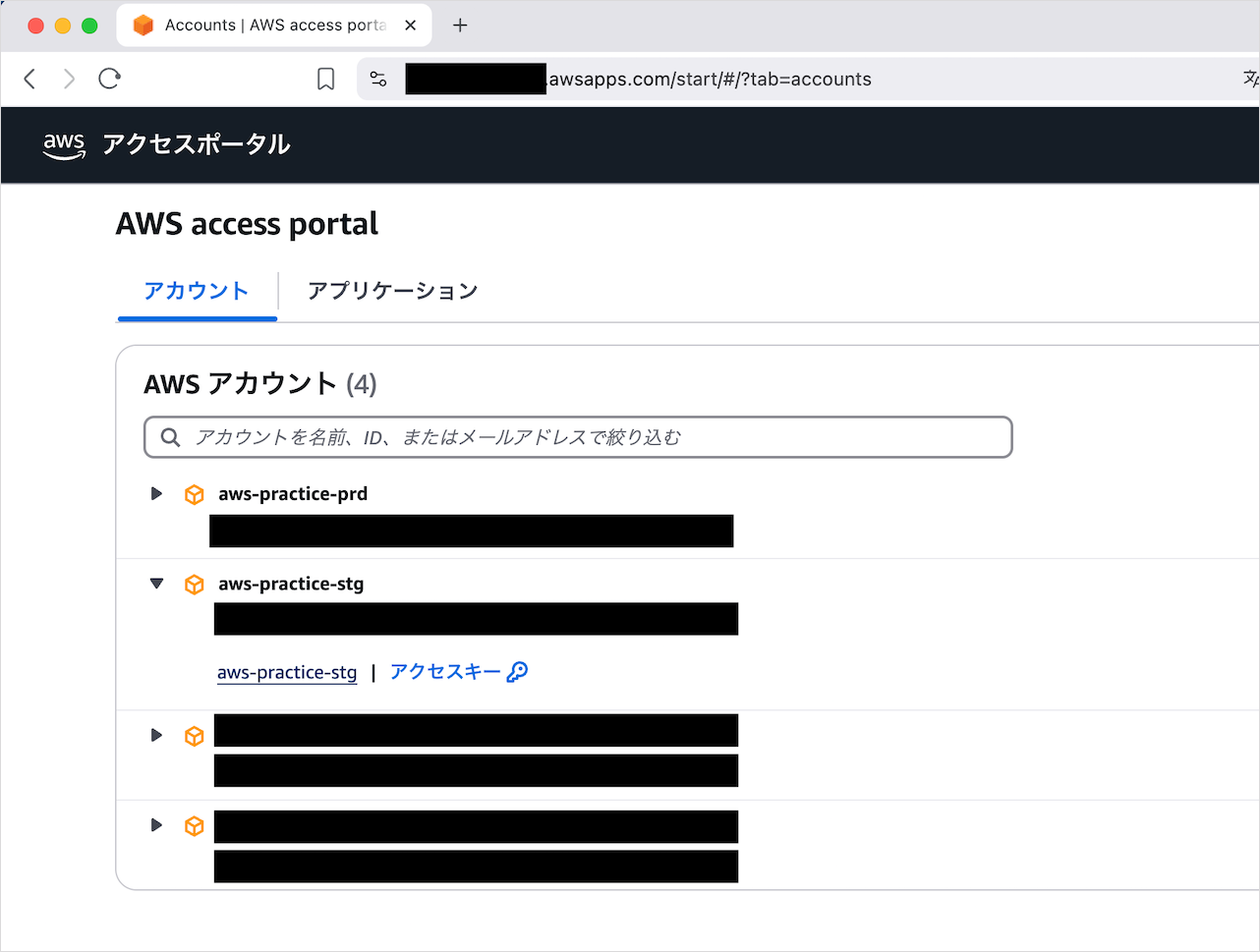

上記の設定が完了すると以下手順で各環境にログインできるようになります。

https://{固有のID}.awsapps.com/start/#/?tab=accountsでAWS access portalへアクセス
ユーザID、パスワードでログイン
AWS access portalから好きな環境へ入る
環境を切り替えたいときは再度AWS access portalから好きな環境へ入ります。
!以降の操作は特に記載がない限りaws-practice-stgアカウントで実施してください。セキュリティのため、ルートアカウントは最初に必要なユーザー、アカウントを作成するとき以外使いません。

 aws-practice-stgアカウントのリージョンを東京にするaws-practice-stgにログインしたら、最初に画面右上から東京 ap-northeast-1リージョンを選択します。
以降のAWSリソースは特に記載がない限り東京リージョンで作成してください。

 AWS CLIを使えるようにするAWS環境構築でAWS CLIを使う場面があるので設定します。

 AWS CLI用のIAMユーザー作成以下の設定でAWS CLI用のIAMユーザーを作成しましょう。
ユーザー名：aws-practice-terraform-stg
AWS マネジメントコンソールへのユーザーアクセスを提供する：チェックなし
許可ポリシー：AdministratorAccess
ユーザー名がaws-practice-terraform-stgなのは、これから構築するAWS構成をTerraform管理するときにも使うユーザーだからです。マネジメントコンソールへのアクセスはセキュリティのために提供しません。さまざまなAWSリソースを扱うのでAdministratorAccess権限を設定します。

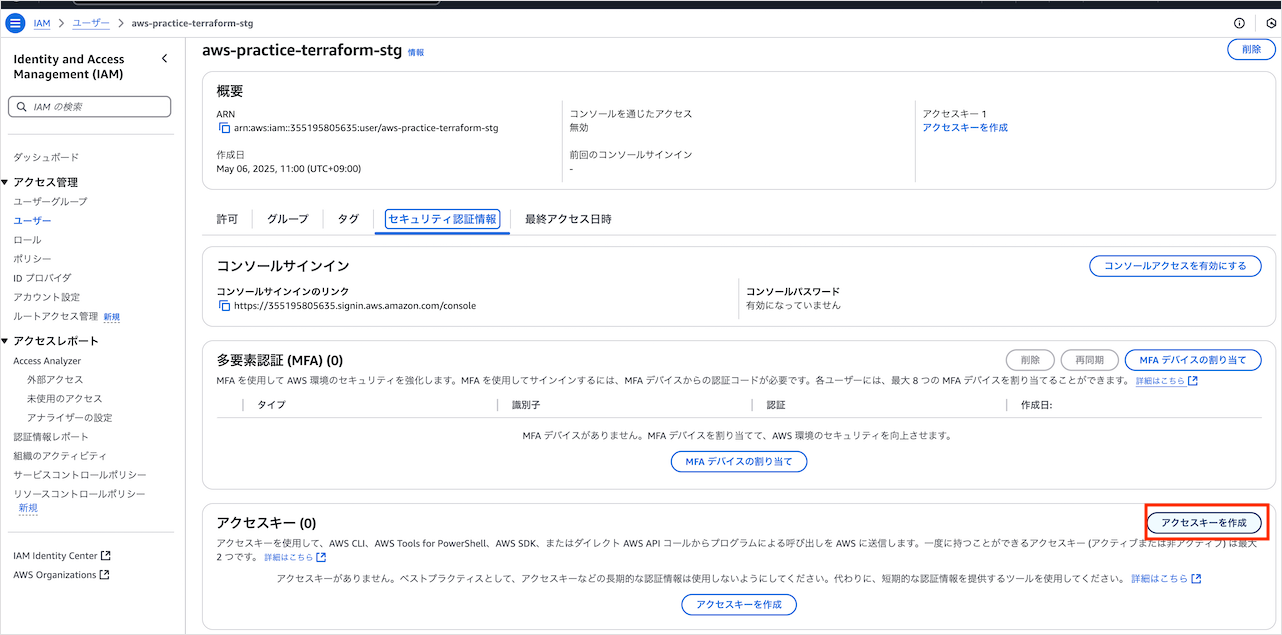

 IAMユーザーのアクセスキー作成自分のPCからAWSリソースへアクセスするためのアクセスキーを作成します。
ユースケースにコマンドラインインターフェースを選択し、アクセスキーのcsvファイルをダウンロードして完了をしましょう。csvファイルはIAMユーザーを使うために必要なので保管してください。
!多要素認証は設定しません。設定するとAWS CLIやTerraformで数分ごとに多要素認証を求められて面倒だからです。マネジメントコンソールへのアクセスができないユーザーなので、セキュリティリスクもアクセスできるユーザーよりは低いです

 AWS CLIの設定
 ACS CLIのインストールAWS CLIのインストールは公式ドキュメントの手順でも良いのですが、homebrewを使えば以下のコマンドで一発です。
brew install awscli
インストールが成功すれば以下のコマンドが実行できます。
aws --version

aws-cli/2.24.27 Python/3.12.9 Darwin/24.4.0 source/arm64
バージョンアップやアンインストールもhomebrewで簡単にできます。

 AWS CLI設定ファイルの作成aws configureコマンドで対話形式でAWS CLIの設定ファイルを作成できます。以下の設定をしましょう。
aws configure

AWS Access Key ID [None]: アクセスキーのcsvファイルのAccess key ID
AWS Secret Access Key [None]: アクセスキーのcsvファイルのSecret access key
Default region name [None]: ap-northeast-1
Default output format [None]: json
設定が完了すると~/.aws/credentialsと~/.aws/configの2つのファイルが作成されます。

 ~/.aws/credentialsの更新credentialsファイルを開きます。
code ~/.aws/credentials
!私はcodeコマンドでVSCodeが開く設定をしています
credentials
[default]
aws_access_key_id = アクセスキーのcsvファイルのAccess key ID
aws_secret_access_key = アクセスキーのcsvファイルのSecret access key
credentialsはIAMユーザーのアクセスキーを管理するファイルです。AWS CLIで使いたいユーザーやアクセスキーが増えたらcredentialsに追記します。
[default]はデフォルトで使われるユーザーなので、わかりやすく[aws-practice-terraform-stg]に更新しましょう。

 ~/.aws/configの更新configファイルを開きます。
code ~/.aws/config
config
[default]
region = ap-northeast-1
output = json
configにはリージョンとAWS CLIの出力形式が管理されています。configは[default]を[profile aws-practice-terraform-stg]に更新しましょう。これでcredentialsのaws-practice-terraform-stgとconfigの[profile aws-practice-terraform-stg]がひも付きます。

 AWS CLIの動作確認AWS_PROFILEという環境変数にcredentialsで設定したユーザー名を設定すると、AWS CLIがcredentialsとconfigの内容を読み込みます。
export AWS_PROFILE=aws-practice-terraform-stg
AWS_PROFILEの設定ができたら以下のコマンドでAWS CLIが使えるか試しましょう。
aws iam list-users --output table

-------------------------------------------------------------------------------
|                                  ListUsers                                  |
+-----------------------------------------------------------------------------+
||                                   Users                                   ||
|+------------+--------------------------------------------------------------+|
||  Arn       |  arn:aws:iam::{ユーザーID}:user/aws-practice-terraform-stg　　 ||
||  CreateDate|  2025-05-06T02:00:18+00:00                                   ||
||  Path      |  /                                                           ||
||  UserId    |  ユーザーID                                                　　||
||  UserName  |  aws-practice-terraform-stg                                  ||
|+------------+--------------------------------------------------------------+|

 AWS_PROFILEの自動設定direnvでaws-practiceディレクトリではAWS_PROFILE=aws-practice-terraform-stgが環境変数として自動設定されるようにします。direnvについて詳しく知りたい方は以下の記事を参考にしてください。
https://zenn.dev/masuda1112/articles/2024-11-29-direnv
まずはaws-practiceディレクトリでdirenvの設定をします。
cd {aws-practiceへのパス}
direnv allow
作成されたaws-practice/.envrcに以下を追記しましょう。
export AWS_PROFILE=aws-practice-terraform-stg
再度direnv allowで追記した内容を使えるようにします。その後、別のディレクトリから再度aws-practiceディレクトリへ移動し、環境変数が自動設定されるか確認しましょう。
cd ..
cd aws-practice
echo $AWS_PROFILE
aws-practice-terraform-stgが表示されればOKです。

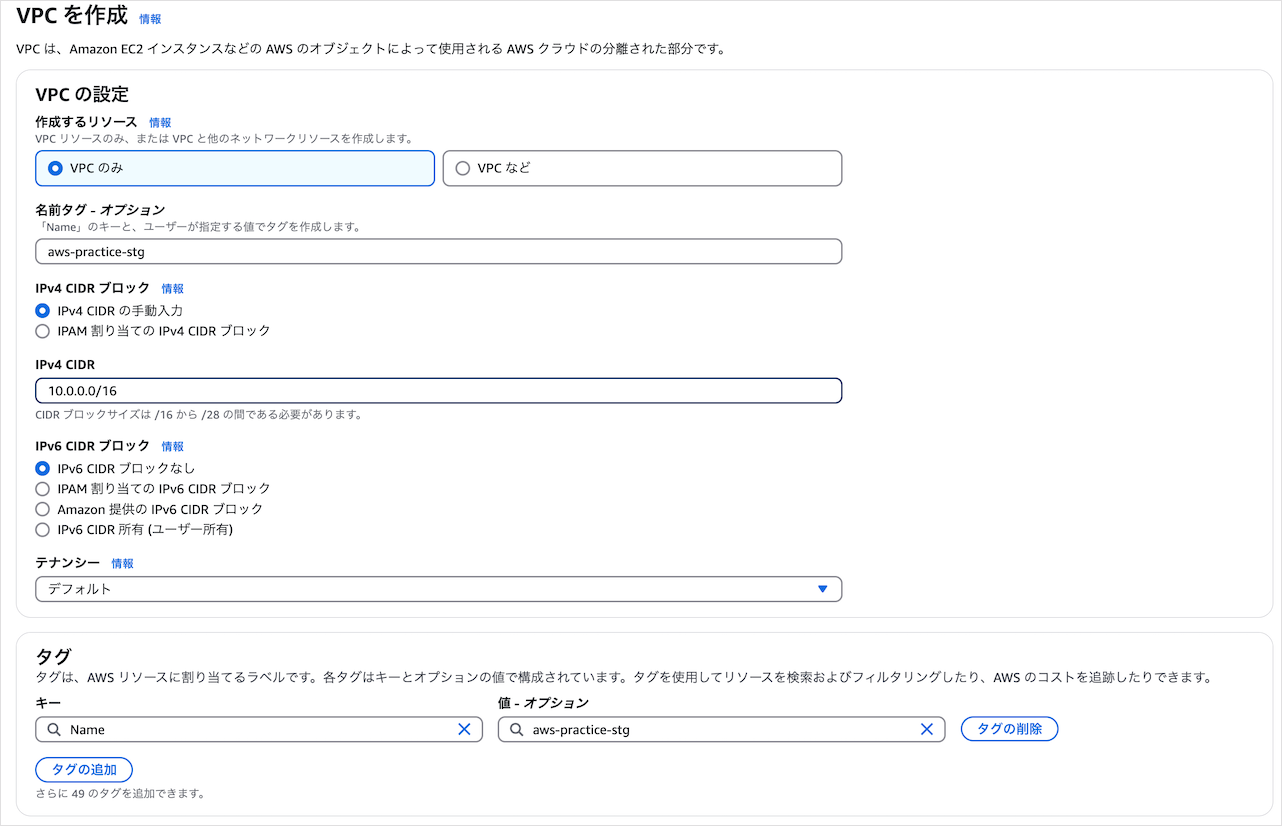

 VPC作成AWSのプライベートなネットワークであるVPCを作成します。設定内容は以下のとおり。
IPv4 CIDRは10.0.0.0/16がネットワーク部が最も小さくなる設定値です。ネットワーク部を最小にすることで、VPC内により多くのIPアドレスを作成できます。
複数のVPCが必要な場合や小規模なサービスの場合は、ネットワーク部を大きく設定します。ネットワーク部を大きくするとIPアドレス空間が小さくなって攻撃対象領域が減ります。
VPCが作成できたら編集から
DNS解決を有効化
DNSホスト名を有効化
のチェックをONにしてください。
DNSホスト名が有効化されていないと、VPC内のAWSリソースにホスト名が付与されません。するとECSタスクが別のECSタスクと通信時に名前解決ができないといった障害が起こります。

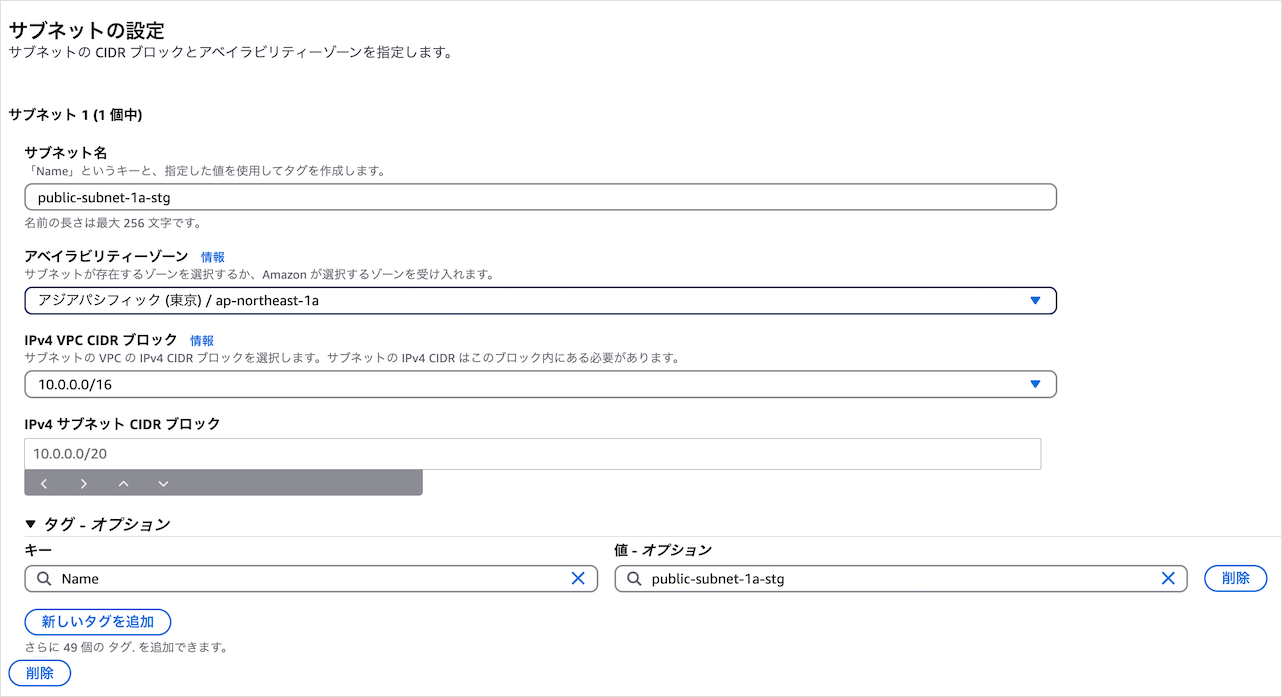

 サブネット作成作成したVPC内に4つのサブネットを作成します。
public-subnet-1a-stg
アベイラビリティゾーン：ap-northeast-1a
IPv4 VPC CIDRブロック：10.0.0.0/18

public-subnet-1c-stg
アベイラビリティゾーン：ap-northeast-1c
IPv4 VPC CIDRブロック：10.0.64.0/18

private-subnet-1a-stg
アベイラビリティゾーン：ap-northeast-1a
IPv4 VPC CIDRブロック：10.0.128.0/18

private-subnet-1c-stg
アベイラビリティゾーン：ap-northeast-1c
IPv4 VPC CIDRブロック：10.0.192.0/18

VPCの10.0.0.0/16を4つのサブネットに分割する計算は以下のとおり。
VPC内のIPアドレス数は2^16=65536個
4サブネットに分割するので1サブネットのIPアドレス数は65536/4=16384
1サブネットのIPアドレス数が16384=2^14なので、サブネットのCIDRは/18
VPCのCIDR/16とサブネットの/18の差分は2。2ビットでの2進数は00、01、10、11
第3オクテットの1、2ビット目が00、01、10、11なので10進数に直すと0、64、128、256

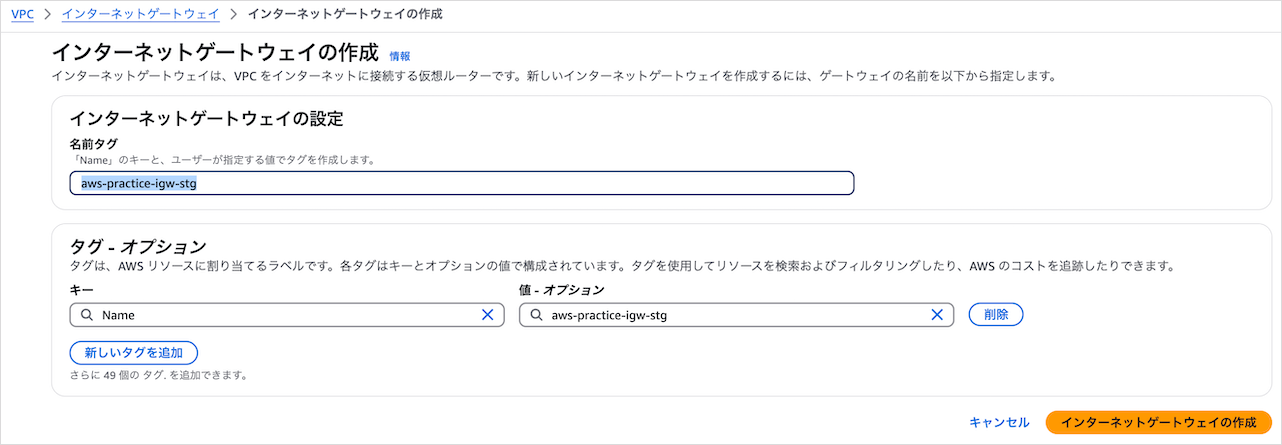

 インターネットゲートウェイ作成パブリックサブネットのAWSリソースをインターネットにつなげるためにはインターネットゲートウェイが必要です。aws-practice-igw-stgという名前タグで作成してください。

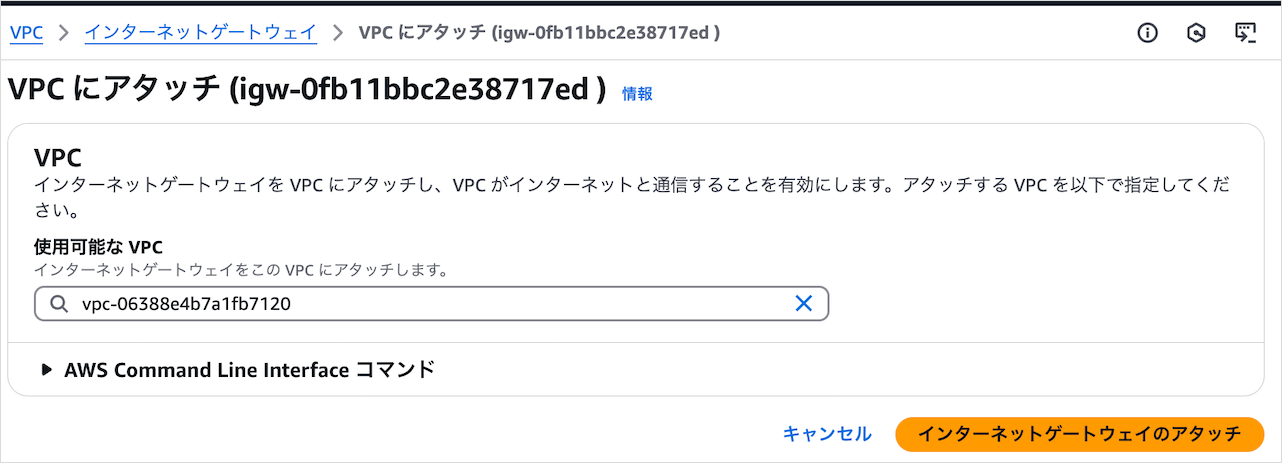

作成したインターネットゲートウェイをVPCaws-practice-stgにアタッチしましょう。

 NATゲートウェイについて理解する
 役割と使用例NATゲートウェイはサブネットから外への通信のみ許可します。許可された通信のresponseも許可されます。ですがインターネットゲートウェイと違い、外からサブネットへの通信は許可されません。
なのでプライベートサブネットのAWSリソースのセキュリティを保ちつつ、サブネット外と通信したいときに使います。たとえばプライベートサブネットのECSタスクがNAT経由でECRにアクセスするといった使い方ができます。

 コスト対策NATゲートウェイは1時間あたり$0.062、処理データ1GBあたり$0.062のコストがかかります。1ドル150円で計算すると、つけっぱなしで処理データが0でも月7000円弱の費用です。
個人利用で月7000円はキツいので、本記事ではコストが10分の1ほどになるNATインスタンスを使います。他のコスト対策として、難易度は上がりますがVPC Endpointを使う方法もあります。
!実務ではフルマネージドなNATゲートウェイを使うことがほとんどです

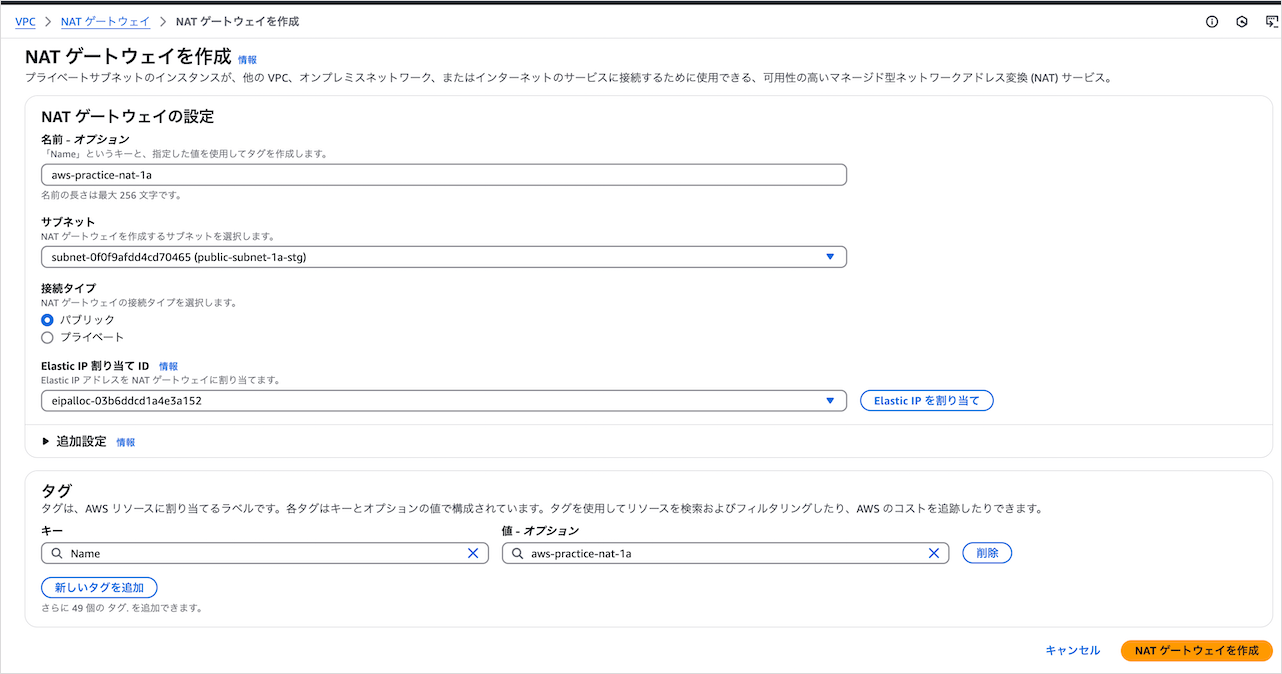

 NATゲートウェイの設定例実務で扱えるようになるため、NATゲートウェイの設定を理解しましょう。本記事のAWS構成でNATゲートウェイを使う場合、以下の設定になります。
名前：aws-practice-nat-1a
サブネット：public-subnet-1a-stg
接続タイプ：パブリック
Elastic IP割り当てID：あり
タグ：Name aws-practice-nat-1a(自動入力される)
プライベートサブネットのAWSリソースのインターネット接続が目的の場合、NATゲートウェイはパブリックサブネットに配置します。通信がプライベートサブネット → NAT → インターネットの順に流れるためです。

またElastic IPの割り当ても必須です。インターネット通信のためにはパブリックなIPアドレスが必要だからです。
!設定の理解が目的なので実際にNATゲートウェイを作成する必要はありません

 AWSのベストプラクティスは複数AZでの冗長化推奨NATゲートウェイはAZ内で冗長化されているので、使っているNATで障害が起きてもシステムを維持できます。ただAZ障害が起こるとプライベートサブネットのAWSリソースは全てNATを介した通信ができなくなります。そのためAWSのベストプラクティスとして複数AZでのNAT冗長化が推奨されています。

 NATインスタンス作成

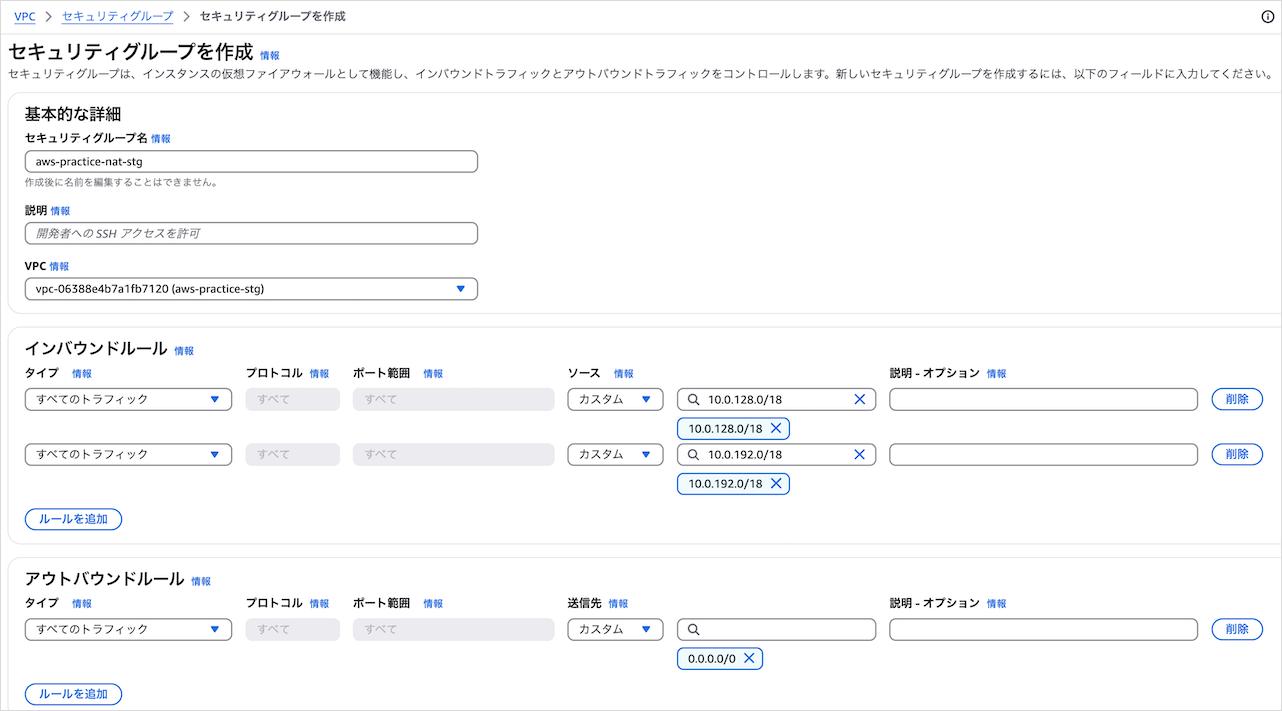

 セキュリティグループ作成NATインスタンス用のセキュリティグループを作成します。以下のようにプライベートサブネットからのインバウンド通信を許可します。
セキュリティグループ名：aws-practice-nat-stg
説明：Managed by Terraform
VPC：aws-practice-stg
インバウンドルール1つめ
タイプ：すべてのトラフィック
ソース：カスタム 10.0.128.0/18(private-subnet-1a-stgのIP)

インバウンドルール2つめ
タイプ：すべてのトラフィック
ソース：カスタム 10.0.192.0/18(private-subnet-1c-stgのIP)

アウトバウンドルール(デフォルト)
タイプ：すべてのトラフィック
送信先：カスタム 0.0.0.0/0

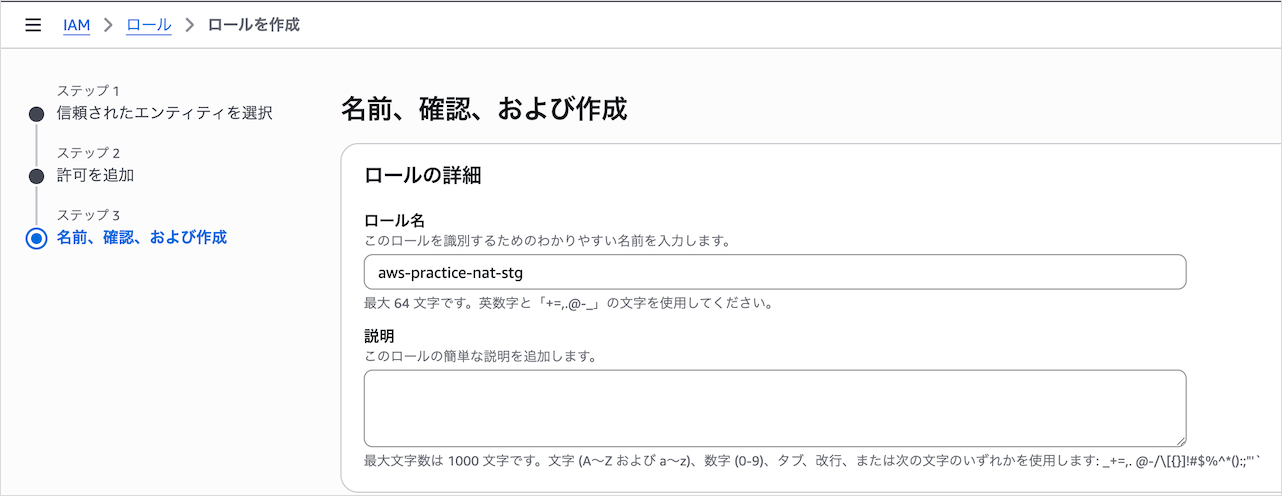

 NATインスタンスにSession ManagerでアクセスするためのIAMロールを設定AmazonSSMManagedInstanceCoreポリシーを持ったIAMロールを作成します。このロールはあとでNATインスタンスに設定します。
AmazonSSMManagedInstanceCoreポリシーを持ったIAMロールが必要な理由はNATインスタンスにSession Managerで接続するのに必要だからです。IAMロールの設定内容は以下のとおり。
信頼されたエンティティタイプ：AWSのサービス
サービスまたはユースケース：EC2
許可ポリシー：AmazonSSMManagedInstanceCore
ロール名：aws-practice-nat-stg
!NATインスタンスにSSH接続することも可能です。ですが22番ポート開放とSSHキーが不要という点でSession Managerの方がセキュアです

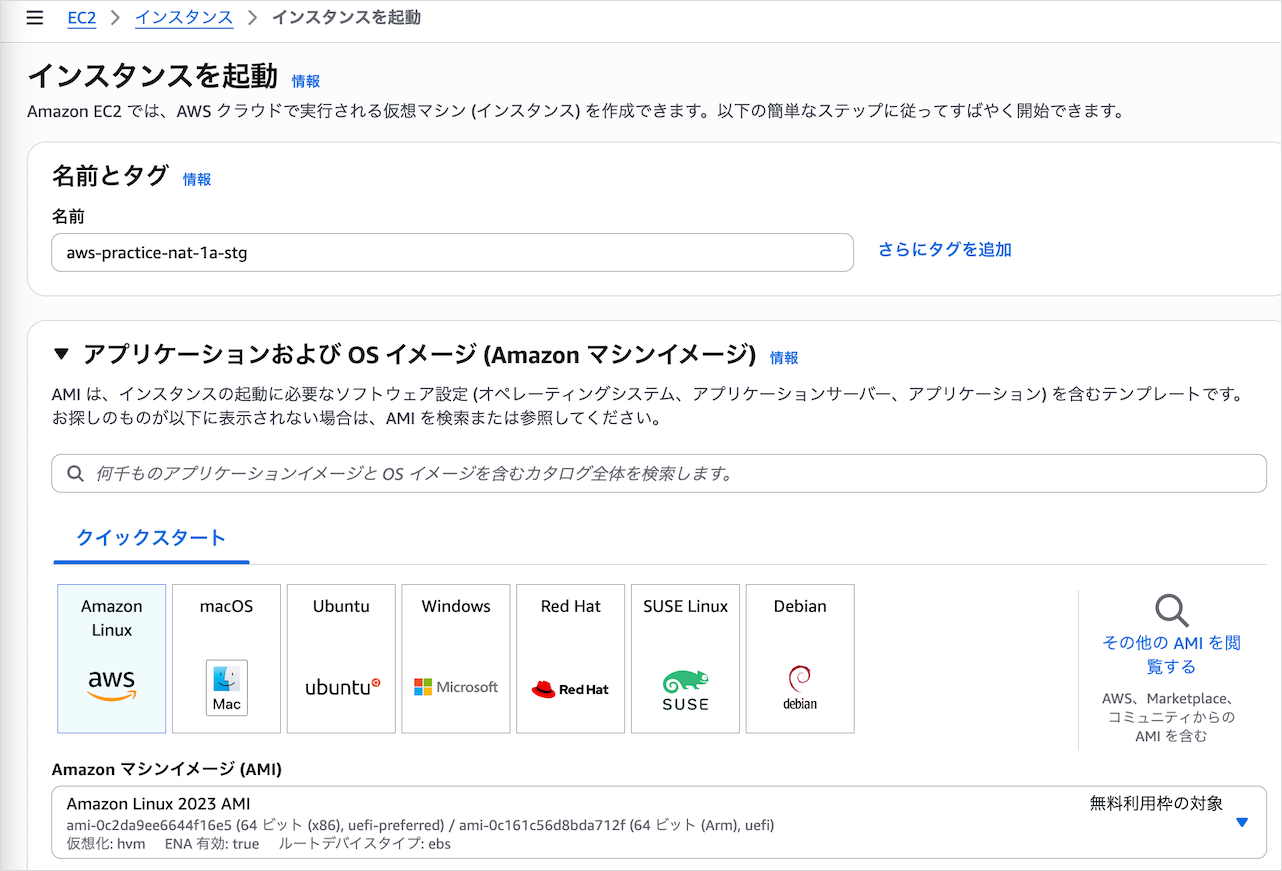

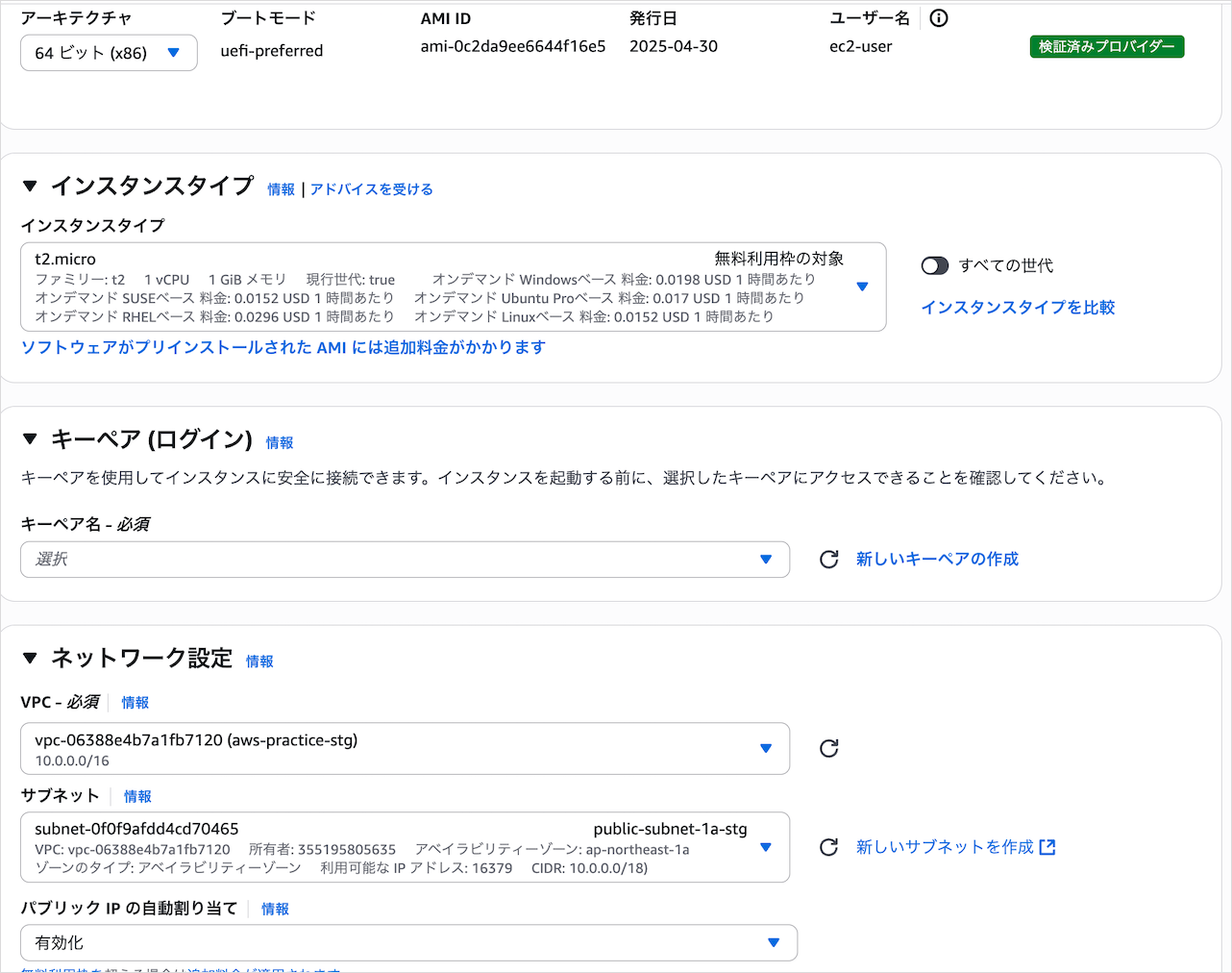

 EC2インタンス作成NATインスタンスとして使うEC2インスタンスを以下設定で作成します。
名前：aws-practice-nat-1a-stg
AMI：Amazon Linux 2023 AMI
アーキテクチャ：64ビット(x86)
インスタンスタイプ：t2.micro
VPC：aws-practice-stg
サブネット：public-subnet-1a-stg
パブリックIPの自動割り当て：有効化
セキュリティグループ：aws-practice-nat-stg
IAMインスタンスプロフィール：aws-practice-nat-stg
IAMインスタンスプロフィールでSession ManagerでアクセスするためのIAMロールを使っています。EC2インスタンスに直接IAMロールは紐づけられません。代わりにIAMロールが入ったIAMインスタンスプロフィールを紐づけます。
!IAMインスタンスプロフィールはマネジメントコンソールでEC2用のIAMロール作成時に自動生成されます
また未使用時にNATインスタンスを停止すればコスト削減ができます。
実務でNATインスタンスを使う場合、Elastic IPをつけるのが一般的です。インスタンス起動のたびにIPアドレスが変わると運用に影響が出るためです。ただ本記事ではコスト削減のためにElastic IPをつけません。

 Session Managerによる接続確認EC2インスタンスが実行中になったら、Session Managerで接続できるか確認してください。以下のような画面が表示できればOKです。

 EC2でNATの設定をするEC2をNATとして動かすため、Session ManagerでEC2に入り、以下の記事にそって設定をしてください。
実施するのは、
NAT AMIを作成する
送信元/送信先チェックを無効にする
の手順です。
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/work-with-nat-instances.html#create-nat-ami

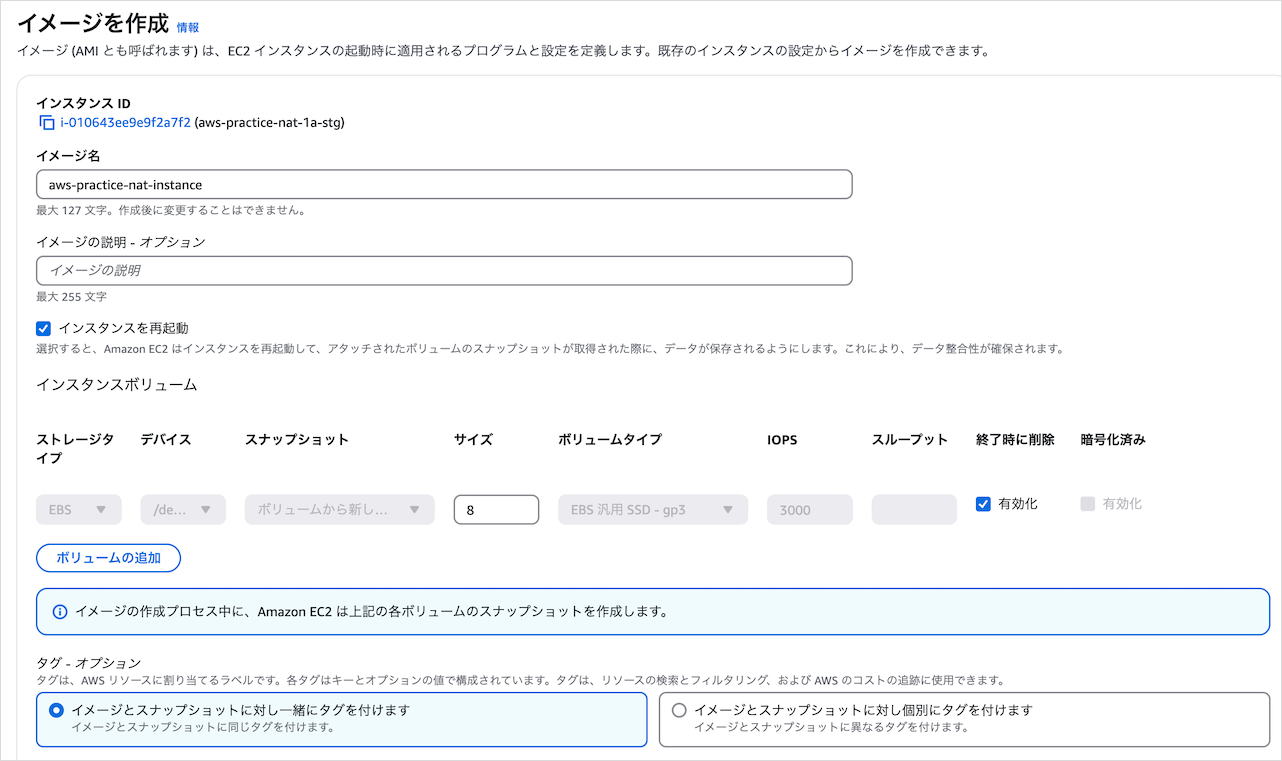

NATの設定ができたら設定済のEC2からAMIを作成します。本番環境のNATインスタンスで使うためです。設定内容は以下のとおり。

 NATインスタンスの動作確認NATインスタンスの動作確認は参考記事のNATインスタンスをテストするの手順でできます。
また本記事の後半で書いているECSタスクの起動が正常にできれば、NATインスタンスの動作確認にもなります。ECSタスクの起動時はECRからのDockerイメージ取得などの外部通信が発生するからです。

 ルートテーブル作成

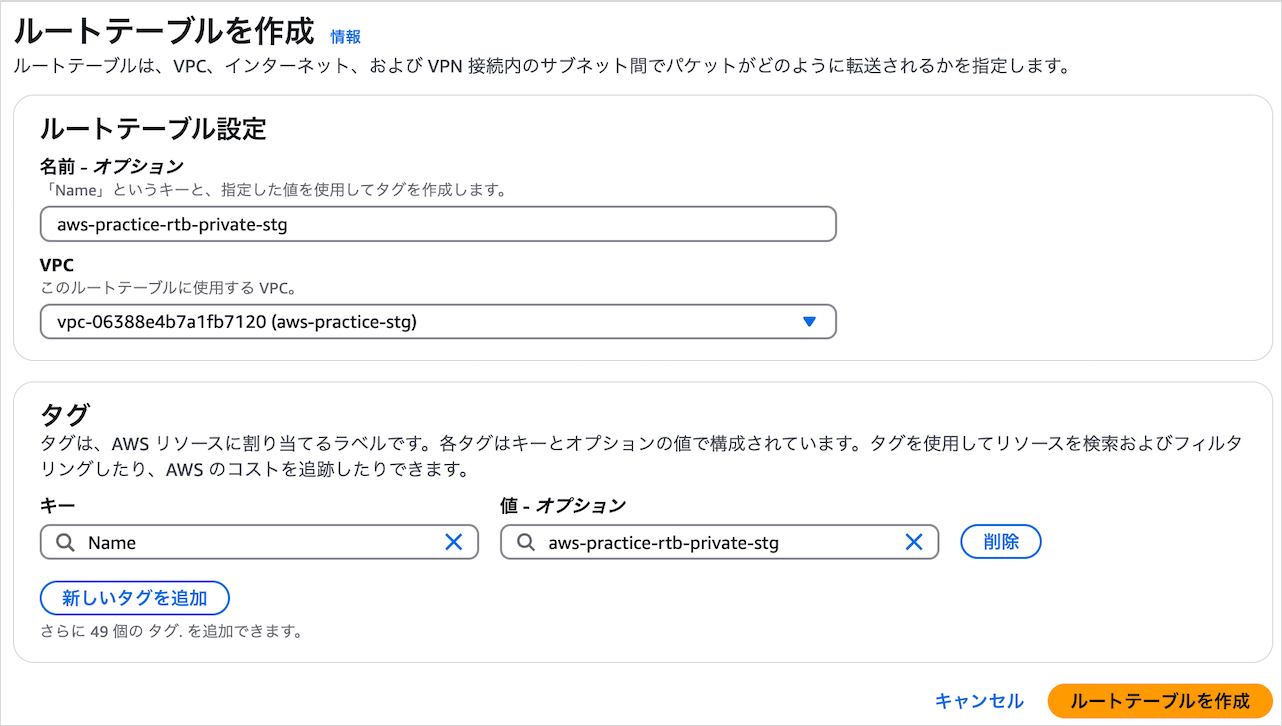

 プライベートサブネット用以下設定でルートテーブルを作成します。
名前：aws-practice-rtb-private-stg
VPC：aws-practice-stg
そして0.0.0.0/0をNATインスタンスに向けたルートを追加します。

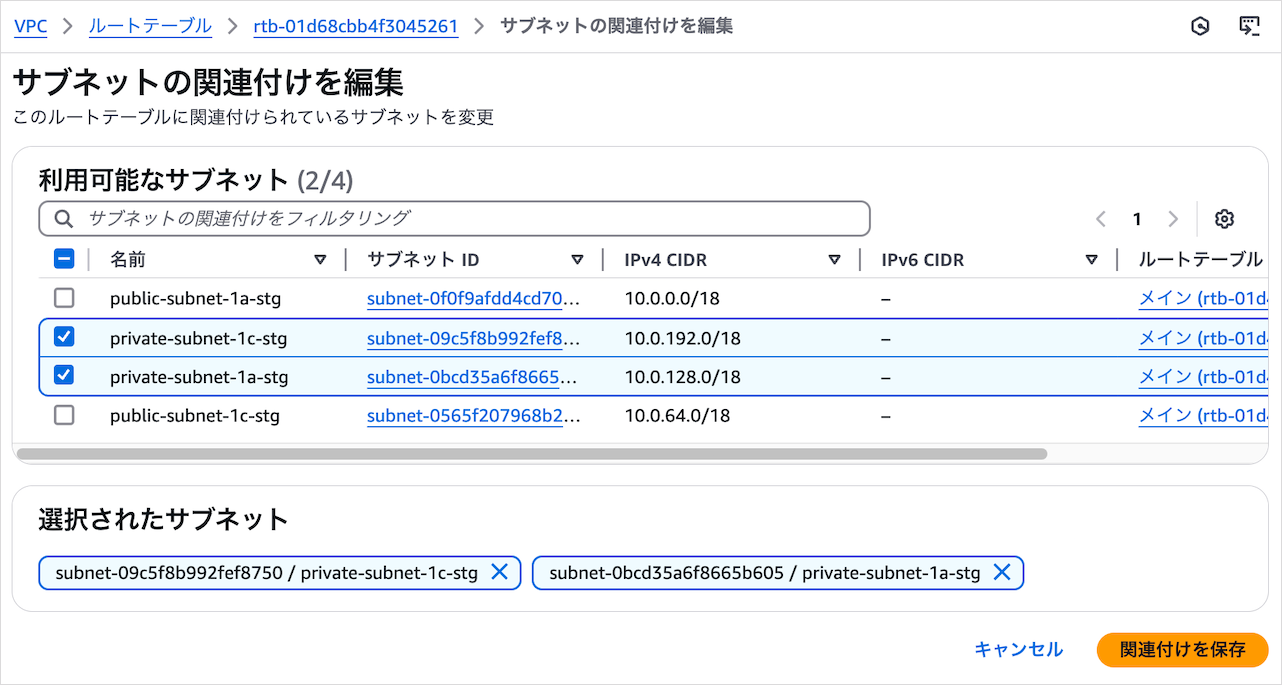

作成したルートテーブルをプライベートサブネットに関連付けましょう。

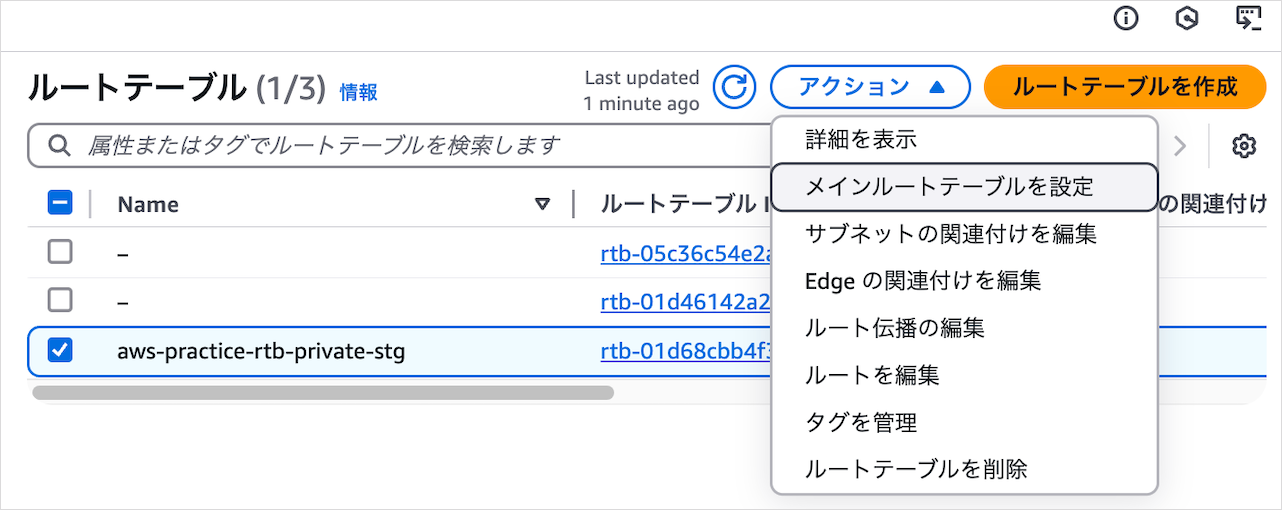

作成したプライベートサブネット用ルートテーブルをメインルートテーブルにしておくと、サブネット作成時のデフォルトルートテーブルになります。サブネットとルートテーブル関連付けを忘れても通信がインターネットに向かないので安全です。

 パブリックサブネット用以下設定でルートテーブルを作成します。
名前：aws-practice-rtb-public-stg
VPC：aws-practice-stg
そして0.0.0.0/0インターネットゲートウェイに向けたルートを追加します。
作成したルートテーブルをパブリックサブネットに関連付けましょう。

 RDS作成RDSに必要なAWSリソースを作成します。

 セキュリティグループ
 セキュリティグループ設計のベストプラクティスセキュリティグループ設計は1サービス1セキュリティグループがベストプラクティスです。1サービス1セキュリティグループはシンプルでわかりやすく、どこからの通信を許可しているのかひと目でわかります。
たとえば、
WebサーバーEC2とWebサーバーEC2用セキュリティグループ
RDSとRDS用セキュリティグループ
があるとします。この状態でRDS用セキュリティグループのインバウンドルールにWebサーバー用EC2セキュリティグループのみが設定されていれば、RDSはWebサーバーからの通信のみ許可していることがすぐ理解できます。
1つのサービスに1つのセキュリティグループがわかりやすく運用しやすい設計です。

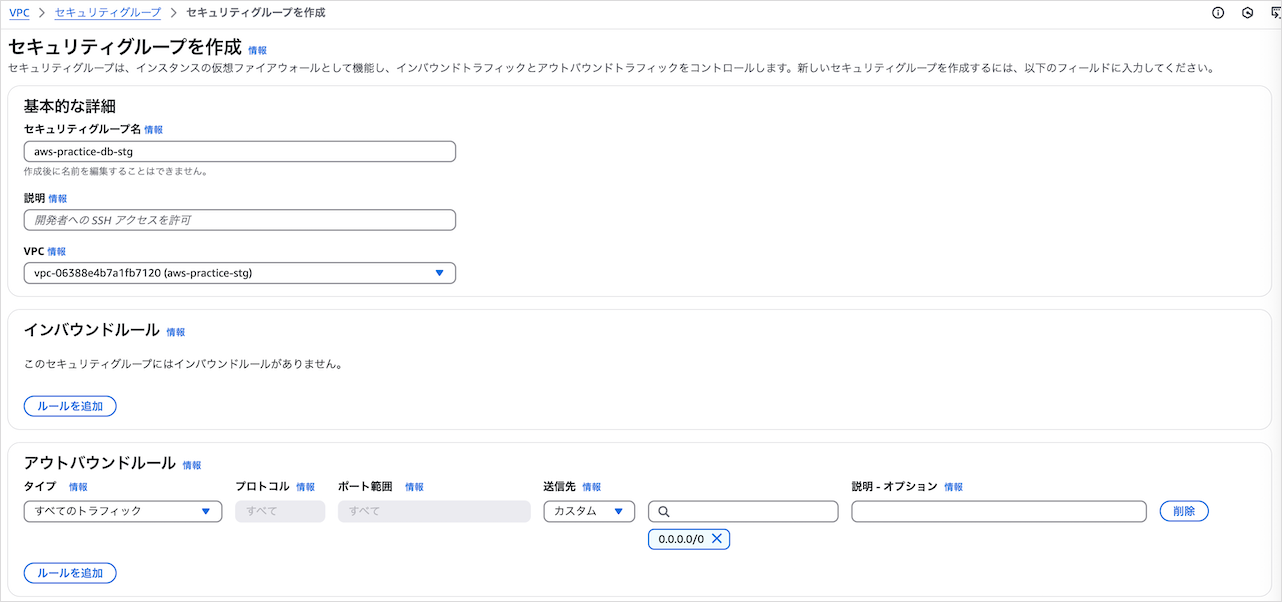

 作成以下設定でRDS用のセキュリティグループを作成します。
セキュリティグループ名：aws-practice-db-stg
説明：Managed by Terraform(今後Terraformで設定する値をあらかじめ登録)
VPC：aws-practice-stg
インバウンドルール：なし
アウトバウンドルール：すべてのトラフィックで0.0.0.0/0(デフォルト設定)
RDSはAPIサーバーからの通信のみを許可します。ですが、現時点でAPIサーバーはないのでインバウンドルールを一旦なしで設定します。

 DBサブネットグループ複数AZにまたがるサブネットをDBサブネットグループとして指定することで、DBが障害時にフェイルオーバーするので冗長性が高まります。作成するDBサブネットグループは以下です。
名前：aws-practice-db-subnet-group-stg
説明：Managed by Terraform
VPC：aws-practice-stg
サブネット：private-subnet-1a-stg、private-subnet-1c-stg
DBは外部からアクセスされたくないので、プライベートサブネットを指定します。

 パラメータグループRDSのパラメータグループでデータベースの設定を簡単に作成できます。以下の設定で作成しましょう。
パラメータグループ名：aws-practice-db-parameter-group-stg
説明：Managed by Terraform
エンジンのタイプ：PostgreSQL
パラメータグループファミリー：postgres17
タイプ：DB Parameter

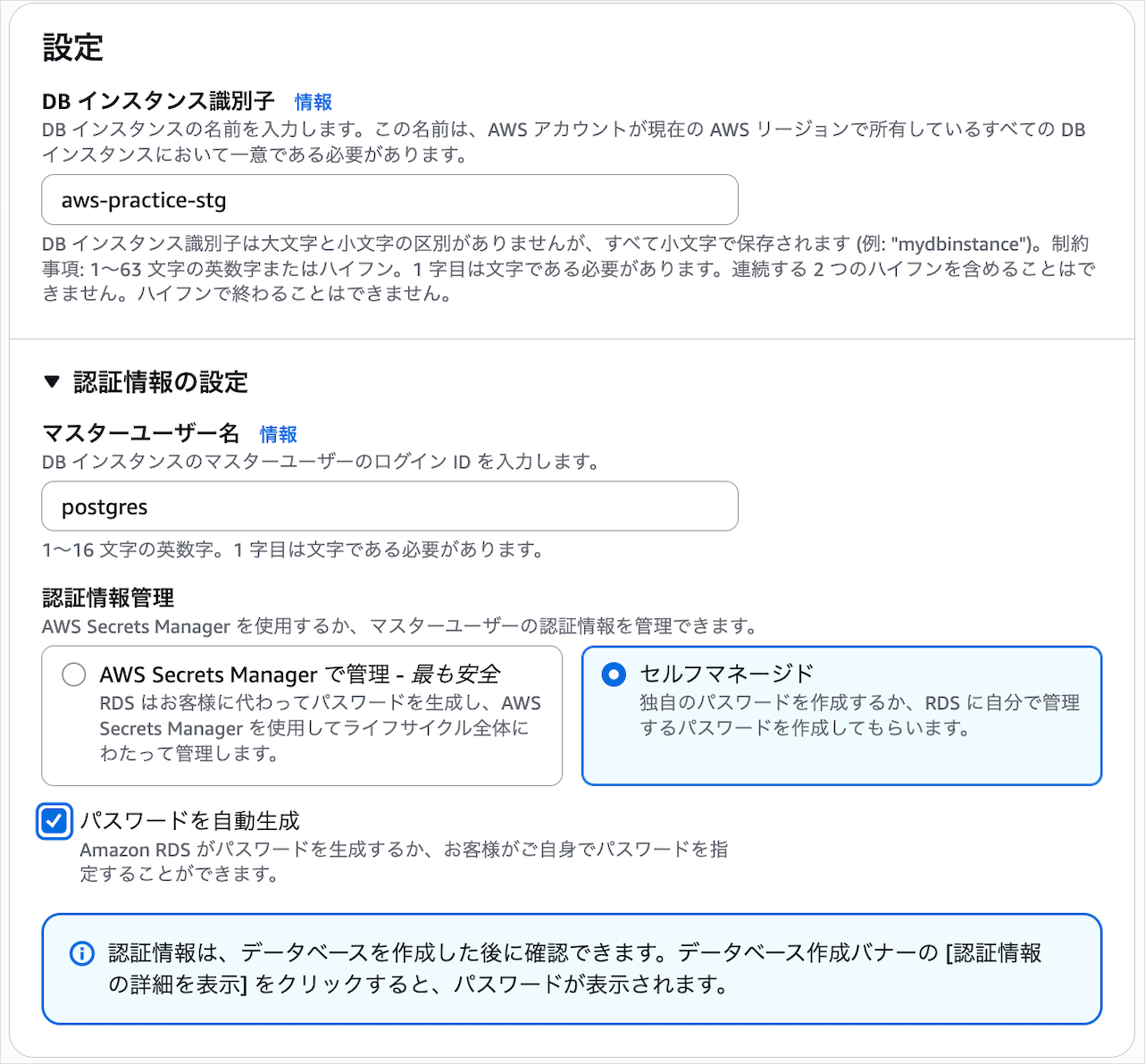

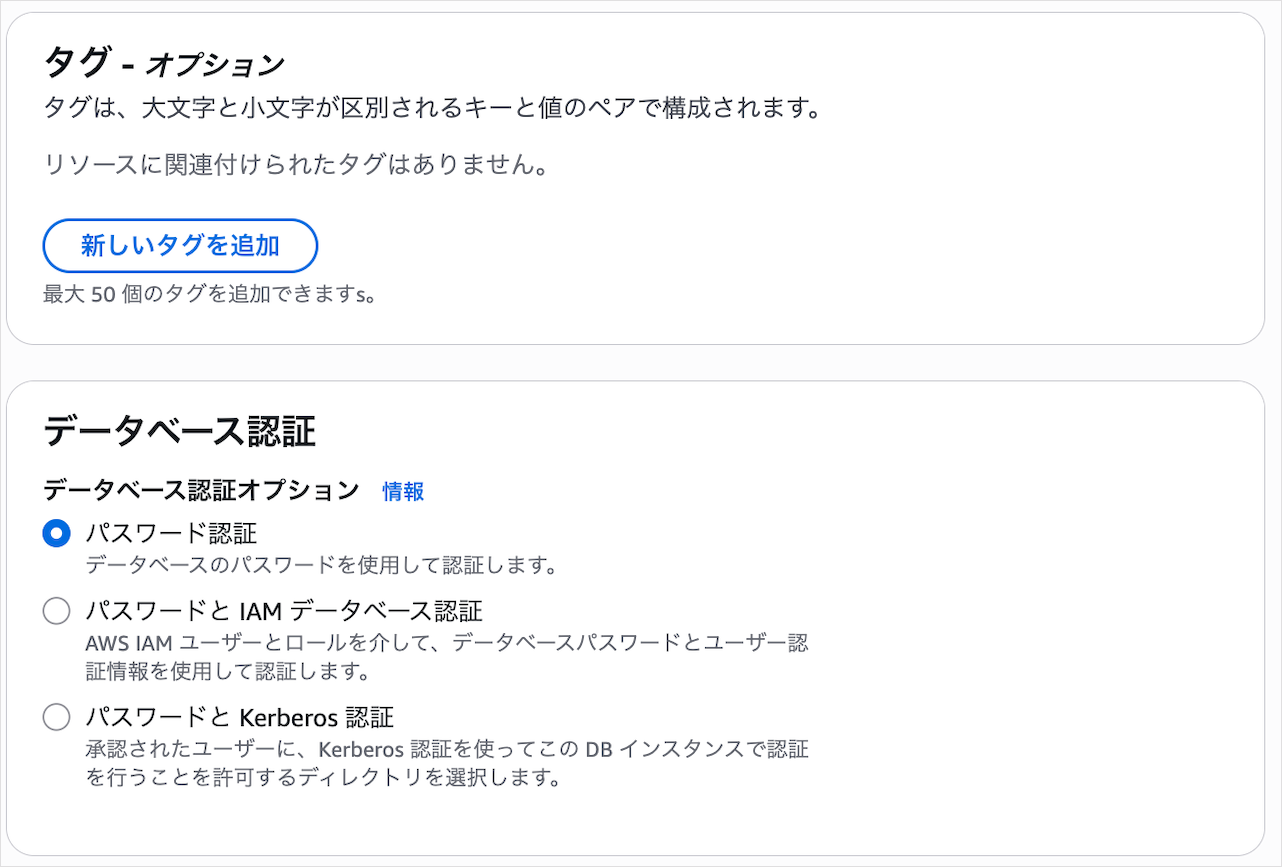

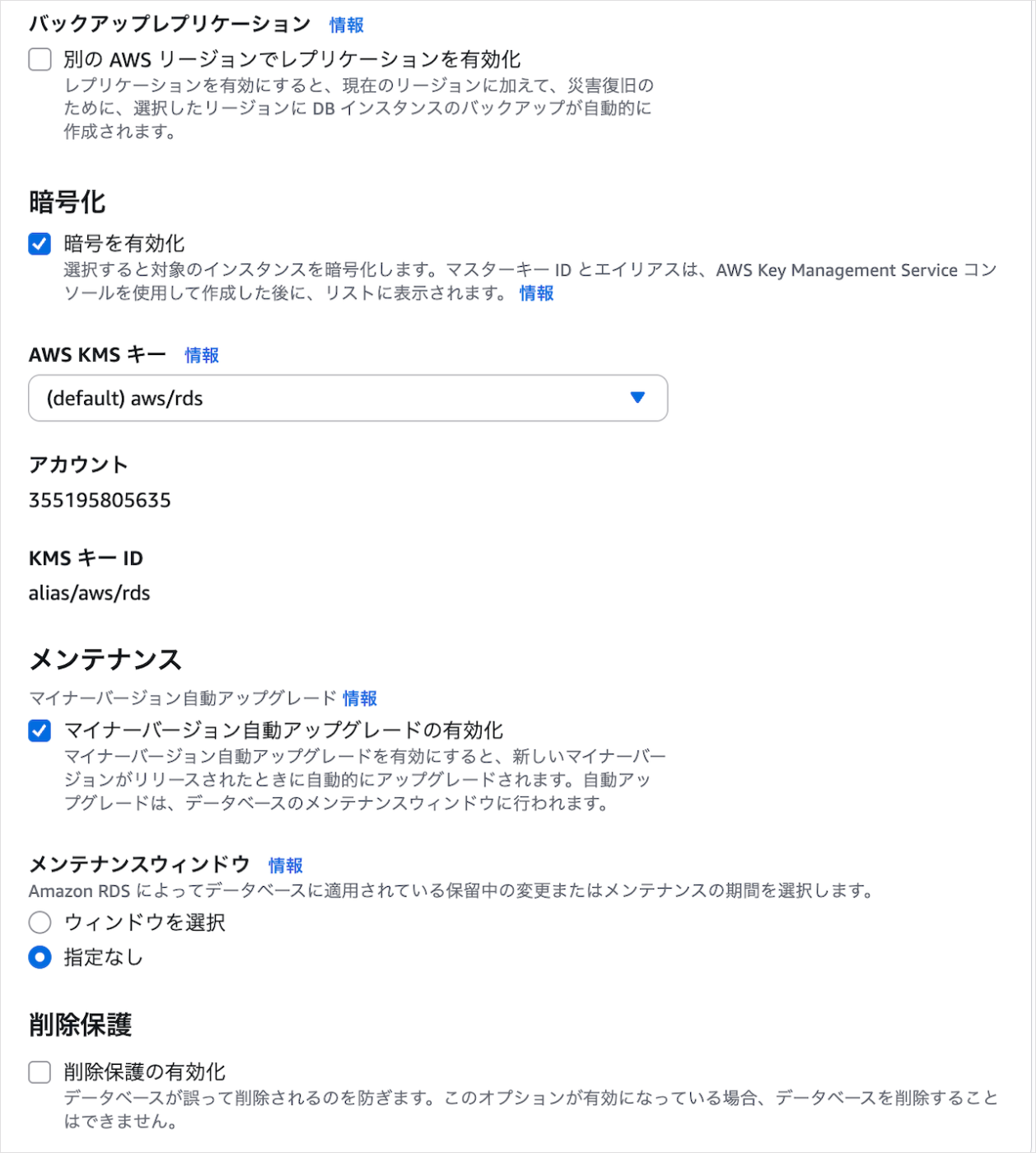

 RDS以下設定でRDSを作成します。

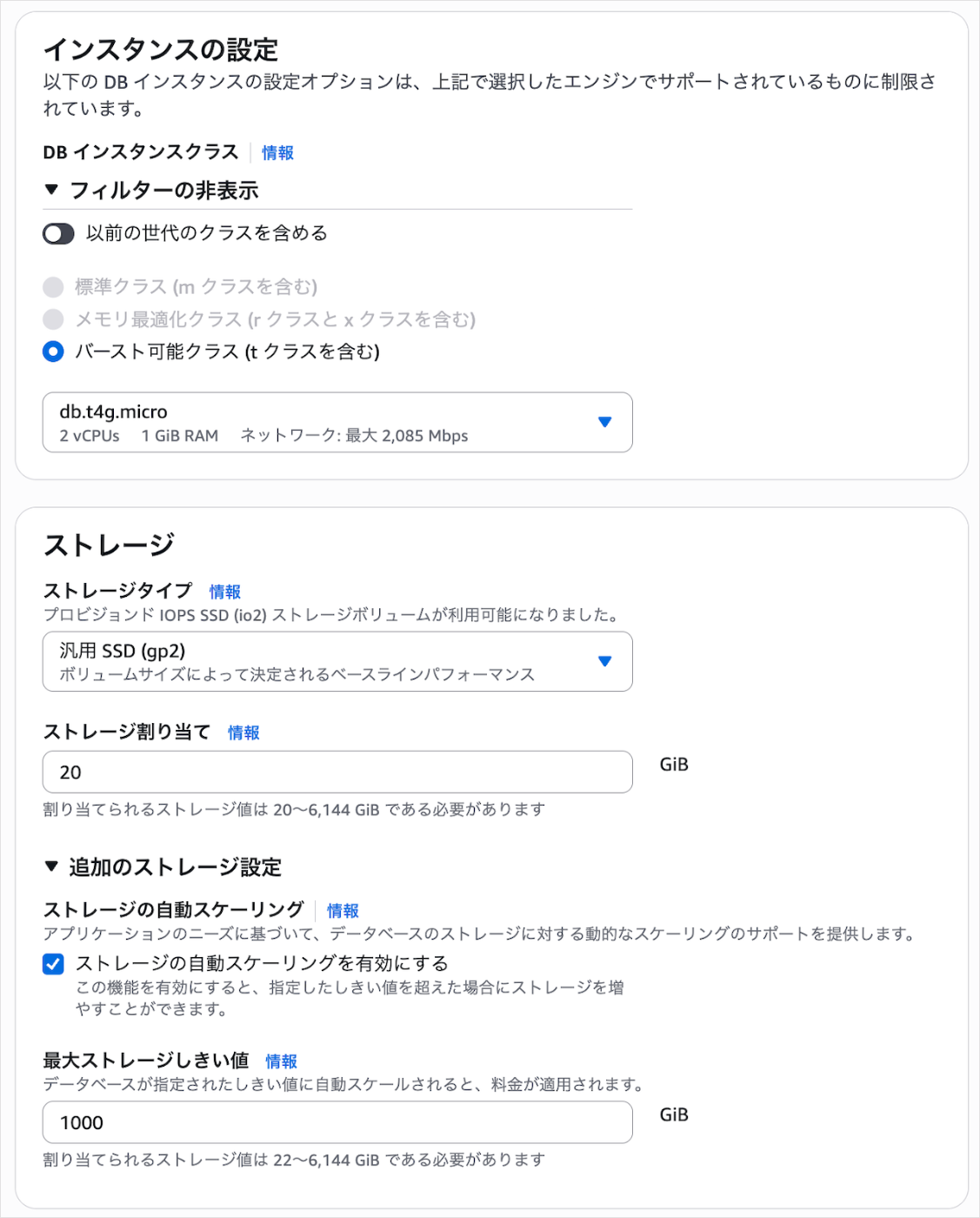

!画像ではストレージに汎用SSD(gp2)を指定していますが、コスト、パフォーマンスともに優れる汎用SSD(gp3)を選択してください
!RDS作成後に接続情報の表示から確認できるマスターユーザー名とマスターパスワードをローカルに保存してください
RDSは未使用時に停止すればコスト削減ができます。ですが7日間で自動起動してしまいます... なので後でEvent Bridge Schedulerを使って7日ごとに起動 → 停止するよう設定します。

 Secrets Managerで機密性のある環境変数を管理DBのユーザーやパスワードなど、機密性のある環境変数はSecrets Managerで管理します。以下設定でシークレットを作成しましょう。
シークレットのタイプ：その他のシークレットのタイプ
キー/値のペア
DB_HOST：作成したRDSのエンドポイント(例aws-practice-stg{固有の文字列}amazonaws.com)
DB_PORT：5432
DB_NAME：aws_practice
DB_USER_NAME：RDS作成後に確認したマスターユーザー名
DB_PASSWORD：RDS作成後に確認したマスターパスワード

暗号化キー：aws/secretsmanager
シークレットの名前：rds-main-stg
自動ローテーション：OFF
RDSのデフォルトユーザーをそのまま使うのは権限が強すぎてセキュリティ上良くないので、後で新しいユーザーを作成してSecrets Managerの設定値を更新します。

 ECR前回の記事で作成したバックエンドAPIのDockerイメージをpushするECRリポジトリを作成し、pushしてみます。

 プライベートリポジトリ作成設定内容は以下のとおり。
リポジトリ名：aws-practice-stg
イメージタグのミュータビリティ：Immutable
暗号化設定：AES-256
タグはImmutableにしてコミットハッシュを使うのがセキュリティ的にも運用的にもベストプラクティスです。詳しくは以下の記事が参考になります。
https://zenn.dev/levtech/articles/8feb6330f7c767

 ライフサイクルポリシー設定ECRにpushしたイメージがたまっていくとコストがかさみます。なので最新3つのイメージのみ保持するよう、以下設定でaws-practice-stgのライフサイクルポリシーを作成します。
ルールの優先順位：1
ルールの説明：最新3つのイメージのみ保持
イメージのステータス：すべて
一致条件：次の数値を超えるイメージ数 3

 バックエンドAPIのDockerイメージをECRへpush前回の記事のデータベース環境構築のところで扱ったMakefileを使ってECRへログイン、Dockerイメージbuild、ECRへのpushをします。
https://github.com/taichi-web-engineer/aws-practice/blob/main/Makefile

 MakefileのAWSアカウント情報更新Makefileの以下の箇所は私のAWSアカウントIDになっているので、自身のアカウントIDに更新してください。
# AWS_ACCOUNT_IDを自身の情報に更新する
AWS_ACCOUNT_ID ?= 355195805635

 aws-practiceプロジェクトのルートへ移動cd {aws-practiceへのパス}
aws-practiceへ移動すればdirenvでAWS CLIの設定が自動適用されます。

 ECRログインECRにログインするコマンドはmake docker-login ENV=stgで、実態は以下のコマンドです。
# ECRにログインする
# e.g. make docker-login ENV=stg ECR_NAME=aws-practice
docker-login: .check-env .check-ecr-name
	aws ecr get-login-password --region ${AWS_REGION} | docker login --username AWS --password-stdin ${IMAGE_REPOSITORY_URI}
このECRログインコマンドはaws-practice-stgのECRリポジトリのプッシュコマンドを表示ボタンで確認できます。これから実行するDockerイメージbuild、ECRへのpushコマンドもここに書いてあるものを元に作成しています。
ECRログインコマンドを実行して以下の表示が出ればOKです。
make docker-login ENV=stg
aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin 355195805635.dkr.ecr.ap-northeast-1.amazonaws.com/aws-practice-stg
Login Succeeded

 DockerイメージをbuildDockerイメージbuildのコマンドはmake build-image ENV=stg DOCKERFILE_DIR=./apiで、実態は以下です。
# Dockerイメージをビルドする
# e.g. make build-image ENV=stg
# Fargateで動かすならplatformはlinux/arm64の方が安いが、Github Actionsの有料プランでしかarm64が使えないためlinux/amd64を指定
build-image: .check-env .check-ecr-name
	docker build --platform=linux/amd64 -t ${IMAGE_REPOSITORY_URI}:${GIT_COMMIT_HASH} -f ${DOCKERFILE_DIR}/Dockerfile ${DOCKERFILE_DIR}
buildコマンドを実行してエラーが出なければOKです。

 ECRへpushbuildしたDockerイメージのpushコマンドはmake push-image ENV=stgで、実態は以下です。
# DockerイメージをECRにpushする
# e.g. make push-image ENV=stg
push-image: .check-env .check-ecr-name
	docker push ${IMAGE_REPOSITORY_URI}:${GIT_COMMIT_HASH}
pushが成功するとaws-practice-stgのリポジトリでpushしたDockerイメージを確認できます。

 ECRログイン、Dockerイメージbuild、ECRへpushを一括実行make release-image ENV=stg  DOCKERFILE_DIR=./apiでECRログイン、Dockerイメージbuild、ECRへpushを一括実行できます。
# DockerイメージをビルドしてECRにpushする
# e.g. make release-image ENV=stg
release-image: docker-login build-image push-image
(続きは随時更新します)
