1. 概要

ブラシレスモーターを Arduino で制御します．
サーボテスターでブラシレスモーターの動作確認をする方法については過去記事に記載しています．

2. この記事中で使うもの

ブラシレスモーター
ESC
Arduino
- ESC に PWM 信号を送信するために使います．
バッテリー
PC
その他パーツ
- 可変抵抗
  - 抵抗値に応じて PWM信号の信号幅を変化させることに使います．
- ジャンパワイヤ
- ブレッドボード
- USBケーブル
  - Arduino と PC を接続するために使います．

2.1 購入例

ブラシレスモーター + ESC
- Powerfun EDF 50mm + ESC 40A
  - これは「ダクテッドファン」という，ブラシレスモーターにファンがついたパーツです．ブラシレスモーターのパワーを風圧で実感できます．

Arduino

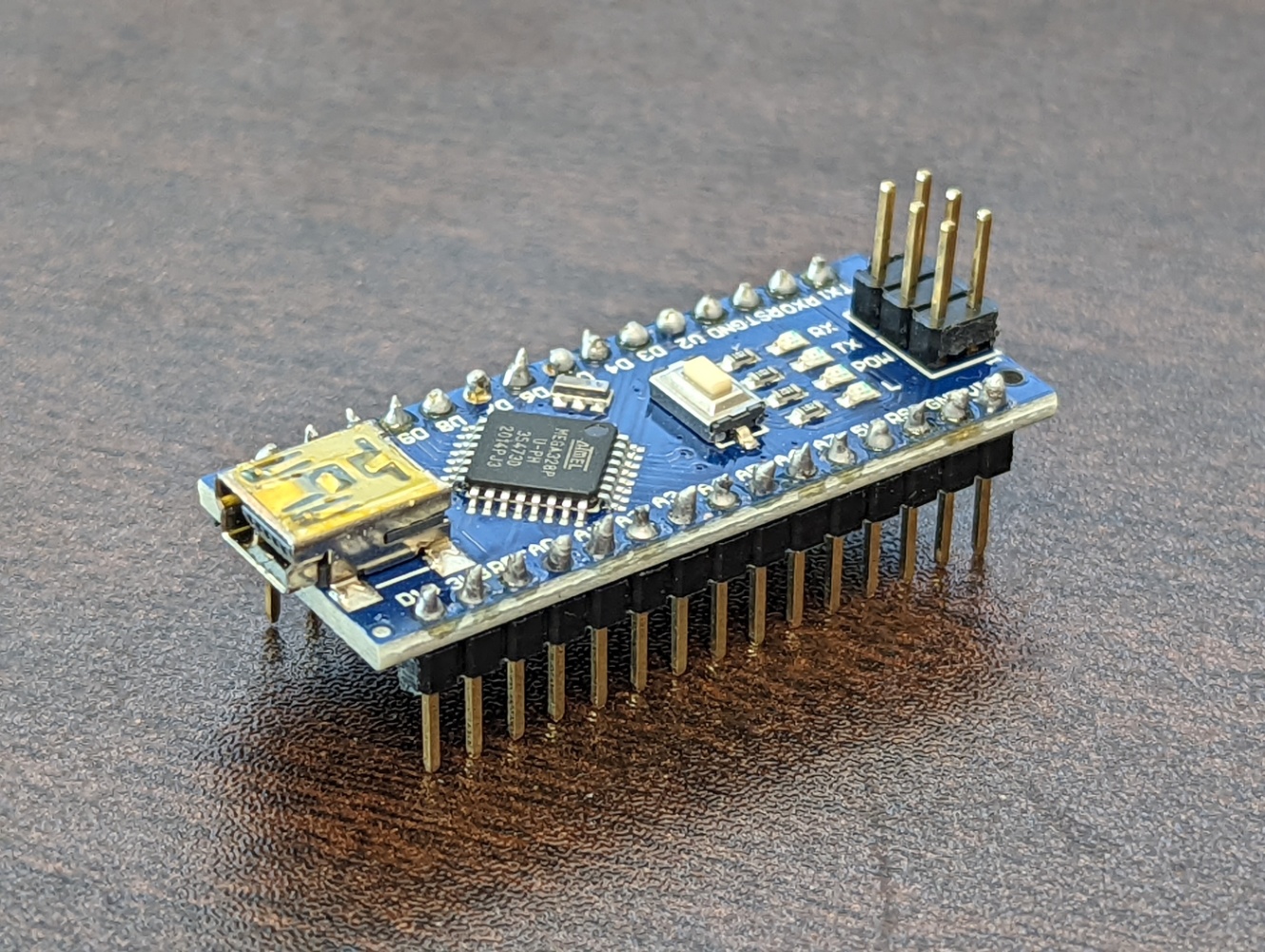

- ELEGOO Nano
  - Arduino Nanoの互換ボードです．

バッテリー

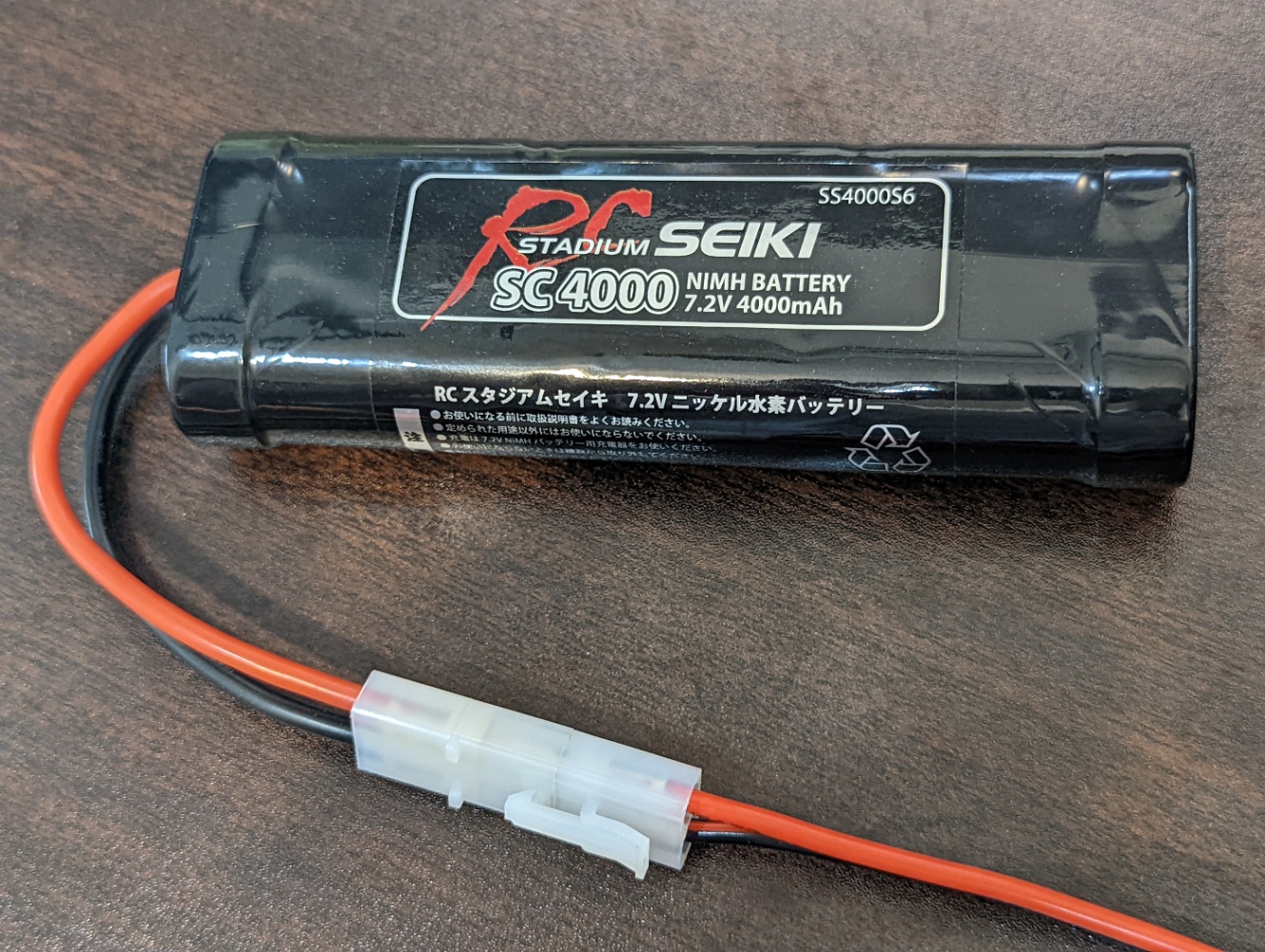

- RCスタジアムセイキ SC4000 NIMH 7.2V 4000mAh + AC急速充電器
  - ニッケル水素(Ni-MH)バッテリーです．

その他のパーツは適当なもので十分です．

3. ブラシレスモーターを Arduino で動かす方法

3.1 設計

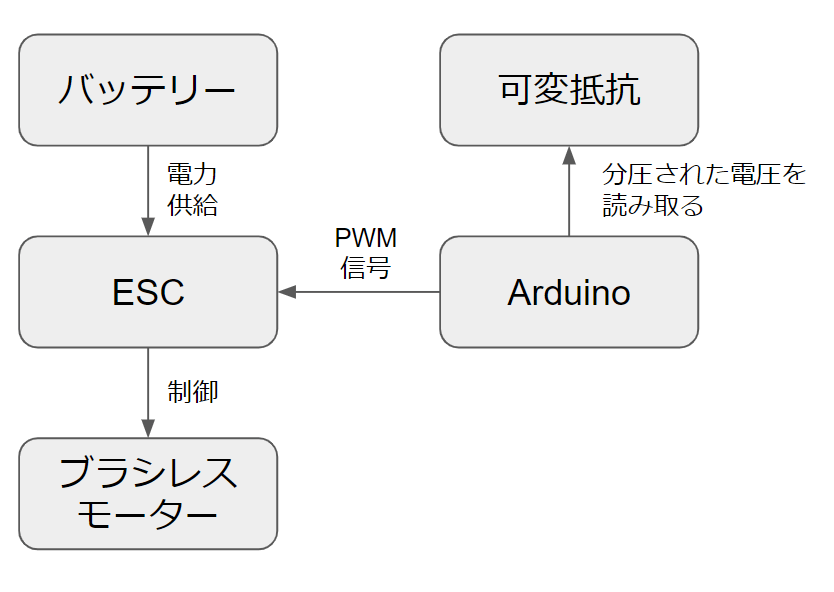

これから作るものの概念図です：

過去記事との違いは，「サーボテスター」が「Arduino + 可変抵抗」に変わったことです．
- これにより，プログラムで制御内容を調整できます．
- 可変抵抗で分圧された電圧値を Arduino で読み取り，その値をPWM信号のパルス幅に変換することでブラシレスモーターの速度を制御します．

3.2 接続

下図のように接続します：

3.2.1 Arduino の接続詳細

ピン	接続先	備考
D6	ESC 信号線（白）
GND	ESC GND（黒）

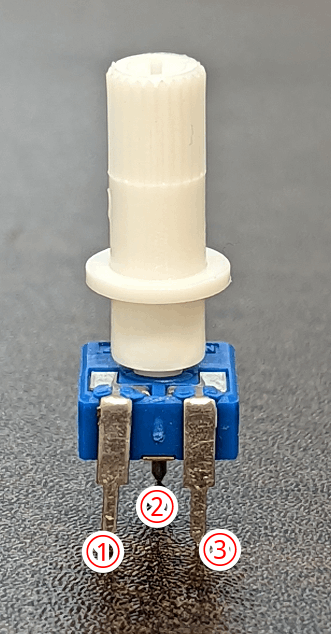

GND	可変抵抗向かって左側	画像の①番
A7	可変抵抗向かって中央	画像の②番
5V	可変抵抗向かって右側	画像の③番

3.2.2 その他の接続

ESC ⇔ ブラシレスモーター
- ３つの端子の組み合わせはテキトーで大丈夫です．組み合わせを変えると逆回転にもできます．
バッテリー ⇔ ESC
- これは最後に接続するのがよいです．電力が供給され，いつでもモーターが動かせる状態になります．最悪，繋げた直後に高速回転して怪我をします．
ブラシレスモーターはどこかに固定するのがよいです．固定しないと回転で激しく跳ねることがあります．
可変抵抗のツマミは必ず最低の状態（反時計回りに最大限回したところ）にした状態で接続してください．ツマミが半端な位置にあると，意図しないタイミングでモーターが回転し始めて危険です．

3.3 プログラムの書き込み

Arduino にプログラムを書き込みます．

#include <Servo.h>

#define MAX_SIGNAL 2000  //PWM信号における最大のパルス幅[マイクロ秒]
#define MIN_SIGNAL 1000  //PWM信号における最小のパルス幅[マイクロ秒]
#define ESC_PIN 6  //ESCへの出力ピン
int volume = 0;  //可変抵抗の値を入れる変数
char message[50];  //シリアルモニタへ表示する文字列を入れる変数

Servo esc;  //Servoオブジェクトを作成する．今回はESCにPWM信号を送るので，`esc`と命名している．

void setup() {
  Serial.begin(9600);
  Serial.println("Program begin...");
  Serial.println("This program will calibrate the ESC.");
  Serial.println("Turn on power source, then wait 2 seconds and press any key.");

  while (!Serial.available());  //シリアルポートで何か入力されるまで待ちます
  Serial.read();

  esc.attach(ESC_PIN);  //ESCへの出力ピンをアタッチします
  Serial.println("Writing maximum output.");
  esc.writeMicroseconds(MAX_SIGNAL);  //ESCへ最大のパルス幅を指示します
  Serial.println("Wait 2 seconds.");
  delay(2000);
  Serial.println("Writing minimum output");
  esc.writeMicroseconds(MIN_SIGNAL);  //ESCへ最小のパルス幅を指示します
  Serial.println("Wait 2 seconds. Then motor starts");
  delay(2000);
}

void loop() {
  volume = analogRead(A7) * 3.0;  //可変抵抗の値を1.0で掛けて変数volumeに入れる．値を調整したい場合は倍率を変更する．
  sprintf(message, "Pulse Width: %d micro sec", volume);  //シリアルモニタに表示するメッセージを作成
  Serial.println(message);  //可変抵抗の値をシリアルモニタに表示
  esc.writeMicroseconds(volume);  // パルス幅 `volume` のPWM信号を送信する
}

3.3.1 解説１

#define MAX_SIGNAL 2000  //PWM信号における最大のパルス幅[マイクロ秒]
#define MIN_SIGNAL 1000  //PWM信号における最小のパルス幅[マイクロ秒]

今回使用しているESC (商品名:Skywalker) では，ブラシレスモーターを作動させるための PWM信号のパルス幅の範囲を最初に指定する必要があります．ここではその最小値と最大値を設定しています．

ESCによって設定できる最小値／最大値が異なり，あまりに小さい値や大きい値は設定が無効なことがあります．

3.3.2 解説２

  volume = analogRead(A7) * 3.0;  //可変抵抗の値を3.0で掛けて変数volumeに入れる．値を調整したい場合は倍率を変更する．

ここでは可変抵抗によって分圧された電圧値を読み取り，適当な倍数をかけてPWMのパルス幅に変換しています．

多くの Arduino のアナログ入力端子は10ビットの分解能を持っています．これにより，Arduinoの入力端子にかかる電圧 0~5V を 2の10乗である 1024 までの数字 (0~1023) として読み取ることができます．詳細は下記記事を参照：

【Arduino入門編⑥】可変抵抗を使いアナログ値を読み取る。アナログ値から実際に入力されている電圧を計算。アナログ入力端子の解説です！

3.4 制御

Arduino IDE から Arduino にプログラムを書き込みます．
バッテリーと ESC を接続すると，ESCの仕様によりますがビープ音が何回か鳴ります．
- 本記事と同じ Skywalker のESCを使用している場合，♪ドレミの音の後に短いビープ音が定期的に鳴るようになります．
シリアルモニタから適当な文字を入力します．すると，最大のパルス幅と最小のパルス幅がESCに送信され，ブラシレスモーターの動作準備が完了します．
- 本記事と同じ Skywalker のESCを使用している場合，短いビープ音が２連続で鳴るのが２回続き，その後短いビープ音が定期的に鳴るようになります．
- 準備が完了すると，シリアルモニタで可変抵抗の抵抗値に応じた PWMパルス幅が表示されるようになります．
可変抵抗のツマミをゆっくりと回して制御します．
- ある程度まで回さないとブラシレスモーターは動き始めません．PWMパルス幅が 1000~2000 の範囲でブラシレスモーターの速度を制御できます．1000以下では動きませんし，2000を超えても最大の出力までしか出せません．
心ゆくまでモーターの回転を楽しみます．

以上です．

3.5 発展

複数のブラシレスモーターを同時に制御することも可能です．複数を適切に制御することでドローンのように浮遊させることもできます．
