外配信用 BELABOXビルドログ

に公開
配信
SRT
tech

配信で使用するためのBELABOXを自作した。

パーツ選定や組み立て、インストールまでの記録を残す。

BELABOXについて

公式サイト: https://belabox.net/

一言で言うと、USBカメラやHDMIカメラで屋外IRL配信を行うために、Orange Pi等のシングルボートコンピューターをビデオエンコーダーにするソフトウェアのこと。また、そのソフトウェアを組み込んだボードのことを指す。

パーツ選定

BELABOXがサポートしているハードウェアは大きく分けて二種類ある。

  • RK3588を搭載したボード
  • Jetson Nano

どちらを選んでも問題ないが、新たに作るならRK3588がおすすめのよう。

コスト的にもRK3588搭載ボードの方が安く、廃盤になってしまったJetson Nanoと比べると入手も容易である。

RK3588搭載ボードの比較

RK3588を搭載したボードには複数の種類があり、それぞれに特徴がある。

BELABOX for Rockchip RK3588

ボード選びで最も重要なポイントは「HDMI入力に対応しているか」である。もしOsmo Pocket 3のようなUVC対応カメラしか使わないのであれば、HDMI入力のない安価なボードで十分だろう。

ただし、将来的にHDMI接続のカメラを使う可能性が少しでもあるなら、あらかじめHDMI入力付きのボードを選んでおくのが賢明。価格も2,000〜3,000円程度の差だから、拡張性を考えて選択するとよい。筆者もHDMI入力のカメラを使用するつもりはないが、念の為HDMI入力対応のものを選ぶことにした。

また各ボードは、RAMの容量が複数種類設定されている場合がある。単にBELABOXだけを動作させるなら、4GBあれば十分であるようだ。

今回は、コストや入手性、良い感じのケースの有無などを考えて、Orange Pi 5 Plus RAM4GB版を選択した。

周辺機器

BELABOXを運用するには、Orange Pi 5 Plus本体だけではなく、周辺機器が必須である。

以下のパーツを追加で入手した。

  • 32GBのeMMC
  • ケース
    • 金属製の堅牢なケース
  • WiFiカード+アンテナ
    • 外出先でスマホからBELABOXの操作を行う際に、接続手段として必須。
  • USB接続の4G/LTEモデム
    • 外配信を行うには必須。後述

4G/LTEモデム

BELBOXを外出先にてインターネットへ接続するために必須である。

モバイルルーターを使うか、スマホのテザリングでも運用できるが、バッテリーの管理が大変だったり、大きく重くなってしまうので、USB接続の4G/LTEモデムを使うのが良さそう。

複数回線を使って送信するボンディングを行う場合にも、単にモデムの個数を増やしていくだけで良いので、手軽である。

選定する際は、日本で使う場合は技適があるか、また日本のキャリアが採用しているプラチナバンド(特にBand18/19/26)に対応しているかどうかが重要。

今回はそれらの条件を満たすQuectel EG25-Gを採用した。

価格・入手先など

主にAliExpress（セール中で安かった）から入手

  • Orange Pi 5 Plus 4GB
    • 12,370円
  • ケース + eMMC 32GB + WiFiカード + アンテナ
    • 3,555円
  • Quectel EG25-G
    • 7,100円

組み立て・インストール

インストール用のmicroSDを作成

このページからOrange Pi 5 Plus用のeMMC installerをダウンロードする。（もしeMMCを使わずmicroSDから起動して運用するなら、microSD / eMMC imageを書き込むだけで良い）

また書き込み用のツールbalenaEtcherをダウンロードしておく。

手元の適当なmicroSDカードにbalenaEtcherを使って先ほどダウンロードしたイメージを書き込み、インストール用のmicroSDを作成する。

eMMCへのインストール

Orange Pi 5 PlusへeMMCをセットしておく。

作成したmicroSDを挿入し、LANの横にあるUSB-Cに電源を接続する。（LANがある裏側のUSB-Cは通信用のため電源に接続しても起動しない）

勝手にmicroSDからeMMCへのコピーが始まり、暫く放置したらインストールが完了するはず。（タイミングが分からなかったので1時間くらい放置した）

電源とmicroSDを抜くと、次回以降eMMCから起動する。

初期設定

LANケーブルで自宅のルーターとBELABOXを接続し、電源を接続する。

ルーターの設定画面でBELABOXに払い出されたIPアドレスを確認する。PCからそのアドレスにアクセスすれば、BELABOXの管理画面へ入れるはず。（初回はパスワード登録の画面。）

ここまで問題なければ、WiFiカードを接続し、ケースを装着し、USB 4G/LTEモデムを接続する。

接続設定

BELABOXの管理画面へ辿り着けたら、WiFiや4G/LTEモデムの設定、SRTLAサーバーへの接続設定を行う。

WiFi設定

wlan0を設定する。（カードを接続していれば自動で表示される。）

  • Hotsoptモードをonにする。
  • Network name, Passwordは任意のものを設定。
  • Wifi channelは、屋外で使う場合は必ず2.4GHzに設定しておく。

画面上部にwlan0のIPアドレスが表示され、ここで設定したWiFiにスマホで接続し、そのIPアドレスに接続すると同様の管理画面が表示される。

また今回使ったWiFiカードは2個同時にWiFiを使えるため、手持ちのモバイルルーターへWiFi接続してボンディングする回線を増やす場合は、wlan1をWiFi子機として設定できるようだ。

4G/LTEモデム設定

wwan0を設定する。（カードを接続していれば自動で表示される。）

特に設定は不要だが、もしMVNO等でAPN設定が必要な場合は、Automatic APN configurationのチェックを外して手動で設定する必要がある。

エンコーダー設定

DJI Osmo Pocket 3をUSB接続したときの設定。

  • rk3588/h265_libuvch264_1080pを選択
    • Pocket3のH.264出力をH.265にエンコード
    • mjpegで取り込むよりも画質がいいはず
      • 若干電力は使いそう
  • 音声は効率のよいopusを選択

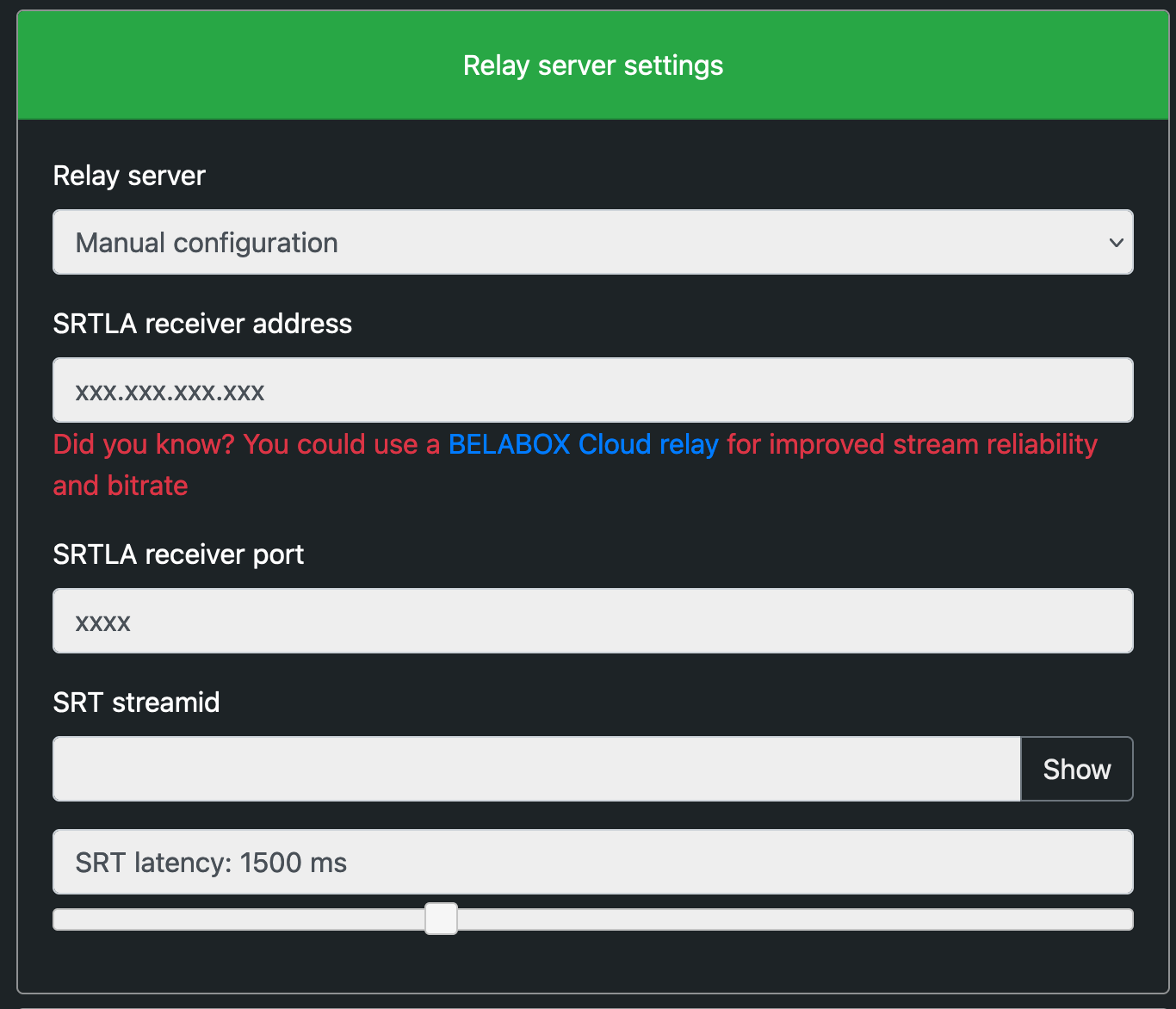

リレーサーバー設定

SRTLAの受信サーバーを設定。

自宅のSRTLAサーバーへ接続するため、SRTLA receiver addressとSRTLA receiver portを入力した。

最後に画面上部の「Start」ボタンをクリックすれば、設定したSRTLAサーバーへの送信が開始され、自宅のOBS等に映像が表示されるはず。

感想

  • 全般的な設定自体は非常に簡単。ネットワーク周りの設定がWeb上から簡単にできるのは素晴らしい
    • ただIRL Proやmoblinに比べてエンコードなど設定できる項目が思ったより少ない
  • 接続はSRTLAのみ
    • RTMPや普通のSRTは非対応
    • ほぼBELABOX Cloud利用前提の感じ

次回はSLTLAサーバーを自宅に構築したときのログを書きます。 -> 書きました
https://zenn.dev/super_toko/articles/7de7f67094b1d3
