オンプレk8sのpodにSSLで通信をさせるための方法メモ
前提条件
- k8s上でingress が使用できること
- k8s上でservice.type:loadbalancerを使用することができること
- ドメインを一つ以上所持していること
概要
作成したserviceに紐付けたIngressがlet’s encryptを用いてSSL通信ができるように設定されるまでの方法メモ。詳しい原理にはあまり触れず、手順について解説する
参考にさせていただいた記事
-
Zenn: cert-manager基礎知識
- cert managerについて詳しく書かれていて大変参考になりました。
-
Qiita: Centos7サーバーで1からKubernetes環境を構築しIngressでの外部公開・TLSの設定まで行う
- k8sの構築から、Certmanagerの立て方まで詳しく説明されている。しかし、cert managerのversionがこの記事で使用している内容と異なっている。
-
Ingress - HTTPS通信(Cert Manager)
- tls通信をさせるために自己証明書でのcert-managerの設定方法とそれを発展させたLet’s encryptでのcert-managerの設定方法を解説している。チャレンジの方法がdnsではないため、僕の環境では認証できなかった。
設定までの流れ
- Cert-managerをインストールする
- Issuerを作成する
- Certificateをデプロイする
- Ingressを作成し、SSL証明書を指定する
1. Cert-managerをapplyする
cert-managerとは、k8sで稼働する証明書の自動管理などを行なってくれるやつ。
以下コマンドでapplyできます。
kubectl apply -f https://github.com/cert-manager/cert-manager/releases/download/v1.9.1/cert-manager.yaml
もしくは、helmを用いて取得
helm repo add jetstack https://charts.jetstack.io
helm repo update
helm upgrade cert-manager jetstack/cert-manager \
--install --version 1.5.4 \
--namespace cert-manager --create-namespace \
--set installCRDs=true \
--wait
詳しいインストール方法は公式ページを参照のこと
↓こんな感じになってれば、apply完了している
$ kubectl get all -n cert-manager
NAME READY STATUS RESTARTS AGE
pod/cert-manager-74f46787b6-h9dds 0/1 Evicted 0 4d13h
pod/cert-manager-74f46787b6-jssgq 1/1 Running 0 3d13h
pod/cert-manager-cainjector-748dc889c5-2wgqr 0/1 Evicted 0 4d13h
pod/cert-manager-cainjector-748dc889c5-6hj8c 1/1 Running 0 3d13h
pod/cert-manager-webhook-5b679f47d6-5569c 0/1 Evicted 0 4d13h
pod/cert-manager-webhook-5b679f47d6-xtf7w 1/1 Running 0 3d13h
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/cert-manager ClusterIP 10.105.49.56 <none> 9402/TCP 4d13h
service/cert-manager-webhook ClusterIP 10.108.119.231 <none> 443/TCP 4d13h
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/cert-manager 1/1 1 1 4d13h
deployment.apps/cert-manager-cainjector 1/1 1 1 4d13h
deployment.apps/cert-manager-webhook 1/1 1 1 4d13h
NAME DESIRED CURRENT READY AGE
replicaset.apps/cert-manager-74f46787b6 1 1 1 4d13h
replicaset.apps/cert-manager-cainjector-748dc889c5 1 1 1 4d13h
replicaset.apps/cert-manager-webhook-5b679f47d6 1 1 1 4d13h
2. issuerを作成する
issuerとは、SSL証明書を準備してくる役割を持つもの。
issuerには
- 一つのnamespaceで使用することができる 「Issuer」
- 複数のnamespaceで使用することができる「clusterIssuer」
の二種類が存在する。今回は、普通のissuerを用いてSSL通信を行う
2-1. Issuerのデプロイ
今回は、lets encryptの証明書を自動で入手＋管理をしてくれるようにissuerを作成する。
以下のyamlを作成する
letsencrypt-issuer.yaml
apiVersion: cert-manager.io/v1
kind: Issuer
metadata:
name: letsencrypt-issuer
spec:
acme:
server: https://acme-v02.api.letsencrypt.org/directory
email: example@example.com # ドメイン所有者のメールアドレス
privateKeySecretRef:
name: letsencrypt-issuer
solvers:
- selector:
dnsZones:
- "example.example.com" #Route53で設定しているドメイン名を書く
dns01:
route53:
region: ap-northeast-1
accessKeyID: ************** # AWSのアクセスキーID
secretAccessKeySecretRef:
name: route53-credentials-secret #登録したSecretリソース(後述)
key: secret-access-key
要点は以下
- spec.acme.privateKeySecretRef: ここで指定した名前のsecretが作成され、その中にSSL証明書などが入る
- spec.solvers: Issuerは指定されたドメインが本当に所有しているものかどうかを確かめる必要があり、実際に今回はroute53にこのドメインの所持者かどうかを問い合わせしている。
※他のroute53以外のサービスを使用する場合のやり方は公式が提供してくれているのでその方法で認証することができる。
※Google domainにissuerが問い合わせる方法を見つけることはできなかった。その代わりに、取得しているドメインのサブドメインをroute53などで管理することもできる。その方法については下記参照
https://dev.classmethod.jp/articles/create-subdomain-on-route53/
2-2. Issuerのsolverが使用するaws key などの準備
issuer に、ドメインの持ち主であることを証明するために、route 53の場合、issuerにAWS access key と AWS accesskey secretを教えておく必要がある。
それは、2-1のyamlの、spec.solvers.dns01.route53の部分で指定することができる。
このような指定方法の場合、route53-credentials-secretというsecret内にsecret-access-keyとしてsecretを登録する必要がある。
具体的には以下のように設定する。
aws_secret_key.yaml
apiVersion: v1
kind: Secret
metadata:
name: route53-credentials-secret
type: Opaque
data:
secret-access-key: <BASE64 encorded aws secret key>
secret-access-keyの項目に、base64エンコードしたシークレットキーを登録することで、secretを作成することができる。
3-3 Issuer のデプロイ
以下コマンドでデプロイすることで、issuerをapplyできる
kubectl apply -f aws_secret_key.yaml
kubectl apply -f cluster_issuer.yaml
注意：ここでは実際にSSL証明書を使用したいnamespaceにapplyする必要がある
3. Certificateをデプロイする
certificateは実際にkeyを作成し、secretに鍵を保存してくれるやつ。
keyが作成されれば、ingressからその秘密鍵、公開鍵を用いて通信をすることができるようになる。以下にその設定を書く。
certificate.yaml
apiVersion:
cert-manager.io/v1
kind: Certificate
metadata:
name: example-tls # 好きな名前を指定
spec:
secretName: <先ほどapplyしたissuerが作成したsecret>
dnsNames:
- example.example.com # 登録したいドメイン名
- "*.example.example.com" # サブドメイン全てで使いたい場合はこのようにワイルドカードを指定できる
issuerRef:
name: letsencrypt-issuer
kind: Issuer
#secretTemplate:
# annotations:
# reflector.v1.k8s.emberstack.com/reflection-allowed: "true"
# reflector.v1.k8s.emberstack.com/reflection-allowed-namespaces: "dev,staging,prod,argocd,kubeflow" # Control destination namespaces
# reflector.v1.k8s.emberstack.com/reflection-auto-enabled: "true" # Auto create reflection for matching namespaces
# reflector.v1.k8s.emberstack.com/reflection-auto-namespaces: "dev,staging,prod,argocd,kubeflow" # Control auto-reflection namespaces
要点
- spec.dnsNames: ここに、route53で指定しているドメインを記すことができる
- spec.issuerRef: ここで、先ほど作成したissuerを指定することで、鍵を作成することができる
- spec.secretTemplate: ClusterIssuerはそのままでは複数のnamespaceに対して鍵を用意できるわけではなく、このように拡張機能を用いて使用したいnamespaceを指定することで他のnamespaceでもSSL通信をすることができるようになる
このsertificateをデプロイすることで、issuerをもとに鍵を作成することができる。
以下コマンドでデプロイ
kubectl apply -f certificate.yaml
ここで、使用したいnamespaceにそれぞれデプロイしないと、SSL通信がうまくできない。（できる方法あるのかな）
ここで、以下コマンドを打つことで、keyが作成されていることを確認することができる
$ kubectl get secret
NAME TYPE DATA AGE
example-tls kubernetes.io/tls 2 25h
先ほど指定した名前で作成されていることを確認できればおk
4. Ingressを作成し、SSL証明書を指定する
最後に、ingressを使用して、ドメインを与えましょう。
route53で取得したドメインでingressをたて、先ほど作成したcertificateを指定することで、SSL/TLS通信をすることができるようになる。
この例は、k8sでIngressを使用することができるようになっており、既にnginxのpodがサービス名nginx-serviceとして公開されていることが前提となっております。
以下サンプルのingress
ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-ingress
annotations:
# 以下のアノテーションで作成したissuerと紐付けることにより、SSL通信を行えるようになる
nginx.ingress.kubernetes.io/rewrite-target: /
kubernetes.io/tls-acme: "true"
ingress.kubernetes.io/ssl-redirect: "false"
cert-manager.io/cluster-issuer: "letsencrypt-issuer"
spec:
tls:
- hosts:
- example.example.example.com #Route53で登録したAレコードのドメイン名
secretName: example-tls # certificateで指定したsecretの名前
ingressClassName: "nginx"
rules:
- host: example.example.example.com #Route53で登録したAレコードのドメイン名
http:
paths:
- backend:
service:
name: nginx-service
port:
number: 443
path: /
pathType: Prefix
要点
- metadata.annotations: ここにTLSを使用する旨と、issuerの名前を設定する必要がある
- spec.tls: ここで所持しているドメインと先ほど作成したcertmanagerが作成したkeyの名前を指定する
ファイルが作成できたら
kubectl apply -f ingress.yaml
でingressをapplyし、先ほど設定したドメインで接続することができれば完了
※オンプレでやっている場合には、80 と443がingressのIPにポートフォワーディングされるように設定しておかないと接続できない
ちゃんと鍵マークがつきましたね！（これはオンプレのargoCD serverに鍵をつけた例です、urlなどは今回の例とは異なります）

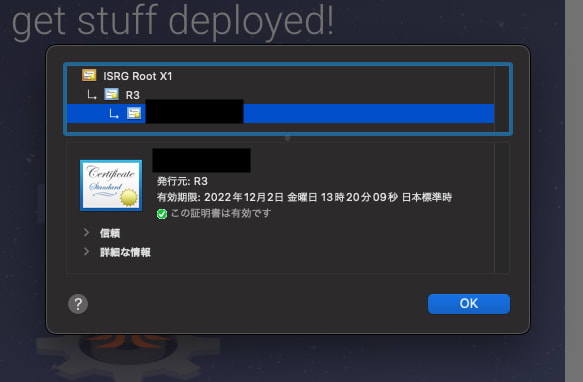

ちゃんと証明書も確認できる
以上。オンプレのIngressにSSLを設定する方法でした。
かなり備忘録として作ってしまっている部分がございますので、もし不可解な点などございましたら、後学のためにお手数ですがご指摘いただけると幸いです。
