prisma-markdownを試す

2024/09/08に公開
Markdown
Prisma
erd
Mermaid
tech

概要

PrismaのSchemeをMermaid ERD diagramsで生成してくれるツール prisma-markdown を見つけたので試してみたいと思います。

https://github.com/samchon/prisma-markdown

インストール

  • npm
npm i -D prisma-markdown
  • yarn
yarn add -D prisma-markdown

早速ERDを生成してみる

今回は以下の schema を想定して、生成してみます。

model User {
  id        Int       @id @default(autoincrement())
  createdAt DateTime  @default(now())
  email     String    @unique
  name      String?
  comments  Comment[]
  posts     Post[]
}

model Post {
  id        Int       @id @default(autoincrement())
  createdAt DateTime  @default(now())
  title     String
  content   String?
  published Boolean   @default(false)
  authorId  Int
  author    User      @relation(fields: [authorId], references: [id])
  comments  Comment[]
  tags      Tag[]     @relation("TagToPost")
}

model Comment {
  id          Int      @id @default(autoincrement())
  createdAt   DateTime @default(now())
  comment     String
  writtenById Int
  postId      Int
  writtenBy   User     @relation(fields: [writtenById], references: [id])
  post        Post     @relation(fields: [postId], references: [id], onUpdate: NoAction)
}

model Tag {
  id    Int    @id @default(autoincrement())
  tag   String @unique
  posts Post[] @relation("TagToPost")
}

次に schema.prisma に👇を追加します。

generator markdown {
  provider = "prisma-markdown"
  output   = "./ERD.md"
  title    = "TITLE"
}

次に以下コマンドで ERD.md を生成します。

npx prisma generate

実行すると👇内容で prisma/ERD.md が作成されました 🎉

markdown全体
# TITLE
> Generated by [`prisma-markdown`](https://github.com/samchon/prisma-markdown)

- [default](#default)

## default

erDiagram
"User" {
  Int id PK
  DateTime createdAt
  String email UK
  String name "nullable"
}
"Post" {
  Int id PK
  DateTime createdAt
  String title
  String content "nullable"
  Boolean published
  Int authorId FK
}
"Comment" {
  Int id PK
  DateTime createdAt
  String comment
  Int writtenById FK
  Int postId FK
}
"Tag" {
  Int id PK
  String tag UK
}
"_PostToTag" {
  String A FK
  String B FK
}
"Post" }o--|| "User" : author
"Comment" }o--|| "User" : writtenBy
"Comment" }o--|| "Post" : post
"_PostToTag" }o--|| "Post" : Post
"_PostToTag" }o--|| "Tag" : Tag


### `User`

**Properties**
  - `id`:
  - `createdAt`:
  - `email`:
  - `name`:

### `Post`

**Properties**
  - `id`:
  - `createdAt`:
  - `title`:
  - `content`:
  - `published`:
  - `authorId`:

### `Comment`

**Properties**
  - `id`:
  - `createdAt`:
  - `comment`:
  - `writtenById`:
  - `postId`:

### `Tag`

**Properties**
  - `id`:
  - `tag`:

### `_PostToTag`
Pair relationship table between [Post](#Post) and [Tag](#Tag)

**Properties**
  - `A`:
  - `B`:

※ VSCodeで ERD.md を表示させるには👇などの拡張機能が必要です

https://marketplace.visualstudio.com/items?itemName=bierner.markdown-mermaid

コメント

namespace

/// @namespace <name> とコメントするとダイアグラムをnamespace毎に分割してくれます。

試してに先ほどの schema.prisma に /// @namespace <name> を追加してみます。

/// @namespace User
model User {
  ...
}

/// @namespace Post
model Post {
  ...
}

/// @namespace Post
model Comment {
  ...
}

/// @namespace Post
model Tag {
  ...
}

すると生成されるMarkdownは👇のようになります。



User と Post で分割されています。

markdown全体
# TITLE
> Generated by [`prisma-markdown`](https://github.com/samchon/prisma-markdown)

- [User](#user)
- [Post](#post)

## User

erDiagram
"User" {
  Int id PK
  DateTime createdAt
  String email UK
  String name "nullable"
}


### `User`

**Properties**
  - `id`:
  - `createdAt`:
  - `email`:
  - `name`:

## Post

erDiagram
"Post" {
  Int id PK
  DateTime createdAt
  String title
  String content "nullable"
  Boolean published
  Int authorId FK
}
"Comment" {
  Int id PK
  DateTime createdAt
  String comment
  Int writtenById FK
  Int postId FK
}
"Tag" {
  Int id PK
  String tag UK
}
"_PostToTag" {
  String A FK
  String B FK
}
"Comment" }o--|| "Post" : post
"_PostToTag" }o--|| "Post" : Post
"_PostToTag" }o--|| "Tag" : Tag


### `Post`

**Properties**
  - `id`:
  - `createdAt`:
  - `title`:
  - `content`:
  - `published`:
  - `authorId`:

### `Comment`

**Properties**
  - `id`:
  - `createdAt`:
  - `comment`:
  - `writtenById`:
  - `postId`:

### `Tag`

**Properties**
  - `id`:
  - `tag`:

### `_PostToTag`
Pair relationship table between [Post](#Post) and [Tag](#Tag)

**Properties**
  - `A`:
  - `B`:

erd / describe

/// @erd <name> と書くとER図のみ表示され、 /// @describe <name> と書くと詳細部分にしか表示されなくなります。

これも先ほどの schema.prisma で試してみます。

/// @namespace User
model User {
  ...
}

/// @namespace Post
model Post {
  ...
}

/// @erd Post
model Comment {
  ...
}

/// @describe Post
model Tag {
  ...
}

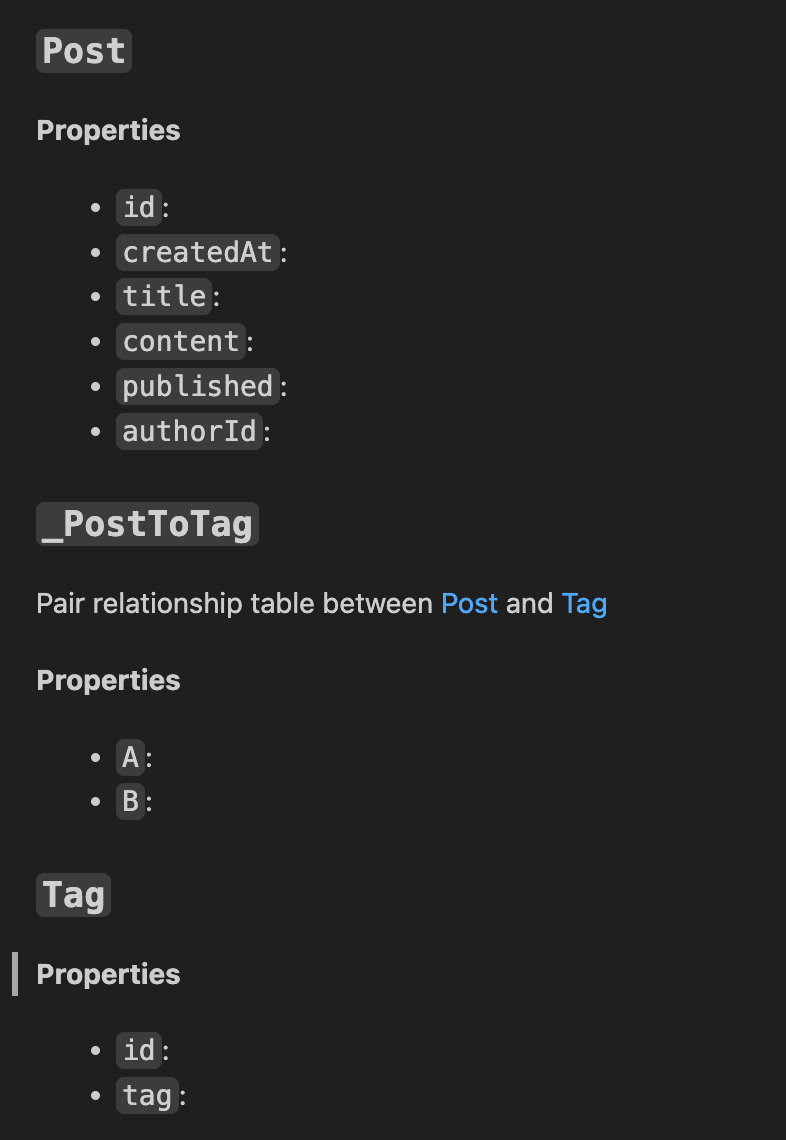

👆とコメントする事で model Comment はER図のみ、 model Tag は詳細のみに表示されるようになります。以下生成されたERDになります。



markdown全体
# TITLE
> Generated by [`prisma-markdown`](https://github.com/samchon/prisma-markdown)

- [User](#user)
- [Post](#post)

## User

erDiagram
"User" {
  Int id PK
  DateTime createdAt
  String email UK
  String name "nullable"
}

### `User`

**Properties**
  - `id`:
  - `createdAt`:
  - `email`:
  - `name`:

## Post

erDiagram
"Post" {
  Int id PK
  DateTime createdAt
  String title
  String content "nullable"
  Boolean published
  Int authorId FK
}
"_PostToTag" {
  String A FK
  String B FK
}
"Comment" {
  Int id PK
  DateTime createdAt
  String comment
  Int writtenById FK
  Int postId FK
}
"_PostToTag" }o--|| "Post" : Post
"Comment" }o--|| "Post" : post

### `Post`

**Properties**
  - `id`:
  - `createdAt`:
  - `title`:
  - `content`:
  - `published`:
  - `authorId`:

### `_PostToTag`
Pair relationship table between [Post](#Post) and [Tag](#Tag)

**Properties**
  - `A`:
  - `B`:

### `Tag`

**Properties**
  - `id`:
  - `tag`:
