AWS VPC FlowLogsの挙動を確かめてみた
はじめに
AWSのVPC フローログに関するドキュメントを読んでいると start フィールドと end フィールドについて気になる記述を見つけました。いまいち挙動のイメージがわかなかったので、実際に動かして確認してみました。
| フィールド | 説明 |
|---|---|
| start | 集約間隔内にフローの最初のパケットが受信された時間 (UNIX 秒)。これは、パケットがネットワークインターフェイス上で送信または受信されてから最大 60 秒になる場合があります。 |
| end | 集約間隔内にフローの最後のパケットが受信された時間 (UNIX 秒)。これは、パケットがネットワークインターフェイス上で送信または受信されてから最大 60 秒になる場合があります。 |
▲ VPC FlowLogsで使用可能なフィールド

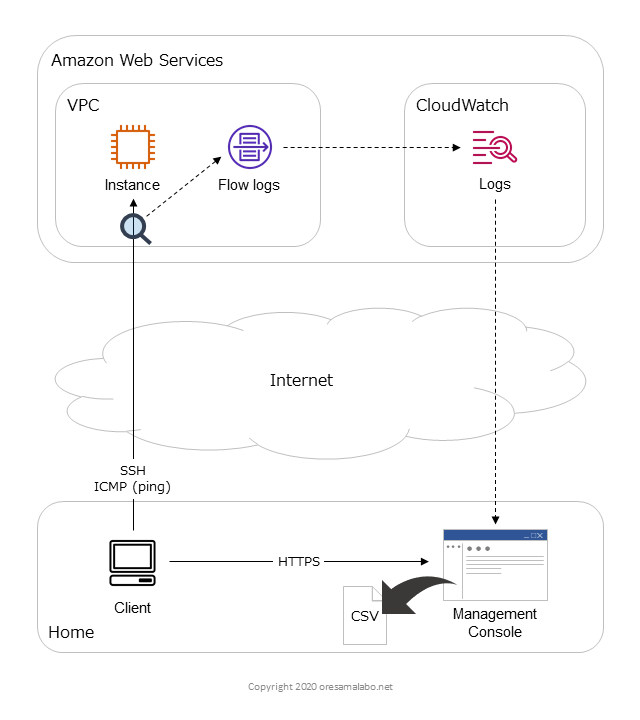

確認のために使用した構成
AWS上にVPC FlowLogsを有効にしたVPCを作成し、EC2インスタンスを1台建てました。セキュリティグループはSSH(tcp/22)とICMPのみを許可しました。VPC FlowLogsはCloudWatch Logsに送ることでログの書き出し状況を見やすくし、最終的には当たりをつけたデータをUnix Timeの変換や分析のためにCSV形式でエクスポートし、加工しました。
VPC FlowLogsの仕様
AWSのVPC FlowLogsは、1分または10分のAggregation Intervalを指定し、そのインターバル内に対象のインターフェイスを通過したパケットを記録しています。
The aggregation interval
the period of time during which a particular flow is captured and aggregated into a flow log record. ~the maximum aggregation interval is 10 minutes. When you create a flow log, you can optionally specify a maximum aggregation interval of 1 minute.
引用：VPC Flow Logs - Amazon Virtual Private Cloud
この間に何パケット通過しようとFlowLogs上は1レコードとして処理されます。ただし、通過する方向によって別のパケットとして扱われるので、たとえばpingを送ったとするとICMP ECHO REQUESTとICMP ECHO REPLYのパケットが記録されるレコードは別のレコードとなるようです。
今回は冒頭に書いたとおり、「これは、パケットがネットワークインターフェイス上で送信または受信されてから最大60秒になる場合があります。」という挙動が実際どのようなものなのか見てみます。
観測結果
まずは連続したパケットを送りつけた結果です。Aggregation interval通り、1レコードは59秒（=約1分）の経過時間となっており、その間に85パケットが通過したことになっています。
| フィールド | 値 |
|---|---|
| timestamp | 1602397806 |
| *timestamp | 2020/10/11(日) 15:30:06 |
| version | 2 |
| account-id | xxxxxxxxxxxx |
| interface-id | eni-0ff9b2e1f8edb8688 |
| srcaddr | xxx.xxx.xxx.xxx |
| dstaddr | 10.255.1.22 |
| srcport | 52233 |
| dstport | 22 |
| protocol | 6 |
| packets | 85 |
| bytes | 8216 |
| start(unixtime) | 1602397806 |
| *start | 2020/10/11(日) 15:30:06 |
| end(unixtime) | 1602397865 |
| *end | 2020/10/11(日) 15:31:05 |
| *経過時間 | 0:00:59 |
| action | ACCEPT |
| log-status | OK |
一方で、1パケットしか通過しなくても1レコードが59秒（=約1分）のレコードも存在しました。これが、ドキュメントに記載されている「パケットがネットワークインターフェイス上で送信または受信されてから最大60秒になる場合がある」という事象のようです。
| フィールド | 値 |
|---|---|
| timestamp | 1602397446 |
| *timestamp | 2020/10/11(日) 15:24:06 |
| version | 2 |
| account-id | xxxxxxxxxxxx |
| interface-id | eni-0ff9b2e1f8edb8688 |
| srcaddr | xxx.xxx.xxx.xxx |
| dstaddr | 10.255.1.22 |
| srcport | 52233 |
| dstport | 22 |
| protocol | 6 |
| packets | 1 |
| bytes | 136 |
| start(unixtime) | 1602397446 |
| *start | 2020/10/11(日) 15:24:06 |
| end(unixtime) | 1602397505 |
| *end | 2020/10/11(日) 15:25:05 |
| *経過時間 | 0:00:59 |
| action | ACCEPT |
| log-status | OK |
「最大60秒」と言っていることからわかるように、以下の例では経過時間が39秒となっており、必ずしも経過時間が1分となるわけではないようです。
| フィールド | 値 |
|---|---|
| timestamp | 1602397706 |
| *timestamp | 2020/10/11(日) 15:28:26 |
| version | 2 |
| account-id | xxxxxxxxxxxx |
| interface-id | eni-0ff9b2e1f8edb8688 |
| srcaddr | xxx.xxx.xxx.xxx |
| dstaddr | 10.255.1.22 |
| srcport | 52233 |
| dstport | 22 |
| protocol | 6 |
| packets | 1 |
| bytes | 136 |
| start(unixtime) | 1602397706 |
| *start | 2020/10/11(日) 15:28:26 |
| end(unixtime) | 1602397745 |
| *end | 2020/10/11(日) 15:29:05 |
| *経過時間 | 0:00:39 |
| action | ACCEPT |
| log-status | OK |
まとめ
今回の実験を通して、以下のことがわかりました。
- VPC FlowLogsはAggregation Interval内に通過したパケットのカウンターのような挙動をとる
- VPC FlowLogsは、Aggregation Interval内に何パケット流れようとも1レコードとして記録される
- 記録される時間は、実際にパケットが通過した時間と最大60秒のラグがある
タイムラグがあるというところで、トラブルシュート時やSIEM等での分析時には少々注意が必要そうです。
以上
