.NetMF の InterOp の実装方法について
前提条件
-
VisualStudio 2013 Community をインストールしていること。
PK の対応としては VisualStudio 2012 推奨なのだが、
一応 setenv_base.cmd の中身を
書き換えることにより対応は可能。
(GitHub にあるソースコードをダウンロードし
PK の setenv_base.cmd と比較し、VS に
関する部分をマージする)
VS12 -> 2013
VS11 -> 2012?
VS10 -> 2010
に相当 -
.net micro framework のSDKを入れていること
SDK v4.3 (QFE2-RTM)
http://netmf.codeplex.com/releases/view/611040 -
PortingKit のインストールをしていること
Porting Kit 4.3 (RTM QFE1)
http://netmf.codeplex.com/releases/view/118283 -
gcc のToolChain をインストールしていること。
メール登録必要(フリーメール不可)にはなるが、
gcc のツールチェインとして
確認用に使われているもの。
CodeSourcery
※ 一連の動作はこちらで確認。
メール登録なしだと、
launchpad がある。
※ ビルド未確認。
実装手順
a. VisualStudio を使ってStub を作成する。
a-1. Visual Studio 2013 Community を立ち上げる。

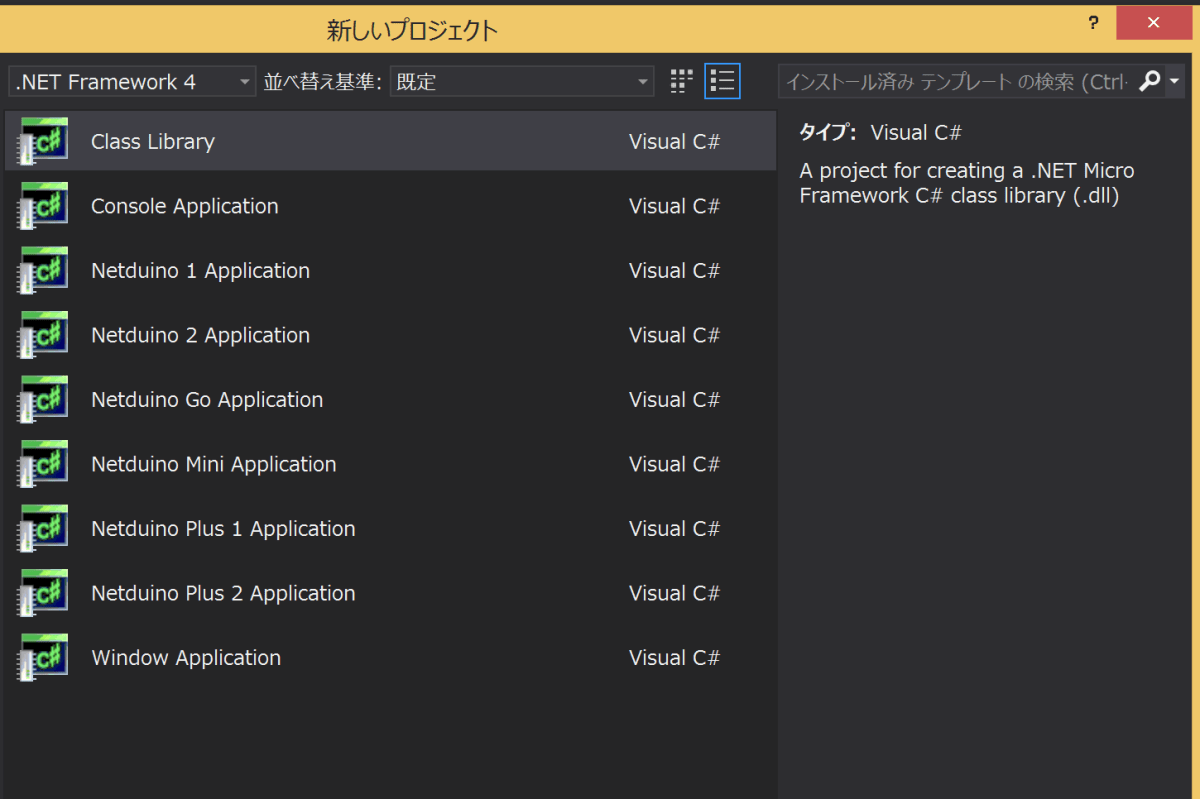

a-2. Visual C#のテンプレートから
.NetMicroFramework のライブラリを選択し作成。
a-3. デバイスとやり取りする際の Interface を
コードに記入する。
<pre>
using Microsoft.SPOT.Hardware;
using System.Runtime.CompilerServices;
namespace MyFirstLibrary
{
public class ImpulseSender
{
uint _pin;
public ImpulseSender(OutputPort port)
{
_pin = (uint)port.Id;
}
[MethodImpl(MethodImplOptions.InternalCall)]
public extern void WritePulse(bool positive, int durationCycles);
}
}
</pre>
※ 見易さ優先のため、コメントは削除

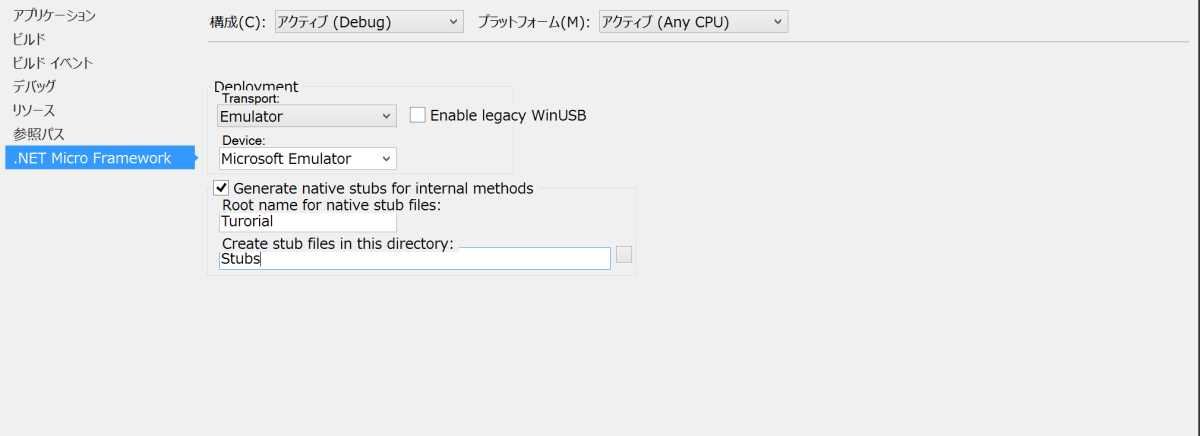

a-4. proj を選択してプロパティを表示して
「.Net Micro Framework」を選択後、 Generate native stubs
for Internal methods のチェックを On にする。
他の部分も画像のように任意で名前をつけていく。
b. Native / Managed Code フォルダへの振分け
b-1. ビルド結果をNative に
Stub として作成したファイル一式を
ManagedCodeフォルダに振り分ける。
b-2. ManagedCodeフォルダのfeatureproj を一部書き換える。
以下を下のようにコメントアウトする。
※ Native にファイルをコピーする際にコピー元フォルダ名に注意すること
(be -> ビッグエンディアン、 le -> リトルエンディアン)
-
RequiredProjects の設定変更
→ Integrating the interop library
into porting kit(TinyCLR への取り込み)
c. Solution の TinyCLR.proj 側対応
c-1. TinyCLR.proj で指定位置に項目を追加する。PointA, B の位置に追加 : <!-- POINT A --> <Import Project="$(SPOCLIENT)\tools\targets\Microsoft.SPOT.System.Interop.Settings" /> : <!-- POINT B --> <Import Project="$(SPOCLIENT)\tools\targets\Microsoft.SPOT.System.Targets" /> Point A に追加する内容 <Import Project="$(SPOCLIENT)\MyInterops\MyFirstLibrary\NativeCode\MyFirstLibrary.featureproj" /> POINT B に追加する内容 <ItemGroup> <RequiredProjects Include="$(SPOCLIENT)\MyInterops\MyFirstLibrary\NativeCode\dotNetMF.proj"/> <DriverLibs Include="MyFirstLibrary.$(LIB_EXT)"/> </ItemGroup>
d. Stub の実装
例外実装は HRESULT 値を設定することにより対応
(デフォルトは S_OK)
以下のビルドのエラーが出たら...
MMP : error MMP0000: CLR_E_FAIL
原因
- 修正後のソースを再度VisualStudio でビルドしてみる。
- MyFirstLibrary.featureproj 内のMMP_DAT_CreateDatabaseの記述が
コメントアウトされているか確認する。 - Stub を作成する際に VS2010 で作成していたため、
テンプレートがV4.1 になりうまくいかなかった？
PortingKit の環境ビルドはVS2010 も動くため
古い vsix のテンプレートが適用されていたのでエラーになる？ - Navite フォルダに le のファイルではなくpe のファイルが
入っていないか。 - msbuild の際の引数設定をしないでビルドしたため
- debug で ビルドしたDLL が原因？
他
↓Windows 8.1 & .NET MF 4.3 利用時のエラー対応です。
QFE1 で修正されたようなので、最新版では必要ないが一応。
Stub の実装で[][] 配列を使っていないか？
参考ページ
Interop の実装については主にこちらのコードで確認。
3.0 の記述
の NETMF for STM32 - Tour d'Horizon
※ これにSolution 内の記述について記載されている。
