Shapashで分類モデルを可視化する(Titanic)

5 min read読了の目安(約5300字

この記事について

下記で、不動産価格予測(回帰モデル)を可視化しました。

上記では、可視化を詳しくは扱っていなかったので、

  • Jupyter上でのインラインでの可視化について扱っていきたいと思います
  • 題材は、前回が回帰だったので、今回は分類(Titanic)にしてみたいと思います。

具体的には、Shapashで下記のような作図を行います。

https://github.com/MAIF/shapash

なお、本記事は、こちらの記事からの転載です。

まずは準備

前回と同じように、データをロードし、機械学習モデルを作成してから、可視化を進めます。

機械学習モデルの作成

# Import
import pandas as pd
from category_encoders import OrdinalEncoder
from xgboost import XGBClassifier
from sklearn.model_selection import train_test_split
from shapash.data.data_loader import data_loading
from category_encoders import OrdinalEncoder

# 今回は分類なのでtitanicをロードします
titanic_df, titanic_dict = data_loading('titanic')

# Xとyに分けます
y_df=titanic_df['Survived'].to_frame()
X_df=titanic_df[titanic_df.columns.difference(['Survived'])]

# カテゴリー値を探して
categorical_features = [col for col in X_df.columns if X_df[col].dtype == 'object']

# エンコードしておきます
encoder = OrdinalEncoder(
    cols=categorical_features,
    handle_unknown='ignore',
    return_df=True).fit(X_df)

X_df=encoder.transform(X_df)

# 学習用・予測用にデータ分離し
Xtrain, Xtest, ytrain, ytest = train_test_split(X_df, y_df, train_size=0.75, random_state=7)

# Xgbで学習します
clf = XGBClassifier(n_estimators=200,min_child_weight=2).fit(Xtrain,ytrain)

# 予測も作っておきます
y_pred = pd.DataFrame(clf.predict(Xtest),columns=['pred'],index=Xtest.index).astype(int)

Explainerの作成(可視化の準備)

前回と同様に、SmartExplainerに対して、

  • features_dict
    • 特徴量(列名)に対するデータの説明をdictで渡します
  • label_dict
    • 予測対象は今回分類なので、結果が0:Death、1:Survivalで表現されています。
    • 0,1のままで扱っても良いのですが、labelが振られていたほうが見やすいですので、ここで指定しておきます
from shapash.explainer.smart_explainer import SmartExplainer
response_dict = {0: 'Death', 1:' Survival'}
xpl = SmartExplainer(
    features_dict=titanic_dict, # 特徴量の説明を指定
    label_dict=response_dict    # 結果ラベルを指定
)

そして、前回と同じように、説明変数、分類モデル、前処理に利用したエンコーダ、予測結果を指定してコンパイルします。

xpl.compile(
    x=Xtest,
    model=clf,
    preprocessing=encoder,
    y_pred=y_pred
)

モデルの可視化

年齢と生存

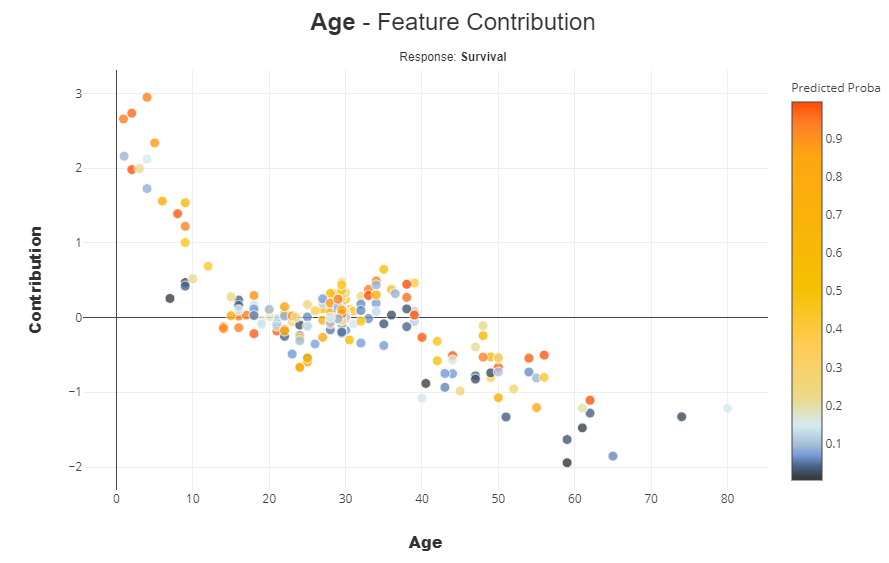

xpl.plot.contribution_plot(col='Age',label='Survival')

出来上がったモデルについて、年齢と生存の関係性を可視化してみたいと思います。

  • 横軸に、乗客の年齢をとり
  • 縦軸に、予測の貢献度(Contribution)を取ります[1]
  • そして、予測モデルで算出した生存確率(Predicted Proba)が色で示されます(赤が生存確率が高い)[2]

とりあえず、言えそうなことは、現状の予測モデルは、

年代 予測の貢献度(縦軸)について 予測される生存確率[2:1](色)について
10歳以下 生存という予測に対し、正の貢献
(生存しやすい)
赤が多く生存確率が高い一方、一部のデータ
(8~10の青のデータ)に関しては
年齢以外の要因で亡くなる可能性が高い
10歳~40歳 このセグメントは年齢が、
生死の予測に対し説明性が低い
(年齢だけでは生死判断が難しい)
赤、青が混在しており、生死は他の要因で決まる
40歳以下 生存という予測に対し、負の貢献
(亡くなりやすい)
赤のデータは見られるものの60歳以降は青となり、
亡くなる可能性が高い

10歳以下のセグメントの生死の要因

10歳以下のセグメントの生死の要因を確認してきたいと思います。
下記のようにZoomし、マウスオーバでデータのIDを確認することができます。

ここでは、下記の2つのデータに着目してみたいと思います

id 年齢 予測される生存確率[2:2]
51 7歳 0.00108
298 2歳 0.9915

id:51(7歳)の確認

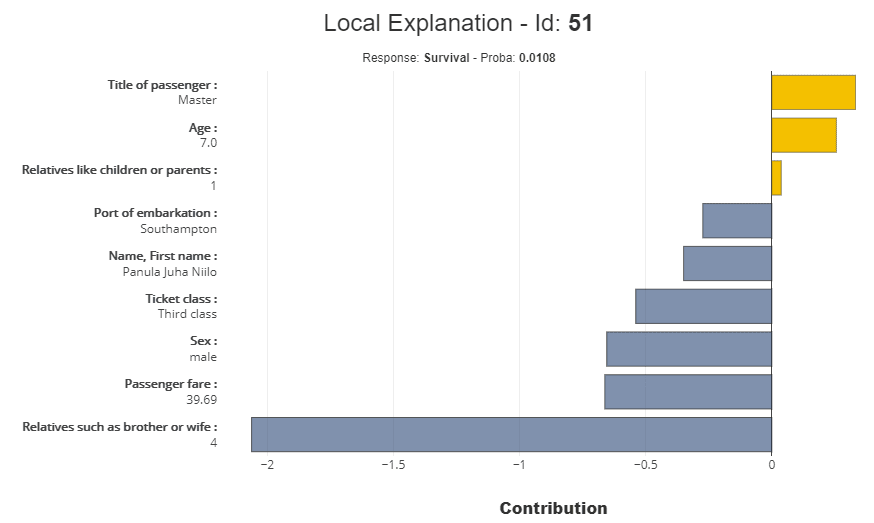

xpl.plot.local_plot(index=51)
  • 年齢=7歳は、生存確率[2:3]に対して、貢献しています。
  • 一方で、「Relatives such as brother or wife(兄弟や妻などの親戚)」が、4と突出しています。
  • 実際の因果は別の方法含め正確に検討する必要がありますが、モデル上は、この4という数字が生存確率[2:4]を大きく引き下げています。


id:298(2歳)の確認

下記の要素により、生存確率[2:5]が高いと予測されています。

  • 年齢が2歳であること
  • Ticketのクラスが、First classであること。(ちなみに、上記のid:51はThird class)
  • 性別が、女性であること

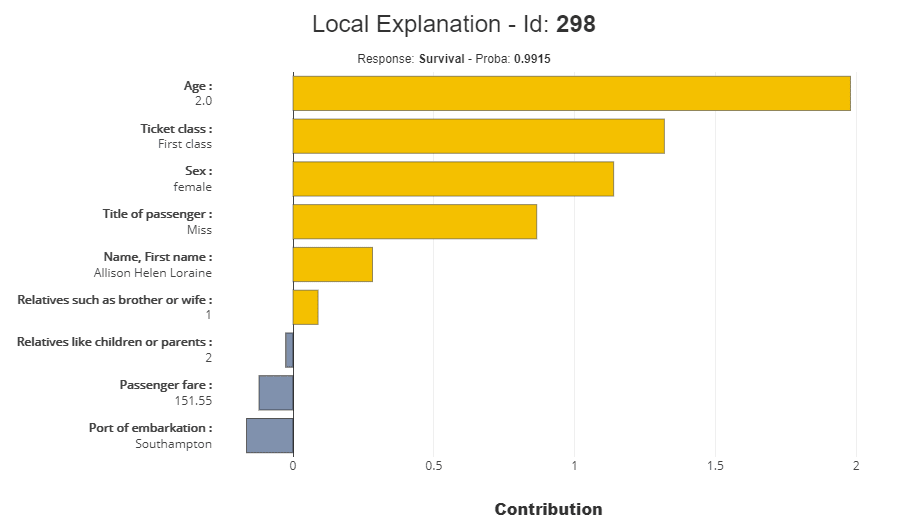

xpl.plot.local_plot(index=298)


両者の比較

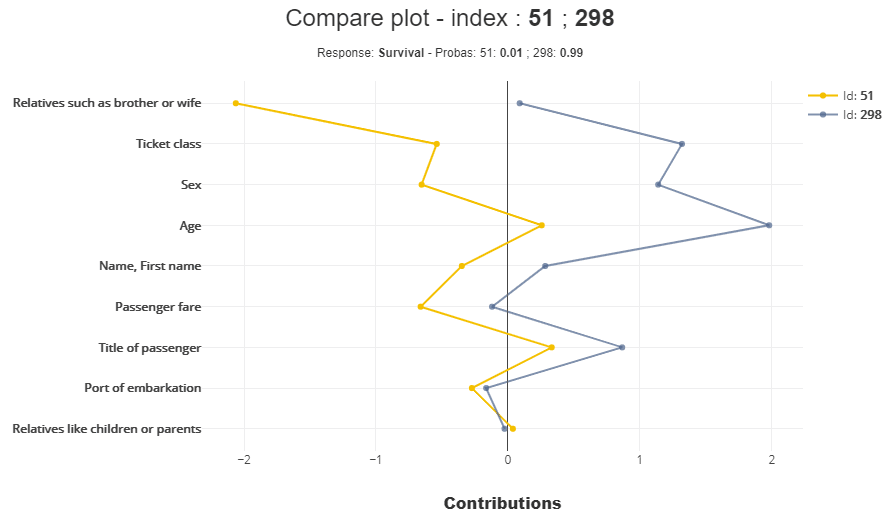

xpl.plot.compare_plot(index=[51,206])

上記の議論で、作成したモデルがどういったロジックで生存確率[2:6]を決めているか?雰囲気は理解出来たとおもうのですが、両者を比較しておこうと思います。
こうみてみると、「Relatives such as brother or wife(兄弟や妻などの親戚)」の影響が大きいです。


「Relatives such as brother or wife」の軸で確認

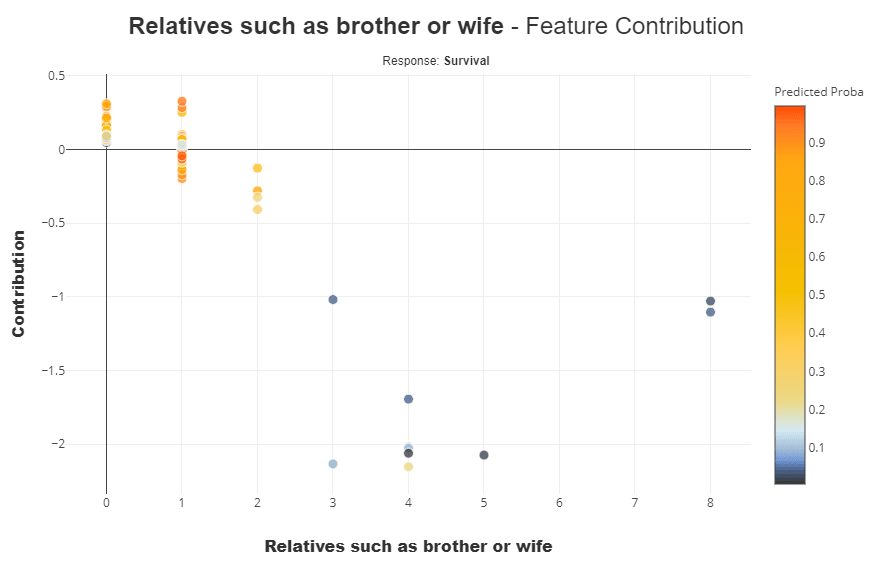

xpl.plot.contribution_plot(
    "Relatives such as brother or wife",
    violin_maxf=1 #デフォルト10以下でViolin_plotになるが見ずらいので1に設定
)

やはり、この数値が大きいほうが、

  • 死亡率に対する貢献(説明性)が高く(縦軸で下の方)、生存確率[2:7]が低い(色が青)という結果になります。

ただ、データが少数なので、本当に上記の解釈で良いかはもう少し議論が必要かもしれません。
(データの作成過程や選択バイアス等の再確認)


Ticket classでの比較

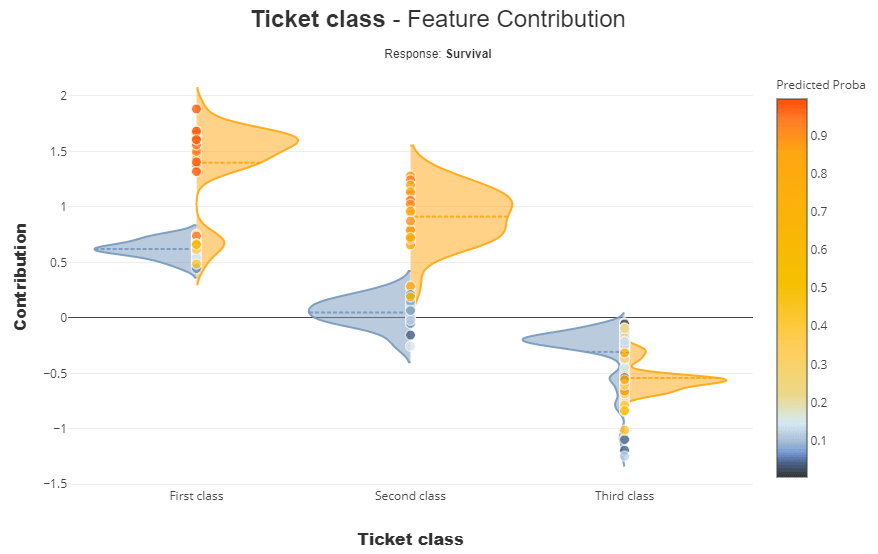

xpl.plot.contribution_plot(col='Ticket class',label='Survival')

上記で確認してきたとおり、

  • 生存に対して、first_class,second_classというのは説明の貢献度が高いです。(生存しやすい)
  • 一方で、死亡に対しては、first,second,thirdだからということはなく、ほかの要因と合わせて死亡確率[2:8]が高くなる

といった状況でしょう。


まとめ

前回とは異なる分類について、jupyterにinlineする形で可視化を行い、作成したモデルの「見える化」を行いました。
データの解釈については、若干怪しいところはあったかもしれませんが、、、
Shapashを使うことで、ほぼ1行で様々な軸の可視化が行える点は、ご理解いただけたかと思います。
コメント等あれば頂ければ幸いです。

脚注
  1. モデルのContribution(貢献度)に関しては、デフォルトでSHAPが利用されるようです。 ↩︎

  2. モデル出力値(predict_proba)を確率解釈してよいか。probability calibrationが必要では?等微妙なところがありますが、わかりやすさのため、確率と記載させていただいています。 ↩︎ ↩︎ ↩︎ ↩︎ ↩︎ ↩︎ ↩︎ ↩︎ ↩︎
