【AWS】ALB-EC2-RDSで3層アーキテクチャを作成する

2023/09/18に公開

AWS

tech

概要

AWS＆インフラ初心者です。

AWSやインフラの理解を深めるため、AWSのALB,EC2,RDSを使って、3層アーキテクチャの実装をしてみます。

ロードバランサー(ALB)
アプリケーションサーバ(EC2にnginxコンテナを立てる)
データベース(RDS)

アプリケーションサーバと書きましたが、アプリケーションを作ることが目的ではないため、EC2インスタンス内でWebサーバのnginxコンテナを立ち上げるのみとします。

ALBにアクセスすると、EC2にルーティングされて、nginxのデフォルトページが表示されること
EC2で立ち上げたnginxコンテナからRDS(mysql)に接続できること

の２点を目標としたいと思います。

インフラ構成図

1. ALB (Application Load Balancer)

そもそもALBとは

AWSが提供する負荷分散(LB)のサービスです。HTTP/HTTPSトラフィックに特化しています。今回のケースでは、インターネットからの通信を受け付け、アプリサーバにトラフィックを振り分ける役割を担います。

ALB用のサブネットを作成する

ALB作成時には最低2つのサブネットを選択する必要があります。また、この時、2つのサブネットは、異なるアベイラビリティゾーン(AZ)に属する必要があります。異なるAZに属するサブネットが存在しない場合、サブネットが2つ選択できないため、ALBも作成できないようです。

複数のAZに跨ることが必須なのは、主に可用性の問題です。ALBが複数のAZにまたがってデプロイされていれば、万が一1つのAZで障害が起きても、別のAZでALBが稼働しているのでサービスが継続できます。

以上のことから、ALB用のサブネットを2つ作成します。

サブネット名：alb-subnet
アベイラビリティーゾーン：ap-northeast-1a
IPv4 CIDRブロック：10.0.0.64/26
サブネット名：alb-subnet2
アベイラビリティーゾーン：ap-northeast-1c
IPv4 CIDRブロック：10.0.1.0/26

ルートテーブルの設定

ALBはインターネットからの通信を受けますので、ALBのサブネットのルートテーブルにはインターネットゲートウェイ(IGW)へのルートが必要です。忘れないように設定しておきます。

alb-subnetのルートテーブルを選択
ルートを編集 > ルートを追加
送信先：0.0.0.0/0 / ターゲット：対象VPCのインターネットゲートウェイを選択
変更を保存

ALB用のセキュリティグループを作成する

ALBは、インターネットからのHTTPによるアクセスを全て許可したいので、下記のような設定とします。

セキュリティグループ名：alb-sg001
VPC：subnetを作成したVPCと同じものを選択する
インバウンドルール
- タイプ：HTTP
- ソース：0.0.0.0/0

ターゲットグループを作成する

ALBの前に作成する必要があるリソースがまだあります。それはターゲットグループです。

ターゲットグループは、ALBがトラフィックを振り分ける対象先を定義するリソースです。EC2インスタンスやLamda関数やIPアドレスなどを指定できます。

この後作成するALBでリスナールールというものを設定できますが、様々な条件でトラフィックを振り分けることができます。その振り分け先となるのがこのターゲットグループです(振り分け先は、ターゲットグループ以外にURLなども指定できます)。

基本設定
- ターゲットタイプ：EC2インスタンス
- ターゲットグループ名：app-target-group(名前は任意)
- プロトコル：HTTP / ポート：3030
  - EC2内でコンテナを立ち上げる際、ホストマシン(EC2)のポートに3030を指定します
- VPC：対象となるEC2インスタンスが属するネットワークを選択します
ターゲットの登録
- 対象とするEC2インスタンスを選択
  - 後ほど、このインスタンス内にnginxを立ち上げます

ALBを作成する

ようやくALBを作成します。

EC2 > ロードバランサー > ロードバランサーの作成
ロードバランサータイプ：Application Load Balancer
基本設定
- ロードバランサー名：sample-alb(名前は任意)
- スキーム：インターネット向け
- IPアドレスタイプ：IPv4
ネットワークマッピング
- VPC：subnetを作成したVPCと同じものを選択します
- subnet：alb-subnet
セキュリティグループ
- 上で作成したalb-sg001を選択します
リスナー
- プロトコル：HTTP
  - HTTP/HTTPSのみ選択可能
- ポート：80

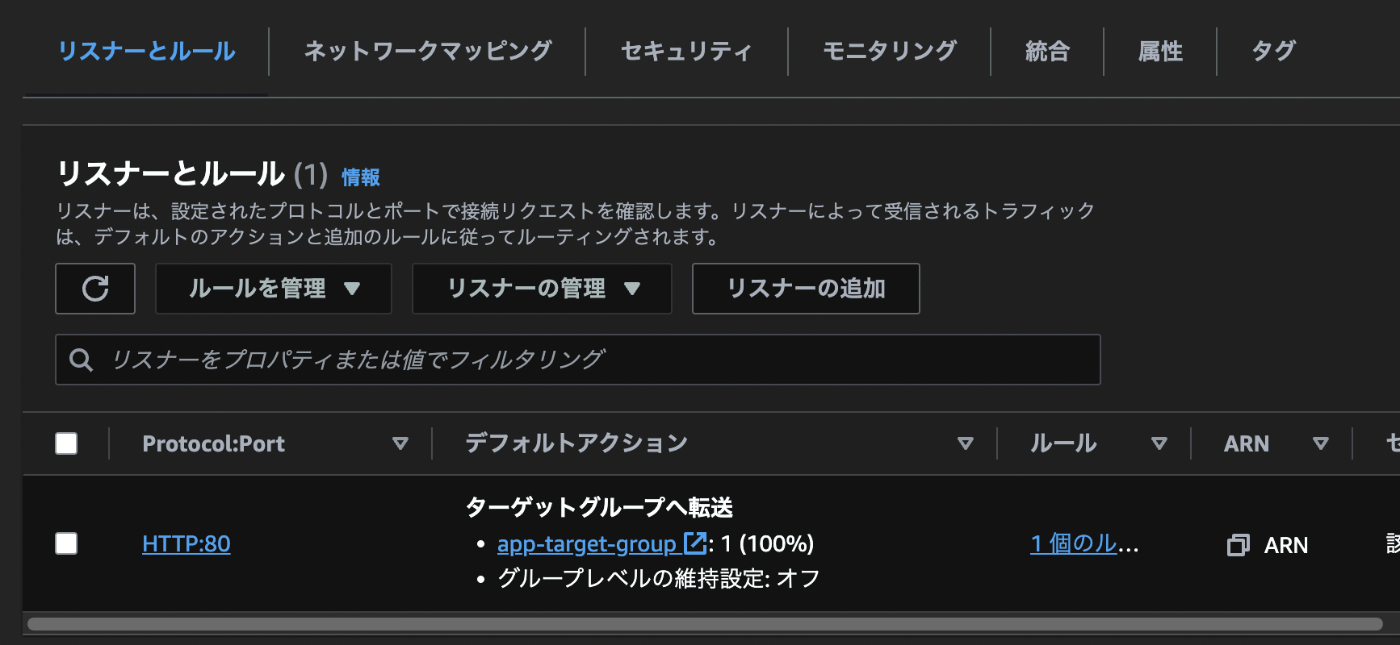

- デフォルトアクション：app-target-group(アプリケーションーサーバ(EC2)をターゲットにしたターゲットグループ)を指定します

今回は、httpアクセスをapp-target-groupにルーティングするように設定しました。

リスナールールを追加することで、より詳細な条件に基づいてトラフィックをルーティングすることもできます。

例えば、パスが/apiの場合は別のAPI用のサーバにルーティングしたいケースがあるとします。

その場合は、パスパターンが/apiの時、別のターゲットグループ(API用のサーバをターゲットとして設定したもの)に転送するリスナールールを追加します。

2. EC2(アプリケーションサーバ)の準備

EC2インスタンス上にnginxコンテナを立ち上げます。

nginxはWebサーバなので、この後ろにアプリケーション用のサーバが存在するのが一般的(?)とは思います。ただ、「簡単に3層アーキテクチャを作ってみよう」が主旨なので、実際のビジネスロジックを持つサーバはなしで、nginxを1つ置くだけとします。

アプリケーションサーバ用のサブネットの作成

下記の通り、アプリケーションサーバ用のサブネットを作成します。

サブネット名：app-subnet
アベイラビリティーゾーン：ap-northeast-1a
IPv4 CIDRブロック：10.0.0.0/26

nginxコンテナを準備する

前提として、EC2インスタンスは既に作成済みです。下記の記事で作成したEC2をそのまま使います。

EC2内でnginxコンテナを起動していきます。

まず、該当のEC2にSSH接続します。

nginxディレクトリを作成し、そこに以下のdocker-compose.ymlを作成します。

version: '3'

services:
  nginx:
    image: nginx:latest
    ports:
      - "3030:80"

ymlファイルを作成したら、nginxディレクトリに移動し、コンテナを起動します。

[ec2-user@ip-****** ]$ cd nginx
[ec2-user@ip-****** nginx]$ sudo docker-compose up -d
[+] Running 2/2
 ⠿ Network nginx_default    Created                                        0.1s
 ⠿ Container nginx-nginx-1  Started                                        0.9s
[ec2-user@ip-****** nginx]$ sudo docker-compose ps -a
NAME                COMMAND                  SERVICE             STATUS              PORTS
nginx-nginx-1       "/docker-entrypoint.…"   nginx               running             0.0.0.0:3030->80/tcp, :::3030->80/tcp

ホスト(EC2)の3030ポートとコンテナの80ポートのポートマッピングされていますので、EC2の3030ポートにアクセスがあれば、コンテナの80ポートにトラフィックが転送されます。

セキュリティグループの作成

アプリケーションサーバにはALBからのアクセスのみを受け付けるようにしたいので、ソースにALBのセキュリティグループ(alb-sg001)を指定します。

セキュリティグループ名：sg001
VPC：subnetを作成したVPCと同じものを選択する
インバウンドルール
- タイプ：カスタムTCP
- ポート範囲：3030
- ソース：ALBのセキュリティグループを設定（alb-sg001）
  - IPアドレスでも指定できますが、セキュリティグループを指定するのが一般的です

作成後、このセキュリティグループをEC2に関連付けます。

NATゲートウェイ

NATゲートウェイとは

プライベートサブネット内のインスタンスがインターネットと通信するためのサービスです。

プライベートサブネット内のインスタンスからの通信をインターネットに転送し、返ってきたトラフィックを元のインスタンスにルーティングします。

当たり前ですが、プライベートサブネット内のインスタンスからインターネットに直接アクセスすることはできません。しかし、プライベートサブネット内のインスタンスがインターネットと通信したいケースがあります(内部リソースのソフトウェアのアップデートなど)。そのような場合にNATゲートウェイを使います。

NATゲートウェイにより、プライベートサブネット内のリソース(EC2インスタンスなど)から外のインターネットにアクセスできるが、外からはアクセスできないという状態を実現できるのです。

より具体的には、プライベートIPアドレスをNATゲートウェイのパブリックIPアドレスに変換することで、プライベートサブネットのインスタンスがインターネットと通信できるようになります。

ルートテーブルの紐付けを変更

EC2がNATゲートウェイを介してインターネットにアクセスできるようにするため、app-subnet(EC2が属するプライベートサブネット)のルートテーブルを変更します。

"app-subnet"のルートテーブルを選択
ルートを編集
- 送信先：0.0.0.0/0
- ターゲット：nat-gateway（上で作成したNAT）を選択

ALBからEC2への疎通確認

これまでの設定によって、ALBにアクセスするとnginxコンテナを起動中のEC2インスタンスにルーティングされます。

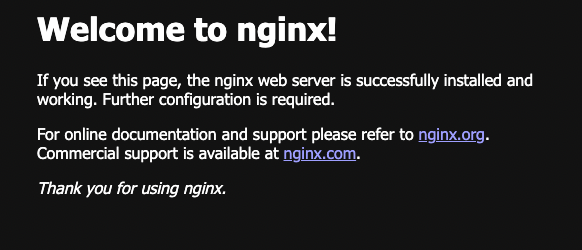

結果として、下記のようなnginxのデフォルトのページが表示されるはずです。

ここで、ALBのドメインに(HTTP)アクセスがあったときの詳細な流れを追ってみます。

インターネットからigwを通じてトラフィックがパブリックサブネットのルートテーブルに到達
- この時、ルートテーブルはigwのルートを持つ必要がある。ないと、インターネットからの通信をルーティングできないから
トラフィックがALBにルーティングされる
- ALB用のセキュリティグループは、HTTPアクセス(80番ポート)が開放された状態のため、トラフィックは問題なくALBに到達
ALBがEC2に対して、トラフィックをルーティングする
- ALBの設定で、HTTPアクセスはEC2の3030ポートにルーティングされる(リスナールールで設定した部分)
nginxコンテナの80番ポートへトラフィックがルーティングされる
- EC2の3030ポートへのアクセスはnginxコンテナに転送されるようにポートマッピングされているため、nginxコンテナにトラフィックが到達
nginxのデフォルトページが表示される

3. RDS(Amazon Relational Database Service)

DB用のサブネットの作成

RDSを作成するにあたっては、サブネットグループというものを選択する必要があります。

このサブネットグループは、異なるアベイラビリティゾーンに属する複数のサブネットを持つ必要があります。

そのため、サブネットを2つ作成し、それぞれ異なるアベイラビリティゾーンを選択します。

DB用のサブネットを作成
- サブネット名：db-subnet
- アベイラビリティーゾーン：ap-northeast-1a
- IPv4 CIDRブロック：10.0.0.128/26
2つ目のDB用のサブネットを作成
- サブネット名：db-subnet2
- アベイラビリティーゾーン：ap-northeast-1c
- IPv4 CIDRブロック：10.0.0.192/26

サブネットグループの作成

上で作成した2つのサブネットを持つサブネットグループを作成します。

サブネットグループの詳細
- 名前：db-subnet-group
- VPC：subnetを作成したVPCと同じものを選択する
サブネットを追加
- アベイラビリティゾーン：ap-northeast-1a,ap-northeast-1c
- サブネット：db-subnet,db-subnet2

セキュリティグループの作成

このセキュリティグループをこの後作成するDBに関連付けることによって、EC2のみがDBにアクセスできるようになります。

セキュリティグループ名：db-sg001
VPC：subnetを作成したVPCと同じものを選択する
インバウンドルール
- タイプ：MySQL/Aurora
- ソース：sg001
  - EC2に関連付けしたセキュリティグループ(sg001)を指定します

RDSの作成

AWSコンソールのサービスメニューからRDSを選択し、データベースの作成ボタンを押します。

データベース作成方法を選択：標準作成
エンジンのオプション
- エンジンのタイプ：MySQL
- エディション：MySQL Community（デフォルト）
- エンジンのバージョン：MySQL 8.0.33（デフォルト）
テンプレート：無料利用枠
可用性と耐久性：無料利用枠の場合は選択できません
設定
- DBインスタンス識別子：任意の名前（AWSリージョン内で一意の必要あり）
- マスターユーザー名：admin
- マスターパスワード：任意
インスタンスの設定
- db.t2.micro（無料枠内）
ストレージ
- テスト用なので、共に最小値を選択します
  - 汎用SSD(gp2)
  - ストレージ割り当て：20
- ストレージの自動スケーリング：無効
接続
- コンピューティングリソース：EC2コンピューティングリソースに接続しない
  - ※ EC2に接続を選択した場合、自動的にセキュリティグループの設定が変更されます。今回は既に手動設定済だったため接続しないを選択しました
- VPC：subnetを作成したVPCと同じものを選択します
- DB サブネットグループ：事前に作成済みの"db-subnet-group"を選択します
- パブリックアクセス：なし
- 既存のVPCセキュリティグループ：事前に作成済みの"db-sg001"を選択します
追加設定
- データベースの選択肢
  - 最初のデータベース名：sample
  - ※ ここを設定すると、RDSインスタンス起動時に自動的にデータベースを作成してくれます

EC2からRDSインスタンスへの疎通確認

ここまでの設定によって、EC2からRDSインスタンスにアクセスできるようになりました。EC2内のnginxコンテナからRDSインスタンスに接続できることを確認してみます。

nginxコンテナに入り、MySQLクライアントをインストールします。

[ec2-user@ip-10-0-0-7 nginx]$ sudo docker exec -it コンテナ名 /bin/sh
$ sudo apt update
All packages are up to date.
$ apt install default-mysql-client
$ mysql -V
mysql  Ver 15.1 Distrib 10.11.3-MariaDB, for debian-linux-gnu (x86_64) using  EditLine wrapper

MySQLクライアントがインストールできたので、データベースに接続してみます。

RDSのエンドポイントは、RDSインスタンスの詳細ページに記載されています。パスワードはRDSインスタンス作成時に設定したものを使ってください。

$ mysql -h "RDSのエンドポイント" -u admin -p
Enter password:
Welcome to the MariaDB monitor.  Commands end with ; or \g.
Your MySQL connection id is 294
Server version: 8.0.33 Source distribution

Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

MySQL [(none)]> show databases
    -> ;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| performance_schema |
| sys                |
| sample              |
+--------------------+
5 rows in set (0.012 sec)

nginxコンテナからデータベースへの接続が確認できました。

RDSインスタンス作成時に設定した"sample"というデータベースが作成されているのも確認できます。
